Конструкции стальные перил. Разновидности по способу изготовления перил

Конструкции стальные перил. Разновидности по способу изготовления перил

Кроме того, из какого материала изготавливаются поручни классификация также проводиться по тому каким методом они изготавливаются.

Сборные ограждения металлических перил

Данные конструкции собираются из отдельных стальных или алюминиевых деталей. После завершения сборки осуществляется финишная покраска, важно использовать подходящие лакокрасочные материалы.

Сварные конструкции металлических перил

Выполнения подобные конструкции необходимо использовать сталь или черный метал. К неоспоримым преимуществам данного типа относятся – долговечность, а также прочность. Для создания декоративных деталей с использованием данного материала можно использовать метод холодной ковки. Это дает возможность придавать изделию декоративности.

Кованые поручни металлических перил

Конструкции кованые всегда говорили о хорошем вкусе, статусе владельца помещения. Достаточно сложный процесс обуславливает высокую стоимость. Данный метод позволяет сделать оригинальную и неповторимую по собственному заказу. Кованые части придают помещению элегантности. Отлично смотрятся такие элементы в классическом интерьере, напоминают детали прошлых веков, символизируя роскошь, богатство. Окрашивают кованые детали благородными цветами имитирующие драгоценные металлы.

Литье металлических перил

Метод позволяет создавать разнообразные формы, которых характеризуются долговечностью, прочностью. Изготавливают элементы подобного типа из латуни, бронзы и чугуна. Готовые части выглядят достаточно массивно. Для достижение необходимого визуального эффекта финишная отделка предполагает зачистку и окрашивание подходящим цветом. Производство дает возможность получить нужное количестве идентичных элементов.

Комбинированные конструкции металлических перил

Сегодня чаще всего используют этот метод. Комбинированные изделия сочетают преимущества нескольких материалов. Отлично будут смотреться хромированные поручни со стеклянными вставками или металлические с деревянными поручнями. Такие перила по праву считаются универсальным вариантом. Кроме интересного визуального эффекта можно получить очень практичные изделия, которые готовы выдерживать большие нагрузки.

Конструкции стальные перил технические характеристики. Документы, регламентирующие производство лестниц из металла

Строительство металлических конструкций должно отвечать следующим нормативно-техническим документам:

• ГОСТ 23120-78. Нормативный акт регламентирует производство и монтаж металлических площадок и маршей. Описывает их технические, физические и конструктивные особенности;
• ГОСТ 26887-86. Документ регламентирует производство приставных и мобильных лестниц, которые применяются в бытовых условиях и при выполнении монтажно-ремонтных работ. Этим актом руководствуются и при разработке вертикальных навесных конструкций;
• ГОСТ 25772-83. Нормативный акт, описывающий физико-технические параметры ограждений для металлических лестниц, балконов и крыш (если монтаж выполняется на них);
• ГОСТ Р 53254-2009. Документ описывает физико-технические характеристики стационарных пожарных лестниц и регламентирует требования к кровельным ограждениям.

Стандарты описывают и эксплуатационные качества, и физические параметры, и рекомендованные металлы.

Основные пункты стандарта № 23120-78

Он описывает эксплуатационные особенности маршевых лестниц, ограждений и площадок, которые организовываются в сооружения производственного назначения. Условия эксплуатации лестничных маршей и других элементов — температура до -65⁰С (при температуре ниже -65⁰С характеристики стали сильно падают, конструкция может не выдержать прикладываемых нагрузок).

Основные компоновочные схемы маршевых лестниц с обозначениями

Стандарт описывает следующие параметры:

• Наклон лестничных маршей. Он должен быть в пределах от 45 до 60⁰.
• Качество металлических профилей. Рекомендованы горячекатаные или холодногнутые.
• Допустимую нагрузку. Оптимальная, согласно ГОСТ 23120-78, — 200 кгс/см², возможно допустимая — не более 400 кгс/см².
• Высоту пролета. Если угол наклона выдержан под 45⁰, тогда до 4.2 м. Если угол наклона выдержан под 60⁰, тогда 6 мм.
• Ширину ступени. При наклоне в 45⁰— 0.5, 0.7 или 0.9 м. Если наклон в 60⁰, тогда 0.5 или 0.7 м.
• Высоту ограждения. Оптимальное значение — от 1 метра до 1.2 метров. При этом высоту ограждения лестничного марша отмеряют по вертикали, а не перпендикулярно косоуру.
• Типы площадок и ступеней. Рекомендованы штампованные решетчатые или рифленые сплошные. Во втором случае допускаются и вдавленный, и выпуклый рельеф поверхности. Можно использовать просечные металлические листы, платформы, сваренные из прутков и полос, размещенных вертикально.

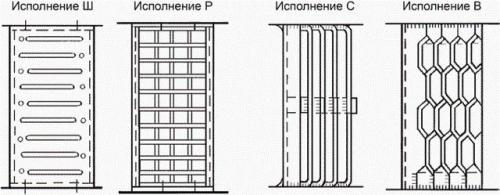

Разновидности допустимых ГОСТ площадок для маршевых лестниц

• Марки сталей. При производстве лестниц из стали для регионов со средней температурой до -40⁰С рекомендован металл марки ВСт3кп2. В более холодных областях безопаснее эксплуатировать конструкции из ВСт3Гпс5.

Согласно ГОСТ 23120-78, ручная сварка недопустима. Для производства лестниц рекомендованы к применению автоматические сварочные линии. Все элементы металлической конструкции должны быть загрунтованы и покрашенными специальными составами.

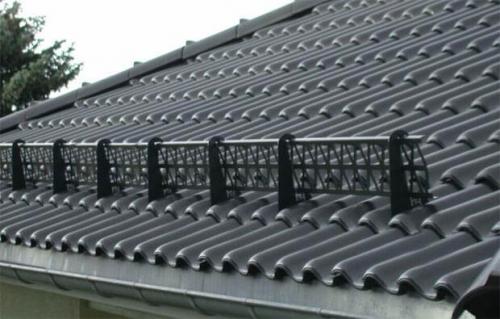

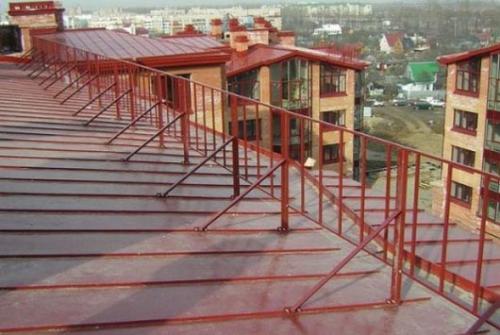

Конструкции стальные перил для кровли. ГОСТ ограждения кровли - технические требования

Любые виды работы, связанные с ограждениями на крышах жилых домов и промышленных зданий, должны выполняться с соблюдением правил безопасности. Перечень предъявляемых требований и стандартов обозначен документально, поэтому они должны неукоснительно выполняться застройщиками.

Даже, если основное строительство выполняется бригадами на основании каких-то технологий, то ограждение на кровле нормы, а в частности ГОСТа и СНиПа, они могут не соблюдать вовсе, что объясняется низкой информационной освещенностью данного вопроса со стороны строителей.

Видовое разнообразие конструкций крыш

Зачастую, можно наблюдать сильное различие конструкций нескольких однотипных зданий. Это связано с тем, что в строительной практике используются схемы создания кровель по двум группам, которые также разделяются на несколько подгрупп. В первую группу можно отнести плоскую крышу. Такая кровля, как правило, не вызывает особых трудностей в плане сооружения ограждающих элементов. Ограждение плоской кровли может быть выполнено достаточно быстро.

Ко второй группе относятся кровли со скатом, к которым из-за особенностей конструкции предъявляют повышенные требования, а монтаж ограждений на них выполняется в зависимости от подгруппы, к которой и относится данный ограждающий элемент.

В первую подгруппу входят элементы для одно- или двускатных (четырехскатных) крыш. Особенностью третьей подгруппы считается достаточно высокий угол ската кровли, который характерен для мансард, поэтому и ограждения называются мансардными. Третья подгруппа включает в себя многощипцовую кровлю, которая при монтаже ограждающих конструкций требует индивидуального расчета.

Согласно еще одной классификации, все крыши условно можно отнести к эксплуатируемым и неэксплуатируемым. Рассматриваемые требования к ограждению кровли также учитывают наличие данного фактора.

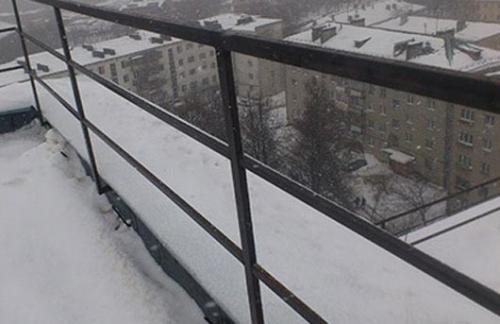

Особенности эксплуатируемой кровли

Здесь будет представлено описание основных особенностей крыш, которые регулярно используют люди, например, при монтаже оборудования, ремонте, очистки их от снежного покрова.

СНиП 21.01.97 гласит о том, что установка кровельного ограждения обязательна, если высота здания превышает 10 метров. Здесь же указываются параметры наклона кровельного ската – до 12 градусов. Кровли с углом наклона более 12 градусов рассматриваются отдельно, поскольку в расчет берется высота таких зданий от 7 метров.

Еще одним нормативным документом по установкевыступает ГОСТ 25772-83, в котором предусматриваются работа по ограждению лестницы, балконов и.

Трактовка обозначенных в документах требований

• Во-первых, СНиП указывает на то, что ограждение должно устанавливаться определенной величины, согласно высоте здания. Если высота объекта не превышает 30 м, то заграждение должно быть не менее 110 см, в случае превышение объектом 30 м, конструкция сооружается, как минимум, до 120 см.
• Во-вторых, при наличии парапетов ограждения могут быть закреплены прямо на них, при этом, высота парапета прибавляется к высоте ограждения кровли .
• В-третьих, кровельное ограждение гост должно соблюдать уже на этапах изготовления. Так, горизонтальные стойки могут располагаться не дальше 30 см, к вертикальным элементам предъявляются еще более высокие требования – до 10 см.

Кровля может иметь стеклянное ограждение как навесной экран, для которого используется специальный сверхпрочный материал.

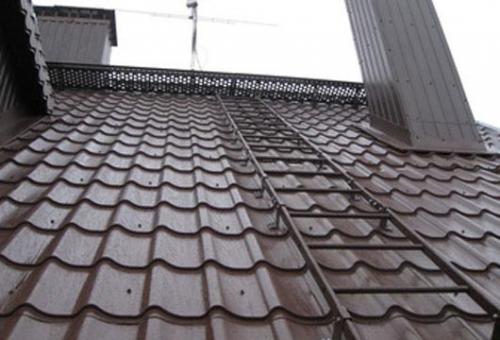

Особенности неэксплуатируемой кровли

Поскольку такие крыши не представляют возможным выход на них людей, то в данном случае отсутствуют жесткие требования по их обустройству. Однако, несмотря на это, нередко в ходе чрезвычайных ситуаций возникает необходимость использования кровли с целью налаживания работоспособности устройств, а также спасения людей. В связи с этим, на неэксплуатируемых крышах устанавливается несколько специальных мостиков и трапов, которые в случае надобности станут опорой для людей. Технология их производства подразумевает создание настила такой формы, чтобы на его поверхности равномерно распределилась нагрузка, оказываемая весом человека.

С учетом таких требований ограждение кровли снип должен быть выполнен в полном объеме, а в ГОСТ вносится несколько изменений:

• ограждения для всех типов зданий, независимо от количества этажей в нем, допускаются только при высоте от 600 мм;
• вертикальные и горизонтальные элементы крепятся с промежутком, не превышающим 300 мм.

Невыполнение предъявленных в ГОСТе требований приведет не только к большому штрафу, выписанному соответствующими органами, но и чревато более плачевными последствиями для людей.

Независимо от того, какое ограждение кровли – серия его может даже отличаться, будет выбрано, оно должно быть надежным и долговечным.

После получения документа, можно быть уверенным в безопасности используемых конструкций. По прошествии 5 лет проверка повторяется. Акт и протокол нужно сохранить, поскольку на их основании будет сверяться фактическое состояние ограждений.

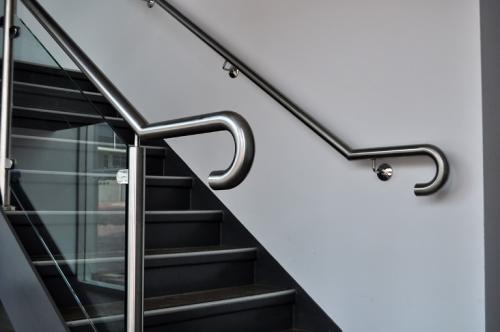

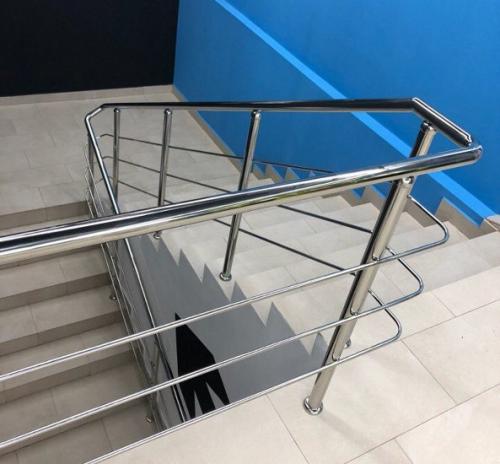

Перила из нержавеющей стали. ЧТО НАДО ЗНАТЬ О ПЕРИЛАХ ИЗ НЕРЖАВЕЙКИ?

Лестничные ограждения относятся к обязательным элементам любого интерьера или экстерьера, где присутствует лестница. В них заключено важное практическое значение – помогать комфортному подъему и спуску с лестницы, в то же время они служат средством декора и подчеркивания главной архитектурной идеи строения.

Поручни, которые произведены из нержавеющей стали, имеют высокий уровень эстетичности, обладают незаурядными конструктивными качествами. Они смотрятся стильно, гарантируют безопасность людей, которые пользуются такой лестничной конструкцией.

Нюансы конструкции

Для любой лестницы обязательно нужны боковые удерживающие элементы, ограждения, то, что мы называем просто перилами. Цена готовой лестницы способна меняться, она напрямую зависит от протяженности лестничного пролета и сложности рельефа, а также остальных нюансов.

Перила являются частью лестницы, а не отдельным самостоятельным элементом. Эстетика всей конструкции зависит от внешнего экстерьера перил. Неудачно выбранная деталь может свести на нет все приятное впечатление от всей конструкции. Обычно лестничные перила – это гладкая трубка, которая отличается своей практичностью и несущая минимум нагрузки декора. Если лестничный пролет расположен у стены, то перила монтируются прямо к ней.

• Перила из нержавейки (как и все прочие) должны быть надежно прикреплены, иначе они не способны выполнить те функции, которые от них ожидают.

Очень важно соблюдать некоторые нюансы при выборе материала для перил, которые должны сделать подъем и спуск по лестнице максимально комфортным. Диаметр трубки для изготовления «правильных» перил должен быть равен обхвату ладони среднестатистического человека, а сама поверхность трубки для этой конструктивной детали лестницы должна быть гладкой, чтобы не существовало никаких преград во время скольжения руки в процесс передвижения человека по лестнице.

Нержавеющую сталь отличает высокая степень надежности, от любых появившихся повреждений на этом материале можно избавиться довольно просто, без явных усилий. Конструкция поручней бывает как разборной (это облегчает их перевозку при необходимости), так и стационарной.

Нержавейка чаще используется для производства строгих точных геометрических форм, но этот материал позволяет изготовление конструкций, необычных по своей форме, когда требуется внести элемент декоративности в лестничную конструкцию.

Покупать эту составляющую лестницы лучше в специальных магазинах, напрямую у самих производителей, монтаж тогда вам будет гарантирован, как и качество изделия..

Плюсы и минусы перил из нержавейки

Нержавеющая сталь – это сплав, который получается при добавке к железу определенного количества хрома. У получаемого материала есть масса позитивных качеств, но стоит сказать и о недостатках тоже, которых значительно меньше, чем плюсов.

Плюсы:

• не подвергается ржавчине;
• сопротивляется влияниям химической среды;
• имеет повышенную прочность, которая не меняется даже под влиянием чрезмерных нагрузок на детали из него;
• способен приобретать различные конфигурации – пластичность;
• твердость, благодаря которой не остаются царапины на поверхности изделий;
• нет реакции на скачки температуры, осадки;
• простота использования;
• легкий уход при соблюдении правил эксплуатации;
• быстрый монтаж с применением минимума инструментов;
• отличный экстерьер.

К минусам перил из нержавейки можно отнести следующие моменты:

• относительно высокая стоимость по сравнению с другими материалами;
• нельзя изготовить самим;
• нет возможности прикрепить к некоторым видам материалов: асбестоцементу, гипсокартону.

Виды

Наиболее распространенными поручнями считаются те, которые устанавливаются по боковым сторонам или на стойках вертикальных. Такая конструкция может быть единым элементом и идти от этажа к этажу.

Можно выделить такие типы ограждений:

• отдельно расположенные, которые используются для ограждения балконов, диаметр трубки для ограждений – 50 мм;

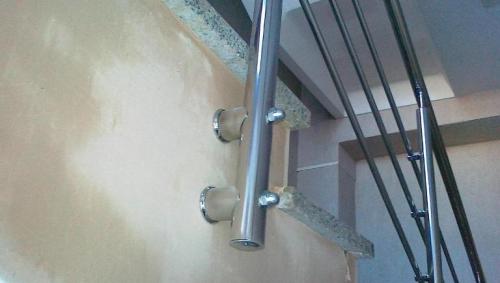

• пристенные: они устанавливаются на особых кронштейнах, выходящих из стены. Диаметр трубки также 50 мм, а высота – около 90 см.

Источник: https://stroika-i-remont.info/stati/ograzhdenie-nerzhaveyushchaya-stal-trebovaniya-k-nerzhaveyushchim-perilam-po-gostu

Конструкции стальные перил вес 1 м. Ограждение лестниц зданий со стенами из кирпича с высотами этажей 2,8; 3,3; 3,6 и 4,2 м.

Лестничные ограждения предназначены и для использования во время реконструкции жилых зданий, высота этажей которых 2,8 м со встроенными помещениями детских садов ясельного типа, а также в детских яслях, которые возводятся в районах Западносибирского нефтегазового комплекса в конструкциях жилых домов.

Ограждения площадок и маршей зданий общественного назначения разрабатываются применительно к площадкам и маршам лестниц:

• серии 1.251.1-4, выпуск 1;
• серии 1.252.1-4, выпуск 1;
• лестницам из отдельных ступеней по ГОСТ 8717.0-84 и ГОСТ 8717.1-84.

Ограждения для лестниц в зданиях детских садов ясельного типа с этажами высотой 3,3 м. разрабатываются применительно к маршам, ширина которых 1,10 и 1,35 м серии 1.251.1-4, выпуск 1 и площадкам, которые им соответствуют серии 1.252.1-4, выпуск 1. Если высота этажа 2,8 м – применительно к маршам с шириной 1,05 и 1,20 м серии 1.151.1-6, выпуски 1, 2 и площадкам, которые им соответствуют серии 1.152.1-8, выпуски 1, 2. Ограждения проемов лестничных клеток соответствуют по размеру окнам серии 1.236-6, выпуск 1.

Изделия такого выпуска предусматривают ограждения верхних площадок, маршей, площадок входов при наличии в здании подвального помещения, а также ограждения лестниц из отдельных элементов на 3, 6, 7 8 ступеней (высота подъема лестниц, соответственно, 0,45; 0,90; 1,05 и 1,20 м).

Ограждения-вставки предназначаются для сопряжения ограждения лестничных маршей для тех случаев, когда спуск в подвальные помещения решен с применением более узких лестничных маршей.

Поливинилхлоридные поручни для ограждений применяются в соответствии с ГОСТ 19111-77.

Крепления ограждений лестниц к площадкам и маршам выполняются по рабочим чертежам серии 2.250-2, выпуск 1.

Настоящий выпуск является заменой серии 1.256-1.

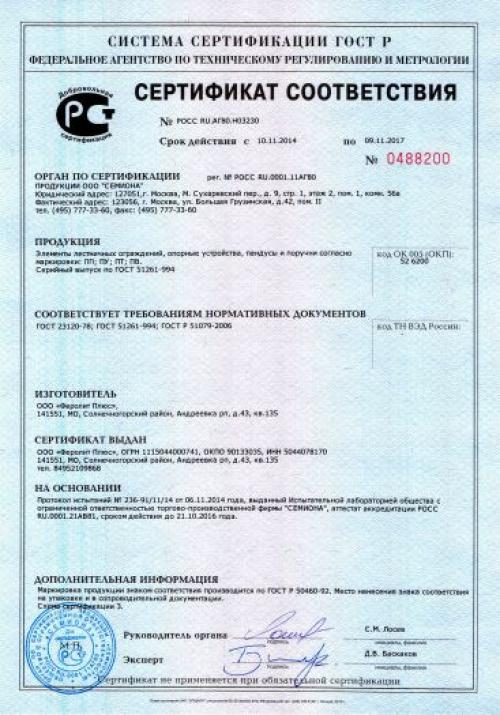

Конструкции стальные перил сертификат. Сертификат на элементы лестничных ограждений, опорные устройства, пандусы и поручни ПП, ПУ, ПТ, ПВ

Сертификат соответствия на элементы лестничных ограждений, опорные устройства, пандусы и поручни ПП, ПУ, ПТ, ПВ – это официальный документ, удостоверяющий соответствие товара или услуги положениям технических регламентов, за номером РОСС RU.АГ80.Н03230 имеет срок действия с 10.11.2014 по 09.11.2017. Сертификат соответствия был выдан предприятием "СЕМИОНА" на товар, соответствующий классификатору ОКП 52 6200 - Ограждающие и встраиваемые конструкции зданий. Согласно с настоящим сертификатом соответствия, предоставленный товар удовлетворяет разделам ГОСТ 23120-78; ГОСТ Р 51261-99; ГОСТ Р 51079-2006. Товар был изготовлен фирмой «Феролит Плюс», при этом выдан - организации «Феролит Плюс». Сертификация осуществлена на основании документов: протокол испытаний № 236-91/11/14 от 06.11.2014 года, выданный Испытательной лабораторией общества с ограниченной ответственностью торгово-производственной фирмы "СЕМИОНА", аттестат аккредитации РОСС RU.0001.21AB81, сроком действия до 21.10.2016 года. Как следует из сертификата, маркировка продукции знаком соответствия производится по ГОСТ Р 50460-92. Место нанесения знака соответствия на упаковке и в сопроводительной документации. Схема сертификации 3.

№:

РОСС RU.АГ80.Н03230

Срок действия:

с 10.11.2014 по 09.11.2017 Срок истек, доступен бесплатно

Орган по сертификации:

peг. № РОСС RU.0001.11АГ80 ПРОДУКЦИИ ООО "СЕМИОНА". Юридический адрес: 127051, г. Москва, М. Сухаревский пер., д. 9, стр. 1, этаж 2, пом. 1, комн. 56а. Фактический адрес: 123056, г. Москва, ул. Большая Грузинская, д. 42, пом. II тел. (495) 777-33-60, факс: (495) 777-33-60

Другие сертификаты выданные органом

Продукция (услуга, работа):

Элементы лестничных ограждений, опорные устройства, пандусы и поручни согласно маркировке: ПП; ПУ; ПТ; ПВ. Серийный выпуск по ГОСТ 51261-994

Код ОКП:

Соответствует требованиям:

Другая продукция этого изготовителя

Сертификат выдан:

ООО «Феролит Плюс», ОГРН 1115044000741, ОКПО 90133035, ИНН 5044078170. 141551, МО, Солнечногорский район, Андреевка рп, д. 43, кв. 135 тел. 84952109868

На основании:

Протокол испытаний № 236-91/11/14 от 06.11.2014 года, выданный Испытательной лабораторией общества с ограниченной ответственностью торгово-производственной фирмы "СЕМИОНА", аттестат аккредитации РОСС RU.0001.21AB81, сроком действия до 21.10.2016 года.

Дополнительная информация:

Маркировка продукции знаком соответствия производится по ГОСТ Р 50460-92. Место нанесения знака соответствия на упаковке и в сопроводительной документации. Схема сертификации 3.
