Размер розетки с рамкой. Размер современной розетки с рамкой

Размер розетки с рамкой. Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования - это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

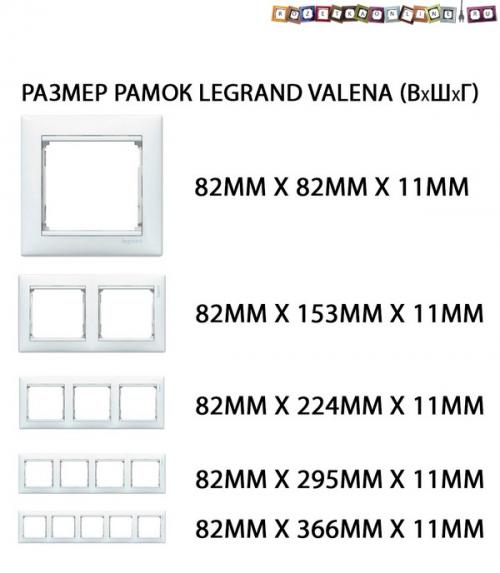

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке - высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena - это тот необходимый средний показатель, на который можно всегда ориентироваться .

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Размер розетки с рамкой на 4 модуля. Из чего же состоят современные розетки (выключатели)

В основном из нескольких элементов:

1. Суппорта или улучшенной рамки для розеток, как ее называют отдельные авторы (по сути, это и есть основание), предназначение которого – крепление розетки к подрозетнику. Такие рамки-суппорты для новых моделей розеток и выключателей изготавливают 2-слойными. Нижняя ее часть – стальная, покрытая антикоррозийным сплавом, а лицевая – из поликарбоната, который не поддерживает горение и одновременно является отличным диэлектриком.
2. Механизма розетки (выключателя). По сути это та же токопроводящая часть или контактная группа, которые собственно и выполняют функции розетки или выключателя. Эти механизмы, несомненно, также совершенствуется постоянно, хотя при этом принцип их работы остается неизменным.
3. Накладной рамки. По своей функциональности такие рамки являются декоративными в то же время неотъемлемыми элементами современных розеток и выключателей. Они закрывают суппорт и стык подрозетника со стеной. Одновременно позволяют совместно с лицевыми панелями (накладками на них) совершенствовать дизайн помещения в целом путем объединения розеток и выключателей в группы. Вот почему можно встретить в продаже розетку без рамки. При этом рамки для них продаются отдельно. Вам могут предложить приобрести двойную рамку для розеток, рамку на 5 розеток, попадаются (правда, редко) и рамки на 6 розеток. Но все же наиболее популярны рамки на 4 розетки. А вот с розетками «в сборе» создать такую группу розеток не удастся.
4. Лицевой панели. Она в обязательном порядке имеется как у розеток, так и у выключателей (часто в виде его клавишей) и закрывает их механизм. Однако в современных этих изделиях усовершенствованию подверглось само крепление лицевой панели. Если в старых моделях это выполнялось с помощью крепежных винтов, то в современных на защелках, это позволяет их монтировать или демонтировать без использования отвертки. А возможным это стало в результате использования для изготовления лицевых панелей эластичного пластика.

Размер рамки для розетки. Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке — высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться .

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Размер розетки с рамкой стандартный. Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

• встроенными;
• накладными;
• переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

• пластика;
• карболита;
• керамики;
• резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

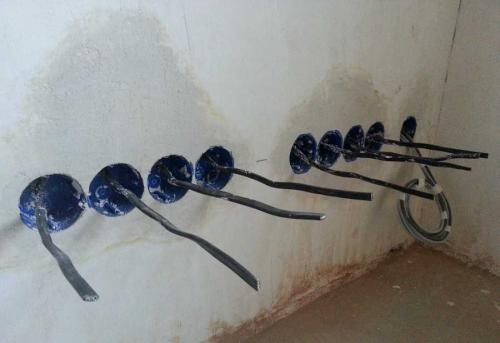

Размер подрозетника стандартный. Разбираемся с видами и типами

Классифицируются подрозетники по многим признакам, но основным считается их деление по материалу изготовления. Так, встречаются следующие модели:

Пластиковые, являющиеся самыми удобными и практичными, так как основа выполнена из негорючего материала, что повышает безопасность проводки и делает возможным его использование на деревянных поверхностях.

Металлические коробки более долговечные, но из-за способности нагреваться и проводить электрический ток, отходят на задний план, уступая место более безопасным и практичным вариантам. Однако с производства данные модели не сняты, так как монтирование скрытых розеток в деревянных домах возможно только с металлическим подрозетником.

Деревянные накладки ранее часто использовались при наладке проводки открытого типа, являясь удобным промежуточным основанием для крепления розетки непосредственно к стене. Сейчас они практически не встречаются, только при монтаже самодельной проводки в банях, гаражах и других хозяйственных построек.

Отличаются изделия и по своей форме: круглые (универсальные), квадратные (более вместительные) и овальные (или “двойные” подрозетники для установки двухместной розетки или комплекта с выключателем).

Также разнятся модели по особенностям конструкции:

• Наличие или отсутствие фиксирующих лапок (в полых гипсовых стенах они необходимы, а подрозетники для гипсокартона, бетона, кирпича и газобетона закрепляются слоем алебастра).
• Открытые или скрытые.
• Одиночные и составные (составные имеют специальные крепления, позволяющие собирать в один блок до пяти стаканов).
• Стандартные и углубленные.

Размеры подрозетников также могут отличаться. Стандартной считается круглая модель с диаметром 65 см и глубиной 40 см, однако встречаются узкие варианты высотой в 25 мм или углубленные на 80 мм. Габариты коробок квадратной формы чаще всего 70 на 70 мм, однако бывают и отступления от стандартов.

Размер розетки с рамкой legrand. Премиум – Celiane

Сами создатели считают эту линейку самой соблазнительной из всех. Изысканный, многокомпонентный дизайн, большое разнообразие оформления и расширенная функциональность устройств позволяют причислить коллекцию к люксовому сегменту. Форм-фактор готовых изделий – круг в прямоугольнике. В круглые лицевые панели вписаны розеточные отверстия и разъемы, широкие или узкие клавиши, секторные кнопки.

Инновация от Legrand – запатентованная электрическая розетка с утапливаемой лицевой панелью. Такое решение позволяет избавить устройство от скопления пыли и продлить срок службы за счет меньшего износа контактов. К тому плоскость розетки, находящаяся на одном уровне со стеной, выглядит более эстетично. Электрические и мультимедийные розетки можно устанавливать как по отдельности, так и блоками.

В серию включены обновленные механизмы бесконтактных выключателей с датчиком движения, сенсорные выключатели с возможностью выбора жеста – прикосновение, нажатие, движение вбок. Любители ретро оценят старые добрые выключатели с рычажком. Отдельного упоминания заслуживают бесшумный и кнопочный выключатели. Чтобы оптимизировать процесс управления освещением, обогрева и жалюзи, Celiane предлагает электронные блоки с готовым набором сценариев и возможностью настройки пользовательской программы.

Лицевые панели розеток и выключателей Celiane выпускаются в четырех цветах – белый, титан, слоновая кость, графит. К ним предлагаются 45 рамок, выполненные из термопласта, металла, дерева, натуральной кожи, стекла, фарфора и искусственного камня. Расцветки – от нейтральных (белый, серый, бежевый, коричневый) до ярких акцентных (лазурь, бордо, розовый, желтый, чернильный, черный, пурпур и др.). Поверхность может быть матовой, глянцевой, с металлизированным покрытием, гладкой или с рельефом. Идеальное решение для любого интерьера.

Размер выключателей с рамкой. Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

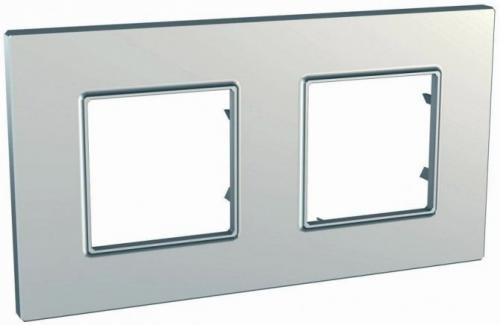

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

• суппорт;
• механизм;
• рамка;
• лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.
