Как узнать размер кран-буксы. Выбор кран-буксы для замены

15.12.2021 в 06:53

Как узнать размер кран-буксы. Выбор кран-буксы для замены

Практически любое устройство требует со временем замены. И при покупке кран-буксы важно не ошибиться с размерами, иначе приобретенное приспособление может просто не подойти к имеющемуся смесителю, в результате чего его установка будет невозможна. Обычно обращают внимание при приобретении кран-буксы и на производителя данных устройств. От этого зачастую зависит и качество механизма, и общий срок его эксплуатации.

Если же при покупке кран-буксы возникли затруднения с определением вида устройства, установленного в системе, и неизвестно, что именно стоит в смесителе – приспособление керамического типа или с червячным механизмом, то это легко узнать с помощью количества поворотов вентиля для открывания или отключения подачи воды. Если установлено устройство червячного типа, то оборотов нужно сделать 3-4, а у керамических – лишь половину оборота.

Как узнать размер кран-буксы. Выбор кран-буксы для замены

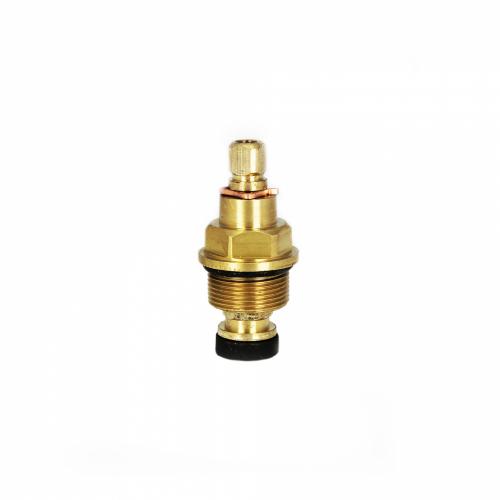

Устройство кран-буксы

Вентили бывают «под шлиц», что чаще встречается в импортных устройствах, либо «под квадрат» — это используется, в основном, для моделей отечественного производства. Также кран и вентиль (маховик) могут быть не одного стандарта. На это тоже нужно обращать внимание при покупке. Перед тем, как делать приобретение нового устройства, рекомендуется измерить кран и шток в старом по длине, а также определиться с типом и шагом резьбы под корпус смесителя.

Совет. Если с замерами и определением типа устройства возникают трудности, лучше взять с собой в магазин в качестве образца те вентиль и кран-буксу, что стояли в системе, чтобы специалист помог подобрать нужную модель приспособления.

Хоть кран-букса и довольно простой, но очень важный механизм, на который возложена функция регулировки подачи воды, ее включения и перекрывания. Это устройство отвечает за работу любого крана в квартире. Поэтому нужно правильно подбирать его к установленному в системе смесителю.

Как подобрать кран-буксу. Как заменить вентильную головку

Перед тем как отправиться в магазин для совершения новой покупки, вам необходимо выполнить замеры устройства. Если кран букса течёт, то в первую очередь нужно перекрыть подачу воды в системе, после чего приступить к извлечению неисправной кран буксы из смесителя. Для этого снимите декоративную крышку, которая прикрывает болтик фиксирующий вентиль.

Как узнать размер кран-буксы. Выбор кран-буксы для замены 01

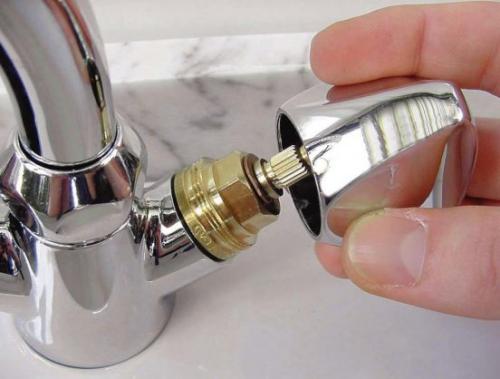

Снять заглушку можно, подковырнув ножом или другим плоским предметом. Далее откручиваете винтик и отделяете маховик от крана.

Как узнать размер кран-буксы. Выбор кран-буксы для замены 02

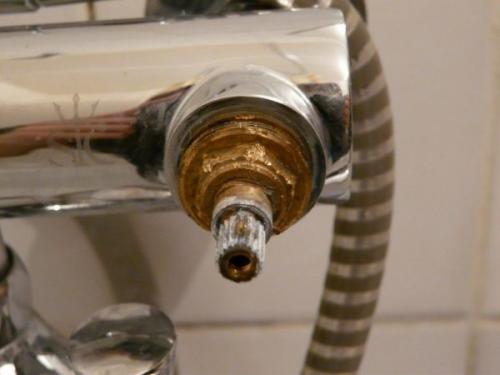

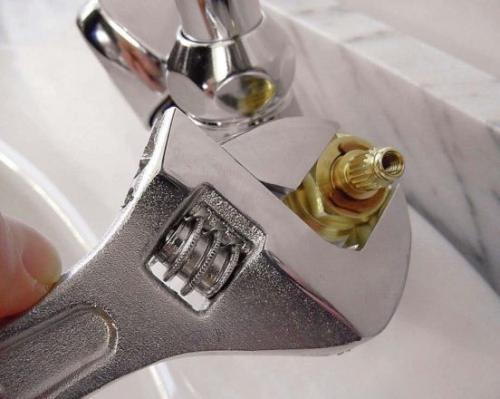

Кран букса откручивается гаечным ключом. Подберите необходимый размер ключа и аккуратно приступайте к отсоединению.

Как узнать размер кран-буксы. Выбор кран-буксы для замены 03

Смесители имеют большое разнообразие особенностей, которые отличают их друг от друга. Отсутствие единого стандарта приносит массу неудобств. Будьте внимательны, и предельно аккуратны откручивая устройство. Резьбы в них могут быть обратного типа, поэтому есть риск повредить смеситель, сделав поворот в неправильную сторону. Не пытайтесь открутить деталь при помощи пассатижей или газового ключа, так как металл изделия очень хрупкий и его легко повредить. Используйте, только, гаечный ключ! Повреждённые грани устройства могут вызвать затруднения в его дальнейшем изъятии.

Как узнать размер кран-буксы. Выбор кран-буксы для замены 04

Если вы не можете провести нужные замеры, тогда просто возьмите старый кран и маховик для образца и отправляйтесь в магазин за покупкой. Таким образом, продавец без проблем подберёт для вас нужный экземпляр. Или закажите услугу сантехника, который сам выполнит все замеры и установку нового оборудования. На сайте Хороший ремонт вы можете заказать специалиста для любого вида ремонта. Найдёте много интересной информации. Читайте статью, как сделать дом уютным и красивым своими руками.

Качественная кран букса это лучший способ избавиться от лишних проблем связанных с перерасходом воды и другими неприятностями. Это устройство играет основную роль в системе подачи и регулировки воды. Поэтому очень важно правильно зафиксировать его в смесителе при замене. Неправильная установка может привести к затоплению собственного помещения. А если вы проживаете в многоквартирном доме, тогда рискуете залить и своих соседей. Ответственность за такие последствия несёте именно вы, и в случае нанесения ущерба хозяевам затопленной квартиры, придётся возмещать все убытки.

Где находится кран-букса. Разновидности кран букс и их особенности

В современных смесителях устанавливаются буксы следующих видов:

  • Червячная – название получено из-за наличия вала аналогичного типа.

В корпусе буксы, оснащенной резьбой, предназначенной для соединения со смесителем, располагается шток (поршень) и герметизирующие уплотнители. При вращении вала (маховика) определенное усилие передается на поршень, который и перекрывает подачу воды.

Преимуществами данного вида букс являются простота механизма, что позволяет производить ремонт и изготавливать прокладки самостоятельно, и невысокая стоимость.

Среди отрицательных качеств можно выделить быстрый износ комплектующих буксы и необходимость длительного вращения маховика для полного открытия/закрытия воды.

Где находится кран-букса. Разновидности кран букс и их особенности

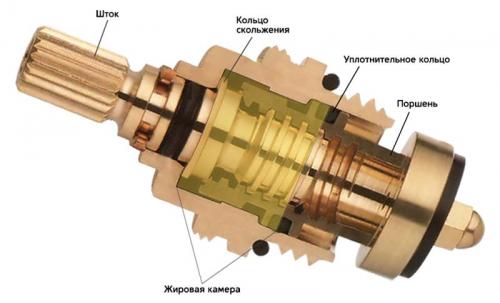

Кран-букса червячного типа

  • Керамическая – открытие воды происходит за счет смещения вращения штока, позволяющего совместить отверстия керамических дисков. Достоинствами данного типа являются долговечность, так как естественный износ при достаточном качестве воды или установке фильтра практически отсутствует, максимальная герметичность и возможность открытия/перекрытия волы за минимальное количество времени.

Где находится кран-букса. Разновидности кран букс и их особенности

Кран-букса с керамическими дисками

Для полного открытия крана или перекрытия потока требуется повернуть маховик всего на 90°.

  • Шаровая – открытие и закрытие воды производится путем вращения маховика на ¼ оборота, что позволяет шару, расположенному внутри корпуса устройства разворачиваться в нужном направлении. В настоящее время шаровые буксы практически не применяются, так как не отличаются долговечностью, достаточным уровнем герметичности и не поддаются ремонту.

Где находится кран-букса. Разновидности кран букс и их особенности

Кран-букса виды размеры. Виды и особенности кран-буксы

При активной эксплуатации смесителя, особенно в больших семьях, кран-букса через определенное время выходит из строя и требует замены. Чтобы правильно выбрать деталь, давайте рассмотрим разновидности кран-буксы.

На рынке имеется огромное количество смесителей, которые различаются по стоимости и дизайну, но все они делятся на два типа установленной кран-буксы:

Кран-букса с червячным механизмом (резиновая). Оснащается штоком, который при прокручивании вентиля прижимает резиновую прокладку, перекрывая подачу воды через смеситель. Такая кран-букса отличается необходимостью совершить несколько полных прокручиваний для полного открытия или закрытия.

Данная деталь также делится на два типа: с направляющими для запорного клапана и с обратной резьбой к валу. На внешней нижней части корпуса имеется резьба, позволяющая состыковать кран-буксу со смесителем. Для удобства замены кран-буксы на верхней части расположены грани для гаечного ключа.

Длительность службы детали напрямую зависит от качества резинового материала, который использовался для изготовления прокладок. При износе резиновой прокладки, в трубопроводе создается шум после прокручивания вентиля. Иногда смеситель может начать «подкапывать». В этом случае достаточно будет заменить одну прокладку на новую.

Как узнать размер кран-буксы. Выбор кран-буксы для замены 08

Достоинства:
  • Простота в обслуживании;
  • Невысокая стоимость;
  • Возможность самостоятельного изготовления прокладки.
Недостатки:
  • Недолговечная эксплуатация (около 5 лет);
  • Чувствительность к качеству воды.
Как узнать размер кран-буксы. Выбор кран-буксы для замены 09

Керамическая кран-букса. Разрабатывалась как современная альтернатива резиновой кран-буксе, которая набрала популярность ещё в советские времена. Конструкция детали проста, надежна и долговечна.

Отличительная черта устройства – простота конструкции. Внутренний запорный элемент состоит из двух керамических дисков с одинаковой формой отверстий, совмещение и развод которых регулирует подачу воды. Один диск остается неподвижным, в то время, как второй подвижен и при повороте ручки крана, он открывает или закрывает отверстие на первом диске. Устройство устанавливается в смеситель с помощью штатных уплотнителей и шайб.

Керамическая кран-букса крайне чувствительна к качеству воды. Букса с керамическими вставками не может стереться даже при длительной эксплуатации, однако при наличии песка или других примесей в воде и отсутствии качественного фильтра, кран может прийти в негодность.

Вода протекает только по каналам, которые для этого предназначены. Это достигается благодаря высокой плотности керамических дисков. Керамическая кран-букса отличается бесшумной работой и возможностью сделать лишь пол-оборота маховика для подачи воды. Это ускоряет управление устройством, но возникают трудность регулирования напора.

Как узнать размер кран-буксы. Выбор кран-буксы для замены 10 Достоинства:
  • Бесшумность;
  • Длительный период эксплуатации;
  • Легкость включения и отключения подачи воды;
Недостатки:
  • Стоимость (300-350 рублей);
  • Чувствительность к качеству воды;
  • Не подлежит ремонту после выхода сердцевины из строя;
  • Необходимость установки фильтра.
Как узнать размер кран-буксы. Выбор кран-буксы для замены 11

Внимание: Если у вас стоит однорычажный смеситель, то регулирование воды в нем производится с помощью специального картриджа. В таких смесителях кран-букса не используется!

Кран-букса гост. Типы и основные размеры

Издание официальное

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

    1 РАЗРАБОТАН Акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (АО «ЦНС»)

    2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

    3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (протокол от 30 апреля 2019 г. № 118-П)

Краткое наименование страны по МК (ИСО 3166) ММ-97

Код страны по МК (ИСО 3166) ММ-97

Сокращенное ita именование национального органа по стандартизации

Беларусь

BY

Госстандарт Реслублмси Беларусь

Киргизия

KG

Кыргыэстандарт

Россия

RU

Госстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

    4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2019 г. No 1193-ст межгосударственный стандарт ГОСТ 25809—2019 введен е действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.

    5 ВЗАМЕН ГОСТ 25809-96

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых е этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ

Типы и основные размеры

Water supply mixing valves and taps. Types and principal dimensions

    1 Область применения

      1.1 Настоящий стандарт распространяется на водоразборные смесители и краны для умывальников, рукомойников, моек, раковин, ванн. душа. бидэ. предназначенные для подачи и смешения холодной и горячей (температурой до 75 *С) воды, поступающей из централизованных или местных систем холодного и горячего водоснабжения при рабочем давлении от 0.05 до 1.0 МПа.

      1.2 Форма и конструкция корпусов смесителей и кранов, переключателей воды, изливов. аэраторов. душевых трубок, шлангов, душевых сеток, щеток, махоеичков вентильных головок или рукояток, деталей присоединения смесителей и кранов к сетям холодной и горячей воды, крепления душевых сеток к стене или на корпусе смесителя настоящим стандартом не регламентируются, а определяются рабочими чертежами.

Кран-букса 1 2 размеры. Виды и размеры устройств

Внешне все кран-буксы очень схожи между собой, но по внутреннему устройству они могут довольно сильно отличаться. Конструктивно выделяют два вида данных устройств:

  • червячные – их называют еще резиновыми из-за расположенной внутри механизма прокладки из этого материала, которая служит для перекрывания седла крана для подачи воды через смеситель ;
  • керамические – эти приспособления еще можно назвать дисковыми. Из керамики же в таких кран-буксах выполнены только два диска, на которых есть отверстия для прохождения воды. Один диск неподвижен, второй — подвижен. При повороте рукоятки крана для подачи воды, он открывает или перекрывает отверстия на первом диске.

Внимание! Устройства керамические и с червячным механизмом могут в некоторых случаях быть взаимозаменяемыми. Но это возможно лишь в случае, если они подходят к корпусу смесителя по размеру и резьбе.

На рынке сантехнических приспособлений и устройств сегодня можно увидеть достаточно большой выбор кран-букс как отечественного, так и зарубежного производства. Они могут отличаться пропускной способностью, температурой воды и максимально выдерживаемым давлением. Есть различия в этих устройствах и в размерах. При покупке устройств для замены нужно учитывать, что они могут различаться количеством шлицов на поверхности штока под маховик – это 20 либо 24. А типоразмеры резьбы под установку в смеситель бывают на 1/2 и 3/8 дюйма.
