Подъемно-секционные ворота – это основательная конструкция, состоящая из сэндвич-панелей или отдельных стальных/алюминиевых (в элитных вариантах – деревянных) щитов, соединенных шарнирными петлями. Передвигается она по направляющим при помощи подъемного механизма. Выпускаются такие ворота шириной 2085-3085 мм и высотой 2250-3500 мм.

Ворота должны быть надежными и защищать гараж от взлома

В открытом положении вся конструкция располагается под потолком гаража, за счет чего экономится место в помещении. Среди ее достоинств – длительный срок эксплуатации, хорошая тепло- и звукоизоляция, устойчивость к деформации.

К недостаткам таких ворот относят их довольно высокую стоимость (цена гаражных ворот стандартного размера начинается от 40 тыс. руб.). Причем из-за сложной конструкции стоит учесть не только расходы на монтаж, но и дополнительные затраты на постоянное обслуживание деталей механизма. Также придется потратиться на оплату охраняемой территории, так как подъемно-секционные ворота недостаточно устойчивы к взлому. Кроме того, из-за наличия отъезжающей створки, длина гаража должна минимум в полтора раза превышать его ширину.

Подъемно-поворотные ворота – это цельный щит из нержавеющей стали, установленный на стальной каркасной раме и, как правило, дополнительно оборудованный электроприводом, благодаря чему можно открыть и закрыть ворота, не выходя из машины.

В открытом виде они располагаются под потолком под углом 90 градусов и не занимают пространство внутри гаража, а цельный щит можно дополнительно утеплить или декорировать (под орех, бронзу, мрамор). Для этого стоит использовать только легкие материалы, иначе придется оборудовать конструкцию противовесами. Ворота надежно защищают автомобиль от неблагоприятных погодных условий и взлома.

Немаловажный фактор — теплопроводность материала, из которого сделаны ворота

Среди недостатков можно упомянуть ограничения на применение – подъемно-поворотные ворота можно использовать исключительно в прямоугольных проемах и открывать не чаще 10 раз в сутки. При повреждении даже незначительной их части придется заменять всю конструкцию целиком, а установленные ворота уменьшают высоту дверного проема приблизительно на 20 см. Стоимость гаражных ворот размера стандарт – в среднем от 35 тыс. руб., габариты варьируются от 2 до 2,7 м в ширину и от 1,8 до 6 м в высоту.

Ворота в гараж подъемные секционные своими руками. В чем привлекательность подъемно-секционных ворот

Причины и условия, по которым автомобилисты отдают предпочтение подъемно-секционным схемам, очевидны:

• Внешний вид гаражных ворот новой конструкции значительно симпатичнее и приятнее;
• Вместо двух тяжелых распашных створок используется одно наборное полотно из нескольких секций, при внешней сложности конструкции можно собрать секционные ворота своими руками за несколько дней;
• Как правило, секционные гаражные ворота устанавливают с прицелом на дальнейшую автоматизацию процесса открытия-закрытия дверей. В этом смысле подъемно секционные конструкции вне конкуренции, установить управляющую аппаратуру и привод значительно проще, чем на распашные створки.

Важно! Благодаря тому, что полотно секционных ворот утоплено в дверном проеме, потоки дождевой воды, снег и водяная пленка не затекают в уплотнение, тогда как для распашных гаражных створок осенне-зимний период всегда сопровождается примерзанием уплотнителя к стальной раме.

Именно возможность открывать гараж нажатием кнопки на пульте, без необходимости выходить из салона автомобиля, больше всего привлекает автолюбителей. Нередко гаражные створки старой схемы приходится открывать под дождем, отметать от распашных дверей сугробы снега, прежде чем удастся попасть в помещение гаража.

Родственные по устройству подъемно поворотные гаражные ворота в условиях снежных заносов также частенько приходится откапывать, меньше, чем распашные, но потрудиться предстоит немало, прежде чем появится возможность освободить нижнюю кромку дверного полотна. У секционных конструкций подобных проблем практически нет. Даже если занесет снегом и отключится электроэнергия, секционные гаражные двери можно относительно просто поднять с помощью ручного привода.

Устройство секционных ворот

Разумеется, устройство подъемно-секционных ворот значительно сложнее, можно сказать, что секционные воротные схемы, фото, являются изделием нового поколения. В общей сложности в новых гаражных дверях используется около двух десятков узлов и деталей.

Основные элементы конструкции подъемно-секционных ворот приведены на схеме.

В упрощенном варианте в конструкцию подъемно-секционных ворот входят:

• Дверное полотно, собранное из отдельных 4-5 секций. Отдельные панели соединены между собой на шарнирах. Секции чаще всего изготавливаются в виде сэндвич-панелей. Между двумя листами тонкого оцинкованного металла укладывается утеплитель из пенополиуретана или минерального волокна;
• Две пары направляющих, соединенных дугообразными секциями. Вертикальные балки, соединенные с верхней поперечиной и стальным порожком, играют роль рамы гаражных ворот, обеспечивающей прочность дверного проема. Горизонтальные направляющие служат для удержания секционного полотна ворот в потолочном пространстве;
• Электропривод, обеспечивающий подъем дверного полотна и укладку его на горизонтальные направляющие;
• Дополнительные пружины линейного или торсионного типа, предназначенные для уравновешивания немаленького веса дверного полотна. Это позволяет снизить нагрузку на электропривод и роликовые опоры;
• Для обеспечения минимального сопротивления при подъеме на торцах каждой секции устанавливаются пластиковые или металлические ролики с резиновым покрытием.

Источник: https://stroyvsepodryad.info/stati/vorota-avtomaticheskie-dlya-garazha-izbavlyaemsya-ot-osnovnogo-nedostatka

Роллетные ворота для гаража своими руками. Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

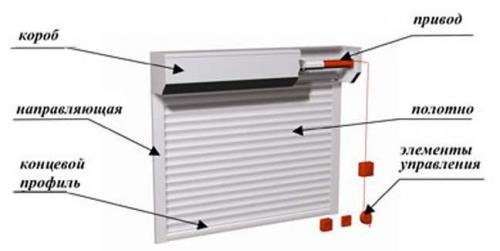

Устройство роллетных ворот:

Полотно из роллетных профилей  – ламели, соединенные между собой продольными зацепами.

Направляющие  – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

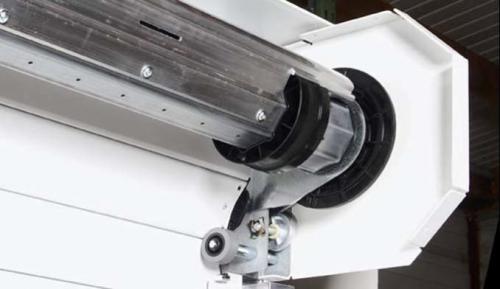

Приемный вал  – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб  – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод  – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

• внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
• осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки  – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

• по ширине – от 150 до 430 см;
• по высоте – от 150 до 270 см;
• по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

• кнопкой, которая устанавливается в стене у створки;
• дистанционно – с пульта или специального брелка, радиус действия – 50 м;
• с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Металлические ворота для гаража. Особенности гаражных распашных ворот

Можно сказать, что распашные ворота для гаража – это классика. Они имеют простую, но в то же время надежную конструкцию. Само название говорит о принципе их работы. Ворота состоят из 2 створок, открывающихся в одну из сторон. В одной из секций ворот может быть калитка. Конструкция распахивается под углом в 110°. Все зависит от используемых петель и типа конструкции.

Многие считают распашные ворота для гаража оптимальным вариантом. На то есть несколько причин:

1. Конструкция является традиционной и знакомой. Такие ворота для гаража проверенные временем, и многие опытные автолюбители используют именно их.
2. Ворота гаражные металлические считаются эталоном прочности и долговечности.
3. Хоть конструкция и проста, она защищает гараж от проникновения внутрь недоброжелателей. К тому же если использовать металл с повышенной толщиной и дополнительные ребра жесткости при изготовлении, то можно добиться отличных результатов.
4. Процесс монтажа распашных ворот довольно прост. С ним может справиться даже неопытный человек.
5. Фиксация гаражных ворот происходит посредством несущих столбов. Открываются они благодаря шарнирным петлям. Сами полотна двигаются точно, легко и практически не издают никаких шумов.
6. Многих привлекает простая эксплуатация ворот для гаража. Конструкцию легко мыть и очищать от грязи.
7. Можно сделать распашные утепленные гаражные ворота, чтобы сделать помещение теплым. Это потребуется тем, для кого гараж служит мастерской.
8. Благодаря распашной конструкции, у владельца есть масса возможностей модернизировать конструкцию и сделать ее привлекательной и красивой. На полотнах можно формировать 3D изображения, узоры из металла или просто разрисовать их. В общем, фантазия в этом случае может разгуляться как угодно.

Источник: https://stroika-i-remont.info/stati/rolevye-vorota-dlya-garazha-opisanie-vorot
