Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции

12.12.2022 в 11:06
Содержание
  1. Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции
  2. Самодельный фрезерный станок по дереву с насадными фрезами. Фрезерный станок по дереву своими руками: почти простое решение
  3. Фрезерный станок своими руками: чертежи. Задачи фрезерного оборудования
  4. Фрезерный стол своими руками. Направляющие
  5. Фрезерный станок по дереву своими руками из стиральной машины. Фрезерный станок своими руками из мотора от старой стиралки
  6. Фрезерный станок по дереву своими руками: чертежи. Составные части устройства
  7. Станки по дереву своими руками. Простой способ самостоятельного изготовления станины
  8. Ручной фрезерный станок по дереву своими руками. Конструкция фрезерного стола
  9. Вертикальный фрезерный станок по дереву своими руками. Особенности изготовления

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции

Для обработки деталей используются фрезерные станки разной конструкции. Наиболее простые предназначены для выполнения одной или нескольких конкретных операций, а более сложные отличаются универсальностью.

Устройство фрезерного станка по дереву

Основные виды фрезерных станков по дереву, которые можно собрать самостоятельно, показаны на фото.

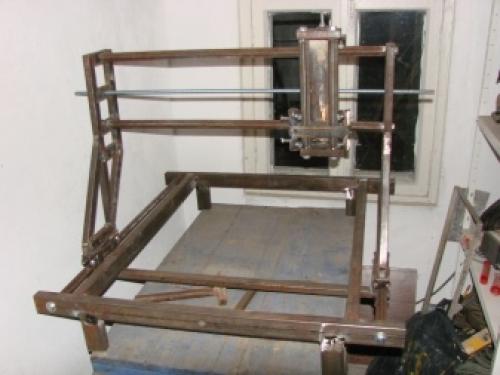

  1. Станок для пространственного фрезерования или 3D-фрезер (поз. 1).
  2. Горизонтальный тип (поз.2).
  3. Вертикальный тип (поз.3).
  4. Плоскокопировальный станок или 2D-дупликарвер (поз. 4).
  5. Станок для пространственного копирования или 3D-дубликарвер (поз.5).

Станки 2D и 3D (позиции 1, 4, 5), в принципе, можно сделать своими руками, но работа на них требует определенных навыков и доступна уже опытным мастерам. Интерес представляют популярные разновидности – горизонтальные и вертикальные фрезеры. Горизонтальный тип подходит для несложных деталей при массовом их производстве. Вертикальный станок более универсален, но подвержен заметной вибрации, что осложняет массовое производство.

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции

Для домашней мастерской, где обычно изготавливаются штучные изделия, вертикальный фрезер одношпинделевого типа считается оптимальным вариантом. По расположению двигателя различаются конструкции с нижним и верхним приводом. Первый вариант является предпочтительным, т. к. проще в изготовлении и обеспечивает большую стабильность в работе.

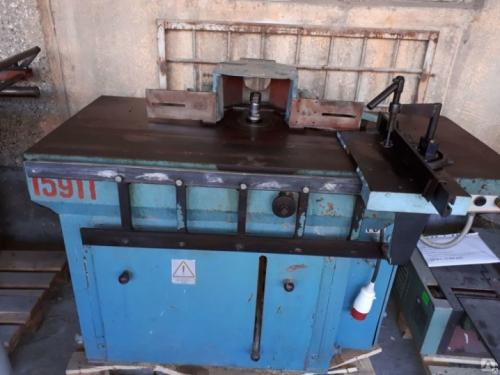

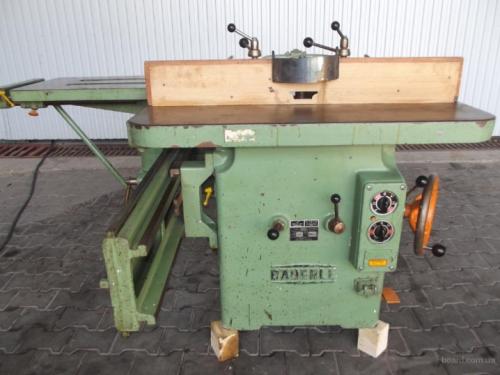

На фото показаны устройства заводского и самодельного станка с нижним приводом. Важное их отличие – откидной упор 7. В самоделках, которые не оснащаются мощными электродвигателями, он заменяется более простым подъемным элементом. Кроме того, в них применяются переходники с конусом Морзе для насадки стандартного патрона на вал двигателя.

Наиболее важные опорные элементы станка:

  • опорная плита (основной гаситель горизонтальной вибрации);
  • виброгасящая плата привода;
  • упоры гребенчатого типа (гашение вертикальной вибрации детали);
  • боковой (статический) упор (направление подачи заготовки и регулировка фрезы);
  • пылеулавливатель (пылесос).

Опорную плиту можно совместить с виброгасящей.

Весь станок монтируется на столе. На нем имеются гнезда для установки направляющих линеек. По ним передвигаются салазки со шпинделем, установленном на подпятнике. Привод шпинделя обеспечивается ременной передачей. Для подъема салазок предусматривается коническая зубчатая передача с маховичком.

Устройство фрезерного станка по металлу

Фрезеры для дерева обычно используются для изготовления мебельных деталей, которые могут иметь значительные размеры, а потому для них более подходит нижний привод. Фрезерные станки для металла чаще применяются для обработки небольших зон в металлических заготовках. В этом случае значительно проще изготовить станок с верхним приводом. В качестве основного элемента хорошо подходит электродрель. На фото приведен пример такого станка.

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции

Для него необходима станина и стол повышенной прочности, т. к. заготовки могут иметь значительный вес. Деталь надежно фиксируется в зажимном устройстве. На опорной плите размещаются направляющие полозья, по которым устройство перемещается по столу в продольном направлении. Предусматривается и поперечное перемещение заготовки. Таким образом, режущий инструмент перемещается только в вертикальном направлении, определяя глубину обработки. Заготовка передвигается в 2 направлениях, что позволяет регулировать обрабатываемую площадь.

Самодельный фрезерный станок по дереву с насадными фрезами. Фрезерный станок по дереву своими руками: почти простое решение

4 мин.

Общие вопросы

Практически невозможно найти человека, который не сталкивался с необходимостью хотя бы простейшей обработки древесины. Верные помощники — ножовка или пила — найдутся в каждом доме, но нередко нужна куда более сложная работа, и тогда трудно обойтись без фрезеровочного оборудования. Сегодняшний рынок не знает недостатка в разнообразных моделях этих инструментов, однако одни имеют просто запредельную цену, другие, относительно доступные, не устраивают очень ограниченным функционалом. В этом случае фрезерный станок по дереву своими руками — лучший выход для решения проблемы.

Как подобрать материалы и комплектующие

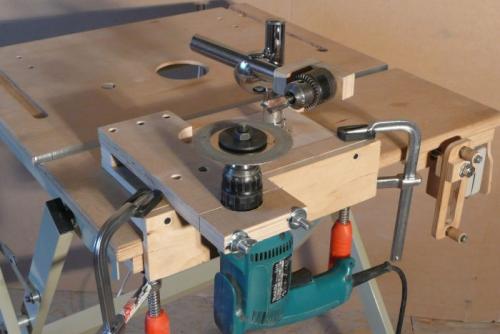

Самодельный фрезерный станок по дереву с насадными фрезами. Фрезерный станок по дереву своими руками: почти простое решение

Главное — определить задачи, которые будут возложены на самодельное домашнее оборудование. Исходя из них, рисуют или выбирают готовый чертеж, на котором изменяют размеры, если это необходимо. Наиболее подходящие материалы, типы соединений и особенности сборки тоже зависят лишь от предпочтений мастера. Стандартного чертежа самодельного фрезерного станка нет. Однако среди имеющихся схем можно подобрать вариант, устраивающий по всем параметрам. Заранее надо обдумать требования, предъявляемые к комплектующим элементам.

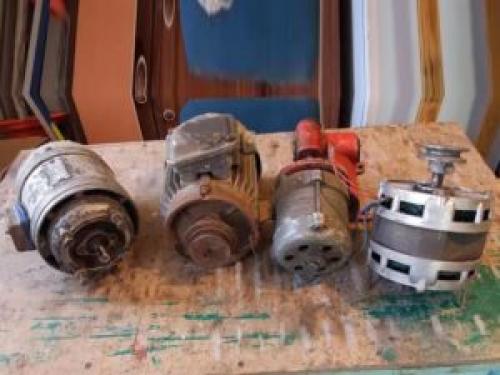

Электродвигатель

Самодельный фрезерный станок по дереву с насадными фрезами. Фрезерный станок по дереву своими руками: почти простое решение

Бесколлекторный (асинхронный) двигатель подойдет, если планируется работа на станке с фрезами крупных размеров. Относительный недостаток — его шумность.

Коллекторный мотор — более экономичное решение, но и здесь есть минус — износ щеток, если оборудование вынуждено работать довольно часто.

В двигатель небольшого фрезерного станка может «перевоплотиться» обычная электродрель либо шуруповерт, а также болгарка. Глубокая обработка прочной древесины такому оборудованию будет неподвластна, зато он справится на «отлично» с поверхностной работой по усовершенствованию небольших элементов мебели. Лучший вариант — использование ручного фрезера. В этом случае сооружают крепкую станину, делают столешницу, к которой прикручивают переносной инструмент.

Самодельный фрезерный станок по дереву с насадными фрезами. Фрезерный станок по дереву своими руками: почти простое решение

Фрезерный станок своими руками: чертежи. Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Компактный фрезерный мини-станок, сделанный в домашних условиях

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Фрезерный стол своими руками. Направляющие

Предназначены для равномерного, плавного смещения обрабатываемой детали вдоль заданного направления. Простейшие направляющие представляют собой ровный брус, прикрученный/прибитый/приклеенный к столешнице на нужном расстоянии от фрезы. Более «продвинутый» вариант – направляющие с возможность смещения и/или поворота. Проще всего это сделать, крепя направляющую к столу струбцинами, но такой вариант не гарантирует прочного крепления – под действием вибрации резьба на струбцинах «расслабляется» и направляющая начинать съезжать с заданного положения. Поэтому лучше обеспечить ряд креплений для направляющих – с возможность смещения направляющей относительно оси фрезы, с возможность поворота на заданный градус.

Наклеив (вырезав) по боковым краям столешницы разметку в виде обычной сантиметровой ленты и обеспечив на концах продольной направляющей защелки для плотного крепления, можно обеспечить быстрое изменение расстояния от рабочего инструмента до крайней плоскости обрабатываемой детали.

Параллельный упор для фрезерного станка своими руками можно сделать и на винтовых креплениях, но тогда получится смещать его только с определенным шагом, соответствующим шагу резьбовых отверстий для крепежа в столешнице. Еще один удобный вариант – закрепление по торцовым сторонам столешницы алюминиевых (стальных) направляющих и снабжение параллельного упора боковинами с винтовыми креплениями для этих направляющих. Тогда возможно плавное перемещение.

Если в смещаемой направляющей сделать горизонтальную вставку из алюминиевого (стального) профиля с перемещаемыми по ней вертикальными упорами, будет легче закрепить обрабатываемую деталь.

Ее все равно придется прижимать руками, но хотя бы начальную фиксацию можно обеспечить. Также эти упоры могут быть концевыми, то есть ограничивать ход детали от и до – на всю длину фрезерования.

Направляющие для фрезерного стола своими руками можно делать с использованием готовых элементов (от других станков, купленные в строительном магазине) – например, заводского прижимного упора с пазами для вертикального перемещения, а то и вовсе всей верхней части, монтируя только опору.

Еще один важный момент: в параллельном упоре в том месте, где он будет ближе всего к работающей фрезе, стоит сделать пропил прямоугольной или прямоугольной с закруглением наверху формы. С оборотной стороны к ней присоединяется шланг пылесоса или хотя быть просто мешок для пыли.

Фрезерный станок по дереву своими руками из стиральной машины. Фрезерный станок своими руками из мотора от старой стиралки

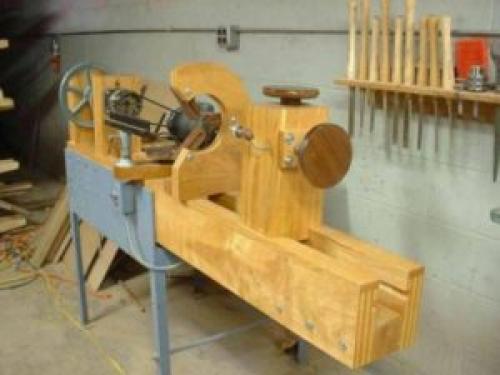

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 05 Профессиональный фрезерный станок удовольствие довольно дорогое, но что если вы хотите попробовать себя в мастерстве вырезания по дереву или станок нужен вам редко и для совсем незначительных работ.

Попробовать сделать фрезерной станок своими руками из старой стиральной машинки.

Общие сведения

Плюсы и минусы самодельного станка

Единственные минусы в таком устройстве – это что самоделка не обладает всеми возможностями дорого станка, однако сделать простые вещи, вполне может, да и если приложить немного фантазии, то и с помощью самодельного станка можно получить невероятную красоту. Ну и мощность будет уступать профессиональному станку.

Но и плюсов у такого устройства тоже есть, самодельный станок намного мобильнее, его удобно хранить дома и переносить в руках, в отличии от профессионального станка.

Простота конструкции, тоже плюс, собрать самостоятельно фрезерной станок может даже любитель, ну и заменить детали в случае поломки тоже очень легко. К тому же он собран из подручных деталей, а значит и замена их не ударит по вашему карману.

Типы двигателей стиральных машин

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 06 Перед тем как вы узнаете, как сделать станок своими руками, необходимо разобраться какой же двигатель у вас есть. Они бывают нескольких типов.

Асинхронный: бывает двух типов двухфазный или трехфазный соответственно. Первые применялись еще в старых советских машинках, вторые ставятся в современные модели.

Коллекторный: мотор, в котором можно управлять частотой оборотов, часто весьма компактен в размерах.

И последние моторы, которые часто ставят в Корейские стиральные машинки – моторы с прямым приводом.

Важно:

Прежде чем приступить к созданию фрезерного станка помните о мерах безопасности. А также расчистите себе свободное пространство, чтобы ничего не задеть в процессе работы.

Подробности

Материалы для станка

Перед началом сборки необходимо подготовить все материалы.

– Дрель, изолента, отвертки и плоскогубцы, также понадобятся ножницы по металлу.

– Болгарка или ножовка по металлу, измерительная лента, поролон или другой плотный материал для защиты двигателя от мусора.

– Шпилька, чтобы сцепить патроны для фрез.

– Железные уголки и к ним шурупы для крепления.

– Мотор, самая важная деталь, извлекается из старой стиральной машины и вычистить.

– Доска или плотный лист фанеры.

– Две металлические трубки.

– Две пружины амортизатора от автомобиля и поворотное колесо из резины.

– Что-нибудь, что будет служить вам кнопкой включения и выключения.

– Необязательная деталь, но удобная в эксплуатации – это регулятор скорости, например ее можно взять из старой дрели.

Инструкция по сборке

Приступаем к сборке фрезерного станка своими руками.

Шаг первый:

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 07 Очищаем мотор стиральной машинки от грязи и снимаем возможный налет на нем. Также необходимо проверить стабильность его работы, подключив к сети. Необходимо прислушаться и определить есть ли посторонние шумы: щелчки или треск, такой мотор не подойдет. Необходим исправный мотор, который будет монотонно вращаться без постороннего шума.

Важно: после проверки обязательно отключите мотор от электропитания, при сборке вам не понадобится рабочий мотор.

Шаг второй:

Измеряем размеры мотора, чтобы определить какого размера будет стол для него. Размеры такие: стол должен быть в три раза больше двигателя, а сам мотор должен располагаться на 7-8 сантиметров выше пола. Вырезаем деревянную конструкцию нужного размера.

Шаг третий:

В крышке стола делаем отверстие для люфта мотора, а в днище отверстие для установки гайки.

Шаг четвертый:

Собираем готовый стол, с помощью саморезов и уголков. Таким образом мы своими руками сделали стол для фрезерного станка.

Шаг пятый:

Приступаем к сборки непосредственно станка, к валу двигателя крепим зажимную цангу.

Шаг шестой:

Берем ранее подготовленные трубки и с помощью ножниц делаем специальные крепления. Сверлом проделываем отверстия в креплениях, чтобы их можно было удобно зафиксировать у стола и мотора.

Шаг седьмой:

Присоединяем к задней части стола трубки, чтобы наша конструкция стала максимально устойчивой. Теперь трубки необходимо аккуратно прикрутить к мотору от стиральной машинки.

Шаг восьмой:

Ко дну станка прикрепляем гайку.

Фрезерный станок по дереву своими руками: чертежи. Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Фрезерный станок по дереву своими руками: чертежи. Составные части устройства

Рекомендуется взглянуть на чертежи самодельного фрезерного станка по дереву.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву , так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Фрезерный станок по дереву своими руками: чертежи. Составные части устройства

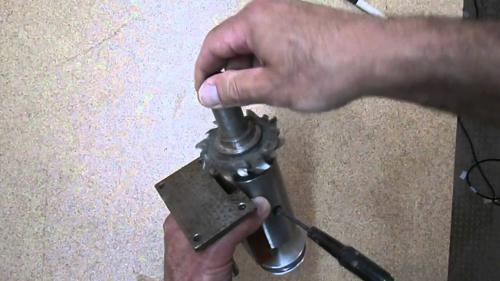

Так выглядит самодельный шпиндель для фрезерного станка по дереву.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Фрезерный станок по дереву своими руками: чертежи. Составные части устройства

Можно изготовить примерно такой стол для станка.

Станки по дереву своими руками. Простой способ самостоятельного изготовления станины

При изготовлении токарного станка по дереву своими руками учтите, что надежность станины ключевая характеристика станка. От свойств материала и качества соединения частей станины зависит безопасность человека и качество изделия.

Исходя из этих требований выбор падает на металлические профили, ДСП, фанеру или цельную древесину (желательно твердых парод: дуб, береза или самая распространенная: сосна).

Если при изготовлении токарного станка по дереву своими руками выбор остановился на металлической раме, то необходимо выбрать швеллер, двутавр или профильная труба будет нести несущие функции станка. Здесь выбор зависит исключительно от доступности материала, его цены и удобства монтажа. Однако металлическая станина – самая простая по конструкции: нужно только два двутавра, на которых после крепится двигатель, задняя бабка, подручник и суппорт.

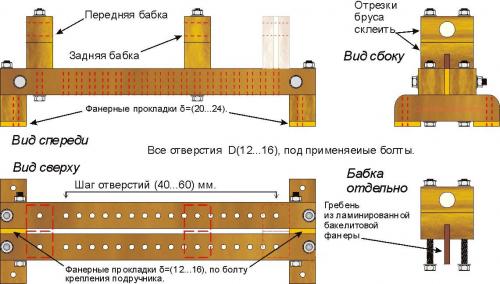

Станки по дереву своими руками. Простой способ самостоятельного изготовления станины

Если при изготовлении токарного станка по дереву своими руками выбор-древесина или ДСП, то исходя из предварительного эскиза-чертежа с имеющимися размерами двигателя и всех прочих элементов формируется конструкция станины. Как правило, она состоит из столешницы, которая играет роль основания, стойки для задней бабки и коробки, на которой крепится мотор и ось передней бабки.

Помимо этого, между стойками бабок пускаются две параллельные рейки, на которых крепится подвижная дощечка-суппорт. Между рейками выдерживается зазор в 5 см. После необходимо сварить станину сварочным аппаратом — это придаст дополнительную прочность конструкции.

Если станок предполагается настольный, то ножки ему не к чему, однако при обработке тяжелых и массивных элементов станина должна быть независимой и ее устойчивость не должна вызывать вопросы. В таком случае необходимо предусмотреть ножки. Их изготавливают их прокатной стали, например, уголка или из бруса.

Размеры станка прежде всего зависят от целей, которые преследует мастер. Большинство операций в домашних условиях выполняются с изделиями до 80 см длиной, поэтому чаще всего габариты станка по длине равны 80 см. Если рама из металла, то две заготовки равной длины разрезаются болгаркой.

Ручной фрезерный станок по дереву своими руками. Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего самодельного фрезерного станка более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

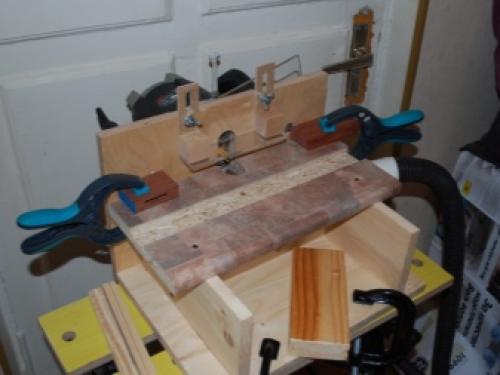

Простой самодельный фрезерный стол. Есть вопросы к общей прочности, но зато дешево и сердито.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Вертикальный фрезерный станок по дереву своими руками. Особенности изготовления

Фрезеровальные станки по дереву, изготавливаемые своими руками, имеют некоторые отличия друг от друга.

  • По типу – ручной и механизированный . Ручные станки используют воротки и редукторы, приводимые в движение руками рабочего. Механизированные – оснащены электромотором: скорость работы, когда в дело вступает электродвигатель, может повыситься в разы. Во втором случае мастер не тратит лишние усилия на вращение воротка с редуктором, отвлекаясь на это нехитрое действие – а включит электродвигатель и работает точнее, быстрее и оперативнее, ориентируясь по направляющим. Механическое усилие здесь выдаёт мотор.

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 12

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 13

  • Одно- и многопрофильные . Однопрофильные станки рассчитаны на одну операцию, например, сверление, затачивание. Многопрофильные – помогают не только обточить, рассверлить обрабатываемую деталь, но и отцентровать её, когда она идеально круглая и вращается в будущем устройстве. Они же позволяют задать точные ориентиры (контур с постоянным шагом) под прорезаемые отверстия, щели и зубцы будущей детали.

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 14

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 15

  • Простейший станок по дереву применяется, например, в небольшой мебельной мастерской. Фрезерные установки по металлу используются в гаражных условиях – например, для вытачивания новой детали взамен повреждённой под карбюраторные двигатели старых поколений и образцов. Профессиональные станки, поставщиком которых является ближайший машиностроительный или станкостроительный завод, стоят в разы дороже простейших установок.

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 16

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 17

  • Рабочая часть – режущая головка (резак), приводимая во вращение с помощью двигательного шпинделя либо механического воротка с повышающим обороты редуктором.

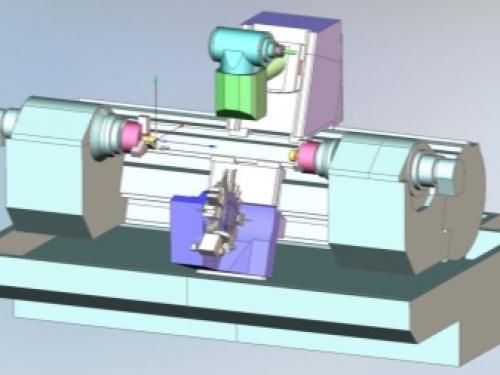

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 18

Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 19

    По принципу действия механизированные станки подразделяются на следующие виды.

    • Одно- или немногофункциональные одношпиндельные с предметным столиком, расположенным вертикально или горизонтально. Столик (подставка) перемещается по направляющим, как колёса поезда по рельсам – только прямо.

    Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 20

    • Модифицированные одношпиндельные, в которых предметная подставка (фрезерный столик) поворачивается на определённый угол, отклоняется.

    Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 21

    • Копировальные станки – шпиндель поднят наверх и жёстко закреплён там.

    Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 22

    • Копировальные станки с горизонтально размещённым шпинделем.

    Фрезерный станок по дереву своими руками. Фрезерный станок своими руками: специфичность конструкции 23

      Определившись, какой станок требуется – в рамках поставленных задач и цели – мастер подготовит расходники и инструментарий для изготовления устройства.
