Пескоструй своими руками для компрессора. Изготовление пескоструя

Пескоструй своими руками для компрессора. Изготовление пескоструя

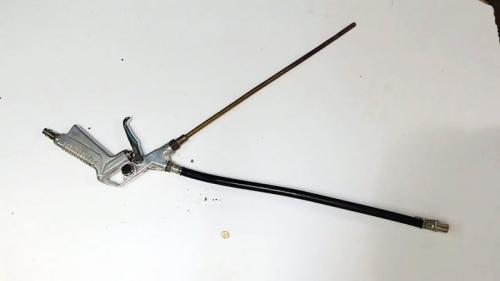

В основе самоделки будут использоваться продувочный пистолет и пневмопистолет для подкачки шин, которые поставляются в комплекте с любым компрессором. При этом испортить придется только длинную трубку продувочного пистолета. Данная деталь продается отдельно и стоит около 1 доллара, поэтому ее потеря не будет проблемой. Нужно снять из пневмопистолета для подкачки шин манометр и гибкий шланг. Вместо последнего ввинчивается трубка от продувочного пистолета. Гибкий шланг переставляется на выходное отверстие манометра.

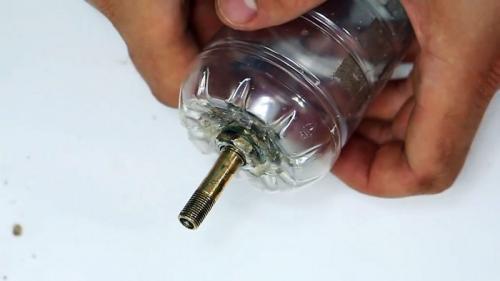

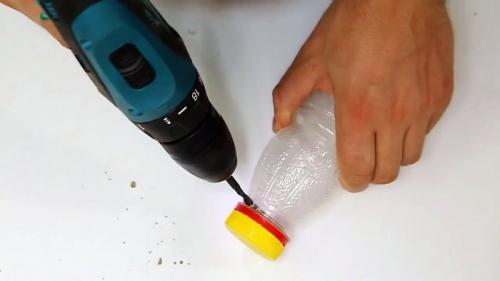

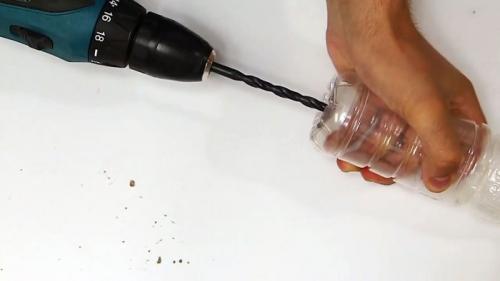

В пластиковой бутылке просверливается горловина ниже крышки и делается отверстие в дне, в которое вставляется вентиль.

Чтобы его нормально затянуть, следует перед накручиванием прижимной гайки нанести немного термоклея. Тот послужит в качестве прокладки и даст дну необходимую жесткость.

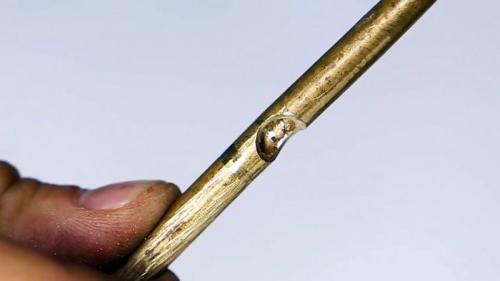

Далее используя круглый напильник нужно пропилить в продувочной трубке выходное окно. Затем она пропускается через отверстия горловины бутылки. За счет того, что они меньшего диаметра, трубка входит без зазоров и стык получается герметичным. Нужно, чтобы пропил оказался внутри бутылки и был направлен в сторону ее дна.

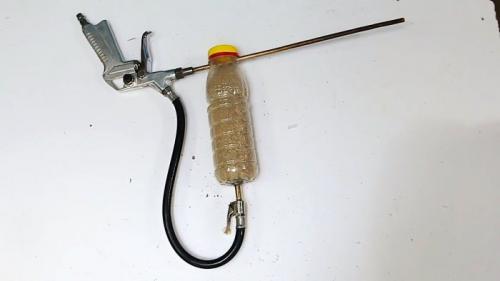

Через горловину в бутылку засыпается песок и она закрывается. Затем к пистолету присоединяется шланг от компрессора.

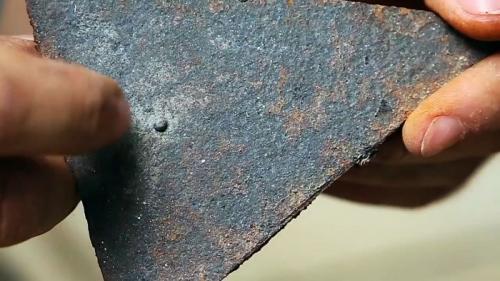

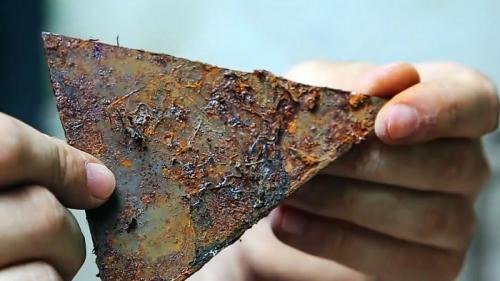

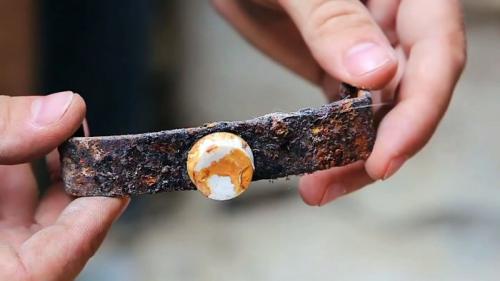

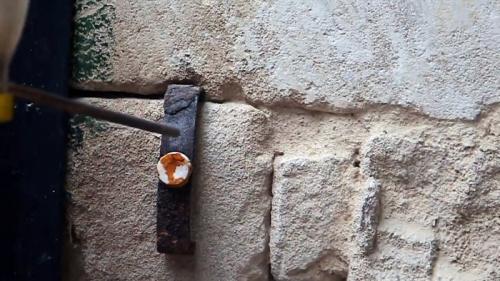

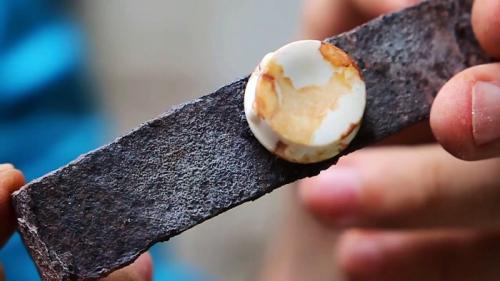

При нажатии рычага подачи воздуха тот будет выходить одновременно сквозь продувочную трубку и бутылку. Под давлением песок начнет выдавливаться внутрь трубки, откуда подхваченный основным потоком будет вылетать с высокой скоростью. Направляя струю песка на различные поверхности можно снимать с них ржавчину, краску, патину или налет.

В дальнейшем, когда возникнет надобность использования пистолета подкачки шин, нужно просто переставить на нем гибкую трубку и вернуть на место манометр. Таким образом, ничего кроме насадки продувочного пистолета не пострадает и сможет применяться по основному назначению.

Мощный пескоструй своими руками. Как сделать пескоструйный аппарат: ТОП-20 схем с фото

Плюсы и минусы самодельной пескоструйки

Плюсы:

• сэкономите средства, так как самодельный агрегат обойдётся значительно дешевле покупного;
• получите устройство мощнее, чем заводское.

Самодельная машина поможет справиться со многими работами по хозяйству

Минусы:

• изготовление прибора требует, как минимум, умения пользоваться сварочным аппаратом;
• если не удалось подобрать качественные комплектующие, пескоструй долго не прослужит;
• любая оплошность в сборке чревата разрывом клапана и травмой.

Подумайте, прежде чем браться за дело, и правильно рассчитайте свои возможности.

Принцип работы и назначение пескоструйного аппарата

Пескоструйный пистолет или иной тип устройства для абразивной обработки, купленный по небольшой цене, чаще всего служит недолго. Основные детали дешевой конструкции быстро портятся, изнашиваются, из-за чего аппарат приходит в негодность. В целях экономии на покупке качественного устройства можно использовать самодельный пистолет, работающий по тому же принципу, что и магазинный.

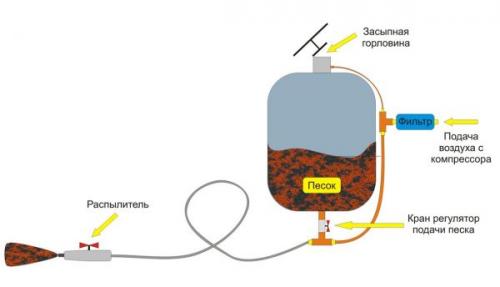

Абразивный материал (чаще всего обычный мелкий песок) под действием воздуха из потока, создаваемого компрессором, двигается по армированному шлангу к отверстию установки. Он подается через сопло прямо на обрабатываемую поверхность. За счет высокого давления, перемещается песок, его частички действуют с высокой энергичностью и отчищают любые загрязнения. Сама установка с одной стороны подключается к компрессору, с другой – к отдельному бункеру для песка при помощи специальных шлангов.

Кроме чистки поверхностей от загрязнений, пескоструйный пистолет выполняет ряд иных задач:

• удаление старых покрытий;
• устранение следов коррозии;
• матирование стекла;
• обезжиривание поверхностей.

При использовании аппарата важно уделять внимание качеству песка. Он должен быть мелким, чистым, просеянным через сито с самыми малыми ячейками. При использовании загрязненного песка крупной фракции сопло устройства забивается, и пистолет ломается.

Особенности конструкции пескоструйной установки

Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

• сопло для подачи песка с керамическим или стальным наконечником;
• рукоять с курком для управления аппаратом;
• штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка;
• шланги для поступающего абразива и нагнетаемого воздуха;
• заборный патрубок или всасывающий клапан;
• емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

• смотровое окно из стекла для контроля процесса обработки материалов;
• систему освещения;
• два отверстия для перчаток, в которые ставит руки мастер;
• решетка снизу камеры и желоб для ссыпания отработанного песка;
• систему вентиляции для удаления пыли.

Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

Комплектующие

Кроме компрессора и сопла, перед тем как смастерить пескоструй, нужно подготовить прочие необходимые материалы и инструменты. Большая часть из них есть в каждой домашней мастерской, но некоторые придется докупить в строительном или хозяйственном магазине.

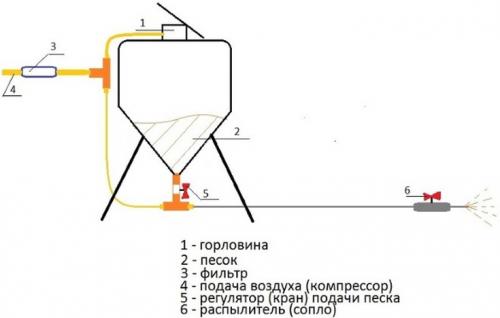

В качестве емкости для абразива подойдет отработанный газовый баллон, материал которого выполнен из высокопрочного металла. Герметичность баллона также позволяет применять его для хранения и подачи песка. Чтобы всыпать песок было удобнее, к верхней части баллона можно приварить кусок трубы небольшого размера, который будет служить «горловиной». Вместо баллона можно применять любые бочки, емкости.

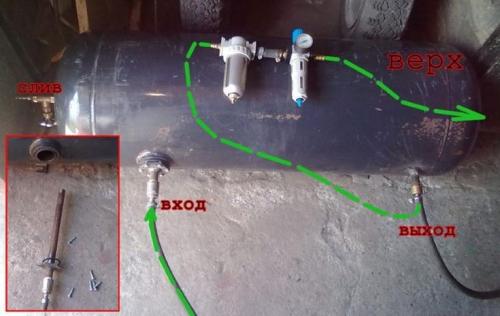

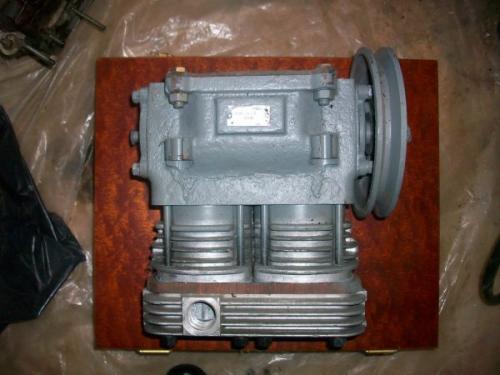

Если покупка готового компрессора вызывает финансовые затруднения, можно соорудить его самостоятельно. Основой послужит компрессорная головка от пневмопривода МАЗа или ЗИЛа, мощности которой достаточно для создания хорошего пескоструя. Головка должна быть укомплектована ресивером, хотя можно работать и без него – тогда забор воздуха будет производиться в постоянном режиме.

В зависимости от сложности готовой конструкции могут потребоваться и другие комплектующие:

• шаровые краны;
• резиновый шланг с армированными вставками диаметром 14 мм и более;
• шланг для воздуха диаметром до 10 мм;

Виды пескоструйных аппаратов по сфере применения и принципу действия

Пескоструйки можно условно разделить на виды по нескольким принципам.

Пескоструй своими руками из краскопульта. Как работает аппарат для пескоструйной обработки

Взявшись за изготовление пескоструйного аппарата, вы должны внимательно изучить принцип его работы, подготовить все необходимые инструменты и элементы его конструкции. Самодельный пескоструй, если он собран правильно, по своим возможностям практически ничем не уступает серийному оборудованию.

При этом изготовить аппарат, который позволяет эффективно выполнять работы по очистке поверхностей из различных материалов, можно с минимальными финансовыми затратами.

Самодельный пескоструйный аппарат, как и серийный, работает по принципу, в чем-то напоминающему принцип функционирования обычного устройства для распыления лакокрасочных материалов – краскопульта. Между тем различия в работе таких устройств все же есть, что не дает возможность заменять их друг на друга.

Основным элементом любого аппарата для выполнения пескоструйной обработки является компрессор, который необходим для того, чтобы создать в магистралях установки поток воздуха с требуемым давлением.

Проходя по основному шлангу мимо рукава для забора абразивного материала, поток воздуха создает вакуум, который и способствует тому, что абразив начинает всасываться в основную магистраль и смешиваться с воздушной струей. Уже сформированный поток рабочего материала, состоящий из воздуха и абразива, поступает к соплу, через отверстие которого под высоким давлением и подается на обрабатываемую поверхность.

Таким образом, для нормальной работы пескоструйного аппарата его конструкция должна включать в себя не только компрессор, но также шланги требуемого диаметра, электрические кабели для обеспечения питания рабочей установки, соединительные штуцера, краны и дозаторы.

Помимо компрессора, важнейшим элементом пескоструйной установки, который во многом влияет на эффективность ее работы, является сопло, обеспечивающее формирование абразивной струи с требуемыми характеристиками.

В домашних условиях можно изготовить только керамическое сопло, для чего используются старые свечи зажигания, из которых удаляется металлический электрод. Серийные сопла, отличающиеся повышенной износостойкостью, делают из стали с покрытием из карбида бора или карбида вольфрама, реже – из обычной стали, чугуна и керамики (такие изделия быстро утрачивают свои характеристики под постоянным воздействием абразивного материала).
