Размер двойной розетки. Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

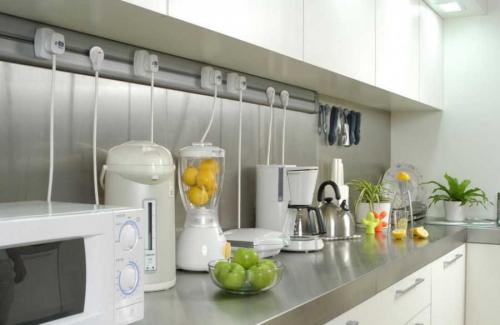

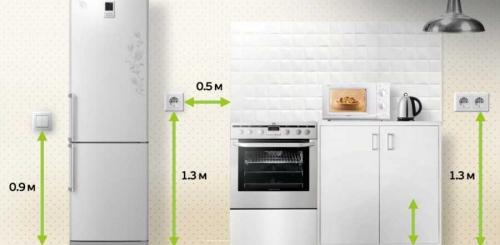

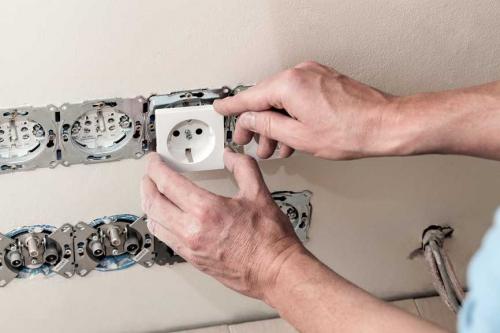

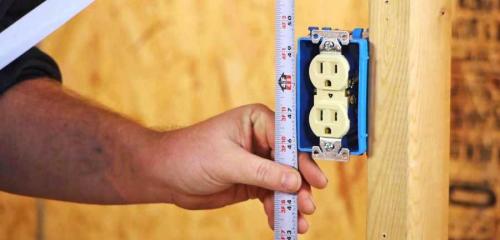

Размер розетки от пола. Высота установки розеток – стандарты, правила размещения, схемы и варианты подключения своими руками

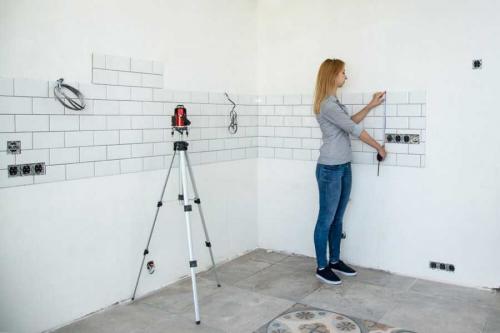

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

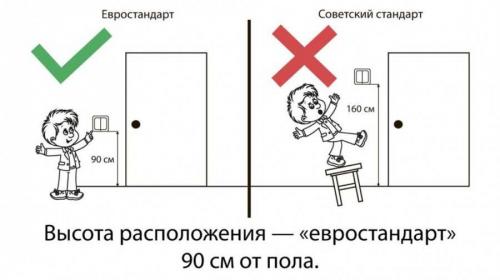

Установка розеток по «советскому стандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;

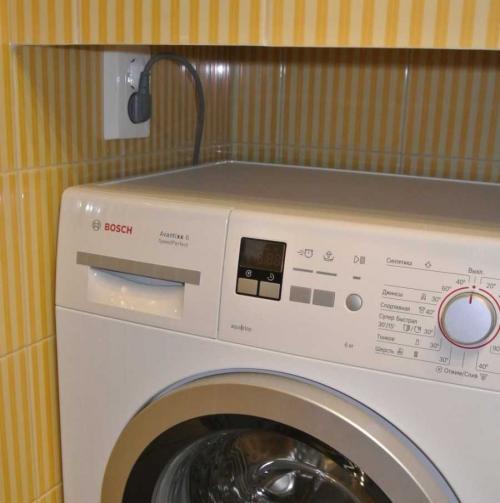

Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)

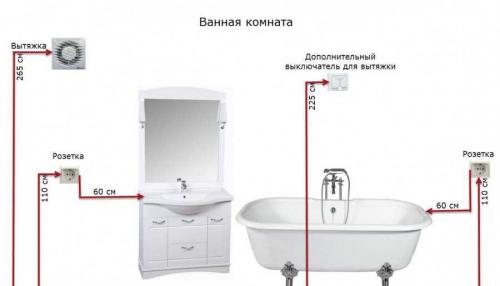

ПУЭ регламентирует размещение розеток следующим образом:

Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
Запрещается размещать в банях и саунах.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

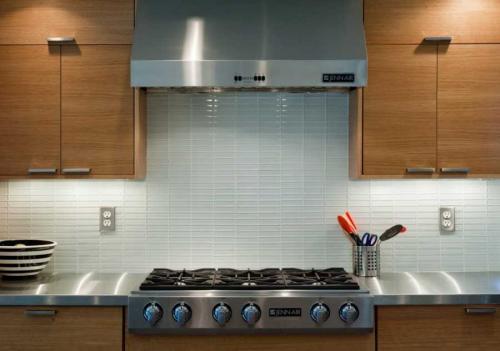

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Размер розетки стандарт. Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования — это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

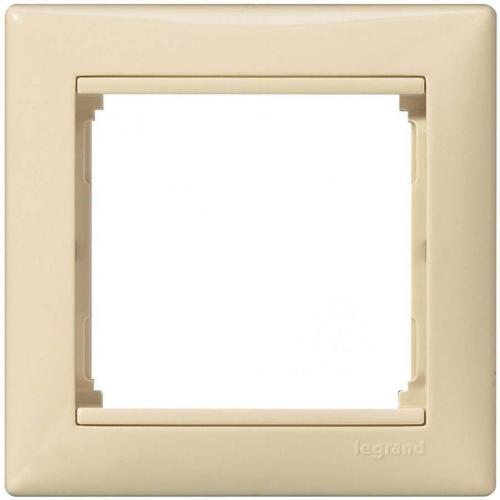

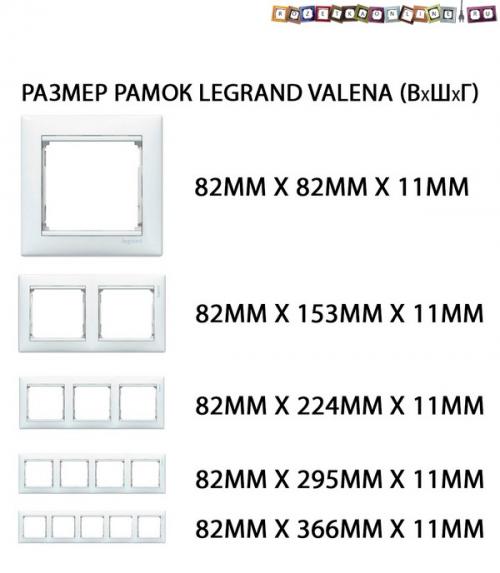

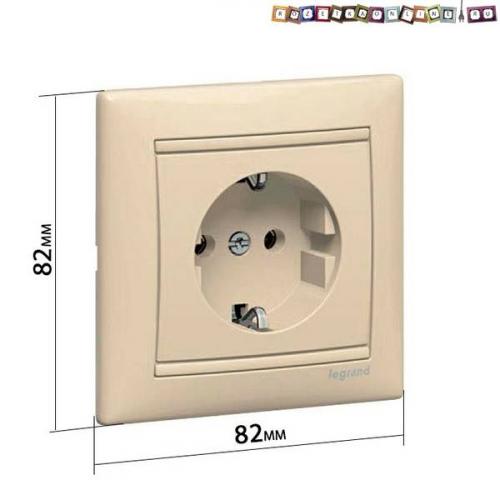

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке — высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena — это тот необходимый средний показатель, на который можно всегда ориентироваться .

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

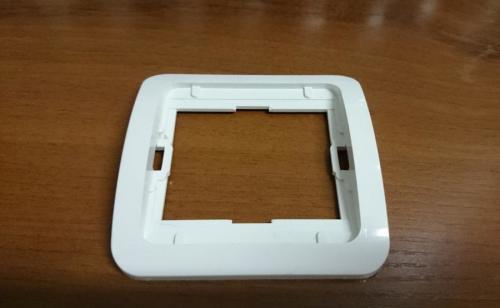

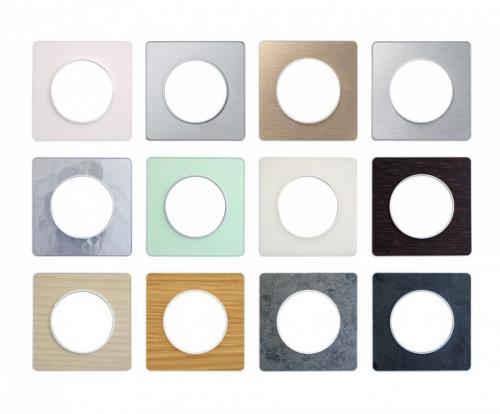

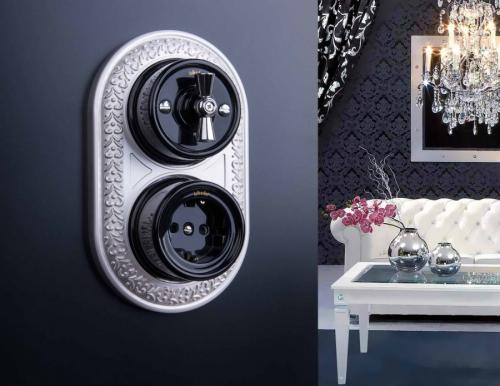

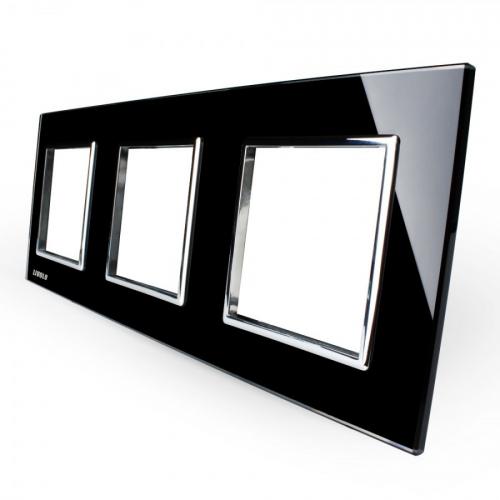

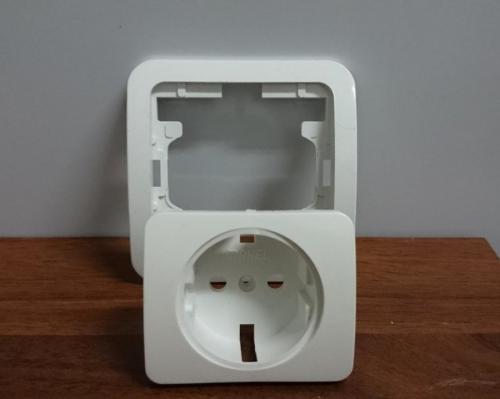

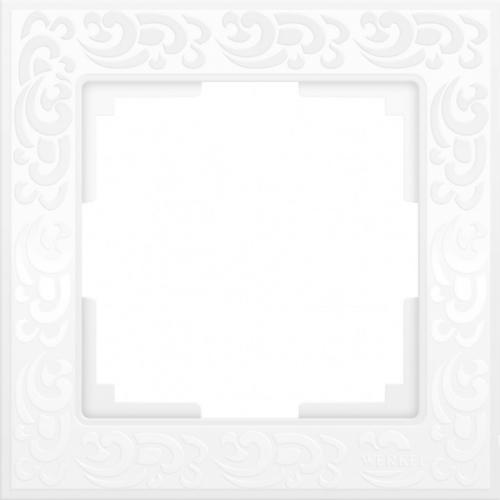

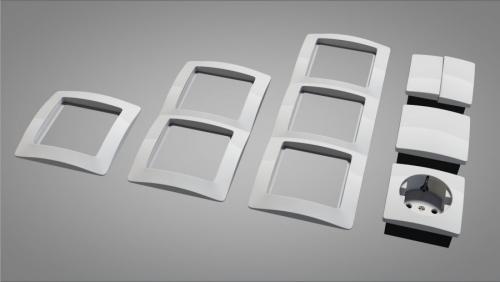

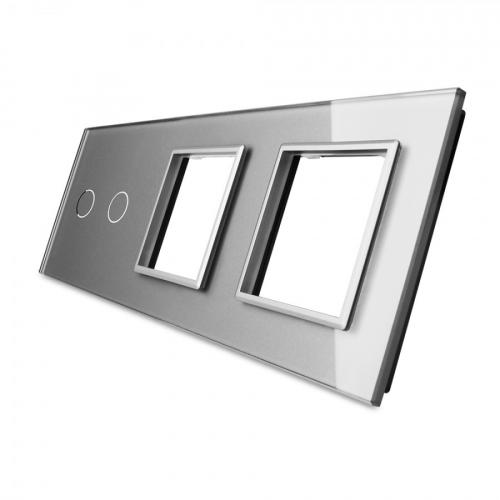

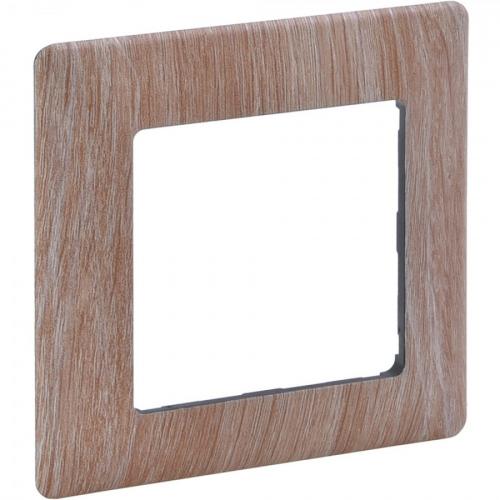

Размеры рамок для розеток. Рамки для розеток: подбор оптимальных моделей и размеров декоративных элементов (90 фото)

Очень часто ещё при начале проектных работ многие забывают о том, что надо узнавать размеры рамок для розеток. Это всё сделано для того, чтобы выбрать оптимальное место для расположения. Сложнее всего определиться с модельным рядом, ведь у всех габариты существенно отличаются друг от друга. До окончания ремонта многие несколько раз передумают с оформлением, поэтому добиться оптимальной точности никогда не получится.

Выбирают розетки уже непосредственно перед началом всех монтажных работ. Все основные размеры всегда формирует непосредственно рамка. Она должна быть универсальной, чтобы подходить ко всем комплектующим – это касается переключателей, диммеров и выключателей.

Не обойдется и без любимых розеток. Все свободные рамки здесь называют постами. Если вы хотите установить сразу две штуки, но рамка будет уже двухпостовой.

Актуальные размеры

Если вы не собираетесь брать самые крутые дизайнерские варианты с наворотами, то лучше всего приглядываться к самым обыкновенным образцам с универсальными запасными частями. У дорогих моделей очень часто рамка нестандартная, отчего возникают дополнительные проблемы при установке.

Ознакомьтесь с лидирующими позициями, но всё-таки выберете сбалансированный вариант для вашего пространства. Тогда не придется потом заниматься подгонкой.

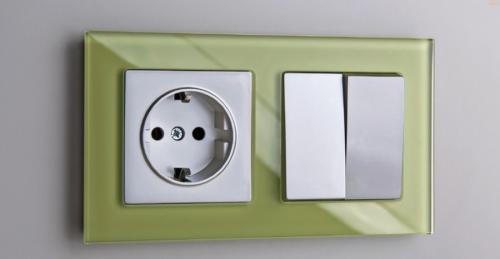

Очень часто заказывают модные стеклянные рамки для розеток, если они подходят под какой-либо интерьер. Тут уже не так важен производитель, как внешний вид и форма. Различия в несколько сантиметров обычно не критично. Отдельно проверьте уже двойные и тройные варианты. Там есть свои нюансы при установке.

Виды

Чаще всего берут бежевый образец, который ставится практически во всех новых квартирах. Это такой универсальный солдат, который не выделяется и служит верой и правдой. Такая красивая пластиковая вещица. Потому уже идут почти идентичные белые цвета.

Любитель вряд ли отличит полярно-белый от белоснежного. Электророзетка прекрасно смотрится на этом фоне. Очень часто их можно встречать в санузлах и кухнях.

Есть ещё редкие черные и серебристые оттенки, они подходят идеально под специализированные интерьеры. Обратите свое пристальное внимание на формах и материалах

Материалы

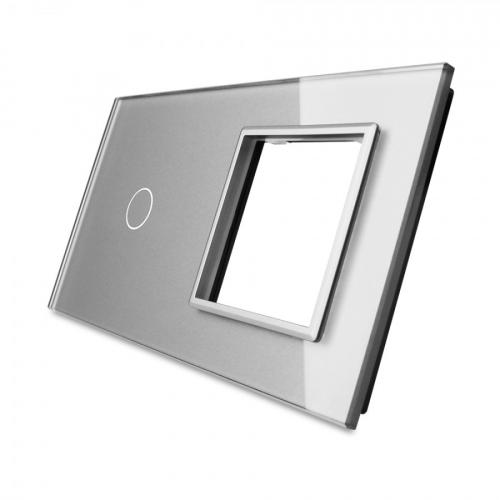

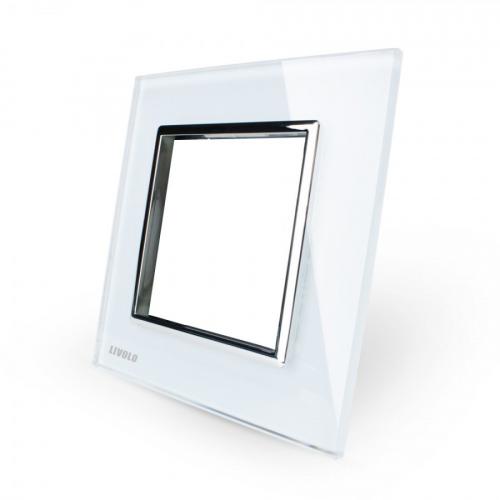

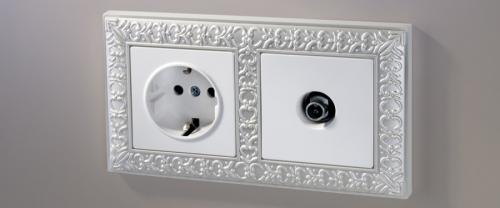

Сейчас активно на рынке выпускаются стеклянные модели. Такие декоративные рамки для розеток чаще всего выпускают с темными цветами, но есть и светлые образцы. Можно взять не только прямоугольные формы, но и округлые. В моноблоках специально устанавливают сразу рамку и все компоненты. Лицевая сторона вся из стекла.

В электрофурнитуре стеклянные изделия не только привлекают своим внешним видом, но и ценой, которая существенно ниже деревянных розеток. Если вы взялись сами делать ремонт, экономя на бригаде, то и такие мелкие детали можно смело выбирать чуть подороже. Это может себе позволить любой человек. Тут главное, продуманный подход и выполнение инструкции.

Установка рамки розетки нет каких-то особых правил или пожеланий. Они не такие уж и хрупкие. По многим характеристикам прочности не уступят даже пластику.

Единственное, что при транспортировке лучше хорошо всё замотать тканью. Ещё есть опасность, что при перекосе нагрузка возрастет, но тут нужно просто серьезно подходить к самому монтажу, тогда такой проблемы не возникнет.

Недорогая пластмасса всегда готова простить небольшие «косяки» при подключении всех элементов. Стекло же не прощает ошибок проектировщиков. Аккуратно стоит следовать всем предписаниям, выполнять всё по стандартам.

Сборный и разборный варианты

Тут все достаточно просто. Рамки почти всегда продаются отдельно. Так уж заведено на рынке. Выбирайте адекватно количество постов, чтобы объединить нужные вам элементы в сеть до 5 изделий. Покупать лучше рамки с цветом, который вы уже выбрали у самого механизма, чтобы потом не возникло желание поменять всё.

Есть и ещё одно уточнение. Часто же выпускают по отдельности ещё и наружные панели, суппорты, механизмы и другое. Для чего это сделано? Это нравится производителям, которые все привыкли к одним стандартам. Покупатель же выберет оптимальный вариант из разных серий и моделей.

У многих рамки и лицевые стороны существенно различаются. В итоге, можно сделать что-то уникальное и неповторимое, чтобы потом все гости захотели даже сделать фото рамки для розеток.

Размер розетки легранд. Различия по номинальным и установочным параметрам

Любое электрооборудование имеет номинальные параметры своей эксплуатации. Этот фактор является одним из наиболее важных и именно игнорирование этих параметров зачастую приводит к пожарам и поломках в электросети.

А игнорирование установочных параметров приводит к проблемам на стадии монтажа, поэтому розетки и выключатели легранд следует выбирать, исходя из условий их эксплуатации.

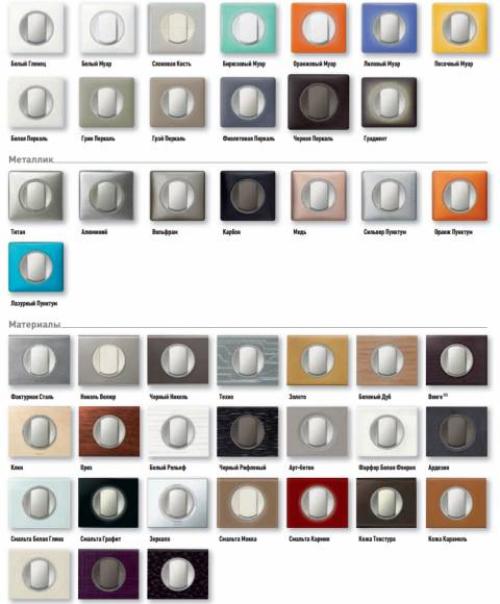

Разнообразие цветовых решений для розеток и выключателей

Итак:

Прежде всего, следует обратить внимание на тип вашей электропроводки. При монтаже открытой проводки розетки и выключатели следует выбирать соответствующего типа. Если же монтируется скрытая проводка, то и электроустановочные аппараты должны иметь утопленное исполнение.
Специально для установки в не очень удобных местах французская компания выпускает розетки с углом наклона в 45⁰С. Это позволяет их монтировать в углах и на стыке стены и пола.
Что касается номинальных параметров, то одним из важнейших здесь является напряжение питающей сети. Для нашей страны актуальным считается напряжение в 380В трехфазной цепи и 220В однофазной сети.

Обратите внимание! Согласно п.1.7.73 ПУЭ, розетки разных классов напряжений должны иметь конструкционные отличия, не позволяющие вставить в них вилку, предназначенную для другого класса напряжения.

Еще одним важным параметром является номинальный ток. Для этого параметра следует отдельно рассматривать выключатели и розетки. Ведь для выключателей Легранд номинальные токи могут быть 6, 10 и 16А. Причем, наиболее распространенной группой являются выключатели на 10А.
Для розеток номинальный ток зависит от класса напряжения розетки. Так, для однофазной сети французская компания выпускает розетки в 10, 16, 25 и 36А. Причем, розетки на 36А имеют конструкцию, подобную конструкциям с трехфазными розетками. Для трехфазных розеток номинальные токи составляют 16, 25, 36 и 63А.
Что касается влаго- и пылезащищённости, то здесь выбора практически нет. Все представленные установочные коробки, выключатели розетки Legrand имеют IP Что является достаточным для наружной установки, но в случае установки в особо влажных и запыленных помещениях вам потребуется специальный заказ у компании.

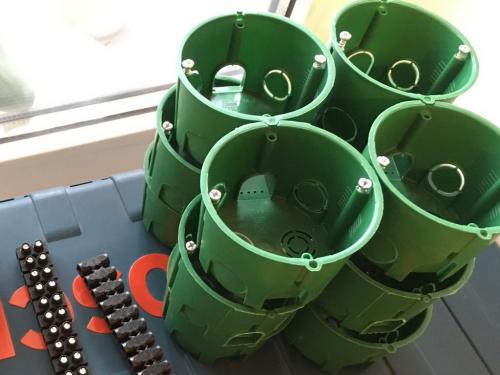

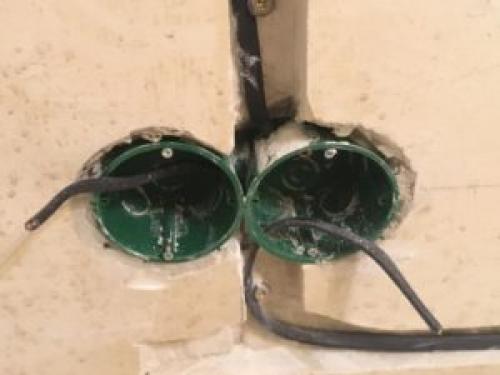

Отверстие под розетку размер. Размеры подрозетников

При начале работы с электрикой один из самых частых вопросов — какой размер у подрозетников, на каком расстоянии сверлить отверстия под них?

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — это диаметр, а 45 — глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

В зависимости от производителя и решаемых задач размеры подрозетников немного варьируются:

Диаметр может быть 68 мм или 60 мм, в редких случаях — до 72 (это «внешняя» кромка для Легранда, в стандартный цилиндр 68 мм сам подрозетник влезает);
Глубина зависит от типа устанавливаемой «начинки» и в минимуме составляет 40 мм, в максимуме — может достигать 60 и даже 75−80мм.

Следует также знать, что кроме стандартных компоновок существует подрозетники для гипсокартона — они стоят чуть дороже из-за небольших лапок, закреплённых на болтах. За счёт этих держателей корпус фиксируется на обратной стороне листа ГКЛ.

Подрозетники стандартных размеров 65×45

Размеры инструмента

Места для подрозетников в бетоне сверлятся коронкой на 68 мм — она стандартная. Существуют небольшие цилиндры для 60 мм подрозетников, но брать для дома такую оснастку не стоит — лишний сантиметр несложно закрыть алебастром или штукатуркой, а оказаться в ситуации, что подрозетник не лезет в гнездо не стоит. Для работы с высокопрочными материалами используют алмазные коронки. Расстояние между центрами сверления остаётся 71 мм при любых размерах.

При сверлении в кирпиче и бетоне следует делать отметку глубины на самой коронке, чтобы не пробурить отверстие слишком глубоко. Особенно опасны в этом смысле межкомнатные перегородки, толщина которых может составлять всего 80−90мм.

Для гипсокартона используется отдельная коронка. Сверлить коронкой по бетону в гипсокартоне не следует — материал слишком сильно разрушится. Если нет отдельной оснастки для ГКЛ — лучше воспользоваться ножовкой и вырезать отверстие по разметке.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Размер четверной розетки. Размер современной розетки с рамкой

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

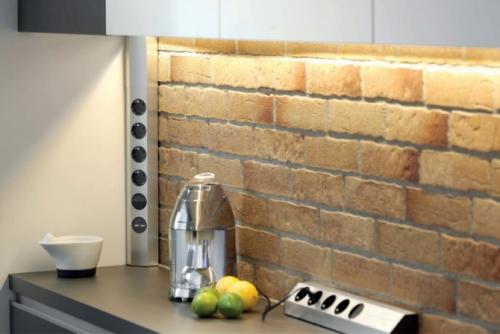

Размер накладной розетки. Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

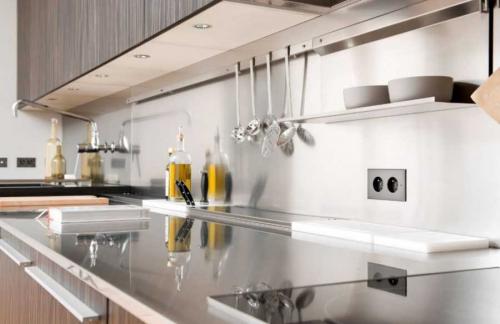

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

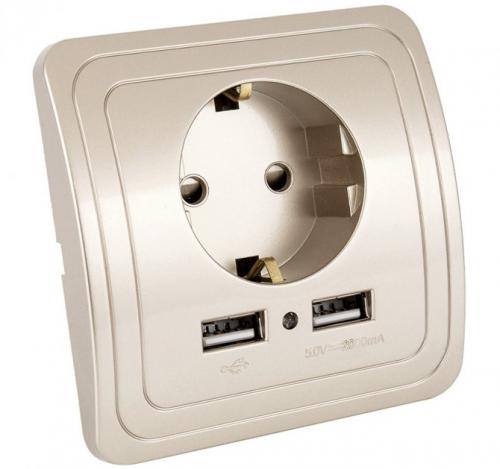

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

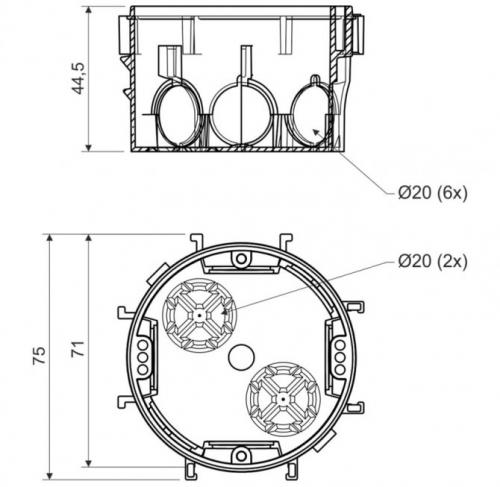

Типовые размеры монтажных коробок:

Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Размер розетки шнайдер. Каталог серий Schneider Electric

Компания Schneider Electric прочно заняла лидирующие позиции на рынке электроустановочных изделий благодаря многолетнему опыту и современному оборудованию, позволяющему использовать различные материалы, текстуры и технологии.

Серии выключателей и розеток Schneider Electric в каталоге поражают разнообразием.

Декоративные модели Odace впишутся в стиль хай-тек, арт-деко и подобные.
Модернистские тенденции прослеживаются в изделиях Unica Quadro.
Среди других серий Schneider Electric отмечают Unica Хамелеон. Широкий выбор цветов рамок в сочетании с изысканными формами делают изделия популярными среди творческих людей, предпочитающих оригинальный подход к оформлению помещения.
Интерес представляет линейка Sedna. В моделях сочетается высокая функциональность с изысканным дизайном.

Несколько серий розеток и выключателей Schneider и множество разнообразных цветов у каждой серии позволяют подобрать изделие в соответствии со стилем помещения и предпочтениями его владельцев. Для производства электротехнического оборудования применяются камень, стекло, дерево и другие материалы, имеющие эстетичный внешний вид, безопасные и экологически чистые.

Продукция Schneider Electric (Шнайдер Электрик) ориентирована на тех, кто привык к качеству, но не желает переплачивать лишнее. Производитель позаботился о том, чтобы изделия стали эталоном безупречного дизайна и функциональности среди подобных товаров, но при этом оставались доступными для потребителей с разными доходами и вкусовыми предпочтениями.
