Водоснабжение частного дома из скважины схема. Типовая схема водоснабжения от скважины

Водоснабжение частного дома из скважины схема. Типовая схема водоснабжения от скважины

Типовая система водоснабжения от скважины состоит из следующих элементов:

1. Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
2. Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.

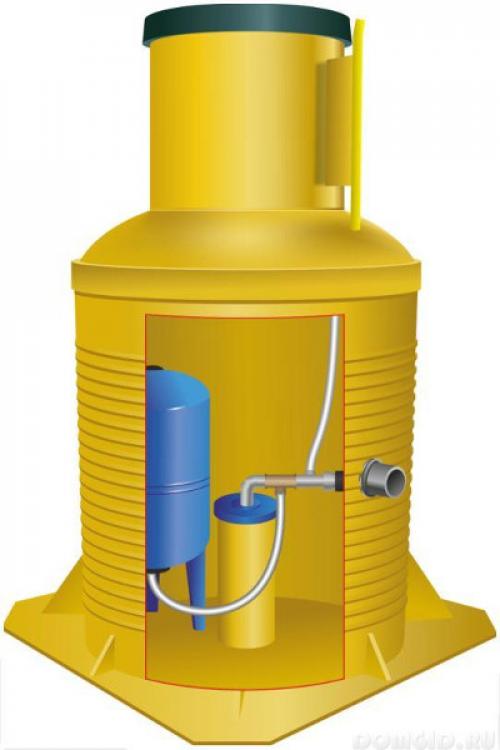

3. Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.

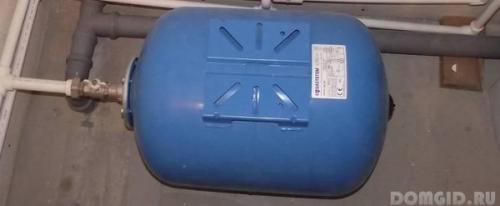

4. Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного » запаса воды и оптимизации работы насоса.
5. Насосная станция формирует стабильный напор во внутреннем водопроводе.
6. Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.
7. Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.

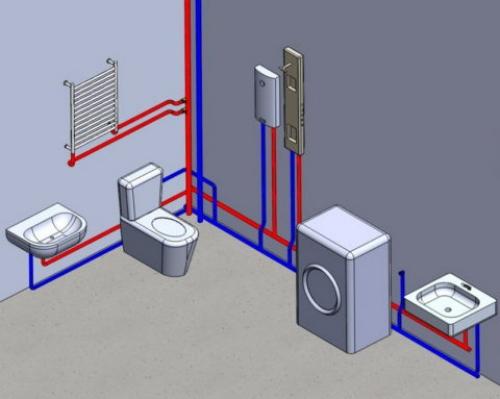

Монтаж системы водоснабжения в частном доме. Схема подключения воды в частном доме

Первый этап обустройства внутреннего водоснабжения частного дома – разработка схемы. Вам нужно будет определить, сколько придется размещать точек горячего и холодного водоснабжения и где они будут находиться. Чем больше мокрых зон в доме, тем сложнее будет выглядеть схема. Параллельно желательно нарисовать и схему водоотведения. В идеале всем этим лучше заниматься не просто до начала монтажа системы водоснабжения дома, но и до строительства дома. Так вы сможете проложить трубы скрыто в полу и стенах, сделать более грамотную разводку и сэкономить много денег.

Кроме того, схема поможет рассчитать точное количество материалов, труб и фитингов, а также будет проще подобрать бойлер для горячей воды.

Совет! При проектировании дома нужно обратить внимание на несколько моментов. Во-первых, в 2-х и более этажных домах санузлы должны располагаться строго друг над другом. Если трубы водоснабжения еще можно провести под потолком или сделать скрытую проводку в полах, то со 110-ой трубой канализации это сделать не выйдет. Во-вторых, мокрые зоны (котельная, кухня, санузел) желательно располагать с одной стороны дома, а не так что кухня с одной стороны коридора, а котельная с санузлом – с другой. Это позволить сделать тройниковую разводку с возможностью слива воды из системы самотеком в холодное время года.

По возможности запланируйте в доме небольшую комнату под котельную или техпомещение. В ней будет удобно разместить узел автоматики, гидроаккумулятор, котел системы отопления. Зачастую в двухэтажном доме для котельной выделяют пространство под лестницей.

Наличие техпомещения желательно:

• При обустройстве скважины с адаптером, так как автоматика и гидробак размещаются в доме.
• При обустройстве колодца с насосной станцией, так как станция шумит и занимает много места.
• При горячем водоснабжении от системы отопления.

Водоснабжение частного дома из скважины без гидроаккумулятора. Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

• использование насоса для подачи воды к точкам водоразбора напрямую;
• подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Существует множество интересных решений, но самыми практичными и экономными являются автоматизированные системы орошения. Они работают только в периоды, когда нет дождя, и устанавливаются везде, где необходим регулярный полив – в огороде, у клумб, на газонах.

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

Порядок монтажа оросительной системы:

• размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
• устанавливаем дождеватели, капельную систему, шланги для полива;
• обустраиваем насосную группу – поверхностный агрегат и реле давления;
• подключаем подачу воды, тестируем систему на протечки;
• если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
• производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
• подключаем контроллер и датчик дождя;

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

Комплект для водоснабжения дома. Насосное оборудование для водоснабжения частного дома: разновидности и схемы подключения

Водяные насосы

Сегодня нам с уважаемым читателем предстоит обсудить насосы для водоснабжения частного дома. Мы выясним, какими они бывают, какие функции выполняют и как подключаются к водопроводу. Приступим.

Перечень оборудования

Вот список разновидностей насосов, которые применяются в системах водоснабжения коттеджей:

• Повышающие;
• Циркуляционные;
• Поверхностные (а также насосные станции на основе поверхностных насосов)
• Погружные.

Перейдем к более близкому знакомству.

Повышающий насос

Зачем нужен— нетрудно догадаться по его названию: он увеличивает напор  воды.

Знакомая проблема, не правда ли?

Причиной чрезмерно низкого напора могут стать:

• Неровности рельефа местности. В коттедже, расположенном на возвышении, давление воды будет ниже, чем в таком же коттедже в нижней части склона;
• Большое количество подключенных к магистральному водопроводу потребителей;
• Зарастание стального трубопровода отложениями и ржавчиной.

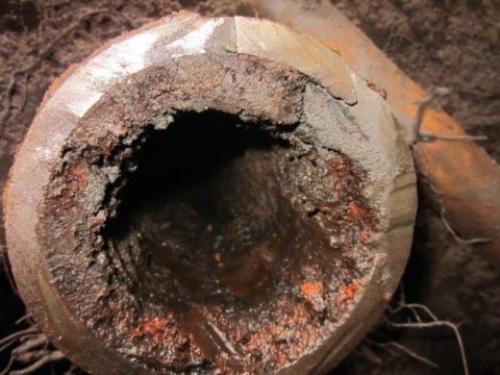

Типичное состояние стального водопровода

Устройство и характеристики

Вот описание вполне типичного повышающего насоса, взятое с сайта широко известного в Украине интернет-магазина:

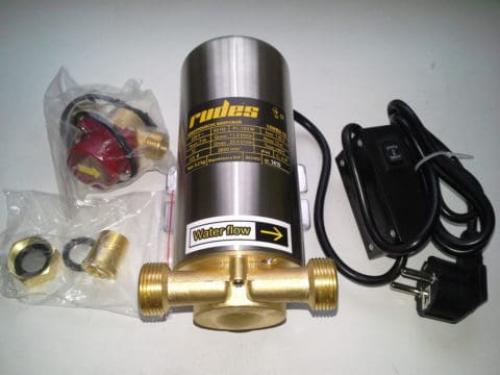

Насос для повышения напора

Подчеркиваем: повышающий насос для домашнего водоснабжения не обеспечит вас водой, если она не доходит до вашего дома. Для его работы необходимо избыточное давление в водопроводе, пусть и небольшое.

Схема подключения

Насос устанавливается на вводе водоснабжения коттеджа. Перед ним и после него желательно установить краны, позволяющие снять прибор для ремонта или обслуживания без полного осушения водопровода.

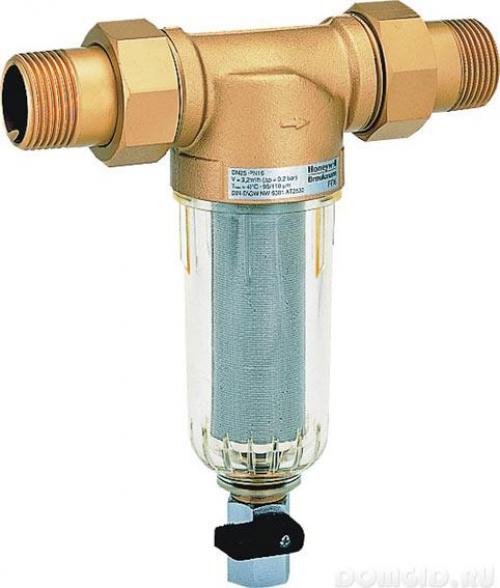

Кроме того, полезен фильтр грубой очистки перед насосом: он защитит крыльчатку от контакта с песком и окалиной, нередко попадающими в магистральный водопровод в процессе ремонтных работ.

Схема подключения повышающего насоса

Циркуляционный насос

В этом случае установленный на горячее водоснабжение дома насос обеспечивает непрерывную циркуляцию воды в контуре. Зачем это нужно?

Циркуляционная система ГВС имеет два преимущества перед тупиковой:

1. Она способна обеспечить мгновенную подачу нагретой воды к любой точке водоразбора. В тупиковой системе воду приходится подолгу сливать до ее нагрева;
2. Она обеспечивает круглосуточную работу водяных полотенцесушителей. В тупиковой системе они нагреваются только при расходе горячей воды.

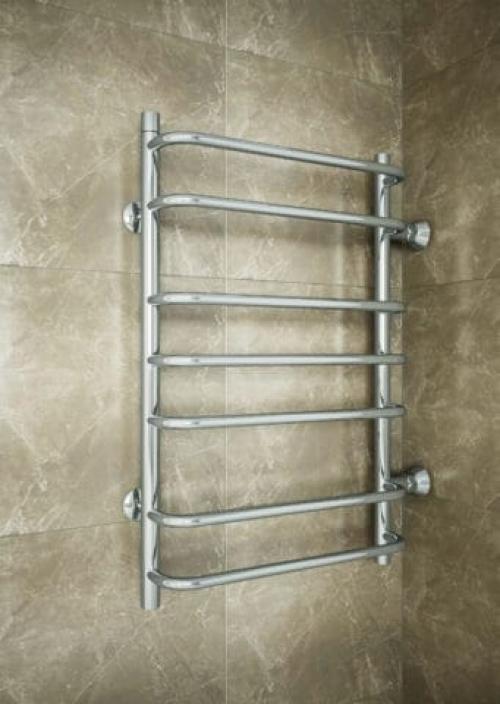

Работа полотенцесушителя обеспечивается непрерывной циркуляцией воды

Впрочем: если первая проблема для вас неактуальна ввиду небольшой протяженности водопровода, проще заменить водяной полотенцесушитель электрическим. Он потребляет всего 40-100 ватт  — примерно столько же, сколько и.

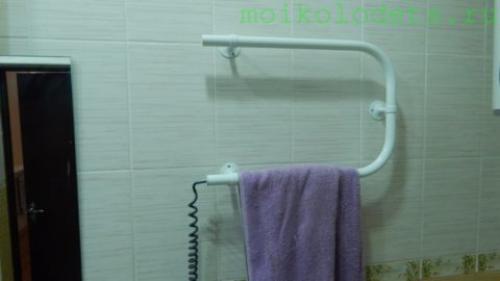

На фото — электрический полотенцесушитель в доме автора. Потребляемая мощность — 40 Вт

Устройство и характеристики

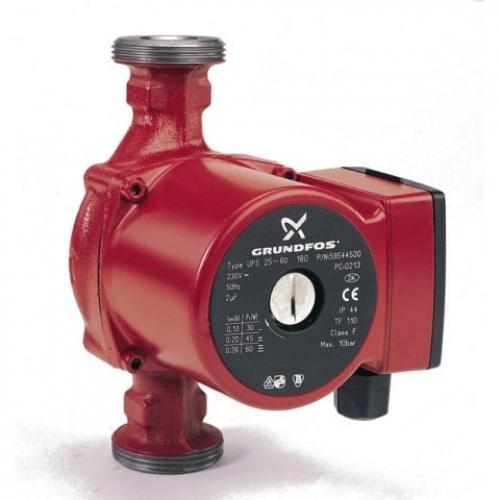

В этом случае образцом для изучения нам послужит циркуляционный насос Грундфос для водоснабжения дома — модель UPS25-60 180.

Наш герой

Схема подключения

Насос устанавливается в разрыв замкнутого контура ГВС. И в этом случае желательно предусмотреть пару кранов для его отключения без сброса водопровода.

В контуре с автономным водонагревателем водоснабжение может быть организовано по одной из двух схем:

1. С подключением к двум патрубкам водонагревателя (если работа в циркуляционной системе водоснабжения предусмотрена его производителем);

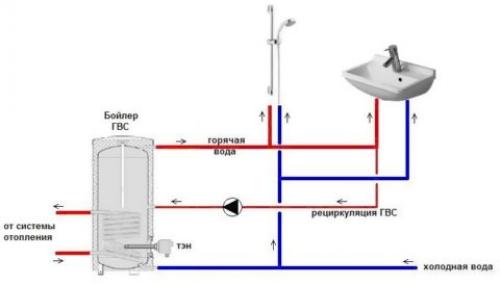

Схема с бойлером косвенного нагрева, оснащенным дополнительным патрубком для рециркуляции

1. С использованием термосмесительного узла, стабилизирующего температуру воды в замкнутом контуре. В этом случае может использоваться любой водонагреватель с двумя патрубками.

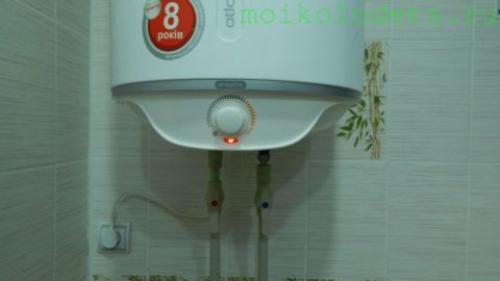

Большинство бойлеров имеет всего два патрубка для подключения

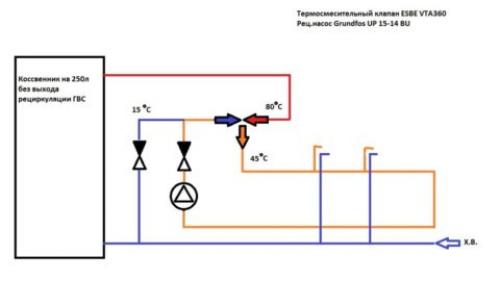

Схема ГВС с бойлером без вывода для рециркуляции и термосмесителем

Поверхностный насос

Поверхностный насос для водоснабжения загородного дома применяется, как правило, для наполнения емкости-ресивера из открытого водоема, колодца или неглубокой скважины.

Справка: поверхностные насосы способны поднять воду с глубины до 8-9 метров. Ограничение связано с давлением атмосферного воздуха на уровне поверхности грунта:  оно вытесняет воду во всасывающую трубу, когда рабочее колесо создает в ней разрежение.

Типовые схемы водоснабжения частного дома. Устройство водопровода

• Подача ГВС непосредственно из теплосети не запрещена СП, но и не рекомендуется к использованию. Для приготовления горячей воды при наличии технических возможностей следует использовать водо-водяные теплообменники, бойлеры, солнечные коллекторы и другие локальные источники тепловой энергии;

ГВС с солнечным коллектором

• Давление воды на подводке перед нижним в доме сантехническим прибором не должно превышать 0,45 МПа (4,5 кгс/см2). При обосновании (например, возведении коттеджа в районе с высотной застройкой или на склоне) допускается повышение давления до 6 кгс/см2;
• При более высоком давлении воды в магистральном водопроводе ввод следует снабдить редуктором;

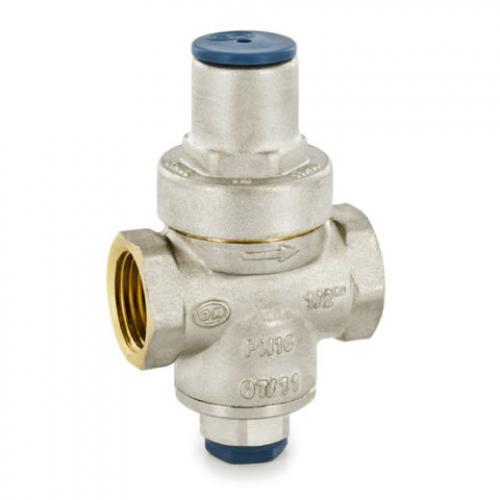

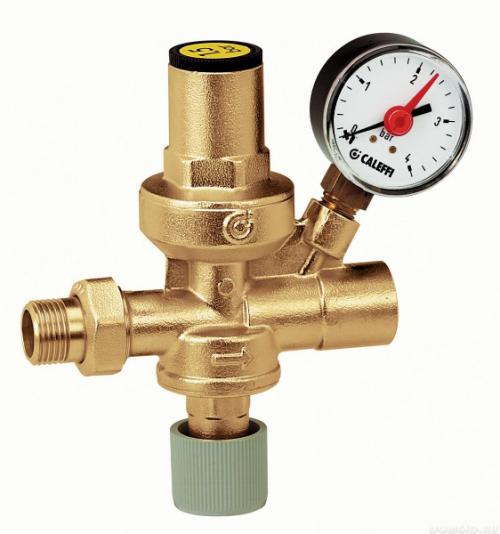

Поршневой регулятор напора

• Для обеспечения рекомендованной температуры ГВС следует предусматривать циркуляцию воды в водопроводе горячего водоснабжения в отсутствие водоразбора. Тупиковые системы ГВС (без циркуляции) рекомендуется проектировать лишь при небольшом расстоянии от водонагревателя до наиболее дальних сантехнических приборов;

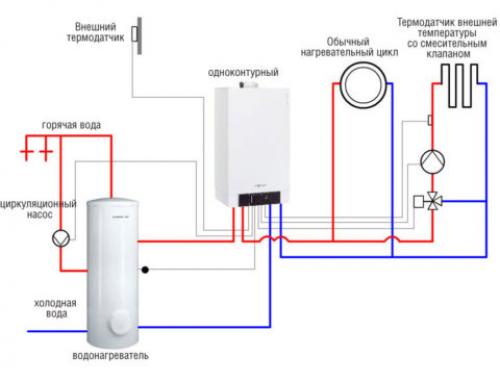

Водоснабжение с рециркуляцией ГВС

• Водяные полотенцесушители должны подключаться к циркуляционному водопроводу ГВС с обязательной установкой кранов и байпаса. В отсутствие циркуляции горячей воды СП предлагает устанавливать электрические полотенцесушители;

Примечание автора: эти приборы более чем экономичны. Потребление сушилки среднего размера — от 50 до 100 ватт, то есть столько же или меньше, чем у циркуляционного насоса.

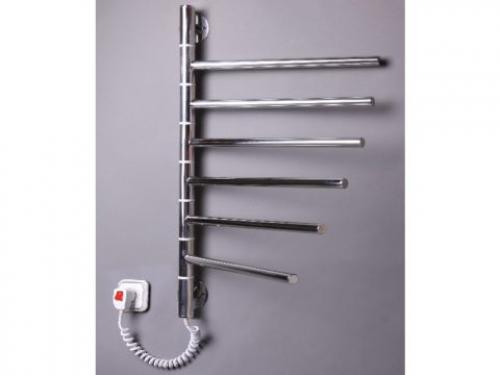

Электросушилка мощностью 50 Вт

• Схема водоснабжения типового дома должна предусматривать разводку воды по подвалу, подполу или теплому чердаку. Допускается прокладка водопровода под съемным напольным покрытием нижнего этажа или под потолком в нежилых помещениях на верхнем этаже;
• Открыто трубы рекомендуется прокладывать по стенам кухонь, душевых и туалетов. В прочих помещениях в приоритете скрытая разводка воды;
• В жилых зданиях допускается использовать как тройниковую, так и последовательную разводку водоснабжения. Что это такое, мы расскажем немногим позже, в соответствующем разделе;
• Водопровод может проходить рядом с канализационными трубами только в проходных каналах (например, через перегородки подвала). При этом трубы водоснабжения должны быть смонтированы выше канализационных;
• Горизонтальные трубы ГВС при открытом монтаже разводятся над трубами ХВС. В этом случае восходящий поток теплого воздуха не будет нагревать холодную воду;

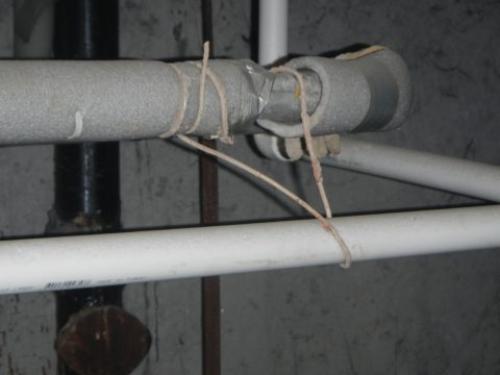

При открытом монтаже горячие трубы разводятся над холодными

• Розливы водоснабжения нужно прокладывать с уклоном 0,002 (впрочем, в стесненных условиях допускается уменьшение уклона вдвое) с монтажом в нижней точке сбросника. Это позволит при необходимости полностью осушить водопровод на время ремонта арматуры или для того, чтобы не дать ему замерзнуть;
• Водопровод ХВС прокладывается через помещения с температурой, не опускающейся в течение года ниже +2°С. При необходимости прокладки через более холодные помещения, трубопровод теплоизолируется и комплектуется греющим кабелем;
• Трубы ГВС и ХВС (кроме подводок к отдельным точкам водоразбора) рекомендуется теплоизолировать. На горячей воде изоляция уменьшает нецелевые потери тепла, на холодной — образование конденсата.

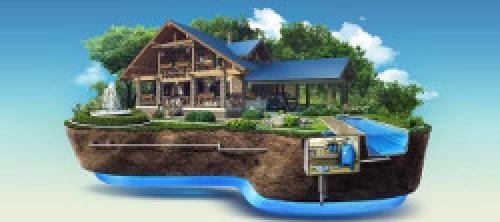

Разводка воды из скважины в дом и на полив. Водопровод на дачном участке от скважины своими руками 5 3

Обеспечение частного дома или дачного участка водой – один из основных аспектов комфортной жизни человека. Полноценное водоснабжение и правильное водоотведение позволяют решить ряд бытовых вопросов, а также дают возможность использовать все блага цивилизации: стиральную и посудомоечную машинку, различную сантехнику.

Наиболее распространенный способ водоснабжения – подача воды из скважины. Рассмотрим основные этапы обустройства водоснабжения дома и практические рекомендации, обеспечивающие надежность и стабильность работы водопроводной системы.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.



3. Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

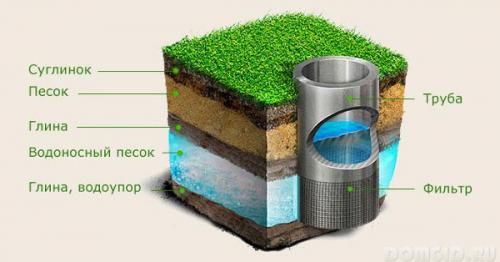

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

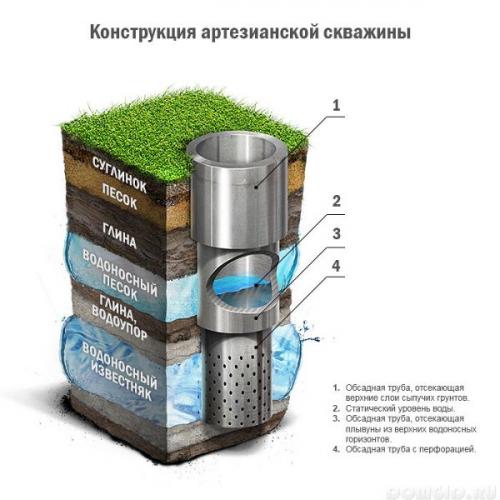

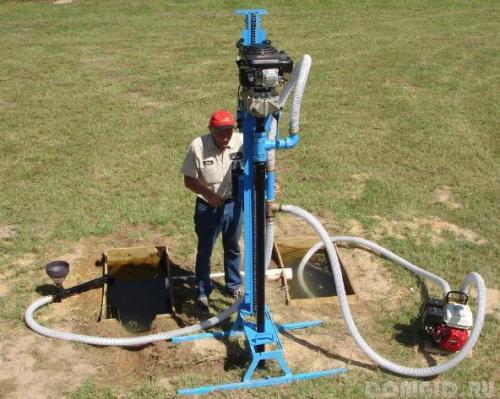

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

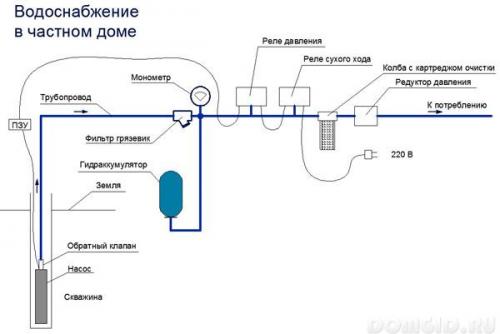

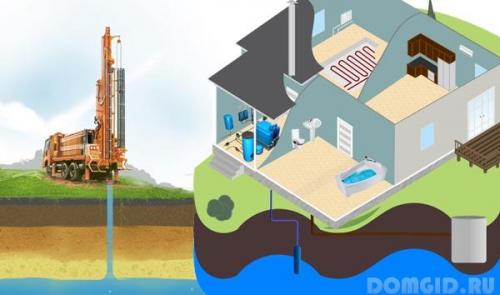

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. Скважина – источник воды.
2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.



3. Автономная насосная станция или глубинный насос для забора воды из скважины.
4. Обратный клапан препятствует движению воды в обратном направлении.
5. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.



6. Водоочистные фильтры:

• фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
• фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.
