Сливной механизм для унитаза располагается внутри бачка. Он не отличается сложной конструкцией, но выполняет важные функции. Сливной механизм отвечает за слив воды из бачка, наполнение емкости водой, контроль над уровнем воды, что исключает вероятность переполнения резервуара в момент достижения жидкостью определенного уровня.

Принцип работы сливного бачка состоит в следующем. Вода поступает в емкость через наливной клапан, который может находиться в стенке или днище бачка. По мере наполнения емкости активируется запорное устройство в виде поплавка или клапана, которое перекрывает подачу жидкости в момент достижения ею определенного уровня, блокируя наливной клапан.

Когда возникает необходимость выполнить смыв воды, оказывают воздействие на кнопку или рычаг, благодаря чему открывается запорный клапан сливного бачка унитаза. В результате жидкость поступает в чашу унитаза. Аналогично работают системы с двойной кнопкой. Когда нажимают на маленькую кнопку, из резервуара выливается часть воды, когда на большую – осуществляется полный слив.

Обратите внимание!  Сливной механизм бачка унитаза с кнопкой на два режима обеспечивает экономию воды.

Вода может поступать в бачок через клапан, который находиться в днище или стенке.

Слив воды влечет за собой понижение уровня жидкости в емкости. Это способствует активации контрольных устройств, вследствие чего выпускной клапан открывается и бачок наполняется водой.

Устройство сливного бачка унитаза с кнопкой с нижним подводом воды. Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка слива бачка унитаза с двойной кнопкой. Регулировка смывного бачка унитаза с двумя кнопками

Знакомьтесь — смывной бачок для унитаза

Если вас интересует, как отрегулировать смывной бачок унитаза, то в первую очередь нужно ясно представлять себе его устройство, так как большой ассортимент таких приборов схож только принципиально, но каждый из них отличается нюансами.

Приведение сливного механизма в рабочее состояние может осуществляться сбоку, давлением на рычаг, либо поднятием или нажатием на шток по центру крышки. Кроме того, может отличаться и регулировка уровня воды в резервуаре, способ слива (большой/малый) и так далее .

Обо всём этом и пойдёт речь ниже, а также к вашему вниманию —

Такие разные бачки

Общий принцип работы

Примечание. Любая из моделей, вне зависимости от сроков её проектирования является вполне пригодной для работы. Но для всех них существует одно главное условие — правильная регулировка. Сливные бачки нового типа с заводскими настройками «по умолчанию» в регулировке не нуждаются, хотя это вполне возможно в случае необходимости.

• Как уже было отмечено в начале этой статьи, разнообразие моделей ёмкостей, используемых для слива с унитаза, никак не влияет на общий принцип работы уже в течение нескольких десятков лет — вода по-прежнему попадает в унитаз через сливной клапан и её уровень регулируется поплавком. Кроме того, инструкция в любом случае требует, чтобы резервуар с водой находился только сверху и он может быть расположен на тарельчатой подставке самого унитаза, на стене, под потолком или в нише, внутри стены — но, в любом случае — сверху.
• Также смывной механизм для бачка унитаза или запорная арматура, как её ещё называют, всегда обеспечивает доступ воды и наполнение ёмкости в автоматическом режиме, без постороннего вмешательства, хотя уровень можно регулировать в любой из моделей. Управление (слив) осуществляется только вручную, при помощи ручки, кнопки или клавиши, которыми поднимается запорный клапан и резервуар опорожняется полностью или частично. После того, как определённый объём воды поступает через сифон в унитаз, выпускной клапан занимает исходное положение и бачок заполняется заново до нужного предела.
• Уровень воды в исходном состоянии или регулировка смывного бачка унитаза любого образца производятся с помощью поплавка, который соединён рычагом с запорным клапаном на подаче воды. Поплавок всегда плавает на поверхности и при повышении уровня воды он тоже поднимается вместе с рычагом и в определённый момент рычаг доводит клапан до положения «закрыто» — после этого подача воды прекращается.

Источник: https://stroika-i-remont.info/novosti/slivnaya-sistema-bachka-unitaza-raznovidnosti-armatury-slivnogo-bachka

Принцип работы смывного бачка с донным клапаном. Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

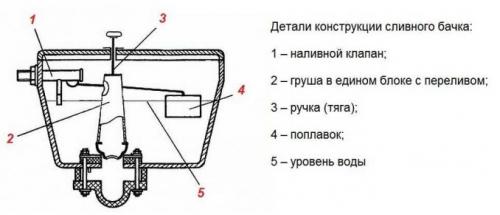

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

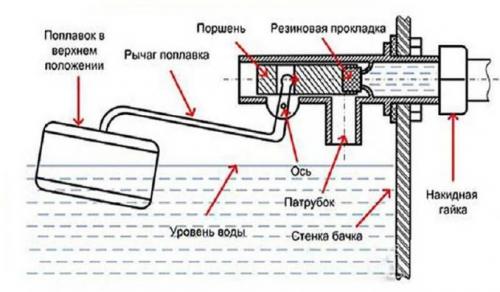

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Почему не набирается вода в бачок унитаза с кнопкой. Как и что будет ремонтировать мастер

Все мы любознательные люди, поэтому кроме вопроса, вполне распространённого среди заказчиков услуги – почему в сливной бачок не набирается вода, мы хотим узнать, что именно будет делать мастер. У нас нет секретов. Мы не скрываем своих действий и с удовольствием поделимся информацией. Мастерство заключается в длительной — более 10 лет, работе наших специалистов, в их опыте и навыках, а не в секретных действиях.

Если в бачок унитаза не поступает вода из-за перекоса или неправильной установки поплавка – исправим и покажем, как в будущем это сделать самому.

При трещинах в подающем шланге, когда долго набирается вода в бачок унитаза, необходима замена шланга. Протечки могут быть настолько незначительными, что их придётся определять с помощью несложных тестов.

Если есть подозрения, что вода не поступает в бачок унитаза из-за засора клапана, то мастер, убедившись в этом, устранит и эту проблему. Он отключит подачу воды, снимет подающий шланг и проверит место соединения шланга и сантехнического устройства.

Если вода долго набирается в бачок унитаза из-за засора, то возможно придётся разбирать устройство. Для наших специалистов это привычная работа.

Очень часто бачок унитаза плохо набирает воду из-за отложений ржавчины и солей. В этом случае возможно применение специальных химических веществ для растворения отложений и очистки системы слива.

Еще одна причина, по которой не поступает вода в бачок унитаза – все детали установлены и прикручены с большим усилием. Крепления просто «перекручены» и не функционируют, как положено. В таких случаях достаточно ослабить сборку в некоторых местах, чтобы бачок вновь стал работать.

Банальных причин, которые влияют на то, что ваш бачок унитаза плохо набирает воду, может быт множество, но все они легко будут выявлены нашими мастерами и устранены в самые короткие сроки.

Если унитаз не набирает воду в бачок, то лучшее, что вы можете сделать самостоятельно – набрать наш номер телефона. Ваши проблемы – это наша работа, которую мы делаем лучше других.

Позвонив нам по телефону, вы решите сразу несколько проблем:

• ваш унитаз будет работать нормально;
• вы получите несколько дельных советов по его дальнейшей эксплуатации;
• вы найдете компанию, которая постоянно будет решать все ваши сантехнические проблемы;
• ваша сантехника, благодаря нам, будет работать всегда.

Просто позвоните и решите свои проблемы быстро и надолго.

Принцип работы смывного бачка. Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

• после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
• сток в систему перелива закрывается;
• вода из бачка подается в чашу унитаза для смыва.

Функционирование слива

Наполнение бачка водой:

• когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
• по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
• когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

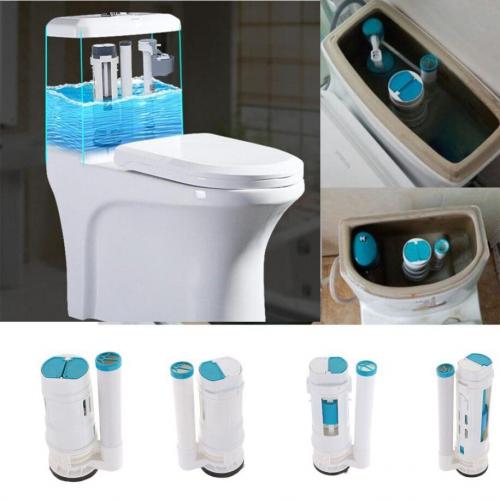

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

Кнопочная

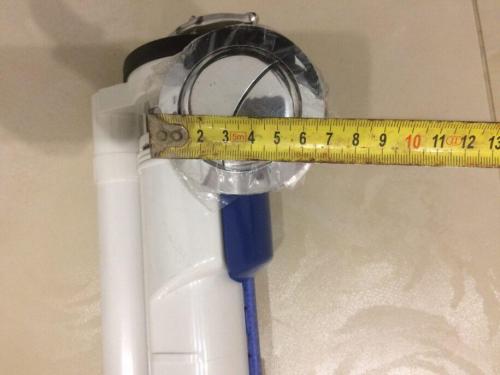

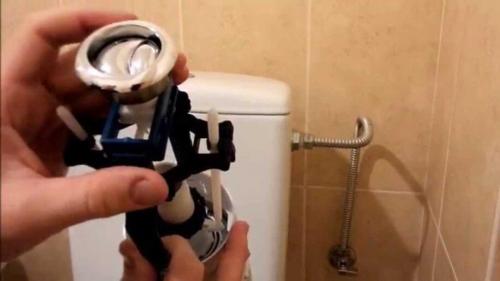

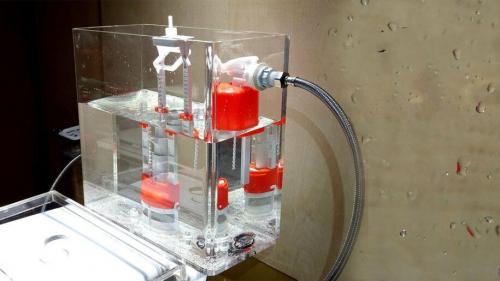

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

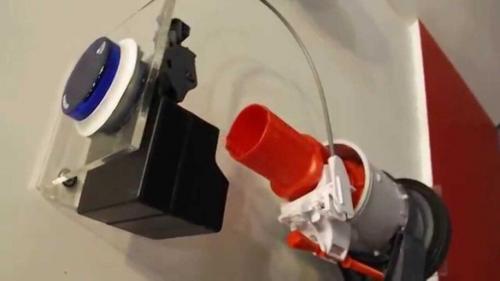

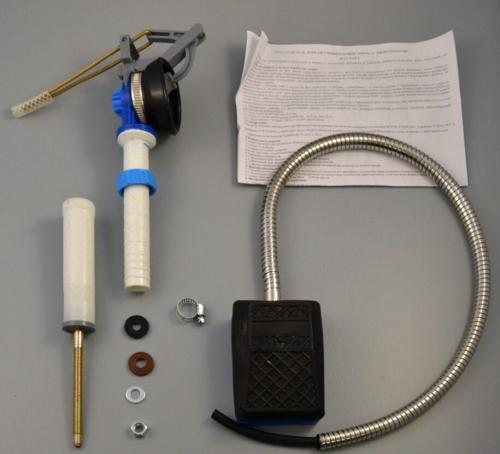

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

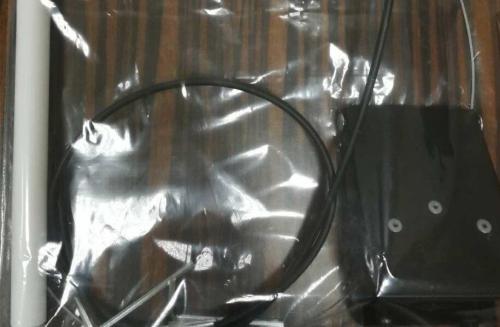

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;
• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.
