Лестница деревянная на второй этаж своими руками с поворотом. Исходные данные

Лестница деревянная на второй этаж своими руками с поворотом. Исходные данные

Любая металлическая лестница или конструкция из дерева, бетона и других материалов, легко проектируется с помощью ключевых показателей, таких как:

• габариты проёма (длина, ширина, высота (значения P1, P2, P3);
• толщина и свес края ступеней (S1, S2);
• количество верхних и нижних ступеней (S3, S4);
• ширина марша (S5);
• уровень верхней (последней) ступени;
• толщина и ширина косоуров (T1, T2);

Вычисление угла наклона лестницы, размеров ступеней, косоуров (или тетивы) и визуальная обрисовка необходимы для определения стоимости изготовления конструкции и выполнения монтажных работ. Например, лестница на второй этаж из дерева с поворотом на 90 и площадкой очень часто изготавливается из заводских частей, которые выпускаются по определённому размеру. Зная эти данные, легко рассчитать всю конструкцию целиком.

При указании исходных параметров важно учитывать некоторые особенности:

• Высота проёма подразумевает высоту всей конструкции – это расстояние от чистового пола первого этажа, до чистового пола второго этажа.
• Ширина и длина проёма – указываются с учётом площадки и пролётов от крайних точек конструкции.

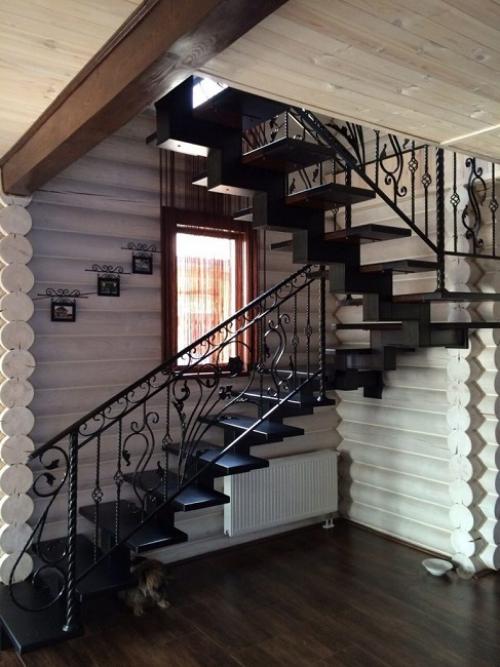

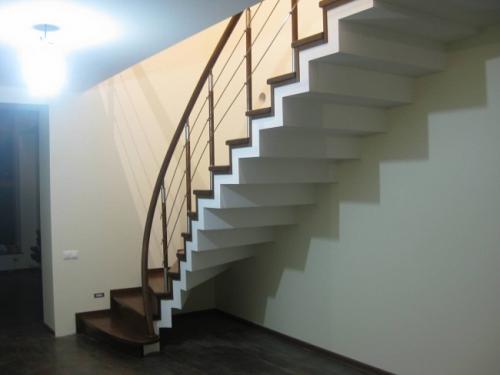

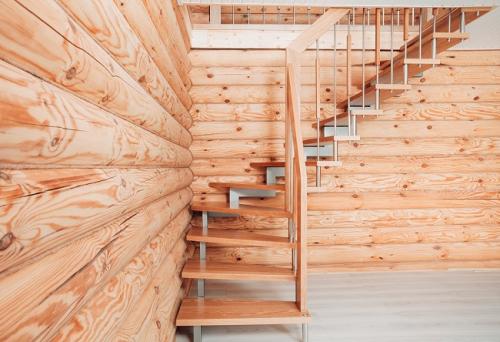

Варианты лестниц на второй этаж в частном доме если мало места. Обзор лестниц на второй этаж для частного дома

Отличительная особенность частного дома со вторым этажом или мансардой — это внутренняя лестница. И в отличие от многоквартирных домов, она несет еще и эстетическую нагрузку, так как является частью интерьера. Поэтому много значат материалы и форма лестниц.

Материалы

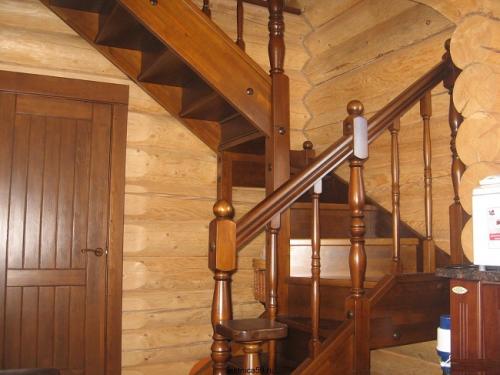

Чаще всего лестницы частного дома делают из дерева. Оно гармонично смотрится и в современных, и в классических интерьерах. А для некоторых стилей это вообще единственный вариант, который будет естественным. Например, в деревянном доме в стиле кантри или традиционного русского сруба.

Металл менее распространен, хотя и он встречается, но чаще в сочетании с деревом, камнем и даже стеклом. Из нержавеющей стали или анодированного алюминия часто изготавливают несущие элементы пролетов и перила, а в интерьерах классического стиля можно найти кованые детали в составе ограждений маршевых пролетов.

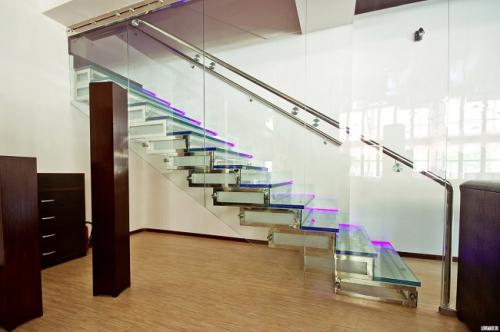

Из закаленного стекла или триплекса изготавливают и ограждения, и даже ступени. В интернете можно найти много примеров, когда из этих материалов делают не только отдельные детали, а всю конструкцию как консольного, так и маршевого типа.

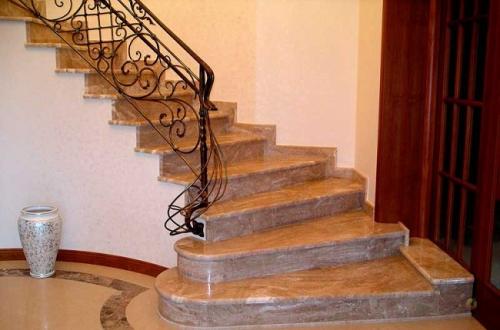

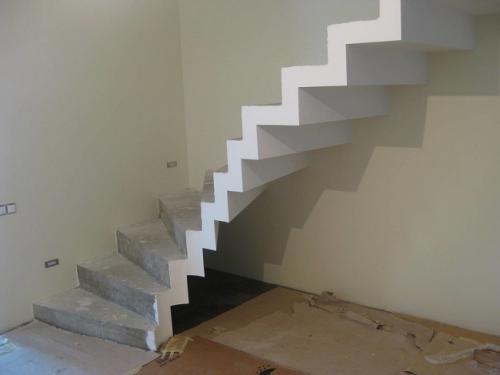

Также могут быть изготовлены лестницы на второй этаж из монолитного железобетона и/или кирпича. В этом случае в качестве облицовки ступеней и подступенков может быть использована плитка из натурального камня или керамогранит.

Каменный агломерат (кварцит, литьевой мрамор) и акриловый камень используются для «отливки» балясин. А листовые материалы идут на отделку ступеней и ограждений.

Виды конструкций

Если рассматривать стационарные лестницы, то по характеру крепления маршей различают следующие варианты конструкций:

• на косоурах;
• на тетивах;

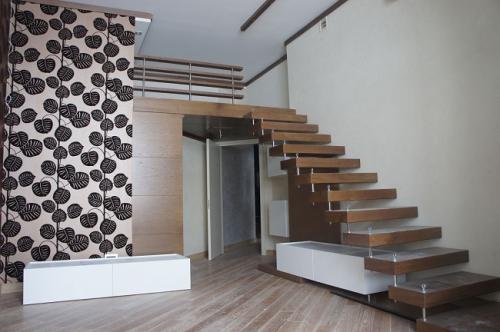

• консольные;
• винтовые.

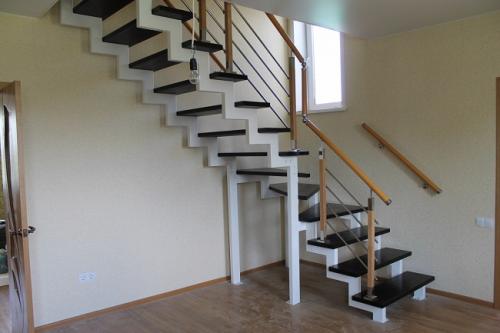

Лестницы на косоурах

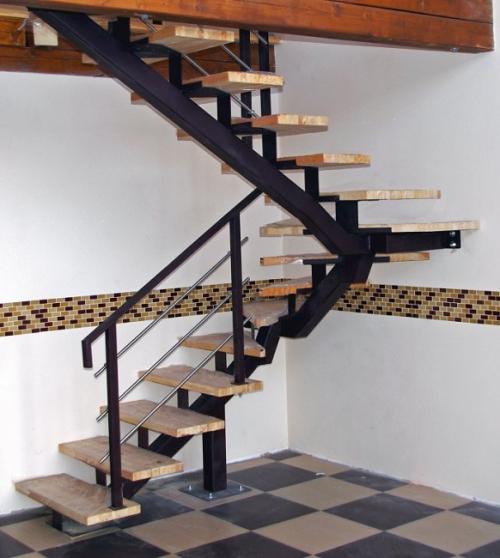

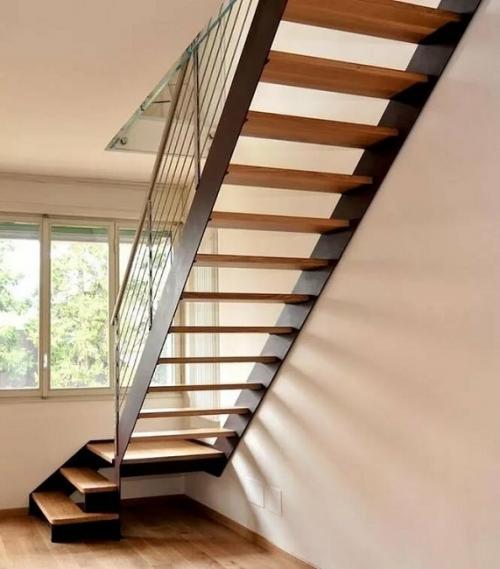

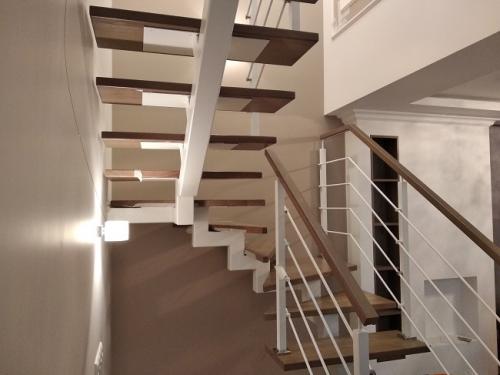

Косоуры — несущие балки с выступами (зубцами) для каждой ступеньки. Это один из наиболее часто встречающихся типов конструкции лестниц. Косоуры не обязательно применяются в паре. Есть лестницы с одним, центральным, несущим элементом.

Их устанавливают, когда необходимо «сэкономить» пространство. Два косоура — это стандартный вариант конструкции.

Три несущих опоры необходимы для широких лестниц, чтобы ступени не прогибались по центру. Обычно центральную несущую балку устанавливают третьей при ширине лестницы более 1.3 м.

Лестницы на тетивах

Тетивы — это опорные балки, которые в чем-то подобны косоурам. Но они могут работать только в паре. Это обусловлено характером крепления ступеней — их устанавливают во внутренние пазы деревянных балок или на опорные пластины, приваренные к металлическим профилям.

Чисто визуально лестница на тетивах смотрится более компактно, но монтировать ее сложнее — необходимо точно выставить тетивы, чтобы пазы или пластины попарно идеально совпали между собой.

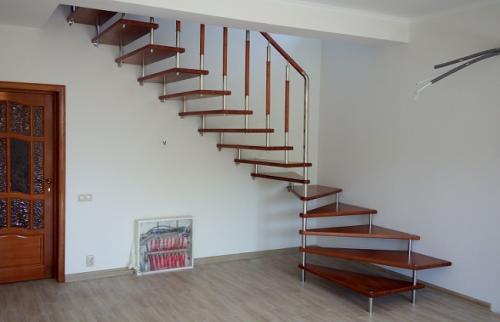

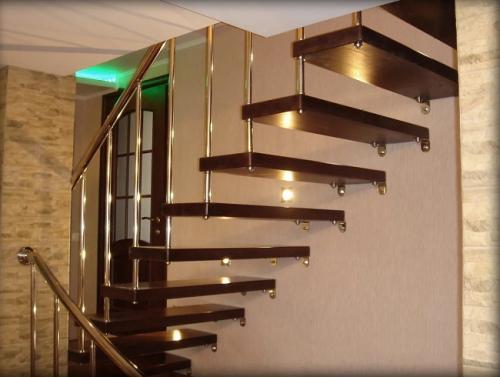

Лестницы на больцах

Это относительно «молодой» тип крепления ступеней между собой. «Больц» это транскрипция немецкого bolzen, или в привычном для нас звучании «болт». Именно болты, винты или резьбовые шпильки и являются основой конструкции. Различают несколько вариантов лестниц на больцах.

Простейшее из них можно представить в следующем виде:

• в каждой ступеньке по углам сверлят две пары отверстий;
• хромированную стальную трубу разрезают на части, равные высоте ступеней;
• отрезки труб вставляют между ступенями и стягивают с помощью резьбовых шпилек с гайками;

В чистом виде лестница на больцах используется не часто. Чтобы выдержать серьезные нагрузки диаметр болта или винта должен быть большим, что приводит к утрате визуальной легкости и «воздушности» конструкции. Поэтому для маршей с большим количеством ступеней используют дополнительные элементы поддержки.

Как сделать простую лестницу. Инструкция по изготовлению входной лестницы

Конструкция будет размещена на улице и подвергаться негативным климатическим воздействиям, а потому надо использовать все возможные мероприятия по увеличению срока ее эксплуатации. Для производства работ нужна циркулярная переносная пила, шуруповерт и измерительные инструменты.

Инструменты для работы

Важно. Все пиломатериалы обязательно минимум два раза пропитываются антисептиками. Пропитывать надо не только боковые плоскости досок, но и торцы.

Именно здесь впитывается больше всего вода, и проникает она очень глубоко. Дело в том, что после высыхания пиломатериалы не впитывают воду в клетки, а только в межклеточное пространство, при этом все поры расположены именно на торце. Пропитанную доску после распиловки на детали надо опять обрабатывать антисептиком по торцам, в противном случае эффект от неполной защиты будет минимальным.

Правила обработки деревянной лестницы

Шаг 1. Замерьте высоту лестницы. Для того чтобы по лестнице было удобно ходить, шаг ступени должен быть в пределах 15–20 см. У нас высота лестницы 90 см, лучше делать 6 ступенек по 15 см. Если целое число не получается, то надо высоту первой изменять и подгонять под общие параметры. Оптимальная глубина ступени 27 см.

Работу начинают с замера высоты

Шаг 2. Сделайте на доске размету клиньев для упора ступенек лестницы. Дело в том, что наша конструкция будет временной, сделать лестницу надо быстро и с минимальной потерей материалов и времени. На доске 150×50 мм размечайте треугольники, один катет длиной 15 см, второй 27 см. Разметку выполняйте при помощи строительного угольника. Таких деталей понадобится 12 шт. — по две на каждую ступеньку.

Делают разметку клиньев на доске

Шаг 3. Напилите треугольники, первый используйте в качестве шаблона.

Используя первую заготовку в качестве шаблона, нарезают остальные клинья

Шаг 4. Прикрутите упорные треугольники на тетиву. Перед этим не забудьте пропитать свежие срезанные плоскости доски. Для фиксации используйте длинные саморезы или гвозди, оба вида метизов отлично держат нагрузку на лестнице.

Полученные клинья прикручивают саморезами к ребру доски

Ша 5. Подгоните низ тетивы для упора о землю. Сделать это просто. Надо помнить, что все ступеньки должны располагаться строго в горизонтальной плоскости, такое же положение должен иметь и срез. Делайте его параллельным ступенькам, тогда он лежит на земле всей плоскостью, а ступеньки будут горизонтальными.

Намечают срез в нижней части тетивы

Шаг 6. Отмерьте место отрезания верхней части тетивы. Здесь алгоритм действий иной. Срез должен быть параллельным не к ступеньке, а к подступенку. Нарисуйте линию и отрежьте доску с учетом этого правила.

Намечают линию среза в верхней части тетивы

Шаг 7. Закрепите тетивы на объекте, расстояние между ними не менее 80 см. Напилите доски для ступенек и прибейте их к упорам. Простейшая лестница готова.

Прикручивают тетивы к основанию и набивают ступеньки

Это очень прочная конструкция, а для ее изготовления требуется минимум времени. Непродуктивными потерями можно считать только 12 шт. небольших угольников, весь остальной пиломатериал поле демонтажа конструкции можно использовать на строительстве дома.

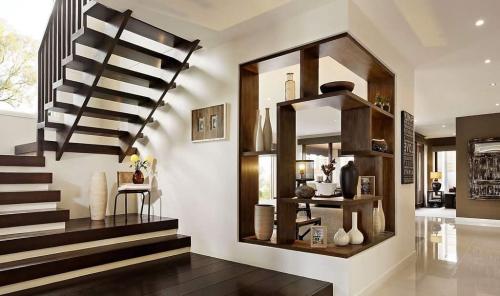

Лестница на второй этаж. Маршевые лестницы

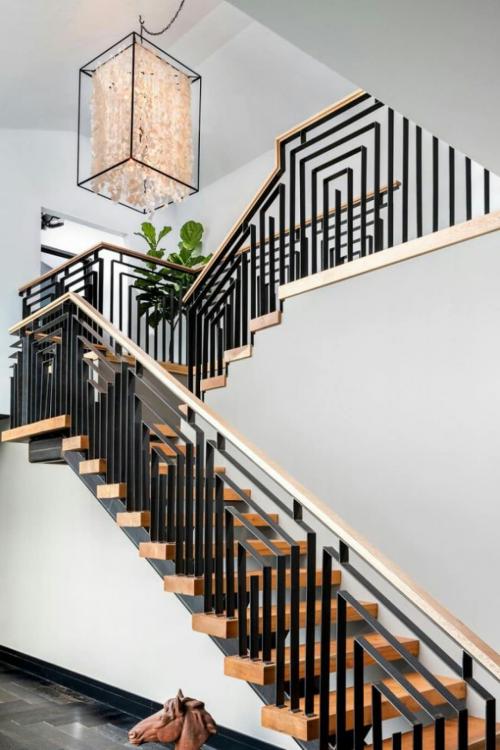

Наиболее удобными и безопасными лестничными конструкциями для частных домов считаются устойчивые и монументальные маршевые лестницы. Марш — это пролет, которых может быть два или три, между ними обустраивается площадка.

Маршевые лестницы различаются по форме

• прямые;
• изогнутые;
• поворотные — П или Г-образные.

Совет! Выбирая конкретную форму, ориентируйтесь на высоту и площадь комнаты, а также удобство расположения второго этажа.

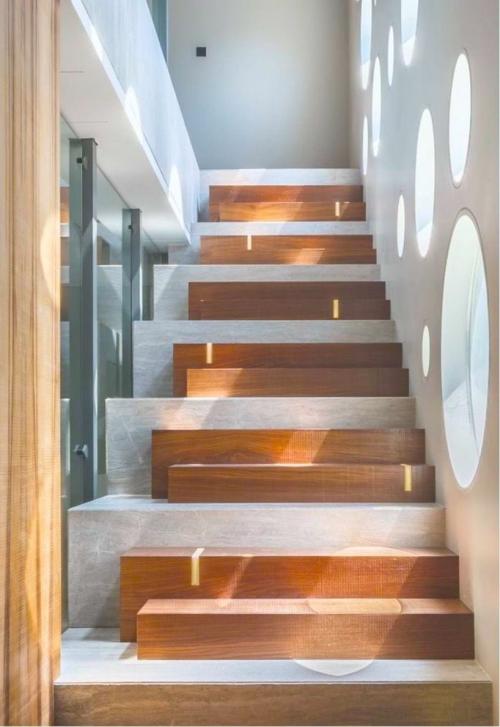

Для просторных зданий подойдут лестницы с подступенками, придающими ощущение монолитности и фундаментальности. Если требуется внести атмосферу легкости, то следует обойтись  без этих деталей.

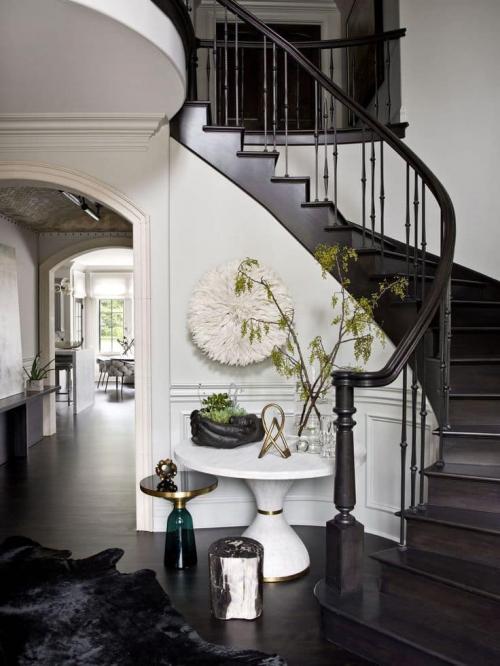

Черно-белое сочетание цветов давно считается классическим

Свежие идеи для создания уникальной конструкции

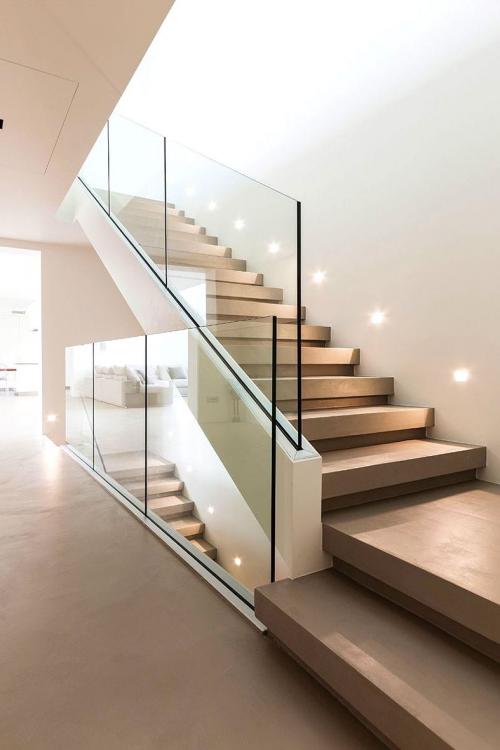

Безопасная перегородка из закаленного стекла может служить в качестве перила

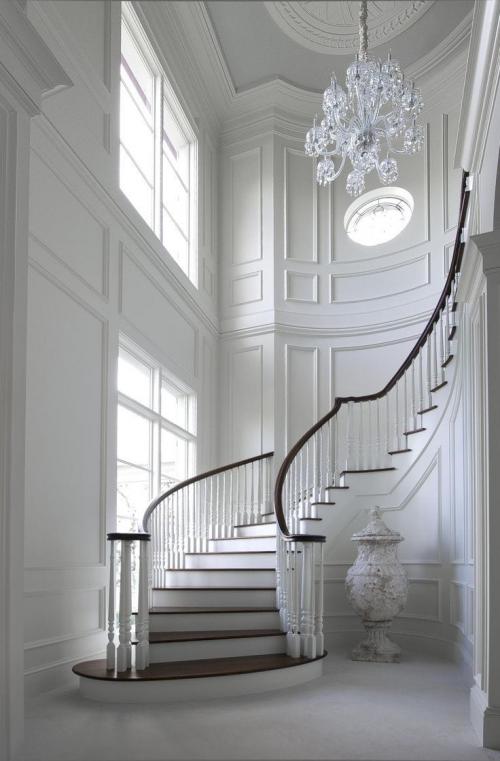

Лестница и остальные деревянные элементы выполнены из одной породы дерева

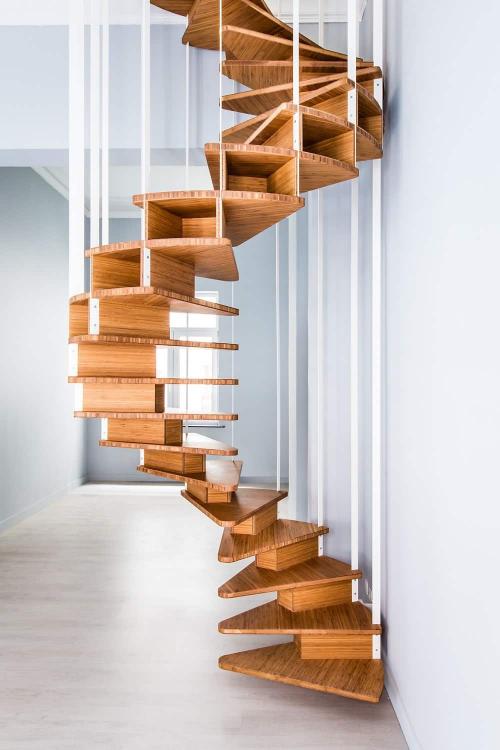

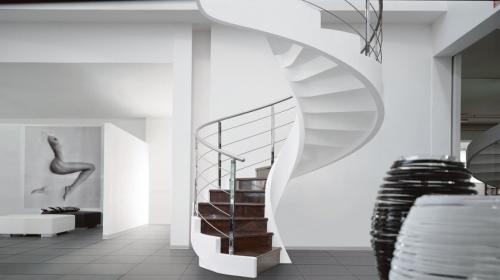

Уникальность спирального подъема подчеркивает декор в том же стиле

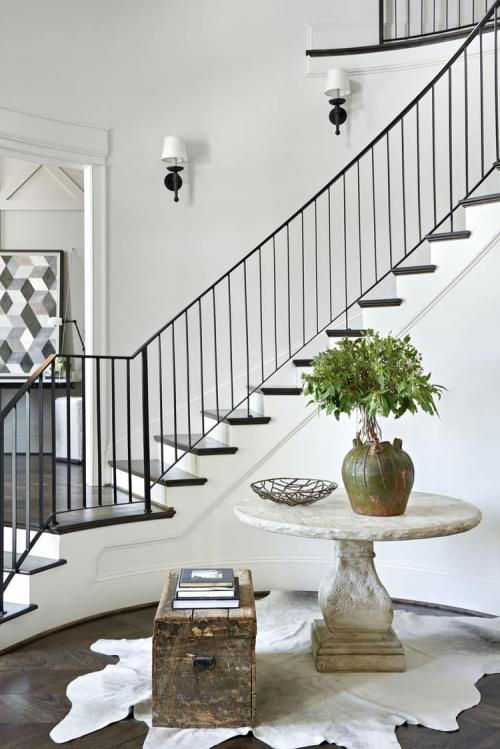

Журнальный столик из камня как монументально-декоративный арт объект

Идеальный наклон марша составляет 45 градусов. Учитывая биомеханику движения, количество ступеней выполняют от трех до пятнадцати. Если высота потолков не позволяет уложиться в этот предел, делается два или даже три марша.

• Число ступеней принято делать нечетное;
• Наиболее удобная ширина ступени — 25 см, допустимая норма может варьироваться от 22 до 30 см;
• Средняя высота подступенка должна составлять 15-20 см;
• Перила располагают на расстоянии от 90 до 120 см от поверхности ступеней;
• Домашняя лестница по ширине не должна быть меньше 0,8 м.

Источник: https://stroika-i-remont.info/novosti/lestnicy-na-vtoroy-etazh-svoimi-rukami-iz-dereva-s-povorotom-ishodnye-dannye

Лестница на второй этаж деревянная своими руками с поворотом н. Расчет лестницы на второй этаж с поворотом на 90° с площадкой

Лестница с поворотом на 90° (Г-образная лестница) представляет собой конструкцию из двух маршей, расположенных относительно друг друга под прямым углом и соединенных между собой поворотной площадкой. Является наиболее популярным типом конструкции, так как обладает незначительными размерами и позволяет произвести монтаж в проемах с небольшой площадью, сохраняя при этом комфортную высоту ступеней.

Онлайн-калькулятор расчета лестницы с поворотом на 90° с площадкой от КАЛК.ПРО позволяет получить подробные данные, необходимые для изготовления косоуров, ступеней, подступенков, площадки, перил, балясин. Помимо этого вы получаете полноценный набор чертежей лестницы (конструкцию в сборе и составных частей) в разных проекциях, виртуальную 3D-модель, с помощью которой можно оценить строение в заданном проеме и рекомендации для создания наиболее комфортного сооружения.

Порядок расчета

• Шаг 1 . Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
• Шаг 2 . Определение цветности чертежей – монохромные, цветные.
• Шаг 3 . Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
• Шаг 4 . Указание размеров лестницы – длина, ширина марша, высота проема^{( если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы )}.
• Шаг 5 . Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне ( опционально ).
• Шаг 6 . Характеристики косоуров – толщина балки, ширина балки.
• Шаг 7 . Балки жесткости поворотной площадки – толщина, ширина.
• Шаг 8 . Подступенки ( опционально ) – возможность использования подступенков и указания толщины доски.
• Шаг 9 . Параметры опорного столба – сторона сечения.
• Шаг 10 . Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
• Шаг 11 . Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
• Шаг 12 . Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 90° с площадкой с помощью кнопки « Рассчитать ».
