Лестницы на второй этаж своими руками из дерева с поворотом. Исходные данные

Лестницы на второй этаж своими руками из дерева с поворотом. Исходные данные

Любая металлическая лестница или конструкция из дерева, бетона и других материалов, легко проектируется с помощью ключевых показателей, таких как:

• габариты проёма (длина, ширина, высота (значения P1, P2, P3);
• толщина и свес края ступеней (S1, S2);
• количество верхних и нижних ступеней (S3, S4);
• ширина марша (S5);
• уровень верхней (последней) ступени;
• толщина и ширина косоуров (T1, T2);

Вычисление угла наклона лестницы, размеров ступеней, косоуров (или тетивы) и визуальная обрисовка необходимы для определения стоимости изготовления конструкции и выполнения монтажных работ. Например, лестница на второй этаж из дерева с поворотом на 90 и площадкой очень часто изготавливается из заводских частей, которые выпускаются по определённому размеру. Зная эти данные, легко рассчитать всю конструкцию целиком.

При указании исходных параметров важно учитывать некоторые особенности:

• Высота проёма подразумевает высоту всей конструкции – это расстояние от чистового пола первого этажа, до чистового пола второго этажа.
• Ширина и длина проёма – указываются с учётом площадки и пролётов от крайних точек конструкции.

Лестница на второй этаж. Обзор лестниц на второй этаж для частного дома

Отличительная особенность частного дома со вторым этажом или мансардой — это внутренняя лестница. И в отличие от многоквартирных домов, она несет еще и эстетическую нагрузку, так как является частью интерьера. Поэтому много значат материалы и форма лестниц.

Материалы

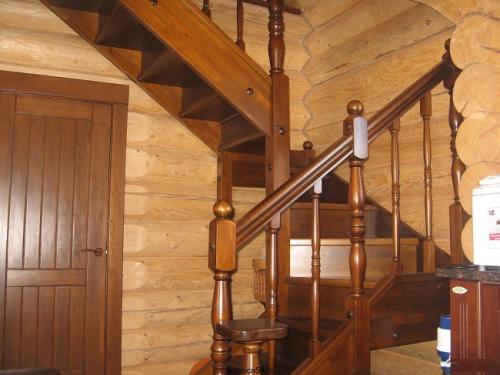

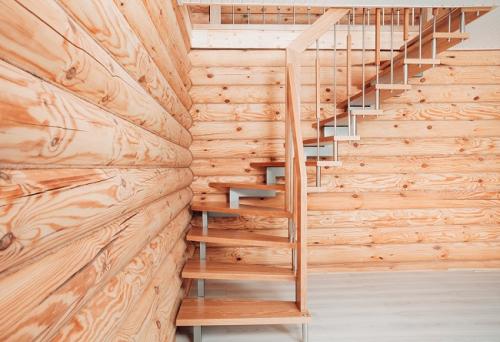

Чаще всего лестницы частного дома делают из дерева. Оно гармонично смотрится и в современных, и в классических интерьерах. А для некоторых стилей это вообще единственный вариант, который будет естественным. Например, в деревянном доме в стиле кантри или традиционного русского сруба.

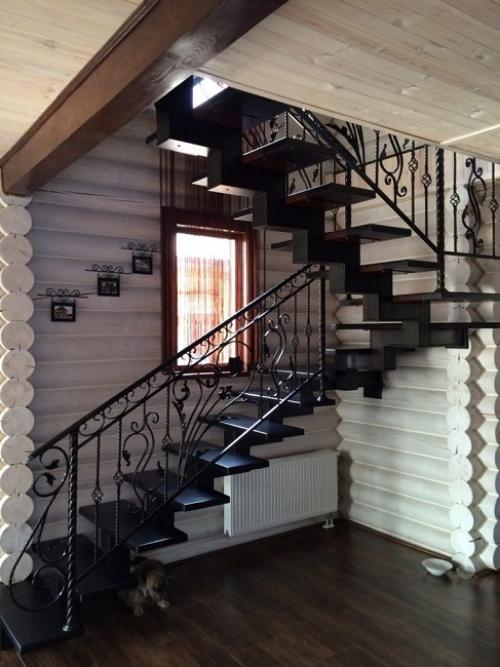

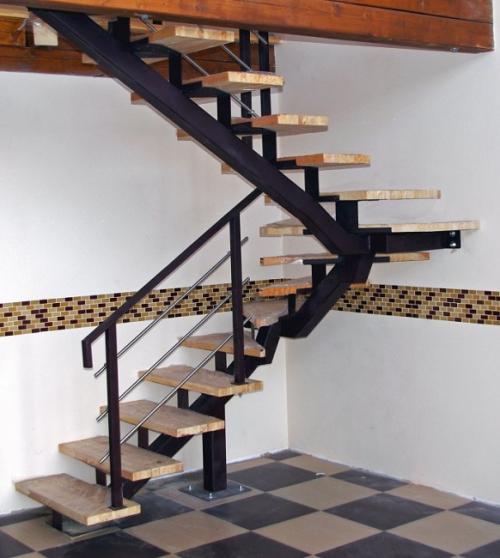

Металл менее распространен, хотя и он встречается, но чаще в сочетании с деревом, камнем и даже стеклом. Из нержавеющей стали или анодированного алюминия часто изготавливают несущие элементы пролетов и перила, а в интерьерах классического стиля можно найти кованые детали в составе ограждений маршевых пролетов.

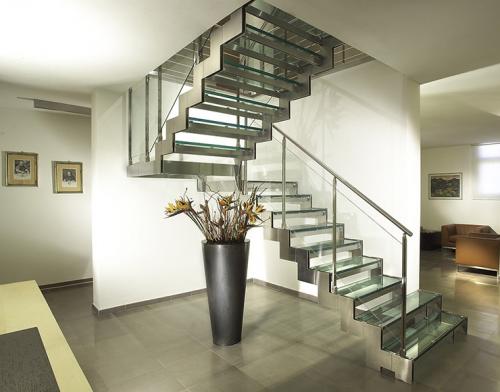

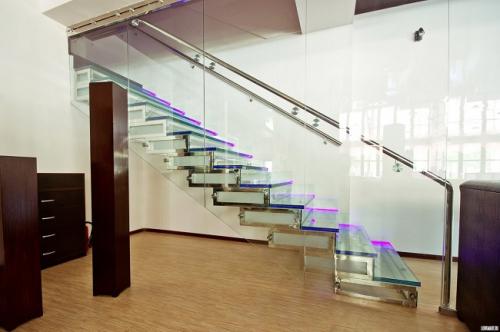

Из закаленного стекла или триплекса изготавливают и ограждения, и даже ступени. В интернете можно найти много примеров, когда из этих материалов делают не только отдельные детали, а всю конструкцию как консольного, так и маршевого типа.

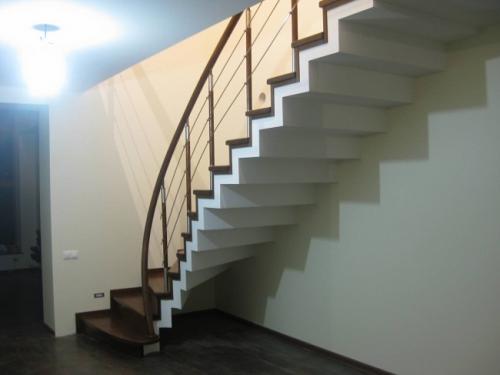

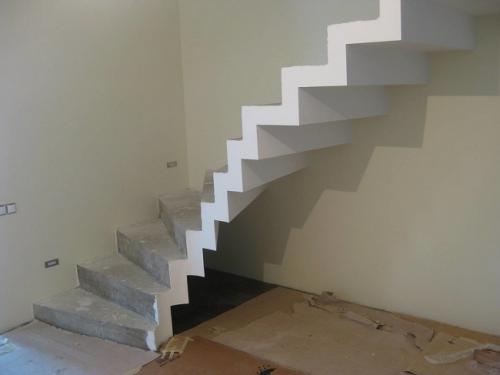

Также могут быть изготовлены лестницы на второй этаж из монолитного железобетона и/или кирпича. В этом случае в качестве облицовки ступеней и подступенков может быть использована плитка из натурального камня или керамогранит.

Каменный агломерат (кварцит, литьевой мрамор) и акриловый камень используются для «отливки» балясин. А листовые материалы идут на отделку ступеней и ограждений.

Виды конструкций

Если рассматривать стационарные лестницы, то по характеру крепления маршей различают следующие варианты конструкций:

• на косоурах;
• на тетивах;
• консольные;
• винтовые.

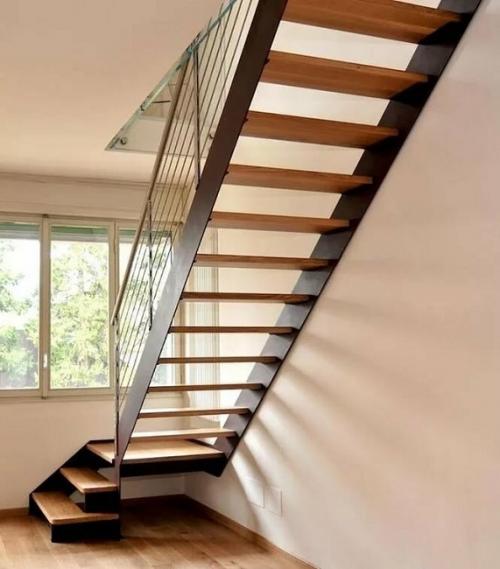

Лестницы на косоурах

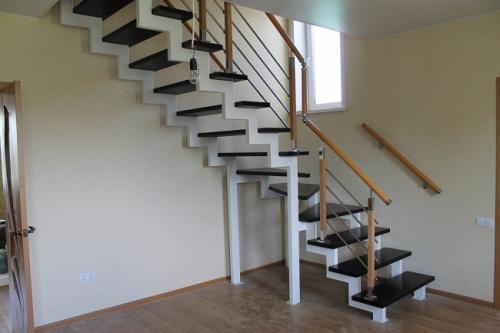

Косоуры — несущие балки с выступами (зубцами) для каждой ступеньки. Это один из наиболее часто встречающихся типов конструкции лестниц. Косоуры не обязательно применяются в паре. Есть лестницы с одним, центральным, несущим элементом.

Их устанавливают, когда необходимо «сэкономить» пространство. Два косоура — это стандартный вариант конструкции.

Три несущих опоры необходимы для широких лестниц, чтобы ступени не прогибались по центру. Обычно центральную несущую балку устанавливают третьей при ширине лестницы более 1.3 м.

Лестницы на тетивах

Тетивы — это опорные балки, которые в чем-то подобны косоурам. Но они могут работать только в паре. Это обусловлено характером крепления ступеней — их устанавливают во внутренние пазы деревянных балок или на опорные пластины, приваренные к металлическим профилям.

Чисто визуально лестница на тетивах смотрится более компактно, но монтировать ее сложнее — необходимо точно выставить тетивы, чтобы пазы или пластины попарно идеально совпали между собой.

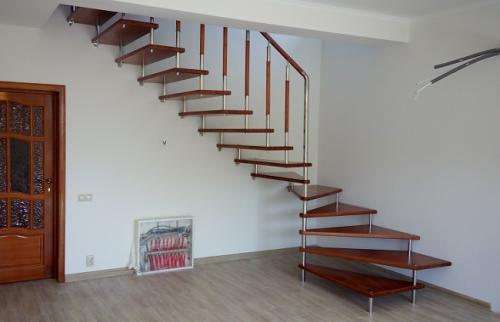

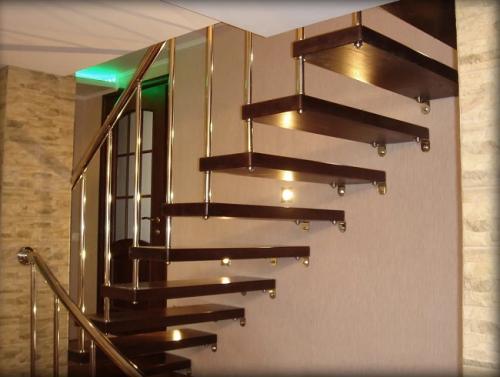

Лестницы на больцах

Это относительно «молодой» тип крепления ступеней между собой. «Больц» это транскрипция немецкого bolzen, или в привычном для нас звучании «болт». Именно болты, винты или резьбовые шпильки и являются основой конструкции. Различают несколько вариантов лестниц на больцах.

Простейшее из них можно представить в следующем виде:

• в каждой ступеньке по углам сверлят две пары отверстий;
• хромированную стальную трубу разрезают на части, равные высоте ступеней;
• отрезки труб вставляют между ступенями и стягивают с помощью резьбовых шпилек с гайками;

В чистом виде лестница на больцах используется не часто. Чтобы выдержать серьезные нагрузки диаметр болта или винта должен быть большим, что приводит к утрате визуальной легкости и «воздушности» конструкции. Поэтому для маршей с большим количеством ступеней используют дополнительные элементы поддержки.

Как сделать косоур для лестницы своими руками из дерева. Как правильно рассчитать размер косоура

Построить лестницу на косоурах своими руками не так уж и сложно, важно выполнить точные расчеты и соответственно им работать. От этого зависит надежность и долговечность всей конструкции. Чем меньше маршей и различий у частей подъема, тем проще сделать расчет. Таким образом, одномаршевая конструкция является самой простой.

Важно! Каким бы ни был дизайн, каждый марш должен иметь одинаковый угол наклона.

Расчет лестницы на косоурах производится при наличии вычислений, выполненных на основании таких размеров:

1. Высота будущей лестницы – это расстояние между полом первого и второго этажа.
2. Длина марша. Можно вычислить, умножив количество ступеней на ширину проступи.

Чтобы рассчитать косоур – используйте формулу

Имея эти цифры, можно просчитать длину опоры, используя теорему Пифагора. Длина косоура2 = Высота2 + Длина марша2.

Для тех, кто не хочет заморачиваться с расчетами или боится сделать ошибку, существует более легкий способ. В интернете можно найти множество сайтов с онлайн-калькуляторами лестниц , которые произведут точнее расчеты за минимальное время. Вам не придется переживать, не была ли совершена ошибка, или вспоминать школьную программу по математике. Все, что нужно сделать, – это подставить данные в окошки, а вам предоставят готовые расчеты. Как правило, на подъем ставят 2 косоура. Если ширина конструкции больше, чем 0,15 метра, то желательно закрепить три. Одна опора ставится довольно редко, поскольку такая конструкция ненадежна и не сможет выдержать значительные нагрузки со 100% вероятностью. Чтобы нагрузка правильно распределялась, необходимо глубокое знание физики и точность всех просчетов.

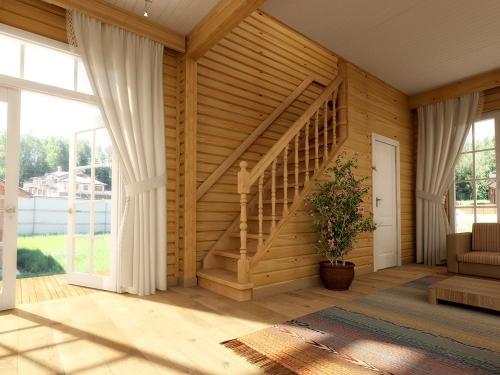

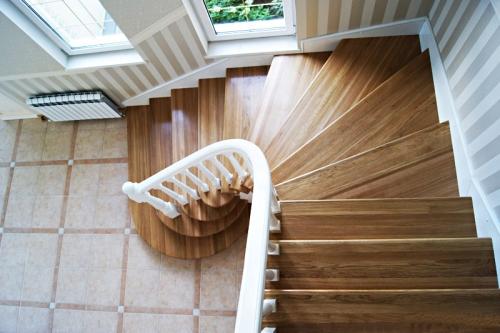

Лестница на второй этаж своими руками из дерева с поворотом на 90 пошагово. Выбор оптимального вида лестницы для дома

К выбору типа лестничной конструкции следует подойти взвешенно, учитывая планировку и габариты дома, возраст жильцов и дизайн помещения. Необходимо заранее определить материал изготовления, габариты конструкции и то, как будет использоваться пространство под лестницей.

Каждый тип лестничного сооружения имеет свои особенности в плане установки и использования. К числу наиболее популярных лестниц для дома относятся следующие конструкции.

Маршевая лестница проста в изготовлении и монтаже, но занимает большую площадь в комнате. Такую конструкцию можно разместить вдоль стены или установить посредине помещения. Прямая конструкция не подходит для маленьких домов, где на счету каждый квадратный метр. Ее удачной альтернативой является поворотная лестница на второй этаж. Своими руками создать такой подъем не сложно, главное – выполнить правильные расчеты.

Поворотные лестницы обладают рядом достоинств:

• компактность – занимают немного места, при этом оптимальные параметры конструкции сохраняются;
• удобство эксплуатации – безопасны для ходьбы детей и людей пожилого возраста;
• эстетичность – поворотные лестницы красиво смотрятся в интерьерах разного стилевого направления.

Важно! Лестница поворотной конфигурации на 90° обычно размещается в углу. Вывести поворот можно на любом участке. Направление движения для идущего человека практически незаметно и не снижает удобство передвижения.

Поворотные лестницы бывают двух типов: с площадкой или забежными ступенями. При выборе надо учесть, что чем меньше число поворотных ступеней, тем удобнее перемещение по ним.

Винтовые лестницы незаменимы при обустройстве ограниченного пространства. Минусы конструкции: низкая пропускная способность и сложности в подъеме крупных предметов.

Интересный вариант – комбинированная лестница с элементами маршевой и винтовой конструкции. Смотрится очень красиво и изысканно.

Лестница своими руками из дерева. Расчёт основных размеров

Перед тем, как сделать лестницу на второй этаж своими руками из дерева, требуется выполнение расчётов её главных параметров. Задача не тяжела для опытных мастеров. Но любая ошибка новичка на данной стадии может довести до того, что лестница в итоге или не влезет в положенное ей пространство, либо окажется слишком короткой. Поэтому рекомендуется поручить расчёт и сооружение конструкции профессиональным проектировщикам и инженерам.

Обратите внимание, что все величины приведены ориентировочно, точные значения определяются индивидуально для каждого дома либо принимаются из типовых проектов.

Ширина

Параметр определяется исходя из удобства движения людей навстречу. Также важным фактором, влияющим на ширину, является возможность перемещения габаритных грузов.

Рекомендуемая профессионалами ширина лестницы в индивидуальных домах – 1300±200 мм.

Развёртка лестницы Источник know-house.ru

Высота

При вычислении высоты неопытные «домашние умельцы» смотрят на высоту потолка нижнего этажа. Это неправильно. В расчётах необходимо принимать также толщину перемычек и пола расположенного выше этажа совместно с толщиной финишного покрытия пола. Последняя ступенька должна лежать на одной с ним горизонтальной плоскости.

Основные размеры Источник massivmasters.ru

Высота пролётов

Высчитывается как промежуток между балкой верхнего этажа и нижней ступенькой. Перед тем как сделать лестницу на второй этаж своими руками, нужно запомнить, что сократить пространство здесь не получится – неудобно подниматься с постоянно пригнутой головой. Проектировщики, как правило, принимают высоту пролёта 200 см.

Варианты лестниц на второй этаж в частном доме если мало места. Компактные лестницы — виды, характеристики

Безопасной считается конструкция, в которой:

• высота ступеней 15-17 см;
• ширина проступи 25-30 см;
• угол подъема 23-37 градусов;
• ширина пролета не менее 80 см.

При таких параметрах прямой марш на второй этаж занимает на первом этаже около 12 м2 и «съест» больше половины полезной площади. Немного сэкономит место поворотная лестница (Г- или L-образная), которую можно поставить в углу вдоль стены. Такой вариант удобен тем, что можно с пользой задействовать подлестничное пространство — поставить мягкую мебель, повесить полки, сделать шкафы и даже маленькую комнату.

Какая лестница занимает меньше места:

• Винтовая . Подъем осуществляется по спирали. Форма проступей — расширяются к наружной стороне. Ступени крепят на центральный опорный столб, на стены узкого пролета. Минимум, что занимает малогабаритная конструкция — один квадрат. Ее можно ставить в центре или сбоку — в любом месте комнаты, где есть проем на 2-й этаж. Минусы — при неправильном расчете по ней будет небезопасно подниматься и спускаться, не годится для переноса крупных предметов, поэтому нужно предусмотреть запасной вариант для поднятия мебели. Винтовые подъемы обязательно делают с перилами, которые защищают пользователей от случайных падений и травм.

• Гусиный шаг – с асимметричными проступями и увеличенным углом наклона. Выступы под правую и левую ногу чередуются, из-за чего походка идущего по ступеням напоминает походку утки или гуся (отсюда и название). Такие модели лучше устанавливать в домах для временного проживания, на чердаки или в подвалы, которые мало посещаются, или при подъеме на небольшую высоту. Необычная лестница украсит помещение. Существенный недостаток — необходимость соблюдения последовательности шага и неудобство переноса крупногабаритных вещей.

• На больцах — бескаркасные конструкции любой конфигурации, в которых ступени опираются на прочные металлические болты. Легкая с виду система выдерживает больше 200 кг. Устанавливают между этажами, как основной подъем. Недостаток — сложность расчетов нагрузок, монтаж на прочное основание (не подойдут ветхие, гипсокартонные перекрытия).

• Складные, приставные — с различными механизмами складывания (телескопический, гармошка, раскладной) или на колесах. Конструкции предназначены для эпизодического пользования — их раскладывают, когда нужно подняться на чердак или спуститься в подвал, а затем убирают, чтобы не занимали места. За счет уклона больше 50̊ занимают мало места, но по ним неудобно ходить с грузом в руках, опасно для детей и людей с ограниченными физическими возможностями.

Если эти виды малогабаритных конструкций не подойдут вашей семье, хороший вариант — поставить полноценную межэтажную лестницу снаружи дома.
