Правила разводки электропроводки в квартире. Правила разводки электропроводки

20.09.2021 в 03:22

Правила разводки электропроводки в квартире. Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

  • ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
  • установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
  • розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
  • количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
  • прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
  • провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
  • при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
  • при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
  • разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
  • заземление и нулевые провода закрепляются к приборам болтовым соединением.

Правила разводки электропроводки в квартире по потолку. Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

  • схема электросети позволит заранее спланировать необходимое оборудование и средства;
  • наличие схемы позволит точно определить мощность входного ввода;
  • чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
  • схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками . Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.

Правила разводки электропроводки в квартире по потолку. Составление схемы разводки электропроводки

Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.

Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.

Правила разводки электропроводки в квартире по потолку. Составление схемы разводки электропроводки

Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Алюминиевая проводка в квартире менять или нет. ОРИЕНТИРОВОЧНЫЙ СРОК СЛУЖБЫ

Номинальный срок службы алюминиевой проводки в квартире зависит от ее качества и варьируется в пределах 10-15 лет, при двойной изоляции - достигает 20-25. Гарантийные обязательства на такую проводку как правило не превышают 5-10 лет (при требуемом минимуме для жилых домов и квартир в 10 лет).

Фактический срок службы бывает разным – при нагрузке в пределах нормы, профессиональном монтаже, правильном уходе (изоляции оголенных участков и подтягивании прижимных винтов в розетках и выключателях раз в 2-3 года или чаще) проводка из алюминия выполняет свои функции в течение 30-40 лет и даже больше.

Но такие идеальные условия встречаются редко, на практике провода из алюминия сильно греются и плавятся при малейшем превышении нагрузки, быстро окисляются после снятия изоляции и крошатся при частых перепадах напряжения.

Из-за текучести алюминия все контакты в розетках, автоматах и клеммных коробках постоянно ослабевают, а из-за хрупкости – проводка не выдерживает частого перетягивания.

Также электропроводка из алюминия плохо переносит внешний перегрев и быстро выходит из строя при прокладке рядом с электрическими или твердотопливными печами, котлами и дымоходами.

В квартирах это ограничение проявляется в необходимости отступа кабеля из алюминия от мощных электронагревателей и печей на 50 см как минимум, что не всегда возможно.

Повторное использование алюминиевой проводки затруднительно, как из-за снижения токопроводящих свойств по истечении 10-15 лет, так из-за ломкости и ускоренного окисления открытых участков. Устаревшую или поврежденную проводку в квартире следует просто менять на новую.

Правила разводки электропроводки в квартире снип. ВВЕДЕНИЕ

Настоящий Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 - ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭседьмого издания).

В Своде правил сформулированы основополагающие правила проектирования и монтажа электроустановок вновь строящихся и реконструируемых жилых и общественных зданий в городах, поселках и сельских населенных пунктах.

В Своде правил рассмотрены вопросы, связанные с проектированием:

- искусственного освещения и сформулированы требования к выбору и расположению светильников, к системам и видам освещения;

- электроснабжения;

- схем электрических сетей;

- силовых распределительных сетей, приведены требования к питанию противопожарных устройств, требования к электрическим сетям;

- групповых сетей; приведены требования к групповым сетям, к сетям эвакуационного и аварийного освещения;

- управления освещением, сформулированы требования к управлению рабочим освещением в жилых домах, общественных зданиях, требования к системам управления освещением лифтовых холлов, площадок перед лифтами;

- защиты внутренних электрических сетей напряжением до 1000 В и выбора сечения проводников, приведены требования по выбору сечения проводов и кабелей, по выбору защитных аппаратов и установок защиты;

- устройства внутренних электрических сетей;

- электрического отопления и горячего водоснабжения, а также учета электроэнергии и изложены требования к установке расчетных счетчиков.

Рассмотрены защитные меры безопасности, приведена классификация помещений по опасности поражения электрическим током, приведены требования к системе защитного отключения, к изоляции токоведущих частей системы электроснабжения.

Сформулированы условия и требования к расчету токов короткого замыкания.

Приведены формулы расчета нагрузок жилых и общественных зданий, приведены необходимые расчетные коэффициенты.

В Своде правил приведены также нормы освещения культурно-зрелищных и лечебно-профилактических учреждений, приведены расчетные формулы для выбора защитных аппаратов в осветительных и силовых сетях.

Вприведены рекомендации по применению устройств защитного отключения в электроустановках жилых зданий.

Свод правил подготовлен ОАО ВНИПИ «Тяжпромэлектропроект» совместно с Ассоциацией «Росэлектромонтаж».

разработан НИИСФ РААСН.

«Основные технические требования к автоматизированным системам учета, контроля и управления (АСУК и У)» разработан ФГУП «Монтажспецсвязь».

Схема электропроводки в комнате. Составление схемы

Схема электропроводки в комнате. Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

  • кондиционеры;
  • электрические варочные панели и духовые шкафы;
  • стиральная машина;
  • холодильник и морозильная камера;
  • посудомоечная машина, микроволновая печь;
  • вытяжная принудительная вентиляция;
  • котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

Схема электропроводки в комнате. Составление схемы

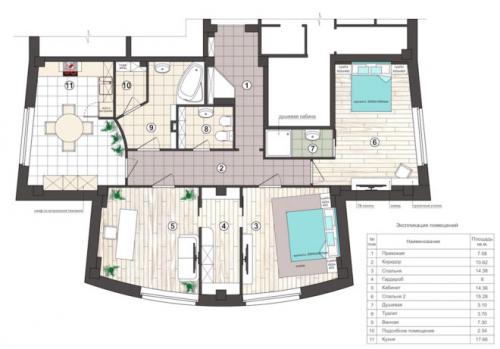

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

  1. Коридор (прихожая, холл).
  2. Ванная комната.
  3. Кухня.
  4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Электропроводка в квартире своими руками пошаговая схема. Создание схемы электропроводки

В новых многоквартирных домах общедомовая электрическая сеть проводится только до квартиры. Всю планировку электросети внутри квартиры уже выполняет хозяин, в зависимости от разработанного плана расположения мебели и электроприборов. Это удобно, ведь владельцам квартир с готовой сетью для ее изменения придется частично или полностью демонтировать старую.

Составить схему электропроводки в квартире и выполнить ее монтаж возможно самостоятельно, либо же доверив это дело специалистам. Второй вариант требует достаточно затратного вложения средств, однако стоит помнить о том, что работа с электричеством – опасна для жизни.

Если нет определенных навыков, то монтаж лучше доверить специалистам- электрикам, при этом схему электропроводки можно составить самостоятельно.

Схему можно выполнить на небольшом листке бумаги, однако при этом обязательно нанести все элементы в соответствии с общепринятыми обозначениями. Любой монтаж начинается с разработки схемы будущей электропроводки.

Но перед этим необходимо:

  • детально продумать размещение всей электротехники и электроприборов в квартире;
  • подобрать оптимальные места для расположения выключателей и розеток;
  • в зависимости от расположения окон и естественного освещения выбрать точки размещения люстр и других осветительных приборов;
  • рассчитать необходимый метраж проводимой электролинии и количество электроточек в масштабе всей квартиры.

Процесс планирования не должен проходить быстро, это очень важный этап и к нему нужно отнестись со всей серьезностью. Ведь в случае просчетов на этом этапе в дальнейшем нужно будет устанавливать мебель не так как удобно, а так как это будет соответствовать расположению розеток. Или же использовать удлинители, которые будут своими проводами захламлять квартиру и мешать свободному проходу.

После решения вопроса с расположением мебели и электроприборов можно приступать к созданию электросхемы. Чертеж должен быть максимально детализирован и составлен с соблюдением масштаба. Для этого можно взять план-схему квартиры, на которой обозначены все основные параметры комнат или же с помощью линейки и карандаша самостоятельно перенести на лист бумаги план квартиры. При этом на схеме, помимо предполагаемого расположения предметов, нужно обозначить дверные и оконные проемы.

Когда план самой квартиры составлен, приступаем к следующему этапу – расположение электроточек и линий проводки. Стоит отметить, что электроточками считаются все выходные элементы из общей сети, то есть розетки, выключатели, источники света работающие непосредственно от сети, распределительные коробки.

Создать схему можно при помощи специальных программ, таких как archicad или Adobe Illustrator. Однако для использования этих программ необходимы определенные навыки, которыми обладают специалисты. Но, такие схемы помогут наглядно оценить будущее расположение электроточек в квартире

С точки зрения повседневной эксплуатации и удобства при возникновении неисправностей, оптимальным вариантом считается распределение электроточек по отдельным линиям электропроводки. Тип такого распределения называется «шлейф», о нем будет рассказано ниже в статье.

На схемы с предельной точностью должны быть нанесены:

  1. Щит, от которого в квартиру проведена основная жила линии электропроводки.
  2. Пути прокладываемых кабелей. Основное правило, которым надо руководствоваться при прокладке кабеля – строгое горизонтальное и вертикальное его расположение. Также удаление от перекрытий и проемов должно быть не менее 20 см.
  3. Распределительные коробки — считаются точкой основного соединения кабелей внутри квартиры. При грамотном распределении электросети внутри квартиры они должны быть расположены на каждом ответвлении линии сети. Таким образом, распределительные коробки должны быть в каждой из жилых комнат, коридоре, кухне.
  4. Розетки — их может быть любое количество. Законодательством не ограничено число розеток, которые могут находиться в квартире. Однако при расчете их расположения стоит учитывать нахождение относительно дверей, окон, батарей и труб, газопроводов. Так, они могут быть расположены в любом удобном месте, но не менее 20 см от проемов дверей и окон и 40 см от газопроводов, батарей и теплопроводов.
  5. Выключатели. Их расположение так же никак не регламентировано законодателем и полностью зависит от желания проектировщика. Удобнее всего располагать их не выше уровня головы (в среднем 150-170 см от пола), либо в районе кисти при опущенной вниз руке (50-70 см от пола). Расположение относительно дверного проема не имеет значения и может быть как справа, так и слева, в зависимости от того, левша или правша хозяин и как ему удобней включать и выключать свет.

Правильная разводка электрики в квартире. Схема и проект разводки электрики в квартире

Многие счастливые обладатели заветной квартиры задаются вопросом, как сделать электрику в квартире с нуля? Нет ничего сложного в разработке схемы электроснабжения собственного жилья. Сначала нужно сделать ксерокопию плана квартиры от застройщика. Обозначить места установки электрической фурнитуры на такой схеме не составит большого труда.

Перед составлением плана электрики правильно узнать пожелания членов вашей семьи. После обсуждения всех идей нужно зафиксировать это на бумаге, нарисовав на плане жилья все розетки, выключатели и электрические приборы. Рассмотрим процесс на примере типовой однокомнатной квартиры. Из нехитрых инструментов нам не обойтись без листа в клеточку, ручки и линейки, а также разноцветных пишущих принадлежностей. Первым делом рисуем стены с дверными проемами. Точные размеры непринципиальны, все можно делать эскизно.

Правила разводки электропроводки в квартире. Правила разводки электропроводки 04

На изготовленную таким способом схему квартиры наносим необходимые нам элементы электрики:

  • Розетки. Нужно размещать их, руководствуясь соображениями удобства использования. Держать в уме стоит только минимальные расстояния от трубопроводов газа и воды – 40 см, проемов окон и дверей – 20 см. Напомним, что, согласно нормативам, на каждые 6 м2площади жилища правильно выделить хотя бы одну розетку.
  • Освещение. Застройщики обычно сдают жилье с одним светильником в центре помещения на потолке. Однако не запрещается дополнить этот вариант. Существует огромное количество осветительных приборов, нужно лишь предусмотреть прокладку электрики в места их подключения и правильно разместить точки.
  • Выключатели правильно делать справа от дверной коробки. Пользоваться ими будет удобно, если разместить устройства на высоте 60–150 см.
  • Кабельные трассы. Следует делать кабельные линии параллельными горизонту или под углом 90 градусов к нему, без уклонов и зигзагов. Необходимо выдерживать правильную дистанцию от проемов – минимум в 15–20 см.
  • Распределительные коробки. Следует уделить особое внимание точкам установки распаечных коробок. Ведь это своеобразные транспортные узлы электричества. Задумали ответвление от линии – подразумевайте установку коробки. Однако в любой комнате коробка может быть только одна.
  • Распределительный щиток. Силовые щитки обычно делают в общих коридорах. Однако встречаются и планировки с внутренним расположением щитка.

Источник: https://milyj-dom.ru-land.com/stati/pravila-montazha-elektroprovodki-v-derevyannom-dome-2-sposoba-prokladki-provodov-v-derevyannom
