Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю

17.10.2021 в 03:51
Содержание
  1. Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю
  2. Технология монтажа металлочерепицы на крышу своими руками. Монтаж кровельного покрытия
  3. Кровельные материалы для крыши виды и цены. Разновидности мягкой кровли
  4. Можно ли класть металлочерепицу на старую кровлю. Металлочерепица поверх оцинкованной жести?
  5. Технология монтажа металлочерепицы на крышу монтерей. МЕТАЛЛОЧЕРЕПИЦА: ТЕХНОЛОГИЯ МОНТАЖА
  6. Монтаж металлочерепицы Монтеррей пошаговая инструкция. Пошаговый монтаж металлочерепицы Монтеррей своими руками
  7. Видео монтаж кровли из металлочерепицы своими руками

Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю

Устройство кровли из металлочерепицы требует качественного и точного монтажа обрешетки под нее. Поскольку каркас является основным скелетом, способствующим долговечности и прочности кровли. Чтобы устройство крыши под металлочерепицу прошло правильно, действовать нужно таким образом пошагово:

  • Сначала по краям стропильных ног крыши монтируют свесы карниза. Они являются основным элементом в обрешетке, поскольку будут принимать на себя основную (фиксирующую) нагрузку от всего покрытия. Свес делают из доски сечением 100х50 мм. Его прибивают по краю стропильных ног.
  • Теперь по всей крыше настилают гидроизоляционный материал (мембранное покрытие). При этом если устройство крыши из металлочерепицы проходит по сложной конструкции (вальмовая крыша), то гидроизоляцию сначала настилают на ендовы, а затем раскатывают горизонтальные рулоны покрытия по всем скатам. Стыки проклеивают гидроизоляционной лентой СП1.
  • Как только гидроизоляция настелена, приступают к фиксации контробрешетки. Для ее монтажа применяют брус сечением 5х5 см. Все бруски набивают строго по стропильным ногам. Получившееся между свесом и контробрешеточным брусом расстояние закрывают специальной вентиляционной сеткой, которая предотвратит проникновение птиц в подкровельное пространство.
  • На смонтированные брусья контробрешетки устанавливают держатели для системы водостока. Каждый из них должен быть изогнут с помощью гиба так, чтобы водосток формировал уклон 3 мм на каждый погонный его метр.
  • Затем набиваем по карнизу брус, который будет несколько выше досок основной обрешетки. Такой элемент будет выступать фиксацией для нижнего профиля металлочерепицы.
  • По фронтонам проводится установка планки с нанесенной заранее разметкой. Разметка должна иметь шаг наметин, равный высоте каждой черепички на листе профиля. На наметинах должны быть вбиты гвозди для контрольного шнура. При этом важно, чтобы разметка имела выступ на 5-7 см для свеса кровли на треть ширины водосточного канала. Такой монтаж своими руками будет точным.
  • По установленным брусьям разметки на фронтонах натягивают контрольный шнур. И уже по нему набивают доски контробрешетки сечением 32х100 мм. Делается проверка ровности обрешетки уровнем.
  • Далее демонтируют брус-разметку и набивают по фронтонам ветровую доску. Она должна несколько возвышаться над досками основной обрешетки и в итоге стать вровень с уложенной металлочерепицей.
  • Осталось установить капельник и закрепить заранее собранную водосточную систему.

Технология монтажа металлочерепицы на крышу своими руками. Монтаж кровельного покрытия

Монтаж металлочерепицы своими руками выполняется в несколько этапов:

  • укладка пароизоляции и монтаж обрешетки;
  • установка некоторых доборных элементов;
  • укладка утеплителя и гидроизоляции;
  • установка контробрешетки;
  • настил металлочерепицы;
  • монтаж доборных элементов.

Порядок выполнения работ одинаковый. Однако технология укладки листов зависит от количества горизонтальных рядов и типа самой крыши.

Доборные элементы до установки материала

На первую доску обрешетки фиксируют карнизную планку и капельник . Когда позднее укладывают гидроизоляцию, на капельник мембрану приклеивают двухсторонним скотчем. Так обеспечивают отвод воды с пленки.

В это же время ставят водосток. Монтажу кровли он не мешает.

Во внутренних углах, возникающих при соединении стыков, укладывают ендовы . На обрешетку крепят нижние планки. Верхние будут фиксироваться после укладки настила.

Укладка металлочерепицы

При монтаже металлочерепицы следует строго соблюдать следующие правила.

  1. Листы укладывают слева направо. Это не строгое правило, а момент удобства. В этом случае каждый лист стыкуется с предыдущим перекрытием капиллярной канавки. Если делать наоборот, новый лист приходится подкладывать под уже уложенный. Это не совсем удобно.
  2. Листы велики в размерах, но при этом довольно хрупки и имеют большую парусность. Чтобы не погнуть металлочерепицу и не дать ей провиснуть под своим весом, поднимают материал только по мостику из досок . Последний ставят от земли до конька. При перемещении следят за тем, чтобы лист лежал плоско.
  3. Для фиксации материалов берут только специальные саморезы с пресс шайбой и прокладкой из пропиленового каучука . Резина компенсирует изменение древесины под действием влажности и в то же время герметично закрывает отверстие под крепеж.
  4. Саморез входит в рейку строго перпендикулярно. Размещаются крепеж по периметру ската в каждой волне. Внутри ската – в шахматном порядке через волну.

Во время монтажа работникам приходится передвигаться по крыше. Делать это нужно осторожно, в специальной обуви. Наступать только на те участки металлочерепицы, которые расположены над рейками обрешетки.

Методы укладки

Способ фиксации самих листов зависит от того, какой скат перекрывается и какой длины. Самый простой вариант: площадь ската невелика и длины листа достаточно, чтобы его перекрыть.

Используется следующая технология.

  1. Первый лист – укладывают по торцу, выравнивают и закрепляют 1 саморезом в верхней части. Сразу же фиксировать запрещается.
  2. Укладывают следующий фрагмент с нахлестом и выравнивают. Теперь листы скрепляют между собой саморезами.
  3. Операции повторяют для еще 1–3 листов.
  4. Затем полученный модуль выравнивают по карнизу и скату и закрепляют к обрешетке.

Если площадь ската большая и нужно уложить 2 ряда по вертикали, поступают так:

  1. Первые 2 листа в нижнем ряду монтируют по первой схеме.
  2. Третий лист верхнего ряда укладывают с нахлестом по горизонтали в 15 см. Затем скрепляют между собой первый и третий листы.
  3. Четвертый ставят на второй и фиксируют его с третьим по вертикали и со вторым по горизонтали.
  4. Выравнивают блок и закрепляют саморезами к обрешетке.

Гораздо сложнее укладка, когда перекрывают скат треугольной или трапециевидной формы . В этом случае листы приходится подрезать по размеру и по форме. Рекомендуется сделать чертеж.

  1. Сначала определяют центр ската и отмечают центральную ось. Затем на листе тоже определяют центральную ось.
  2. Укладывают металлочерепицу так, чтобы центральные оси ската и листа совпадали. Прикручивают материал 1 саморезом сверху.
  3. Затем устанавливают лист справа с нахлестом сверху и скрепляют с центральным блоком.
  4. Ставят лист слева с нахлестом снизу, чтобы перекрыть капиллярные водоотводы и тоже скрепляют с центральным фрагментом.
  5. Можно установить еще по одному листу с каждой стороны. Но затем блок из 3 или 5 плит нужно закрепить к обрешетке, предварительно выровняв.

По ходу укладки листы подрезают, чтобы собранная вместе поверхность повторяла конфигурацию ската.

Доборные элементы после установки материала

После укладки металлочерепицы приступают к монтажу доборных элементов.

  1. Первым ставят конек. Он перекрывает внешний угол. При его установке между полочками и гребнями черепицы остаются зазоры. Поэтому перед установкой на конек или же прямо на металлочерепицу приклеивают уплотнитель. Укладывают с нахлестом в 10 см и закрепляют саморезами через волну или к обрешетке или только к металлочерепице.
  2. На внутренних углах крыши после настила кровли ставят верхние планки ендовы . Фиксируются элементы саморезами так, чтобы они не пробили середину нижней планки.
  3. Между стыками кровли с фронтоном и дымоходом, вентиляционной шахтой крепят планки примыкания . Нижние планки в форме уголка ставят под стык и фиксируют в кирпичной или бетонной стене. Верхние монтируют поверх настила.
  4. При необходимости устанавливают снегозадержатели. Закрепляют по заранее разработанной схеме и крепят через металлочерепицу к обрешетке. Рассчитать схему нужно потому, что под снегозадержатель обрешетка должна быть усилена.

Затем устанавливают устройства для обслуживания – лестницу, например, а также антенны.

Кровельные материалы для крыши виды и цены. Разновидности мягкой кровли

Весьма востребованными считаются гибкие кровельные материалы: они универсальны и благодаря малому весу подходят для любых зданий, будь то кирпичный коттедж или дачная беседка. Гибкая кровля устойчива к перепадам температур, проста в укладке, имеет высокие показатели звукоизоляции, безопасна. Средний срок службы составляет 15-17 лет при условии грамотного монтажа.

Одна из самых популярных разновидностей – наплавляемая кровля. Чаще всего имеет черный цвет, но в продаже можно найти и варианты с базальтовой посыпкой разных оттенков. Стоимость рулона варьируется в пределах 900-1,300 рублей.

Наплавляемая кровля Источник teh-krov.ru

Другая разновидность – мягкая черепица: она имитирует дизайн керамического аналога, имеет многослойную структуру. Основа выполнена из стеклоткани или полиэстера, покрыта битумным составом, сверху идет подложка и минеральная посыпка (верхний слой). Существуют следующие виды кровли такого типа:

  • Черепица класса А . Она имеет высокий уровень пожарной безопасности, сохраняет свойства и внешний вид на протяжении минимум 20 лет.
  • Черепица класса С . В качестве основы выступает кровельный картон, износостойкость менее высокая. Срок службы не превышает 15-20 лет.

Производители предлагают такой материал с разными формами элементов, от прямоугольников до имитации дранки. Стоимость составляет 400-1,300 рублей за квадратный метр в зависимости от фирмы-производителя, дизайна и состава. Для монтажа мягкой кровли требуется ОСБ плита и подкладочный ковер. Чтобы сравнить цены и характеристики, загляните на сайткомпании «Агат».

Композитная черепица

Набирающий большую популярность материал – композитная черепица со стальной основной (не путать с металлочерепицей) и посыпкой из невыцветающего натурального камня.

Фактура кровельного покрытия разнообразна: начиная от эстетики традиционной глиняной кровли, заканчивая деревянной дранкой и сланцевой кровлей. Этот материал практичен в монтаже и подходит для эксплуатации в суровом климате.

Помимо привлекательного внешнего вида, композитная черепица долговечна. Материал был изобретен более 60 лет назад (в 1957 году) и реальный срок службы композитной черепицы – более 100 лет.

Из других особенностей выделяются:

  • Легкий вес (до 6,6 кг/м2)
  • Защита от коррозии алюмоцинковым покрытием (в 3 раза надежнее оцинковки)
  • Минимальная отходность материала (небольшие листы 0,45м2)
  • Защита от сильного ветра (благодаря особенностям крепления)
  • Устойчивость к снегу

Стоимость квадратного метра покрытия варьируется от 1,700 руб до 2,500 руб. При этом в отличие от большинства кровельных покрытий, композитной черепице кроме коньков и планок не требуются дополнительные подкровельные аксессуары: кровельные вентиляторы, уплотнители, гофрированные ленты, снегозадержатели, ОСБ плиты и покдкладочные ковры.

Посмотреть разнообразные коллекции и подобрать цвет в конфигураторе можно на.

Другая продукция

Ассортимент не ограничивается названными выше материалами, клиенты могут выбрать и купить кровлю для крыши иных видов. Среди них есть как современные варианты (например, композитная продукция), так и традиционные разновидности покрытий.

Прочие виды кровли: 1 – композитная черепица, 2 – шифер, 3 – ондулин Источник tr.skopelitissa.com

Так, например, в последние 5-7 лет все большей популярностью пользуется композитная черепица. Она имеет стальную основу с алюцинковым покрытием и базальтовой посыпкой, отличается повышенной прочностью, разнообразием оттенков, длительной эксплуатацией (больше 100 лет), отличной тепло- и звукоизоляцией. Такой материал весит меньше натуральных аналогов, не выгорает на солнце, стоит сравнительно недорого – 500-700 рублей за квадратный метр.

Другое популярное покрытие – ондулин, или еврошифер. Его изготавливают из целлюлозных волокон с полимерной пропиткой, листы имеют рифленую структуру. Продукция отличается легкостью, практичностью, удобством транспортировки и монтажа, стоимость листа – 500-650 рублей.

Можно ли класть металлочерепицу на старую кровлю. Металлочерепица поверх оцинкованной жести?

/// Металлочерепица поверх оцинкованной жести?

Прошу вашего совета. Сейчас собираюсь менять кровлю, так как оцинкованная жесть протекает. Чердак не жилой. Один мастер советует накрывать металлочерепицей поверх оцинковки. Имеет ли такая идея право на жизнь?

Паша

Сообщить модераторам

Можно так сделать, но следите, чтобы при монтаже не поцарапать металлочерепицу о старую кровлю и чтобы она плотно легла - надо с вальцами что-то сделать
У меня у деда на жести лежит шифер - уже лет пятнадцать без вопросов.

-1

S-driver

Новичок

S-driver

Сообщить модераторам

Планируется на старую жесть набивать направляющие брусья, а на них жесть (без пленки).

Доминик

Новичок

Доминик

Сообщить модераторам

Я бы советовал содрать старую кровлю и обрешетку перебить, потому что если протекает - значит где-то подгнило.
Не стоит пренебрегать возможностью не только покрытие заменить, но и "слабые звенья" удалить.
При этом металл сдадите и немного денег компенсируете (по крайней мере доставку).
Согласитесь, "старуха в новом наряде молодой не станет".

kev7308

Новичок

kev7308

Сообщить модераторам

Добрый вечер! Хочу спросить, а что это за мастер, который советует накрывать оцинкованное железо металлочерепицей, он случайно не родственник продавца металлочерепицы? Чтобы кровля из оцинкованного железа текла, да это ещё надо постараться, чтобы она потекла. Если даже и есть какие либо отверстия, то они подлежат ремонту. Нет, я конечно не буду спорить, если у Вас есть деньги и желание увидеть свой дом на фото соседей с новой кровлей из металлочерепицы, то пожалуйста. Но логики в этом нет абсолютно. Ремонт на пару человекодней и 100 у е или полностью делать новую кровлю и сумма будет раз в 40 больше.

1

mostr

Новичок

mostr

Сообщить модераторам

Здравствуйте, S-driver. Мое мнение оцинковку надо снять. Металлочерепицу уже взяли. Потратьтесь еще на основу для металлочерепицы. Думаете делать сами - похвально. Но работа будет незнакома. И вопросы в процессе еще будут возникать. Качество может хромать очень сильно, поэтому лучше привлеките специалистов. Добавочные расходы будут, но душевное спокойствие дороже!

Renton

Новичок

Renton

Сообщить модераторам

В любом случае под новую металлочерепицу необходимо укладывать гидробарьер. Это обязательно. Если Вы уверены а хорошем состоянии старой стропильной системы и набьете новую обрешетку в уровень, то смело можете класть металлочерепицу поверх старой оцинковки. Но как по мне - проще демонтировать старое железо, проверить дерево и далее смотреть - нужна ли новая обрешетка или нет.

serge

Участник

serge

Сообщить модераторам

Я бы демонтировал старую крышу, а вдруг дерево под ней гнить начало, а вдруг положите по верху, а оно протекать начнет или сырость появится в доме на чердаке. Тогда придется оба покрытия снимать и все проверить, к чему лишняя работа.

Источник: https://dachnayazhizn.info/stati/metallocherepica-ili-myagkaya-krovlya-chto-luchshe-chto-luchshe-vybrat-dlya-krovli

Технология монтажа металлочерепицы на крышу монтерей. МЕТАЛЛОЧЕРЕПИЦА: ТЕХНОЛОГИЯ МОНТАЖА

Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю

Конструкция, смонтированная по этой схеме, при правильно подобранных материалах, обеспечит вас практичной и надежной кровлей.

Итак, опишем кратко сам кровельный «пирог». Прежде чем начинать непосредственно монтаж металлочерепицы (видео-инструкция прилагается), стоит вспомнить основные понятия и схему устройства кровельной системы. Она состоит из большого количества слоев, которые выполняют разные функции, и именно такая конструкция, при правильно подобранных материалах, обеспечит вас практичной и надежной кровлей.

Вне зависимости от того, собираетесь ли вы выполнять монтаж металлочерепицы самостоятельно или решили воспользоваться помощью монтажников, необходимо понимать, что крыша – это достаточно сложная конструкция, и при ее сооружении важно строго придерживаться рекомендаций по монтажу металлочерепицы, предложенные производителями, а также соблюдать строительные правила и нормативы.

Весь монтаж металлочерепицы (видео-инструкция прилагается) стоит постоянно контролировать, поскольку последствия некорректно выполненных работ часто проявляются не сразу. Например, если паро- и гидроизоляцию уложить неправильно, это может стать причиной скопления конденсата, ухудшения теплоизолирующих свойств и даже гниения деревянных элементов конструкции. Не забывайте – только придерживаясь всех правил монтажа металлочерепицы, вы сможете построить долговечную, надежную крышу.

Металлочерепица и монтаж элементов конструкции выполняется по такой последовательности (схема N 1):

Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю 01

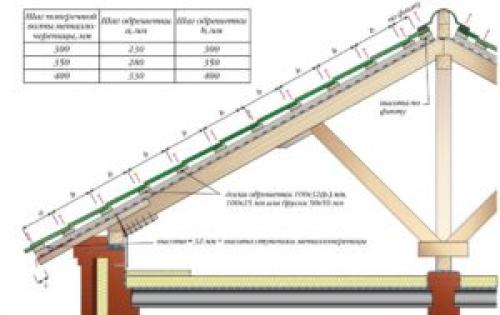

Технология монтажа кровли из металлочерепицы обязательно предполагает устройство гидроизоляции утеплителя со стороны МЧ и пароизоляции со стороны помещений при помощи пленки.

  1. Система стропил.
  2. Контррейки.
  3. Гидроизолирующая пленка.
  4. Брусья вертикальной обрешетки.
  5. Первый брусок горизонтальной обрешетки.
  6. Основные брусья горизонтальной обрешетки.
  7. Дополнительная обрешетка.
  8. Ветровая доска.
  9. Кронштейн для крепления водосточного желоба .
  10. Планка для карниза.
  11. Металлочерепица.
  12. Конек кровли.
  13. Уплотнитель под конек.
  14. Слуховое окно.
  15. Теплоизоляция.
  16. Пароизоляция.
  17. Подшивка мансарды.

Монтаж металлочерепицы Монтеррей пошаговая инструкция. Пошаговый монтаж металлочерепицы Монтеррей своими руками

    При выборе материала для покрытия крыши владельцу дома следует учесть несколько важных моментов:

  • климат местности;
  • финансовые возможности для приобретения материала;
  • качественную характеристику материала.

Многие домовладельцы выбирают металлочерепицу Монтеррей, так как это одно из лучших покрытий. Сами листы сделаны из металла, под натуральную черепицу. Сверху на них нанесено полимерное покрытие. Оно может быть нескольких видов:

  • пурал и пурал матовый;
  • пластизол;
  • полиэстер;
  • ПВДФ;
  • призма.

Полимеры защищают металлочерепицу от выгорания, различных повреждений. Материал экологически безопасен и устойчив к коррозии. Он прочный, надежный и долговечный. Внешний вид такой крыши очень привлекательный.

Следует знать, что металлочерепица подойдет лишь для крыш с уклоном не более 14°. Размеры листа удобны для перевозки и монтажа. Можно выбрать металлочерепицу разных цветов и оттенков.

Гарантия эксплуатация такой крыши – свыше 40 лет.

Пошаговый монтаж металлочерепицы Монтеррей своими руками

Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю 02 Необходимо подготовить весь набор комплектующих металлочерепицы. Во время монтажа все должно быть под рукой.

Перед покрытием крыши нужно рассчитать, какое количество металлочерепицы потребуется. Материал имеет особую форму с изгибами и перепадами. Если неправильно рассчитать, останется много отходов.

Можно выбрать один из основных вариантов покрытия: Макси, Стандарт или Супер. Они различаются по величине профиля и шагу волны.

Длина листа может быть от 0,5 до 9 м. Ширина габаритного размера – 1,18 м, а полезной площади – 1,10 м. Высота профиля – 3,9 см, шаг волны – 35 см.

Для работы необходимо заранее приготовить нужные инструменты. Металлочерепичные листы можно резать ножницами по металлу, электроприводным лобзиком, дисковой пилой. Понадобятся также шуруповерт, молоток, ровная длинная рейка и разметочный маркер.

Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю 03 Монтаж металлочерепицы Монтеррей проводится поэтапно:

  1. Делаем стропила и обрешетку. Стропила для металлочерепицы делают из балок 50×200 мм, размещая их с шагом 550-600 мм. Между балками оставляют место для утеплителя. На свесе стропила крепятся скользящей скобой.
  2. Настилаем поперек стропил гидроизоляционный слой. Первая полоса накладывается от свеса. Следующую полосу стелем с нахлестом 10 см. Вода не должна попадать под крышу. Крепим пленку степлером. На нее монтируем контробрешетку – это брусок размером 50×50 мм. Его нужно заранее обработать антисептиком, чтобы избежать гниения. Между металлочерепицей и гидроизоляцией должен образоваться вентиляционный слой, чтобы не скапливалась влага.

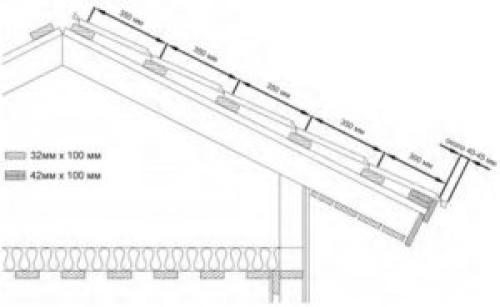

  3. Перед тем как уложить решетку, нужно сделать расчет шага. Схема обрешетки под металлочерепицу предполагает делать ее несплошной. Какой шаг, расстояние между решетинами выбрать, будет зависеть от вида материала. Он должен равняться длине поперечной волны. В нашем случае это 35 см.
  4. Начать нужно с нижней доски. Обрешетка крепится на саморезы, постепенно продвигаемся вверх. Размер первой доски должен быть на 1-1,5 см толще и на 5 см шире. Через шаг в 300 мм укладываем вторую доску. Саморезы должны быть оснащены уплотнительными шайбами из особых сортов резины. Важно не нарушать расстояния между обрешеткой!

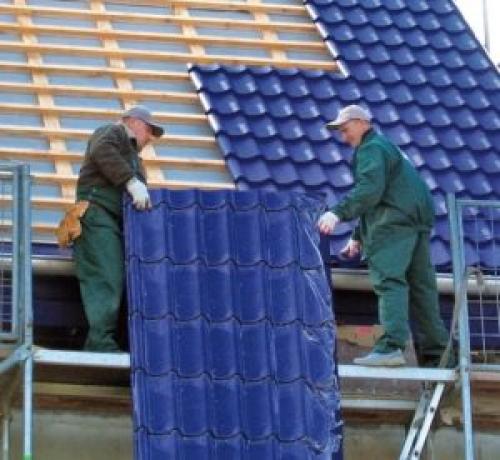

  5. Укладку проводят снизу вверх и слева направо с нахлестом в 15 см. Не забудьте заранее удалить с металлочерепицы защитную пленку.
  6. Первый лист выравнивается по торцу крыши и крепится саморезом по верхнему левому краю. Он должен быть с навесом за стропила в 3-5 см. Таким образом можно будет выравнивать листы. Следующие два листа монтируются без саморезов. Выравниваем листы по карнизу и крепим в волновую подошву саморезами в шахматном порядке. Самонарезающие винты вкручивают в места прогиба волны. Расход саморезов получается 8 штук на 1 кв. м листа.

Важно! Для резки металлочерепицы используйте ножницы по металлу. Пользоваться болгаркой нельзя, так как можно повредить защитное покрытие.

По завершении кровельных работ сверху устанавливается конек, а сбоку – торцевая планка. Вверху конька и внизу карниза прибивается по 2 доски без зазора. Это необходимо для крепления водосточной системы и конька. Потом устанавливаются крепления водостоков, подшивка карниза профнастилом.

Завершают монтаж дополнительные аксессуары: кровельные лестницы, устройства для снегозадержания, антенны и так далее.

Технология монтажа металлочерепицы на крышу. Монтаж обрешетки по металлочерепичную кровлю 04 Если крыша треугольная, то монтаж производится от центра к краям. От самой высокой точки под углом 90° к карнизу проводится прямая линия, здесь будет середина листа черепицы. Остальные листы монтируются в направлении вправо и влево от центрального.

Монтаж металлочерепицы Монтеррей своими руками можно посмотреть в

Работы по укладке должны вестись с соблюдением всех правил и технологий, так как ошибки способны привести к некачественному покрытию и сократят срок его эксплуатации.

За такой кровлей нужен несложный уход. Следует периодически убирать мусор, мыть поверхность. Ни в коем случае нельзя использовать для этого инструменты с острыми деталями.
