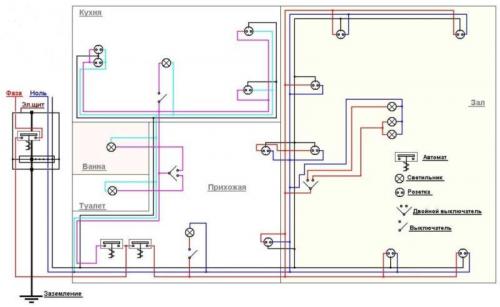

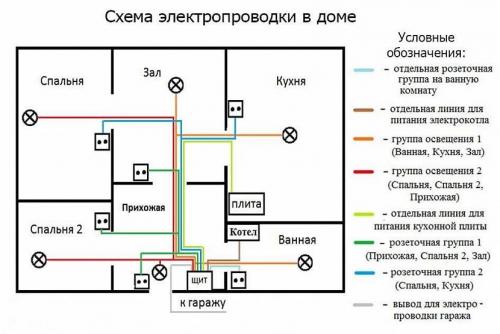

Схема разводки электрики. Схемы электропроводки в частном доме

Схема разводки электрики. Схемы электропроводки в частном доме

Схема проводки в частном доме основывается на плане самого частного дома, то есть разрабатывается индивидуально на стадии проектирования. Схема учитывает специфику оборудования, которое подключается к данной проводке, и системы освещения.

В соответствии с требованиями и положениями, регламентирующими работу с электросетями,

Схема разводки электропроводки в частном доме бывает нескольких типов:

•  Э лектрическая (принципиальная). Показывает, как включены в цепь энергопотребители и сколько их всего. При их составлении используют специальные значки, которые не применяют в других схемах.

• Монтажная. На ней отражены места монтажа различных устройств и связи между отдельным элементами системы. Схема позволяет рассчитать необходимое количество кабелей и расходных материалов. здесь можно увидеть разбивку на группы потребителей.

• Структурная. Показывает, что входит в состав сети, как она функционирует вместе с оборудованием после его подключения. Схема дает информацию о том, что необходимо для подключения и настройки.
• Функциональная . Отличается от структурной только детальным описанием отдельных узлов сети.
• Объединенная. Состоит из нескольких чертежей. Такая схема чаще всего используется при разработке сети в многоэтажных особняках.

Они в некоторой степени связаны друг с другом, взаимодополняют, отличаясь по назначению.

Основными элементами сети являются розетки, провода, выключатели, распределительные коробки, осветительные приборы, УЗО и другое . Снабжение частного дома электроэнергией начинается с электрощита, к которому подводится питающий провод с однофазным или трехфазным током.

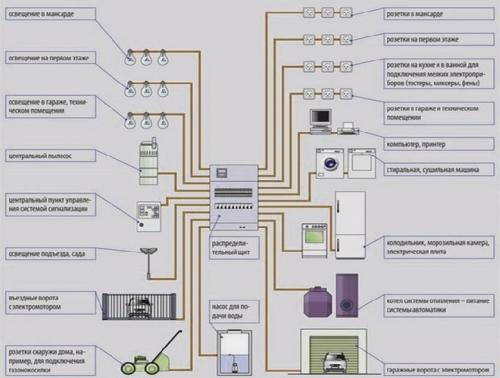

Щит отображает группы потребителей:

• гнезда для розеток (розеточная группа);
• приборы для освещения;
• силовые элементы;
• хозяйственные потребители.

Если потребители разбиваются по этажам дома, то каждую такую группу необходимо защитить индивидуальными устройствами.

Группа для розеток и осветительных приборов имеется в каждой комнате. Для бытовой техники, имеющей большую мощность, требуется заземление.

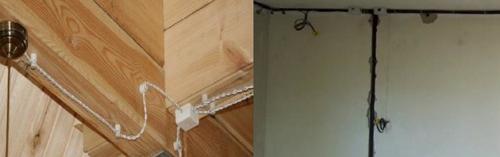

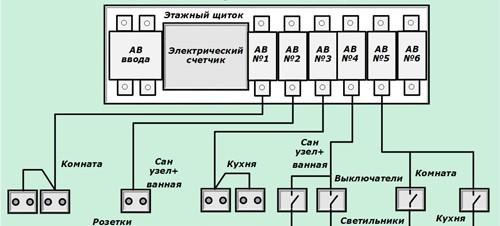

Схема электропроводки в комнате. План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Источник: https://stroika-i-remont.info/novosti/kak-pravilno-sdelat-razvodku-elektroprovodki-v-kvartire-novaya-provodka-razreshenie-dogovor

Схема разводки электрики в квартире. Как правильно произвести монтаж электропроводки в квартире

Электропроводка в квартире прокладывается после завершения основных строительных работ в новостройках. До проведения работ по отделке стенных поверхностей приглашается бригада специалистов, которые должны заняться монтажом электропроводки в квартирах заново отстроенного здания.

Нередки случаи, когда по желанию вселяющихся жильцов эти работы организуются и проводятся самими новоселами, желающими сделать разводку в помещениях на собственный вкус. Другая причина самостоятельного проведения монтажных работ – полное обновление проводки в собственной квартире или в связи с переездом на новое место жительства.

ЭЛЕКТРОПРОВОДКА В КВАРТИРЕ

Публикуемая статья предназначена для тех, кто решил самостоятельно заняться монтажом электрической проводки, а приводимые в ней сведения должны помочь им избежать серьезных ошибок. При проведении этих работ необходимо строго придерживаться требований и положений действующих нормативов (ПУЭ, в частности). В этой регламентирующей документации четко оговаривается в какой последовательности и каким образом проводится монтаж электропроводки в новостройках и какие материалы при этом следует применять.

Особенности этого способа защиты сети и потребителя в аварийной ситуации не позволяют организовать полноценное заземление, что угрожает пользователям любой современной квартиры.

Особенности этого способа защиты сети и потребителя в аварийной ситуации не позволяют организовать полноценное заземление, что угрожает пользователям любой современной квартиры.

В наше время широкое распространение получила система заземления TN-C-S, которая обеспечивает более высокий уровень электробезопасности чем система TN-C. Кроме того система TN-C-S обеспечивает защиту от обрыва нуля.

Для организации заземления по системе TN-C-S потребуется не только новый ввод силового кабеля, содержащего три отдельных провода (ноль N, фаза и заземляющая шина PE), но и соответствующая электропроводка.

Искусственно организованное расщепление PE и N проводников на колодке подъездного щитка не может считаться нормальным заземлением, так как не обеспечивает требуемого уровня безопасности. Для полноценного заземления нужна отдельная жила, соединенная с местным или повторным заземляющим контуром .

В условиях многоквартирного дома сделатьочень сложно, но при желании вполне реально. Для этого следует объединить жильцов подъезда и общими усилиями сделать на улице (на газоне у стены дома, например) заземляющую стальную конструкцию. От нее до каждого этажного щитка потребуется протянуть стальную шину, фиксируемую на сварку или медный проводник.

В этом случае и электрическая проводка примет совершенно иной вид. Она обустраивается посредством трехжильного медного провода и обновленного набора установочных изделий (розеток, выключателей и т. п.). В конструкции каждой из них должна быть предусмотрена дополнительная клемма, неофициально называемая «земляной». Для удобства распознавания различных проводников в трехжильном кабеле применяется цветовая маркировка, соответствующая действующим стандартам (ГОСТ) и требованиям ПУЭ.

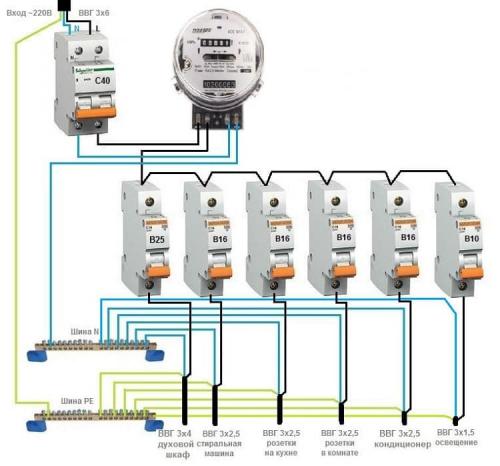

Схема разводки электрики в квартире через распределительные коробки. Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

• схема электросети позволит заранее спланировать необходимое оборудование и средства;
• наличие схемы позволит точно определить мощность входного ввода;
• чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
• схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками . Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.

Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.

Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.

Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.

Схема разводки электрики в частном доме при трехфазном подключении. План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом .  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Электропроводка в квартире своими руками пошаговая схема. Создание схемы электропроводки

В новых многоквартирных домах общедомовая электрическая сеть проводится только до квартиры. Всю планировку электросети внутри квартиры уже выполняет хозяин, в зависимости от разработанного плана расположения мебели и электроприборов. Это удобно, ведь владельцам квартир с готовой сетью для ее изменения придется частично или полностью демонтировать старую.

Составить схему электропроводки в квартире и выполнить ее монтаж возможно самостоятельно, либо же доверив это дело специалистам. Второй вариант требует достаточно затратного вложения средств, однако стоит помнить о том, что работа с электричеством – опасна для жизни.

Если нет определенных навыков, то монтаж лучше доверить специалистам- электрикам, при этом схему электропроводки можно составить самостоятельно.

Схему можно выполнить на небольшом листке бумаги, однако при этом обязательно нанести все элементы в соответствии с общепринятыми обозначениями. Любой монтаж начинается с разработки схемы будущей электропроводки.

Но перед этим необходимо:

• детально продумать размещение всей электротехники и электроприборов в квартире;
• подобрать оптимальные места для расположения выключателей и розеток;
• в зависимости от расположения окон и естественного освещения выбрать точки размещения люстр и других осветительных приборов;
• рассчитать необходимый метраж проводимой электролинии и количество электроточек в масштабе всей квартиры.

Процесс планирования не должен проходить быстро, это очень важный этап и к нему нужно отнестись со всей серьезностью. Ведь в случае просчетов на этом этапе в дальнейшем нужно будет устанавливать мебель не так как удобно, а так как это будет соответствовать расположению розеток. Или же использовать удлинители, которые будут своими проводами захламлять квартиру и мешать свободному проходу.

После решения вопроса с расположением мебели и электроприборов можно приступать к созданию электросхемы. Чертеж должен быть максимально детализирован и составлен с соблюдением масштаба. Для этого можно взять план-схему квартиры, на которой обозначены все основные параметры комнат или же с помощью линейки и карандаша самостоятельно перенести на лист бумаги план квартиры. При этом на схеме, помимо предполагаемого расположения предметов, нужно обозначить дверные и оконные проемы.

Когда план самой квартиры составлен, приступаем к следующему этапу – расположение электроточек и линий проводки. Стоит отметить, что электроточками считаются все выходные элементы из общей сети, то есть розетки, выключатели, источники света работающие непосредственно от сети, распределительные коробки.

Создать схему можно при помощи специальных программ, таких как archicad или Adobe Illustrator. Однако для использования этих программ необходимы определенные навыки, которыми обладают специалисты. Но, такие схемы помогут наглядно оценить будущее расположение электроточек в квартире

С точки зрения повседневной эксплуатации и удобства при возникновении неисправностей, оптимальным вариантом считается распределение электроточек по отдельным линиям электропроводки. Тип такого распределения называется «шлейф», о нем будет рассказано ниже в статье.

На схемы с предельной точностью должны быть нанесены:

1. Щит, от которого в квартиру проведена основная жила линии электропроводки.
2. Пути прокладываемых кабелей. Основное правило, которым надо руководствоваться при прокладке кабеля – строгое горизонтальное и вертикальное его расположение. Также удаление от перекрытий и проемов должно быть не менее 20 см.
3. Распределительные коробки — считаются точкой основного соединения кабелей внутри квартиры. При грамотном распределении электросети внутри квартиры они должны быть расположены на каждом ответвлении линии сети. Таким образом, распределительные коробки должны быть в каждой из жилых комнат, коридоре, кухне.
4. Розетки — их может быть любое количество. Законодательством не ограничено число розеток, которые могут находиться в квартире. Однако при расчете их расположения стоит учитывать нахождение относительно дверей, окон, батарей и труб, газопроводов. Так, они могут быть расположены в любом удобном месте, но не менее 20 см от проемов дверей и окон и 40 см от газопроводов, батарей и теплопроводов.
5. Выключатели. Их расположение так же никак не регламентировано законодателем и полностью зависит от желания проектировщика. Удобнее всего располагать их не выше уровня головы (в среднем 150-170 см от пола), либо в районе кисти при опущенной вниз руке (50-70 см от пола). Расположение относительно дверного проема не имеет значения и может быть как справа, так и слева, в зависимости от того, левша или правша хозяин и как ему удобней включать и выключать свет.

Источник: https://stroika-i-remont.info/stati/provodka-elektrichestva-v-kvartire-proekt-elektroprovodki

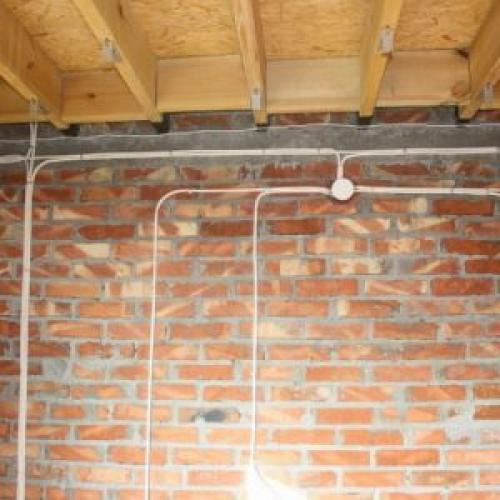

Как правильно провести проводку в доме схема для новичка. Проводка в доме своими руками

Сегодня нагрузки на электросеть в квартирах и частных домах из-за обилия бытовых приборов чрезвычайно велики. А в зданиях старой постройки проводка вообще не рассчитана на такое серьезное потребление. Залогом комфорта и безопасности проживающих в этих домах может стать грамотно выполненная разводка. Причем это вполне по силам сделать самостоятельно, если четко придерживаться инструкции и не игнорировать существующие правила электробезопасности.

Однако, если вы никогда не сталкивались с электроработами и имеете смутное представление о том, что такое электричество (в принципе), лучше не браться за такие серьезные вещи. При оформлении разводки непременно потребуются базовые бытовые знания и навыки в области электричества и электропитания.

Электропроводка своими руками: с чего начать?

Если в доме необходимо провести электропроводу, надо строго придерживаться следующих правил, положений и предписаний:

1. Нужно обеспечить свободный доступ к распределительным коробкам, а также к оборудованию электроучета.
2. Розетки и выключатели следует монтировать на уровне 0,-1,5 м от пола. И эти элементы также должны находиться в свободном доступе.
3. Открытые двери не должны преграждать доступ к оборудованию, указанному в п 1,2.
4. Количество розеток в жилом помещении считается из расчета 1 на 6 кв м.
5. На кухне розетки ставят по числу бытовых приборов.
6. Для электропитания ванной комнаты следует предусмотреть отдельный трансформатор, понижающий напряжение. А установить его необходимо за пределами данного помещения.
7. Кабель нужно класть, четко соблюдая вертикаль/горизонталь, без всяких провисов и прогибов, а также направлений по диагонали. В противном случае велика вероятность его повреждения при монтажных работах и выполнении перфорации.

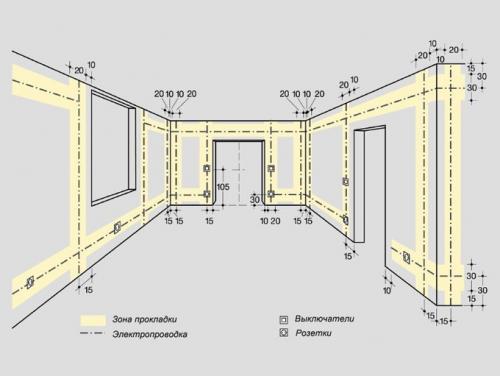

8. Горизонтальные кабели кладутся на расстоянии:
   • от перекрытий и карнизов — 5-10 см,
   • от пола и потолков — 15 см.
9. Вертикальные кабели кладутся на расстоянии:
   • от оконных и дверных проемов — 10 см, не меньше;
   • от газовых труб — 40 см, не меньше.
10. Для разводки и соединения кабелей применяются специальные короба.
11. Любое проводящее электричество соединение должно быть надежно заизолировано.
12. Соединять алюминиевые провода с медными ЗАПРЕЩЕНО!
