Обратный клапан для канализации 110 мм. Что из себя представляет обратный клапан для канализации?

Обратный клапан для канализации 110 мм. Что из себя представляет обратный клапан для канализации?

Зачем нужен и где используется?

В канализационных трубах довольно часто возникает ситуация, связанная с их засорением. Это может быть связано с неправильным монтажом, нарушением эксплуатации или попаданием посторонних предметов.

Засорение квартир, особенно нижних этажей, приводит к плачевным последствиям. Неприятный запах, затраты на ремонт, покупки новых вещей — этих неприятностей можно избежать.

Нужен обратный клапан канализации, который ставится на общую выводную канализационную трубу. Диаметр 110 мм наиболее распространен и делает его совместимым с другими трубами.

Устройство и принцип действия

Обратный клапан имеет несколько элементов:

• Корпус. Выполнен из металла или пластика.
• Диск с уплотнительным элементом. Он перекрывает трубу после попадания в нее стоков.
• Стальная пружина. Сжимается под давлением воды и удерживает диск.
• Механизм принудительного открывания.

Принцип работы механизма не представляет сложности. Под давлением воды диск поднимается и пропускает сточные воды в канализацию.

Пружина удерживает механизм, чтобы в обратном направлении воды не проникали.

Преимущества и недостатки: отзывы пользователей

По отзывам пользователей, установка обратного клапана имеет свои плюсы и минусы.

Преимущества обратного клапана:

• простота обслуживания и монтажа,
• слабая чувствительность к загрязнению,
• бесшумная работа,
• противодействие оттоку сточных вод в системе при ее засорении,
• защита от грызунов,
• устранение неприятных запахов,
• преграда для пропуска горячей воды в стояк с холодной.

Недостатки установки:

• закрытый клапан повышает давление в системе, что может стать причиной поломки,
• соединения в трубах могут быть причиной возникновения течи.

Как врезаться в канализационную трубу пластиковую 110. Врезка в канализационный стояк

Выполнять врезку в случае с канализационным стояком можно разными методами, и перед тем, как сделать врезку в канализационную трубу, нужно разобраться, как это сделать. Стандартный стояк канализации оборудуется 110-мм пластиковыми трубами. При подключении труб к центральной канализации диаметром меньше 50 мм можно использовать адаптер, но для других случаев он не подойдет. Например, если над местом врезки находятся другие квартиры, то выступающие части трубы могут помешать движению стоков вниз, в результате чего система загрязнится, вплоть до полной остановки ее работы.

Если учитывать этот аспект, то врезка в стояк канализации 50-мм трубы будет выполняться точно так же, как выполнялось подключение при помощи адаптера. Самым важным моментом в данном случае является выбор места врезки, чтобы обеспечить достаточный уклон врезаемому трубопроводу.

Врезка в чугунную канализационную трубу диаметром 110 мм будет гораздо более сложным мероприятием, особенно по сравнению с тем, как врезаться в пластиковую канализационную трубу. Тем не менее, эта проблема тоже решается. Для реализации такого подключения потребуется два фитинга – тройник и компенсатор. Тройник требуется для самого подключения. При выборе тройника нужно опираться на диаметры труб, которые нужно соединить. Компенсатор – это, по сути, кусок трубы, имеющий переходящий диаметр. Широкая часть компенсатора надевается на стояк с его нижней части. Далее противоположная часть конструкции устанавливается в тройник, в результате чего стояк воссоединяется.

Чтобы устанавливать эти фитинги для канализационных труб, нужно провести точные расчеты. Самым главным показателем является высота, на которой будет расположен тройник. Отвод этого фитинга должен находиться на соответствующем уровне, чтобы обеспечивать нормальный уклон трубопровода. Также обязательно нужно рассчитать, какая часть стояка окажется в раструбе тройника, и найти нижнюю точку, в которой будет разрезаться стояк.

Верхнюю отметку тоже нужно рассчитать. Вырез стояка должен немного превышать длину компенсатора, чтобы последний можно было завести под канализационный стояк. Чтобы найти верхний уровень, достаточно суммировать длину компенсатора и уровень нижней отметки.

Перед началом врезки нужно выполнить следующие работы:

1. Перекрыть стояк во всем доме.
2. Подготовить инструменты для выполнения работ и уборки после их проведения.
3. Зачистить и высушить стояк в месте, которое будет подвержено ремонту.

Сама врезка канализации в существующую сеть будет выполняться по такому принципу:

• сначала отрезается часть стояка с соблюдением расчетных точек (края желательно обработать напильником);
• место подсоединения компенсатора обрабатывается герметиком;
• далее надевается компенсатор;
• теперь нужно покрыть герметиком нижнюю часть стояка;
• на этом этапе монтируется тройник (перед его установкой нужно проверить, есть в ли в тройнике уплотнитель);
• нижняя часть компенсатора герметизируется;
• теперь компенсатор устанавливается на свое место;
• далее необходимо соединить трубопроводы или установить на место подключения заглушку;
• на этом работы закончены, и стояк можно запускать снова, после чего весь мусор необходимо убрать. Врезка в городскую канализацию завершена.

Врезка в трубу канализации дополнительного трубопровода не отличается особой сложностью, но наличие опыта в строительстве приветствуется. В некоторых случаях стоит воспользоваться услугами специалистов, чтобы избежать возможных неприятностей, которые могут возникнуть из-за непрофессиональной работы.

Фановый клапан для канализации 110 мм. Особенности строения и работы воздушного клапана

На самом деле клапан представляет собой достаточно простое устройство, которое состоит из таких элементов:

Схема воздушного клапана

• корпус, имеющий с боковой стороны специальное отверстие, обеспечивающее запуск воздушного потока;
• это самое отверстие оснащено мембраной или штоком, сделанным из резины. Мембрана обеспечивает закрытие или открытие отверстия;
• резиновая прокладка, которая придает герметичности в процессе регулировки воздушного потока;
• шток крышка, служащая защитой. Через эту крышку можно наблюдать механизм работы клапана;
• посадочное место, служащее фиксацией на трубе.

Аэратор для канализации

Аэратор для канализации имеет такой же простой принцип работы. Стоит сказать, что, несмотря на простоту этого устройства, оно очень эффективное.

Итак, функционирование устройства можно описать таким образом:

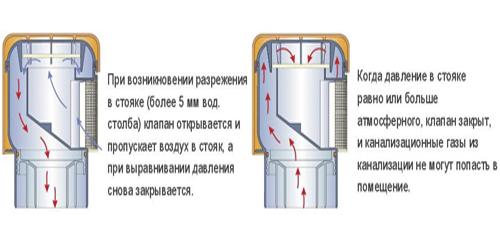

Принцип работы аэратора

1. клапан находится в закрытом состоянии тогда, когда в трубе стояка наблюдается равное давление атмосферному, или же слегка превышающее его;
2. если осуществить смыв воды в унитазе или вылить ведро воды в раковину, то в трубе произойдет резкий скачок давления;
3. в этот момент мембрана или шток освобождают проход в боковом отверстии клапана;
4. именно через него воздух идет в систему до тех пор, пока не будет достигнуто равенство давления, находящегося внутри трубы и снаружи;
5. после этого клапан вновь возвращается в закрытое состояние.

Существенно отличается и по строению, и по функционированию от вентиляционных клапанов фановый клапан.

Такой клапан устанавливается прямо внутрь канализационный системы.

Сам по себе он представляет цилиндр диаметром 110 мм, оснащенный специальной крышкой.

С внутренней части крышки имеется пружина, изготовленная из нержавеющего материала.

Эта пружина способствует закрытию клапана, после того как осуществится проход сточных отходов по его цилиндру.

Иными словами, собственно эта крышка и является защитным элементом, который обеспечивает сдерживание противотока фекальных масс и сточных вод.

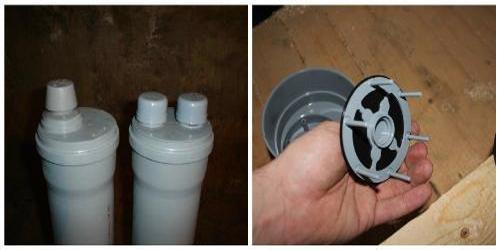

Фановый клапан

Кроме того, фановый клапан обеспечивает защиту канализационной системы:

• от проникновения грызунов и попадания различных механических примесей;
• от возврата стоков обратно к раковине, унитазу и другим сантехническим устройствам.

Фановые клапана канализации

Фановый клапан представляет собой очень важную деталь канализационной системы, которая будет не только защищать от возврата к сантехническим устройствам нечистот, но также и от попадания неприятных запахов в помещение.

Обратный клапан для канализации 110 мм размеры. Что это такое

Что такое обратный клапан — догадаться несложно. Очевидно, что это устройство, позволяющее рабочей среде двигаться только в одном направлении. Обратные клапана широко применяются при монтаже систем водоснабжения и отопления, так что их концепция не покажется читателю чем-то необычным.

Применение этого изделия для сточных вод требует, однако, некоторой адаптации:

1. Клапан должен открываться и закрываться при минимальном напоре . Как известно, в большинстве случаев бытовая канализация — самотечная;

Клапана, требующие для открытия значительного избыточного давления (например, шаровый ), могут применяться в напорных канализационных системах. Они монтируются в начале напорного участка сразу после насоса и предотвращают обратное движение стоков после его остановки.

1. Поскольку заслонка и седло неизбежно будут зарастать жиром, взвесями и прочими отложениями, клапан должен легко вскрываться для обслуживания .

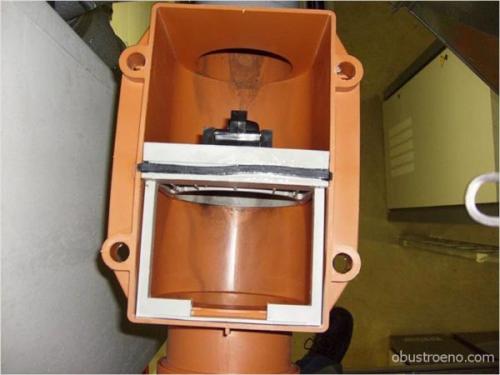

Так выглядит вскрытое для обслуживания изделие.

Типичные материалы для производства клапанов — пластики, прежде всего непластифицированный поливинилхлорид (НПВХ) и полипропилен. Как правило, изделия маркируются цветом: предназначенные для внутренней канализации клапаны — серые, для наружного монтажа — оранжевые.

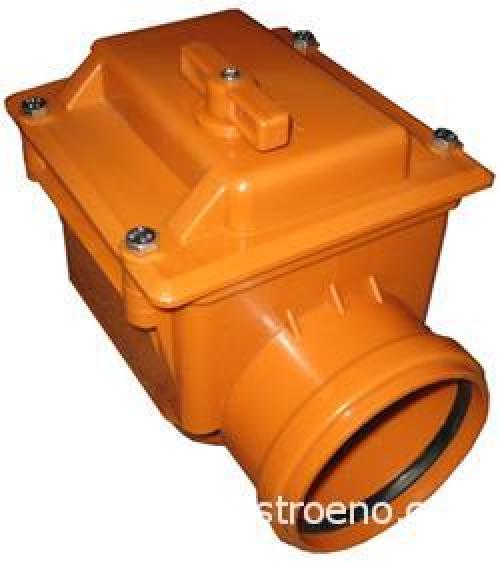

Обратный канализационный клапан v115 для ПВХ труб может монтироваться в колодце.

Клапаны бывают однокамерными (с одной заслонкой) и двухкамерные (с двумя заслонками). По понятным причинам вторые надежнее: даже если загрязненное седло одной заслонки помешает ей полностью закрыться, герметичность обеспечит вторая.

Обратный клапан нередко можно встретить в продаже под другим названием — канализационный затвор.

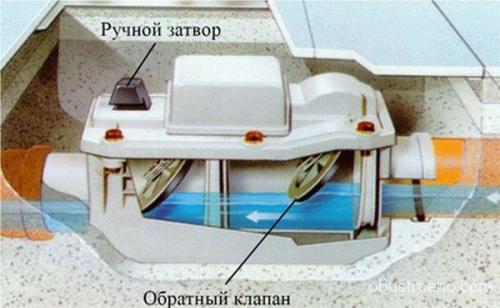

Устройство двухкамерного затвора.

Многие клапаны предусматривает ручное управление: заслонка может быть принудительно переведена в полностью закрытое состояние.

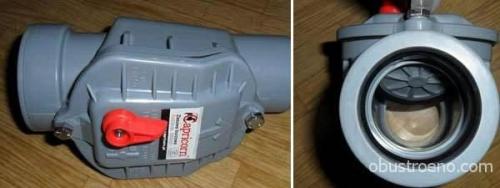

Красная рукоятка принудительно переводит устройство в закрытое состояние.

Помимо механических, многие производители предлагают электрифицированные устройства. Сервомотор, перекрывающий заслонкой путь стокам, запускается после срабатывания датчика заполнения. Электрифицированные устройства нередко комплектуются аккумуляторами, обеспечивающими длительную (до недели) автономную работу при сбоях энергоснабжения.

Обратный клапан для канализации. Для чего и кому он нужен

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения —  квартиры нижних этажей в многоэтажках, особенно — в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» — горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку — унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо ставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше — фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб стоков обычно не поднимается — он продавливает пробку, все уходит.

Однако жителям высоких этажей не стоит радоваться —  пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией — кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже — зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл поставить обратный клапан ставить — «на всякий случай».

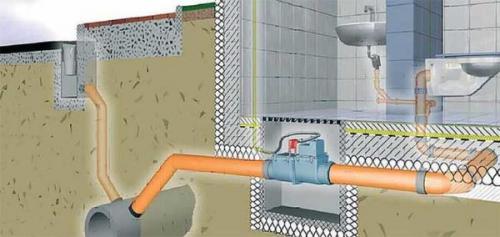

Пример установки в частном доме

Третья группа потребителей — владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Даже если и так, многие предпочитают перестраховаться, чем потом выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает через канализационную трубу проникнуть грызунам и другой живности.

Как установить обратный клапан на канализацию. Разновидности обратных клапанов

Все запорные канализационные устройства можно разделить по месту установки:

• для улицы;
• для помещения.

Если приспособление предстоит монтировать в уличную канализационную трубу, то следует выбирать морозоустойчивую модель с большой пропускной способностью.

Для установки же в помещении подойдут варианты попроще. Причем это могут быть как пластиковые модели, так и стальные

В зависимости от способа монтажа выделяют:

• фланцевые;
• межфланцевые;
• муфтовые.

Второй вариант требует использования сварки и применяется в металлических трубопроводах. Но это быстрый и простой способ, не требующий много времени для установки.

Фланцевым способом ставят обратный клапан на трубы большого диаметра. Чаще всего на улице. А муфтовым методом удобнее устанавливать приспособления небольшого диаметра. В основном такой вариант применяют в помещении. Главное, при установке подобрать такое место, где можно спокойно снять крышку и прочистить клапан он засоров.

Также по типу запорного устройства выделяют поворотный, подъемный и шаровой клапан. Это различие по способу крепления запорного механизма в самом приспособлении. В поворотном используется заслонка, в шаровом рабочим органом выступает шар, закрывающий сечение трубопровода.

Модель обратного клапана для канализации, в котором используется в качестве рабочего органа шар, чаще всего применяется в производственных помещениях

В подъемной же модели запорного клапана есть специальный запор – золотник, передвигающийся под воздействием пружины или под собственным весом.
