Диаметр бетонных колец для канализации. Маркировка, габариты и классификация

Каким бы ни был дом, без канализационной системы его невозможно назвать комфортным и современным. Обустройство инженерных систем – это первостепенная задача, которую решают ещё до установки фундамента.

Железобетонные переливные септики не теряют актуальности, так как за сравнительно небольшую цену эффективно справляются с очисткой и сбором сточных вод.

Ж/б кольца изготавливают методом заливки и вибрирования в форме с определённой толщиной стенок. Внутри бетонной массы размещена стальная арматурная сетка, увеличивающая прочность изделия.

Типы колец:

  • Фальцевые кольца благодаря замковым соединениям плотно стыкуются друг с другом, что позволяет достичь большей герметичности в системе отстойной канализации. Это увеличивает сопротивление шахты давлению грунта и не даёт канализационным стокам просачиваться в почву.
  • Сквозные канализационные кольца имеют плоский торец и гладкие стенки. Это самый недорогой вариант для канализации. При установке нужны дополнительные меры по герметизации стыков. Обычно применяют цементный раствор, который дополнительно укрепляет конструкцию и увеличивает её сопротивление давлению грунта.
  • Доборные кольца – это изделия тех же классов, но меньшей высоты. Их задача – скорректировать высоту септика до определённого уровня.
  • Фильтрационные кольца имеют на своих стенках сквозные отверстия (перфорацию). Применяют их для создания фильтрационных колодцев.
  • Фасонные изделия – к этой группе относятся все дополнительные конструктивные элементы: сплошные плиты для установки на дно колодца, плиты с отверстием для установки крышки канализации.

Кольца железобетонные размеры, объем. Все размеры в одной таблице: «Бетонные кольца для колодца»

Железобетонные кольца являются многофункциональным материалом, используемым в самых различных сферах строительства. Их универсальность обусловлена отличными эксплуатационными качествами, устойчивостью к механическим воздействиям, а также широким ассортиментом типоразмеров. К примеру, размеры бетонных колец для колодцев могут варьироваться в диапазоне от 0,7 до 2-х метров. Для увеличения их прочности при отливке используется технология плоского армирования.

Виды бетонных колец для колодца

Производство всех железобетонных строительных конструкций строго регламентировано соответствующими ГОСТами.

Данные нормативы устанавливают и размер бетонных колец для колодца, и любые отклонения от заданных стандартов недопустимы. Они могут различаться по двум основным параметрам: диаметр колец для колодца и его высота. Все прочие эксплуатационно-технические характеристики, такие как прочность, плотность, сопротивляемость механическим нагрузкам, должны быть не ниже определённых ГОСТом показателей.

Кольца железобетонные размеры, объем. Все размеры в одной таблице: «Бетонные кольца для колодца»

Сегодня существует несколько основных видов железобетонных колец. Поэтому, прежде чем выбрать тот или иной вариант, следует внимательно ознакомиться с основными типами этих изделий, а также с областью их применения.

Все бетонные кольца подразделяются по области использования:

  • Канализационные.
  • Коллекторные.
  • Водозаборные.
  • Защитные, предназначенные для прокладки подземных коммуникаций: электрокабелей, газовых и водопроводных труб.

По своей конструкции и технологическим свойствам ж/б кольца бывают:

  • С гладким торцом.
  • С замковым торцом. По периметру их торцевой части имеется специальная выемка-замок, упрощающая монтаж и увеличивающая герметичность стыков.
  • Предназначенные для создания опорной основы.
  • Доборными элементами.

Кодировка жб колец

Но, независимо от своего предназначения и конструктивных особенностей, все они изготавливаются из тяжёлых видов армированного бетона марки прочности от М-200 до М-500. Размеры ж/б колец для колодца могут быть самыми разными, и подбираются в индивидуальном порядке, в зависимости от диаметра колодца. Согласно производственным нормативам, каждое отлитое кольцо должно иметь определённую маркировку, установленную требованиями ГОСТа. Благодаря этим маркировкам можно безошибочно выбрать необходимую модель железобетонного изделия.

Кодировка ж/б колец выглядит следующим образом:

  • КЛК — для монтажа городских ливневых коллекторов.
  • КВГ — наиболее распространённый вариант колец, предназначаемый для обустройства водных колодцев и кессонов.
  • КО — опорное, или фундаментное кольцо. Используется в качестве основы для последующей установки прочих элементов.
  • КФК — используемые для устройства дренажных систем, или канализационных сливных коллекторов.

Кольца железобетонные размеры, объем. Все размеры в одной таблице: «Бетонные кольца для колодца»

Но главными показателями, исходя из которых, подбираются кольца, служат их размеры. В зависимости от диаметра и высоты, изменяется и масса железобетонного изделия. В представленной ниже таблице даны размеры кольца для колодца: его высота, диаметр, объём, а также масса. Наружный диаметр обозначается как D-большое, а внутренний — как d-малое. Минимальный диаметр таких железобетонных элементов, как видно из таблицы, составляет 70 см, а наибольший — 200 см.

Канализационные кольца. Основные виды и общие размеры канализационных колец

В продаже присутствуют бетонные изделия для строительства канализации двух видов:

  1. Доборные (от 670 руб.).
  2. Стеновые (от 990 руб.).

Канализационные кольца. Основные виды и общие размеры канализационных колец

Стеновые канализационные кольца

Элементы стенового вида применяются для формирования горловины конструкции. Доборные варианты изделий имеют расширенную линейку размеров, причем нестандартных. Они применяются в тех случаях, когда высоту накопительных емкостей по проекту не получается сформировать из элементов со стандартными размерами. С помощью доборных колец можно скорректировать высоту любой конструкции септика.

Бетонные кольца, используемые для строительства дачной канализации, представляют собой элементы правильной округлой формы. Внутренний диаметр изделий находится в диапазоне от 70 до 200 см. Стандартная толщина стенок – 70-100 мкм. Чаще всего для изготовления сливных ям и дачных септиков используется размер 1-1.5 м, цена бетонных колец этого диаметра составляет 1500-2500 руб. за изделие.

Для изготовления колец производители применяют металлическую арматуру и марки бетона с разными характеристиками. Металл, в качестве армирующего компонента, повышает прочность изделий и надежность. Кроме этого, исключается вероятность растяжения конструкции, изготовленной из колец. В свою очередь, бетон обеспечивает коррозийную защиту металлу. В результате конструкция септика не подвергается деформационным изменениям под влиянием нагрузок на сжатие.

Канализационные кольца. Основные виды и общие размеры канализационных колец

Размеры стеновых бетонных колец

Обратите внимание! Качественные железобетонные элементы для канализаций изготавливаются в соответствии с требованиями ГОСТа 8020-90. Поэтому в процессе выбора изделий стоит детально изучать инструкцию и данные производителя.

Кольца для выгребной ямы размеры. Применение колец из пластика

Достоинства пластиковых колец для выгребной ямы в их небольшом весе, долговечности и простоте монтажа. Для их изготовления исходным материалом служит полиэтилен низкого давления, которому присущи отменные прочностные характеристики.

Самый распространенный размер — высота 150 см, диаметр приблизительно 95 см, толщина стенки 25 см.

Кольца из пластика обеспечивают полную герметичность выгребной ямы. Исключают просачивание неочищенных жидких отходов в грунт через боковые стенки

Кольцо без вреда для своей целостности воспринимает большие механические нагрузки благодаря ребристому корпусу. Для одной выгребной ямы, как правило, не требуется больше, чем 3-4 кольца, выполняющих функцию стенок.

Для дна и верха выгребной ямы используют другие детали: днище, люк, кольцо для обрамления отверстия, служащего для подсоединения к канализации.

Если сравнить пластиковые кольца с бетонными, то, кроме небольшого веса, можно увидеть ряд других преимуществ первых:

  1. Быстрый монтаж с использованием имеющейся системы замков.
  2. Простота демонтажа.
  3. Полная герметичность.
  4. Возможность выполнить замену вышедшего со строя кольца.
  5. Отсутствие реакции на воздействие влаги. Пластик никогда не размокнет и не станет коррозировать.
  6. На пластик не влияют ни агрессивная химия, ни продукты жизнедеятельности, обитающих в отходах и почве, бактерий.
  7. Более гладкая внутренняя поверхность, не способствующая скапливанию на ней налета.
    Демократичная цена.

Легкий вес конструкции иногда может стать причиной ее смещения под воздействием подземных вод. Чтобы такое не произошло, при заливке дна ямы, в бетонную стяжку вставляют специальные металлические крюки. Посредством этих приспособлений надежно фиксируют легкие пластиковые кольца.

А о том, как провести гидроизоляцию септика пластиковой вставкой можно прочесть в этом материале .

Иногда первое кольцо опускают в выгребную яму на еще незастывшую стяжку. Это намного проще, чем крепить его при помощи крюков и тросов. Есть в этом негативная сторона — придется приложить большие усилия в случае, если понадобится демонтаж конструкции.

Решив сделать выгребную яму из пластиковых колец, необходимо определиться с местом для нее.

Санитарные нормы, касающиеся расположения любого септика, одинаковы:

  • минимум 5 м от парадной двери дома и окон;
  • не меньше чем 3 м от дороги и межи с соседним участком;
  • 15 м или больше от колодца или скважины с питьевой водой;
  • наличие доступа для работы ассенизаторской машины;
  • отсутствие рядом с ямой плодовых деревьев.

Следующий шаг — определение объема. За основу принимают суточный расход воды на 1 человека, проживающего в доме. Общепринятая норма — 200 л. Вырыв котлован, устраивают на его дне стяжку из бетона высотой около 200 мм, строго контролируя горизонтальность.

Процесс монтажа пластиковых колец состоит из нескольких шагов: подготавливают место роют яму подготавливают дно, укладывая последовательно песок, гравий, геотекстиль, затем выполняют непосредственный монтаж пластиковых изделий

Между стенками вырытой ямы и гофрированной поверхностью колец должен оставаться зазор 30 мм как минимум. Со стороны дна также оставляют 20 см запас. В случае если дно выгребной ямы не планируют бетонировать, этот параметр увеличивают до 0,5 м.

Когда выбран последний вариант, необходимо устройство фильтрующего слоя, состоящего из гравия и песка, разделенных для невозможности их смешивания, геотекстилем. При изготовлении пластиковых колец в их конструкцию уже заложена теплоизоляция в виде продольнополой прослойки, но если в вашей местности зимой наблюдаются суровые морозы, нелишним будет и дополнительное утепление.

Для устройства теплоизоляционного слоя необходимо взять полотнище отражающего материала с такими размерами, чтобы после опускания колец была охвачена вся поверхность ямы. Материал с отражающим слоем не позволит уходить теплу в грунт. Его края фиксируют по периметру верха ямы бечевкой.

Таблица бетонных колец. Бетонные кольца: виды и размеры железобетонных колец для колодца, дополнительные детали

Для сооружения на участке систем водоотвода и водоснабжения необходимо применение специальных изделий. К ним относятся кольца бетонные, изготовленные по стандартам.

Для строительства колодца применяют бетонные кольца.

Виды колец для колодца

Поскольку колодцы бывают канализационными, газопроводными и построенными специально для систем водоснабжения, то и элементы и составные части для устройства таких колодцев различаются по своему назначению.

Существуют следующие разновидности бетонных колец:

  1. Железобетонные . Они предназначены для сооружения инженерных сетей (дренажных и канализационных колодцев, водопроводных и газопроводных систем, прокладки подземных сетевых кабелей).
  2. Доборные . Они применяются тогда, когда стандартные не подходят по размерам.
  3. Опорные . Их закладывают в основание колодца.
  4. Стеновые . С их помощью сооружается горловина колодца; основная сфера применения — установка на ограниченном пространстве.
  5. Коллекторы .

Разновидности бетонных колец для колодца.

Кроме того, производятся дополненные изделия с замком и днищем, с плитой перекрытия и сборные, а также круглые и квадратные кольца. Производители выпускают элементы, снабженные пазами для фиксации. Это необходимо для того, чтобы в случае смещения колодец, сооруженный из таких колец, не разрушился.

К преимуществам бетонных колец относят долговечность, прочность, скорость монтажа инженерных систем, широкий диапазон размеров и жесткость сооружения. Кроме того, плотная структура материала повышает герметичность колец.

Из недостатков выделяют габариты и большую массу, вследствие чего возрастает цена на их транспортировку и монтаж, поскольку без применения спецтехники не обойтись.

Армирование

Армирование колец необходимо для увеличения срока их службы. Армированные элементы изготавливают тем же методом вибропрессования, в ходе которого они приобретают более плотную структуру и становятся крепче.

Кроме того, такие изделия обладают повышенной водонепроницаемостью, что позволяет использовать их для устройства септиков, предотвращающих попадание воды в грунт. То же можно сказать и о грунтовых водах: плотное прилегание составных частей друг к другу исключает возможность образования больших щелей, и грунтовые воды не попадут в колодезный источник.

Размеры

Вся выпускаемая продукция производится согласно ГОСТу 8020-90 и имеет стандартную маркировку колец:

Выпускается продукция по ГОСТу.

  • КВГ — для водо- и газопроводного колодца;
  • КЛК — для ливневой системы и водостока;
  • КО — опорное;
  • КС — стеновое;
  • КФК — дренажное и коллекторное.

Дополненные (доукомплектованные) элементы имеют в аббревиатуре букву Д: КСД — кольцо стеновое дополненное (с дном).

Кроме того, маркировка изделий содержит числовые обозначения. Например,

КС-10-9 читается как «кольцо стеновое 1000 мм, высотой 900 мм».

Таблица: параметры железобетонных колец

Параметры, которые имеют кольца ЖБИ, тоже стандартны и определяются табличными значениями.

ОбозначениеВысота, ммДиаметр наружный/внутренний, ммТолщина стенок, ммМасса, кгОбъем бетона, м³
К-10-54901160/1000803500,14
К-10-109901160/1000806800,27
К-12-54901410/1250804200,17
К-12-109901410/1250808200,33
К-15-54901680/1500905500,22
К-15-109901680/15009011000,44
К-20-5490 1008200,33
К-7-1,5145840/70070600,024
К-7-5495840/700702100,084
К-7-10990840/700704200,17

Все изделия по ГОСТу имеют параметры, находящиеся в пределах:

  • наружный и внутренний размеры — 84-220 мм, 70-200 мм;
  • толщина стенок — 70, 80, 90, 100 мм;
  • высота — 290, 590, 890 мм;
  • вес бетонного кольца — 130-600 кг, 550-1470 кг;
  • объем ЖБ, затраченного на изготовление 1 элемента, — 0,05-0,59 м³.

Также выпускаются по ГОСТу:

  • Плиты днища (низа).

      Кроме стандартных встречаются нетиповые кольца железобетонные, изготовленные на заказ. Они отличаются индивидуальными размерами.

      Помимо самих колец для устройства системы водоснабжения, канализации или газопровода необходимо приобрести дополнительные элементы, такие как:

      • днище — плита низа обеспечит прочное основание колодцу;
      • перекрытие — этот элемент предназначен для установки кольца меньшего размера на большее;
      • доборное изделие — оно позволяет увеличить высоту колодца с меньшим весом.

      Доборные элементы имеют стандартный диаметр, но меньшую толщину стенок, и могут быть использованы в качестве верхних составных частей для колодца, например, кольцо с крышкой. Дополнительные элементы помогут обеспечить герметичность сооружению и защитят трубы от промерзания в зимнее время года.

      Объем железобетонных изделий для колодцев. Колодезные кольца. Линейные размеры, объем и основные характеристики.

      Для создания канализации в частном и городском строительстве применяются колодезные кольца из бетона различных вариантов исполнения. Бетонное колодезное кольцо – это изделие ЖБИ, которое используется для обустройства подземных инженерных коммуникаций.Кольца для колодцев из бетона усиливаются стальной арматурой, для повышения прочности и выдерживаемой нагрузки. Качественные колодцы изготавливают из плотных марок бетона, особенно тщательно следует подбирать марку для колодцев с питьевой водой.

      Бетонные кольца колодезные размеры

      Кольца для колодцев представляют собой цилиндрическую конструкцию из железобетона, таким образом размеры соответствуют основным размерам тонкостенного цилиндра. Цены на кольца напрямую зависят от размеров и марки бетона.

      Объем железобетонных изделий для колодцев. Колодезные кольца. Линейные размеры, объем и основные характеристики.

      Сечение бетонного кольца

      Диаметр колодезного кольца

      D наружный – внешний диаметр кольца из железобетона. Размеры могут колебаться от 70 см до 2-х метров в зависимости от задач проекта. Цена на земляные работы напрямую зависит от внешнего диаметра кольца. При подборе размеров следует также оценивать сложность эксплуатации, чистка небольших колодцев с питьевой водой может быть затруднительной. Для канализационных коллекторов выбирают большие диаметры для лучшего дренажа сточных вод.

      D в нутренний диаметр – размер внутренней полости жб кольца. При подборе размеров внутреннего диаметра следует «прикинуть» удобство человека средней комплекции проводить работы внутри кольца.

      А– толщина бетонного кольца. Колодезные кольца –это тонкостенные оболочки, поэтому толщина обычно 1-2% от диаметра. Встречаются толщины от 7 см до 15 см. При увеличении толщины на 1 мм существенно повышается расход бетона и соответственно масса готового кольца. Для снижения веса изделия, применяется продольно-поперечная схема армирования обечайки.

      D внешний = D внутренний +2* A

      Или, напрямую, толщина кольца через диаметры:

      Объем железобетонных изделий для колодцев. Колодезные кольца. Линейные размеры, объем и основные характеристики.

      Кольца из железобетона. Основные размеры

      Для кольца КС 20-10

      H – высота бетонного кольца. Каждый производитель ЖБИ выпускает довольно широкий размерный ряд колец по высоте. От экстремально низких 7-10 см до метровых. В зависимости от типа инженерных сетей подбирается тип колец, размеры и их количество

      Как посчитать объем колодезного кольца

      V внутренний – внутренний объём полости бетонного кольца. Параметр показывает вместимость колодца из колец. Объём всего кололдца будет равен сумме всех объёмов каждого кольца. Также обязательно учитывают внутренний объём колодезных колец, при расчёте загрузки ассенизаторской машины.

      Существуют специальные сервисы для расчёта объема бетонных колец. Для простых открытых бетонных колец без днища и крышки. Объём внутренней полости можно посчитать по формуле через внутренний диаметр.

      Например, для кольца   КС 20-10

      Объем бетона – позволяет выяснить нужное количество смеси для изготовления изделия. Объём бетона можно посчитать по формуле :

      Например для кольца КС-20-10:

      Объём через толщину стенки можно вывести исходя из того, что

      2* A = Dнаружный-Dвнутренний

      Получаем, объём бетона для кольца через толщину стенки и наружный диаметр:

      Или через внутренний диаметр и толщину стенки цилиндрического открытого кольца:

      Ка к видно, объём бетона зависит от толщины стенки и во втором порядке и первом порядке, те при увеличении тощины на 1 единицу, объём увеличивается нелинейно .

      Вес бетонных колец

      Масса колодезного кольца складывается из веса самого бетонного основания и веса арматуры. Для каждого изделия в обязательно порядке указывается вес в сопроводительной документации. При описании бетонных колец помимо основных линейных размеров, всегда присутствует вес в килограммах или тоннах.

      В предыдущем параграфе была определена формула для расчёта объема бетона. Чтобы определить вес готового кольца, необходимо полученный объём умножить на плотность конкретной марки бетона.

      Для кольца КС20-10 из бетона используется тяжелый бетон марок от М200 до М500, гарантирующий прочность и трещиностойкость;

      Плотность около 2500 кг/м3

      Vбетона=0,659

      M =1647 кг – расчётная масса.

      m -= 1650 кг –масса по описанию от производителя.

      Пластиковые кольца для канализации. Пластиковые кольца для септика

      Пластиковые системы, а так же конструкции, сделанные из пластиковых колец, имеют ряд преимуществ:

      • Экологичность. При изготовлении используется листовой ПНД. Такой материал применяется для емкостей, которые напрямую контактируют с питьевой водой и продуктами питания;
      • Герметичность. Благодаря такой конструкции, отсутствует проблема, которая свойственна септикам из бетонных колец – намыв грязи сквозь швы;
      • Не требует очистки;
      • Отсутствует необходимость в крупной технике для установки;
      • Кольца можно стыковать на месте, что дает возможность сделать более глубокий колодец.

      Септики из пластиковых колец занимают довольно выгодные позиции в сравнении с другими вариантами:

      • Деревянный. В процессе эксплуатации деревянных колец разрушается сруб, что влечет обвал грунта. Кроме того гниет вода и дальнейшее использование становится невозможным.

        Решение может быть только одно – провести ремонт с использованием именно пластика. Однако самостоятельно этого лучше не делать, так как такой ремонт достаточно опасен;

      • Бетонный. Швы в септиках, сделанных из бетонных колец имеют свойство протекать. В данной ситуации также лучшим вариантом будет установка конструкции из пластиковых колец прямо внутрь бетонного колодца;
      • Пересохший. В случае, когда колодец пересыхает есть возможность углубить его с помощью бетонных колец, однако такая работа достаточно трудоемкая и требует использования специальной техники. Кроме того, это уменьшит объем воды. Если внутрь поставить пластиковое кольцо, проводить работы станет гораздо легче, а объем воды уменьшится лишь незначительно.

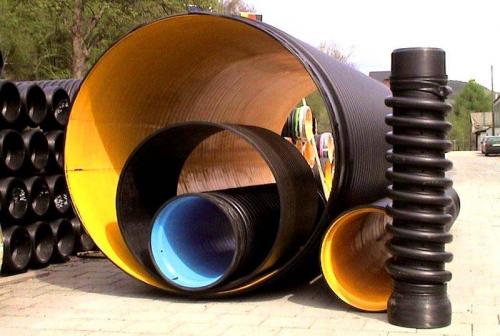

      Размеры бетонных колец. Разновидности пластиковых колец

      Кольца для колодца из пластика различаются по следующим параметрам:

      1. Стенки имеют гладкую или гофрированную поверхность (для повышения прочности). За счет дополнительных выступов внешний диаметр составляет 450-1600 мм, производители рекомендуют выкапывать ствол колодца с запасом размера 70-100 мм по окружности. Толщина стенок зависит от модификации изделия. Например, в базовых элементах толщина составляет 6 мм, усиленные модификации имеют стенки толщиной до 55 мм. При обустройстве глубоких колодцев рекомендуется использовать кольца усиленного типа.
      2. Размеры бетонных колец. Разновидности пластиковых колец Материалы изготовления размерные параметры

        Для изготовления пластиковых конструкционных элементов для колодцев используются полимерные материалы:

        1. Полиэтилен, выдерживающий низкие температуры и инертный к воздействию агрессивных химических веществ. Из-за низкой механической прочности детали рекомендуется устанавливать в уже имеющийся бетонный ствол.
        2. Полиэтилен низкого давления состоит из внешней гофрированной оболочки и внутреннего слоя, сглаживающего неровности на поверхности. Для обустройства колодцев с питьевой водой используются элементы с синей идентификационной полосой на внутренней части.
        3. Полипропилен используется для изготовления деталей, работающих при температурах 0°С…95°С. Из-за низкой устойчивости к ультрафиолетовому излучению необходимо предусмотреть защитное покрытие или располагать элементы в грунте. При воздействии раскаленных предметов или открытого огня происходит воспламенение и разрушение пластика.
        4. Поливинилхлорид обладает устойчивостью к ультрафиолетовому излучению и не разрушается при температуре -65°… +45°С. Детали используются для обустройства септиков или канализационных стоков, к недостаткам относят низкую устойчивость к перегревам.
        5. Изделия из композитного полимерного материала изготовлены из смеси синтетических смол и кварцевого песка, что обеспечивает устойчивость к механическим или термическим воздействиям. В состав материала вводится дополнительный краситель, на кромке предусмотрены шипы и впадины для соединения деталей. Материал не разрушается под воздействием воды и выдерживает охлаждение до температуры до -65°С.
