Механизм сливного бачка унитаза. Разновидности сливных механизмов
Механизм сливного бачка унитаза. Разновидности сливных механизмов
Бачок для слива воды есть в конструкции любого унитаза, и представляет собой емкость с 2-3 технологическими отверстиями. Через них вода поступает в бачок или сливается из него. Сверху емкость закрыта крышкой, что повышает декоративность всего устройства. Процесс работы механизма слива для бачка унитаза с кнопкой не отличается большой сложностью. Вода на первой стадии поступает в емкость и находится там до тех пор, пока не будет нажата кнопка на бачке. Это происходит в основном через прикладывание механического усилия, после чего определенный объем воды выливается в чашу. Ее поток смывает нечистоты, удаляя их в канализационную трубу.
Что касается внутреннего устройства сливного бачка, то там тоже нет ничего оригинального или сложного. Состоит этот механизм из пары элементов. Задачей первого из них является подача и перекрывание воды из общей трубы, что позволяет заполнить пустой бак необходимым количеством жидкости. Второе приспособление отвечает за выливание содержимого бачка внутрь чаши после нажатия кнопки. Читайте также: " Какой унитаз выбрать – виды, различия, преимущества и недостатки ".
Классификация сливных бачков по типу материала:
- Керамические (фаянсовые) . Отличаются надежностью и дешевизной. Классические бюджетные варианты, которые наиболее распространены в жилищах.
- Металлические . Уступая по декоративности керамическому варианту, они превосходят его в плане прочности и долговечности.
- Пластиковые (полиэтиленовые) . Главное достоинство пластиковых сливных бачков заключается в их небольшом весе и простой установке.
В зависимости от способа крепления и точки расположения, сливные бачки делятся на 2 группы:
- Низкорасположенные . Помещаются непосредственно на унитазной чаше.
- Высокорасположенные . Прикрепляются к задней стене или внутри инсталляционной ниши. Высокорасположенные емкости входят в конструкцию раздельных унитазов. Изделия данного типа особенны тем, что их бачок и чаша разделены. Для коммутации двух частей используется сливная труба, по которой и двигается вода. Мощность подачи воды для слива зависит от высоты расположения накопительного бака. Читайте также: " Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе ".
В плане эстетичности раздельные модификации проигрывают совмещенным моделям, т.к. отдельно висящая емкость смотрится не очень красиво. Однако если применяется инсталляция унитаза, то именно такие конструкции рекомендуется приобретать для установки. В большинстве стандартных ситуаций сливной бачок размещен на краю унитазной чаши. Такие приборы имеют более компактный и эстетичный вид.
Сливной механизм для унитаза ремонт. Ремонт механизма запора сливного устройства
Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.
Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.
Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее “вверх ногами” и прижимают шайбой, установленной на прежнее место.

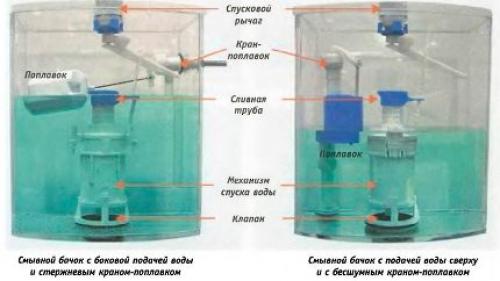

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры
Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.
Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

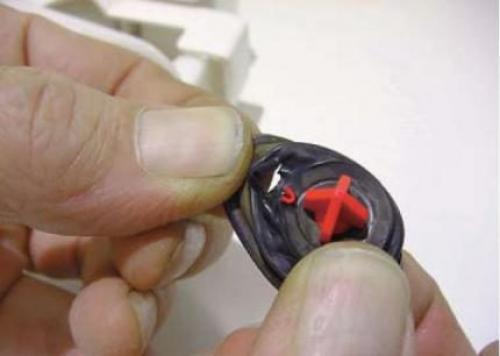

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов
- Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
- Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
- Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
- Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
- Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
- Первым делом отщелкиваем поплавок, и извлекаем его.
- Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
- Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением “на себя”.
- Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
- Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
- При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
- При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая – гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
- Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
- Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
- Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
- Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
- Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.
Арматура для бачка унитаза с нижним подводом. Как осуществляется замена арматуры
Старая арматура сливного бачка с нижней подводкой перед установкой новой должна быть демонтирована. Зачастую замена устройства не требуется, и достаточно заменить колонку для слива или же клапан. При смене колонки потребуется демонтаж бачка, а при установке нового клапана - нет.
Перед тем как приступить к работе, перекройте воду на вводе в бачок или же отключите стояк. Всю имеющуюся в бачке воду следует спустить. Будет рассмотрен демонтаж с кнопочной и штоковой конструкцией.
- Кнопка снимается посредством отворачивания против часовой стрелки. Бывает, что она прикреплена к крышке бачка. В этом случае снимается крышка вместе с ней. В штоковом устройстве следует отвернуть декоративный набалдашник и выкрутить накладку, которая закрывает отверстие в резервуаре, через которое проходит шток.
- В центре арматуры находится колонка для слива. Сбоку расположен заливной клапан. Если длина шланга позволяет вам снять бачок и положить его прямо на унитаз, то переходим к следующему шагу.
- Разбирающаяся сливная колонка состоит из двух частей. Для простоты ремонтной работы следует демонтировать верхнюю часть. Ее надо отвернуть на 90°. При ее отсоединении вы услышите щелчок. Внутри останется нижняя часть колонки. По бокам видны шляпки от болтов, посредством которых бачок закрепляется на унитазе.
- Под бачком следует открутить крепежные гайки. Этот процесс осуществим как при помощи инструментов, так и вручную. После слива в бачке есть немного воды, которая при откручивании гаек вытечет наружу. Советуется подложить тряпку.
- Приподнимите бачок и поставьте на унитаз.
- В случае если замене подлежат заливные клапаны, то гибкие шланги следует завернуть и открутить рукой. Можно использовать и ключи.
- Откручивается гайка, крепящая колонку, а также гайка клапана.
- Из бачка вынимаются все детали.
