Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования – это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

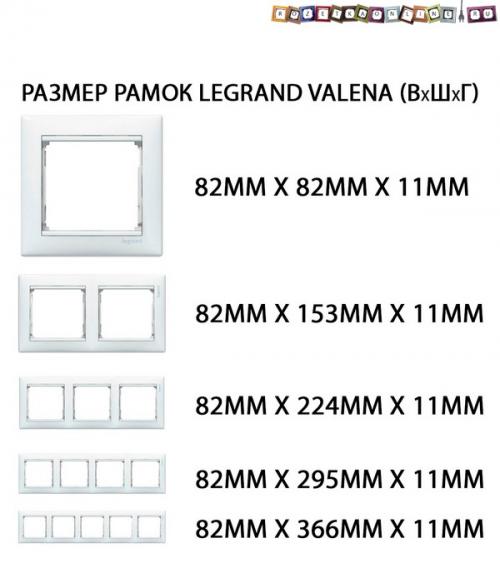

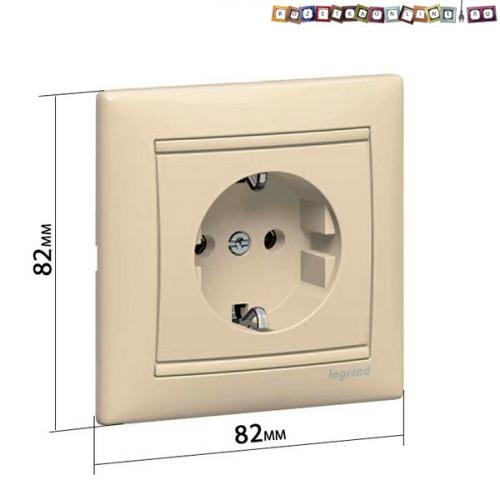

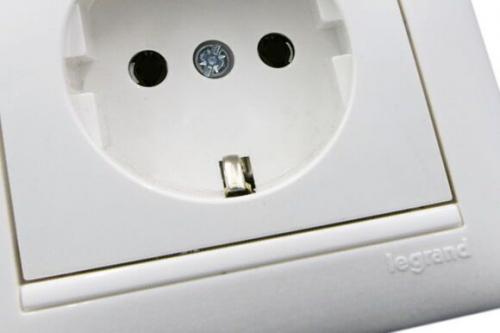

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке – высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena – это тот необходимый средний показатель, на который можно всегда ориентироваться .

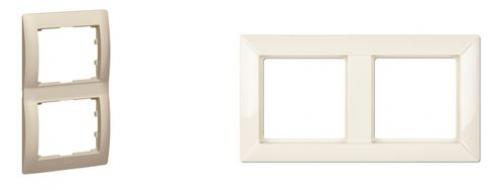

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Размер рамки для розетки. Из чего же состоят современные розетки (выключатели)

В основном из нескольких элементов:

1. Суппорта или улучшенной рамки для розеток, как ее называют отдельные авторы (по сути, это и есть основание), предназначение которого – крепление розетки к подрозетнику. Такие рамки-суппорты для новых моделей розеток и выключателей изготавливают 2-слойными. Нижняя ее часть – стальная, покрытая антикоррозийным сплавом, а лицевая – из поликарбоната, который не поддерживает горение и одновременно является отличным диэлектриком.
2. Механизма розетки (выключателя). По сути это та же токопроводящая часть или контактная группа, которые собственно и выполняют функции розетки или выключателя. Эти механизмы, несомненно, также совершенствуется постоянно, хотя при этом принцип их работы остается неизменным.
3. Накладной рамки. По своей функциональности такие рамки являются декоративными в то же время неотъемлемыми элементами современных розеток и выключателей. Они закрывают суппорт и стык подрозетника со стеной. Одновременно позволяют совместно с лицевыми панелями (накладками на них) совершенствовать дизайн помещения в целом путем объединения розеток и выключателей в группы. Вот почему можно встретить в продаже розетку без рамки. При этом рамки для них продаются отдельно. Вам могут предложить приобрести двойную рамку для розеток, рамку на 5 розеток, попадаются (правда, редко) и рамки на 6 розеток. Но все же наиболее популярны рамки на 4 розетки. А вот с розетками «в сборе» создать такую группу розеток не удастся.
4. Лицевой панели. Она в обязательном порядке имеется как у розеток, так и у выключателей (часто в виде его клавишей) и закрывает их механизм. Однако в современных этих изделиях усовершенствованию подверглось само крепление лицевой панели. Если в старых моделях это выполнялось с помощью крепежных винтов, то в современных на защелках, это позволяет их монтировать или демонтировать без использования отвертки. А возможным это стало в результате использования для изготовления лицевых панелей эластичного пластика.

Источник: https://stroika-i-remont.info/novosti/razmer-rozetki-s-ramkoy-razmer-sovremennoy-rozetki-s-ramkoy

Габариты розетки Legrand с рамкой. Розетки Legrand Valena

Розетки Legrand Valena — надежный контакт в элегантном корпусе!

Силовые и информационные розетки Legrand Valena выпускаются в двух цветовых исполнениях: белые (RAL9003) и цвета слоновой кости RAL (1013). Лицевые панели, клавиши и рамки изготовлены из поликарбоната. Электроустановочные изделия Legrand Valena устанавливаются в стандартныеили блоки электроустановочных коробок с межцентровым расстоянием 71 мм.

Сами розетки устройств могут быть закреплены в установочных коробках двумя способами: саморезами или при помощи "лапок"-захватов. Расстояние между захватами может составлять от 50 до 71 мм. Все электроустановочные изделия Legrand Valena поставляются в виде механизмов и не комплектуются рамками, которые продаются отдельно. Многопостовые рамки могут быть расположены, как вертикально, так и горизонтально. Конструкция крепления рамок к механизмам предусматривает регулировку глубину посадки 2 мм (что особенно актуально для толстых обоев и тканевых покрытий).

Прочный суппорт розеток изготовлен из оцинкованной стали. Размеры суппорта — 71х71 мм. Внешний размер однопостовой рамки составляет 81х81 мм.

Максимальная нагрузка, которую может выдерживать силовые розетки составляет 10А (2200 Вт) для розеток без заземления и 16А (3500 Вт) для розеток с заземляющим контактом. Максимальное сечение подключаемогосоставляет 2,5 кв.мм.

Габариты розетки. Размер современной розетки с рамкой

Если вы точно не планируете приобретать дорогие, статусные модели (их размеры могут быть нестандартны, чаще всего их рамки больше обычных), то в таких случаях, я советую всегда ориентироваться на размер розеток с рамкой Lerand серии Valena . Эти розетки одни из лидеров рынка электроустановочного оборудования - это сбалансированная, универсальная серия, некий стандарт на который равняются многие.

Скорее всего, приобретая качественные розетки к себе в квартиру или дом, вы обязательно возьмете модели из этого же класса, пусть другого производителя. При этом размеры у них будут сопоставимы или равны.

Внешний размер однопостовой (одинарной) рамки с розеткой Legrand Valena (ВхШхГ) 82мм х 82мм х 11мм , глубина самого механизма 43 мм

Для сравнения, приведу габаритные размеры некоторых «одноклассников» этой серии, чтоб вы убедились, что они схожи и различаются буквально на несколько милимметров, что чаще всего не критично. Размер розеток указаны в следующем порядке - высота х ширина х глубина.

Размер рамки у розетки ABB Busch Jaeger Basic 55 84мм х 84мм х 11мм , глубина механизма розетки 41мм

Размер рамки у розетки Schneider Electric Sedna 80мм x 80мм x 7мм , глубина механизма 44,6мм

Думаю теперь понятно, что размер розетки с рамкой Legrand Valena - это тот необходимый средний показатель, на который можно всегда ориентироваться .

Если вам необходимо узнать размеры двойной, тройной или четверной рамки для розеток, так же опираться лучше на размеры этой серии Legrand.

А вообще, есть одна простая универсальная формула, следуя которой можно довольно точно определять размеры многопостовых рамок любых размеров для розеток любых производителей.

Габариты розетки прицепа. Распиновка розетки прицепа легкового автомобиля

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения.

В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

• cемиконтактные (7 pin) разъемы европейского типа;
• семиконтактные (7 pin) разъемы американского типа;
• тринадцатиконтактные разъемы (13 pin);
• специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

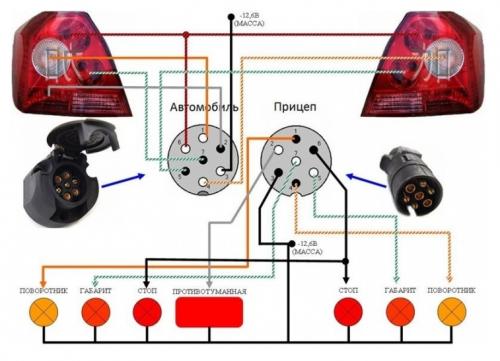

1. Поворотник левой стороны.
