Как сделать токарный станок по дереву своими руками. Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Если самодельный токарный по дереву станок предназначен для точения и сверления деталей без требования к точности, его можно изготовить самостоятельно.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

С этой резьбой изготовлена планшайба под токарный патрон. Вращает всю эту конструкцию электрический двигатель от стиральной машинки мощностью 300 ватт.

Как сделать стол своими руками в домашних условиях. 20 Примеров обеденных столов, которые можно сделать самостоятельно

Это место, где семья собирается на обеды, праздничный торт и послеобеденные обсуждения. Обеденный стол - центр многих счастливых воспоминаний, почему бы не сделать собственный под свой вкус и стиль?

Вы можете создать эти столы даже при ограниченном бюджете! Когда дело доходит до выбора мебели для завершения дизайна интерьера, это может быть сложной и дорогостоящей задачей. Даже при выборе простого стола, не так просто будет подобрать именно тот вариант и конкретный стиль, который бы вы хотели воссоздать. Некоторые из нас просто решили построить стол своими руками.

И даже, если вы не опытный мастер, вы можете построить простой предмет, который будет отвечать вашим потребностям и сделает смелое заявление в домашнем декоре. Взгляните на нашу подборку 20 лучших проектов обеденных столов , которые вас вдохновят.

Подробное описание проектов вы можете найти по ссылке под фотографией.

Обеденный стол из дубовых досок

Если вы решили сделать сей прекрасный стол из дуба, убедитесь, что доски сухие, тогда их не будет крутить и деформировать. Соедините их вместе и прикрутите аккуратные железные ножки.

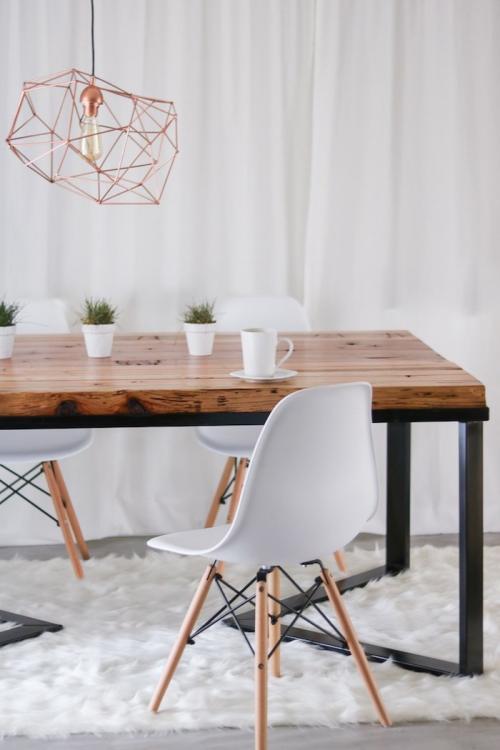

Современный стол

Мне нравится как выглядит этот современный стол, который пробуждает желание сорваться и направиться в мастерскую, чтобы сделать его. Если у вас возникло такое же желание, то взгляните на подробный.

woodbrew

Бетон и балки

Бетонная столешница очень тяжелая, поэтому позаботьтесь о дополнительной помощи и не забудьте про крепкое основание из широких деревянных балок, прочно соединенных вместе.

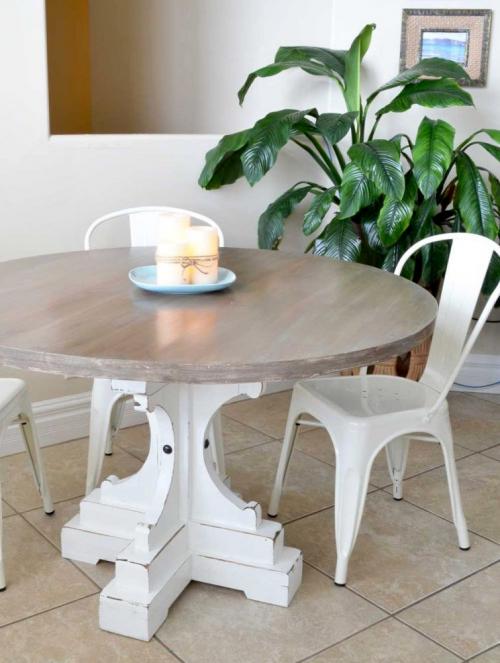

Круглый стол

С таким столиком на пьедестале вы можете втиснуть больше людей, что очень важно, если вам нужно разместить много членов семьи на небольшом пространстве. Этот прочный столик сочетает в себе фермерский стиль и французский шик.

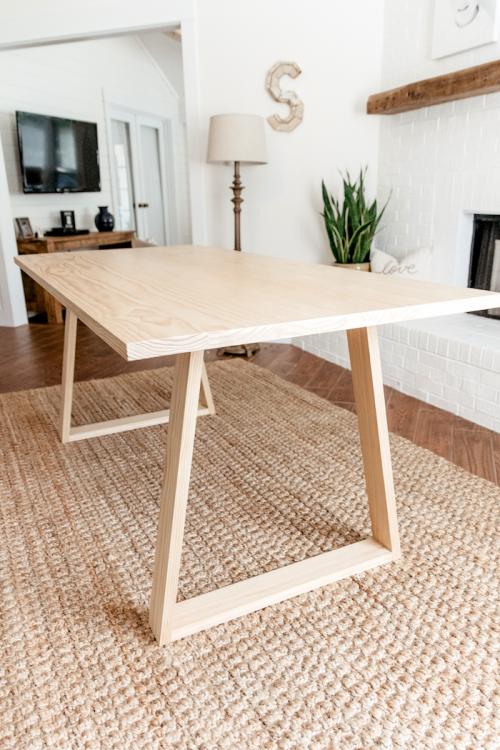

Небольшой деревянный стол

Если ваша обеденная зона небольшая, вы по достоинству оцените небольшой размер этого простого в изготовлении обеденного стола. Это еще один проект, который идеально подходит для новичков, желающих получить опыт работы с электроинструментами и мебелью.

Старые брусья

Начнем, пожалуй, с самой сложной конструкции обеденного стола, для создания которого понадобятся не только умение работы с деревом, но и владение сварочным аппаратом. Столешница собрана из старых брусьев 10х10 см , найденных на свалке, которые опираются на интересную конструкцию ножек. По ссылке под фотографией вы найдете подробный мастер-класс.

Необрезная доска

Сращенные необрезные доски на стальных ножках - отличное дополнение современной столовой. Взгляните подробное описание проекта, возможно это вдохновит вас на создание своего уникального обеденного стола.

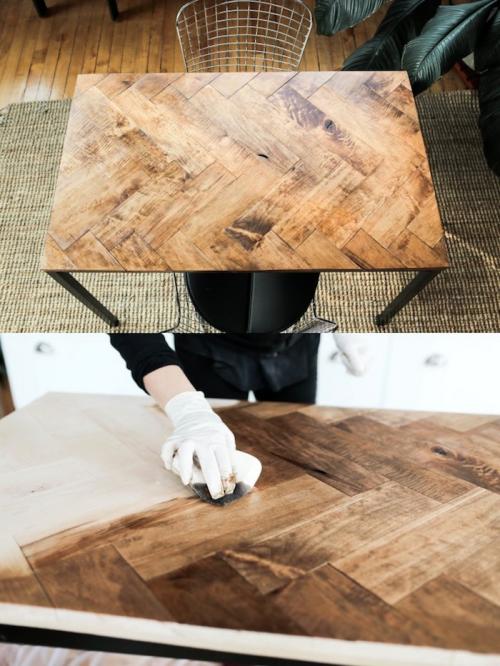

Елочка

Для этого проекта рекомендуется использовать кленовую древесину. Рисунок елочки довольно легко сделать, если вы будете следовать описанию по ссылке под фотографией. Подобный столик может привлекать все внимание гостей в столовой, благодаря своей уникальной конструкции столешницы.

Массивный современный стол

Коренастый, с увесистой столешницей и еще более внушительными деревянными ножками, такой стол просто обязывает к большим застольям в уютной семейной атмосфере.

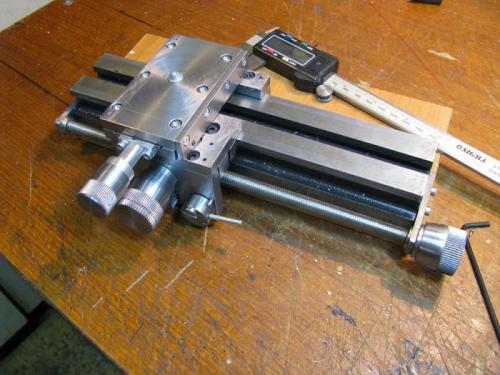

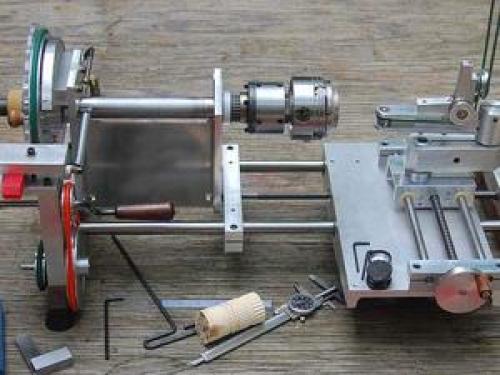

Мини токарный станок своими руками. Станочный суппорт

Чтобы изготовить самодельный суппорт токарного станка своими руками понадобятся направляющие, по которым будет выполняться продольное и поперечное перемещения. В промышленном оборудовании традиционно используются направляющие скольжения типа «ласточкин хвост». В домашних условиях качественно изготовить такой узел невозможно. Поэтому, при выборе, предпочтение отдается готовым цилиндрическим или профильным рельсам с линейными подшипниками. Наилучший вариант построения системы перемещений заключается в установке рельс с подшипниками качения. Они позволяют получить высокую точность, отсутствие люфтов, надежность и длительный срок службы. Не зря такие рельсы стали очень популярны у производителей станков во всем мире. Ведущим их недостатком считается только высокая стоимость.

Существует и дешевое решение. Оно подразумевает использование полированных валов от старых принтеров или иного оборудования.

Суппорт

Движение в продольном и поперечном направлениях, создается с использованием ходовых пар типа винт-гайка. В машиностроении применяются механизмы, построенные на основе резьбовых шпилек, трапецеидальных винтов или шарико-винтовых пар (ШВП). Выбор стандартных шпилек оправдан только для очень простых станков, так как не обеспечивает должной точности и долговечности. Трапецеидальный винт более надежен, устойчив к большим нагрузкам. Лучший, но дорогой, вариант подразумевает применение ШВП. Именно они устанавливаются в точном промышленном оборудовании. Крепление ходовых винтов требует применения подшипниковых блоков, обеспечивающих свободное вращательное движение и невозможность возвратно-поступательного. Такой блок можно сделать самостоятельно, но лучше использовать модели серийного изготовления.

Для соединения составных частей суппорта между собой подойдут стальные пластины толщиной 8-10 мм. Их достаточно обработать по размерам направляющих и просверлить требуемые отверстия.

Сборка суппорта будет напоминать работу с детским конструктором, а результат окажется не хуже, чем у заводских моделей.

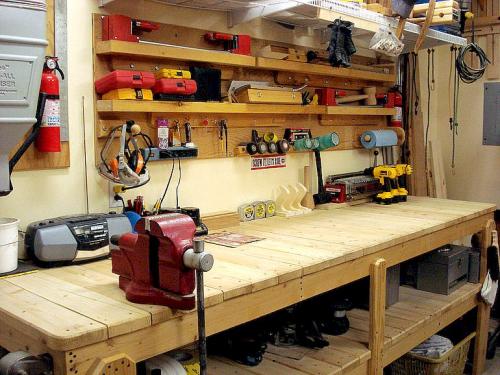

Самодельные станки и приспособления для домашней мастерской

Каждый мастер стремится максимально обустроить свою сферу, насытить рабочее пространство станочным оборудованием и приспособлениями. Большую пользу для ведения частного хозяйства приносят самодельные станки и приспособления для домашней мастерской.

Приспособления

Среди самодельных хозяйственных поделок и оборудования можно выделить:

столярные изделия;
верстак;
табурет;
полки;
стеллажи.

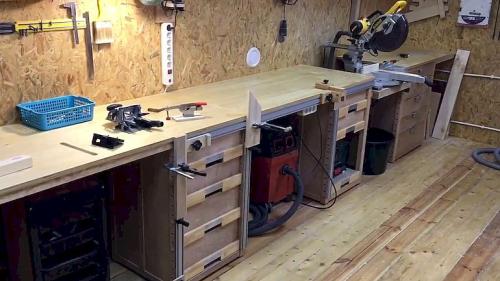

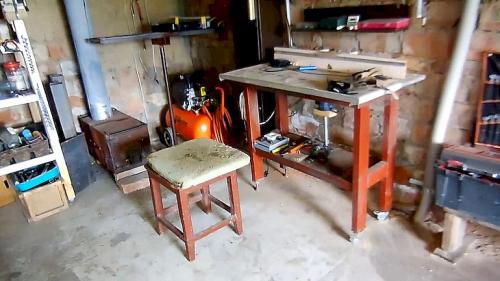

Верстак

Размеры верстака

Высота поверхности столешницы должна быть такой, чтобы работник стоя мог оперировать инструментами и оборудованием. Высоту верстака хозяин мастерской определяет сам – соответственно своему росту. Высота рабочего стола колеблется в пределах от 75 см до 80 см.

Размер столешницы определяется площадью подсобного помещения. Стол не должен препятствовать свободному проходу вокруг него.

Материал верстака

Дерево
Часто используют деревянный стол. Верстак делают из бруса и досок. Ноги стола для надёжности скрепляют диагональными поперечинами.

Столешницу делают в виде щита из сбитых досок отрезками бруса. Щит опирают на ножки стола и скрепляют гвоздями или шурупами. Детали соединений делают из стального уголка.

Варианты сборки деревянного верстака разные, но в одном они едины – конструкция стола должна быть устойчивой и выдерживать статические и динамические нагрузки.

Если поверхность верстака будет подвергаться случайным воздействиям режущих и острых инструментов, то столешницу оббивают жестью или кладут сверху металлический лист.

Металл
Самая надёжная конструкция рабочего стола – это верстак, сваренный из металлопрофиля. Изготовление сварного изделия подразумевает наличие сварочного аппарата и опыта работы с ним.

Опорную раму и ножки стола сваривают из стального уголка и полосы. Для подсобных деталей используют отрезки арматуры.

Столешницу делают из металлического листа, толщиной 8 – 12 мм. Толстый лист значительно увеличит вес верстака, что сопряжено с трудностями при его перемещении.

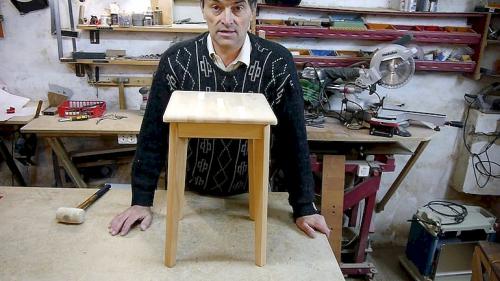

Табурет

Табурет сделать своими руками совсем просто:

Из бруса 40 х 40 мм делают 4 опоры, длиной 50 см.
Ножки на середине длины скрепляют поперечинами.
В опорах стамеской делают пазы.
На концах поперечных планок стамеской вырезают выступы по размеру пазов.
Выступы смазывают столярным клеем и вставляют в пазы.
На время высыхания клея опоры стягивают ремнем.
Сидение выпиливают дисковой пилой из широкой доски толщиной 30 мм.
Сидение размером 300 х 300 мм прибивают гвоздями или прикручивают шурупами к ножкам табурета.

Полки

Полки делают из доски, ДСП или МДФ. Они бывают открытыми или с боковыми стенками. Для крепежа используют навесные мебельные петли.

В стене просверливают отверстия, в которые вбивают дюбели. Шурупы вкручивают в дюбели не до конца, чтобы на них можно одеть петли полки.

Петли прикручивают к тыльной стороне полки. Полки навешивают на стену, одевая петли на головки шурупов.

Стеллажи

Стеллажи – это целый комплекс полок разных размеров. Их хорошо делать из ДСП. Решётчатое сооружение опирают на пьедестал или просто ставят на пол. Для устойчивости стеллажа, к боковым сторонам мебели прикручивают уголки. Свободные полки уголков с отверстиями прибивают дюбелями к стене.

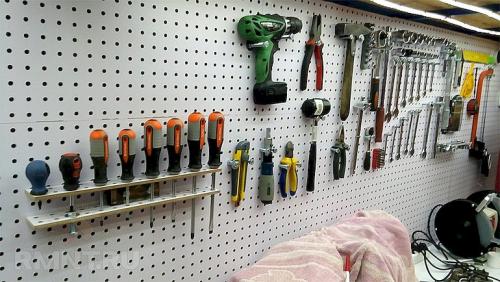

Вертикальные держатели инструментов

Каждый умелец стремится организовать своё рабочее место так, чтобы инструменты находились на расстоянии вытянутой руки. Этому способствуют вертикальные держатели.

Держатель гаечных ключей

На стене над верстаком крепят деревянную планку. Рейку прикручивают шурупами в дюбели, установленными заранее.
В планку вбивают небольшие гвозди с промежутками, равными ширине ручек гаечных ключей.
Ключи развешивают на рейке.
Шляпки гвоздей удерживают ключи в горизонтальной и вертикальной плоскости.

Держатель отвёрток

В отрезке бруса 40 х 40 мм просверливают отверстия соответствующие диаметрам отвёрток, на расстоянии друг от друга 30 – 40 мм.
Отрезок бруса прибивают к стене дюбелями так, чтобы отверстия располагались вертикально.
В полученные гнёзда вставляют отвёртки. Теперь можно быстро достать нужный инструмент, не покидая рабочее место.

Пояс для стамесок

Планку крепят дюбелями к стене.
Пояс или ремень прибивают гвоздиками к планке так, чтобы получались своеобразные сквозные карманы.
В карманы опускают стамески, через которые проходят только стальные лезвия. Ручки удерживаются ремнем.

В приспособлении можно держать молотки, клещи, пассатижи и другие инструменты.

Самодельная подставка под паяльник

Работая с паяльником, возникает ситуация, когда нужно отложить инструмент. Положить паяльник с раскалённым жалом на столешницу или на какой-либо предмет – всегда рискованно. Самодельная подставка решит эту проблему.

Пример изготовления подставки под паяльник

Держатель делают из проволоки в виде спирали. Для этого разгибают проволочную вешалку для одежды.
Проволоку наматывают на цилиндрический предмет, диаметром 1,5 – 2 см. Подойдёт ручка стамески или другого инструмента.
С одной стороны пружины оставляют свободный конец проволоки.

Конструкция может иметь другой вид – всё зависит от фантазии и изобретательности автора.

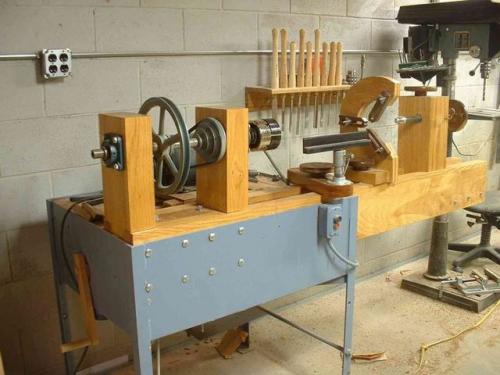

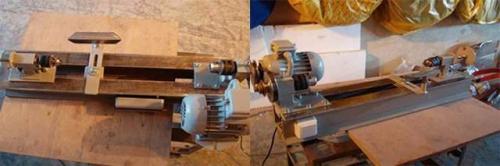

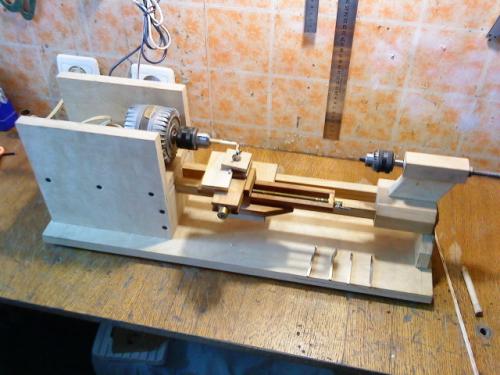

Токарный по дереву своими руками в домашних условиях. Изготовление станины

Станина – рама, которая объединяет все части станка в единое целое. От ее надежности зависит прочность конструкции в целом, потому лучший материал для рамы – стальной уголок. Также можно использовать профильную трубу прямоугольного сечения.

Прежде всего, намечают размеры будущего агрегата. Данный показатель во многом зависит от того, для каких именно изделий нужен станок. Средний размер станины домашнего токарного станка – 80 см. С помощью болгарки с кругом по металлу отрезают две одинаковые заготовки.

Подкладывая деревянные бруски, угольники полками вверх и внутрь, укладывают на ровную поверхность, их верхние грани должны создать идеальную плоскость. Между ними выдерживают одинаковое расстояние, примерно 5 см. Чтобы правильно их сориентировать, используют рейку соответствующей толщины.

Продольные детали основания фиксируют струбцинами. Из такого же угольника делают поперечины. Их три. Две крепят на краях конструкции, третью, являющуюся опорой для передней бабки, примерно в двадцати сантиметрах от левого края. Точные размеры зависят от типа используемого двигателя и параметров шкива, который удалось найти.

Остается сварить станину в единое целое. Шов должен быть надежным и качественным, варить можно ручной сваркой или использовать автомат.

Важно сразу определиться, как будет использоваться станок. Возможна настольная установка или изготовление автономного агрегата. Во втором варианте необходимо предусмотреть ножки. Их можно изготовить из того же угольника, а можно вырезать из бруса подходящей толщины. Применение деревянных ножек позволит сэкономить на материале, кроме того, станок можно будет сделать разборным.

Что можно сделать фрезером по дереву в домашних условиях. Зачем нужен фрезерный станок

Работать фрезером можно в таких отраслях, как ювелирная, мебельная и даже рекламная. Станок применяется при оформлении интерьера и во время декорирования помещения, для изготовления окон и дверей из пластика. Современная промышленность использует фрезерование для изготовления автомобилей, самолетов, оборудования для медицинских учреждений. Объясняется это тем, что обработка изделий с помощью фрезера наиболее точная. Поверхность после работы фрезером становится ровной и гладкой.

Для изготовления зубьев на шестернях не обойтись без фрезерного станка. Именно на этом устройстве можно изготовить не только ровные, но и косые зубья. Никакое другое устройство не способно выполнять подобные работы.

Более подробнее о работе фрезерного станка:

Работа фрезеровального станка над изделиями из металла. В процессе выполняются следующие операции:

сверление отверстий;
зенкерование металлических изделий;
нарезываются резьбы разных размеров;
растачиваются отверстия;
выбираются пазы;
нарезаются зубья на шестернях;
обрабатываются поверхности.

В мебельной промышленности делать фрезером по дереву можно такие операции:

вырезаются пазы для изготовления кромок;
распиливаются изделия;
торцуют детали;
высверливают отверстия;
гравируют поверхность.

Пользоваться фрезером по дереву можно и тогда, когда изготавливают балясины, плинтуса, наносят на изделия узоры. Резьба по дереву может быть богатой на разные мелкие детали, что практически не возможно сделать руками.
При необходимости с помощью фрезера можно изготовить барельефные и горельефные узоры, а так же панно в 3D формате. С помощью станка можно вырезать фигуры людей и животных, объемные орнаменты и композиции.
Фрезерный станок используется для изготовления сувениров. С его помощью наносится гравюра на магните. На изделие наносится архитектурные изображения, статуи, другие памятники искусства.
Для изготовления рекламы с помощью фрезера изготавливаются буквы, цифры, вырезаются логотипы на канцелярских товарах или зажигалках. Наносится информация на уличных знаках и табличках.
В ювелирном производстве фрезер используется для нанесения узоров и надписей на изделиях.
В архитектуре фрезерный станок используется для изготовления макетов зданий.
В моделировании станок применяется для вырезания деталей автомобилей или другой техники из легких материалов.
В медицине фрезерное устройство чаще всего применяется в стоматологии, а в частности в области протезирования. Оборудование позволяет максимально точно изготавливать нужные элементы, такие как коронки, мосты, имплантаты.
В области handmade сделать ручным фрезером можно игрушки, подарки или украшения в домашних условиях.

Как сделать токарный станок по дереву своими руками из двигателя от стиральной машины. Простой токарный станок по дереву из мотора от стиралки

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как изготовить небольшой токарный станок из старого мотора от стиральной машины. Конструкция станка упрощена до самого простого, самоделка способна превращать брусья в ручки для инструментов, также можно точить палки и так далее. Фиксатор станка предназначен для обработки дерева, но можно попробовать сделать зажим и для стали. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:
Список материалов:
- двигатель от старой стиральной машины;
- доска для основы;
- винты и гайки;
- уголок;
- болты, гайки, подшипник (для задней бабки);
- стальные прутья, пластины и пр.
Список инструментов:
- дрель ;
- сварочный аппарат ;
- болгарка ;
- маркер, линейка, рулетка .

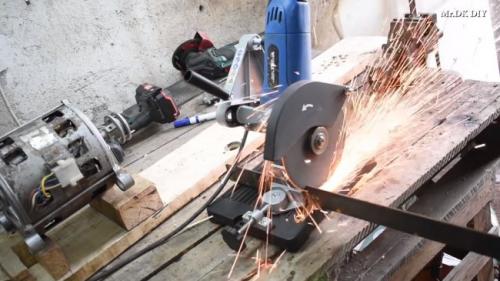

Процесс изготовления токарного станка:

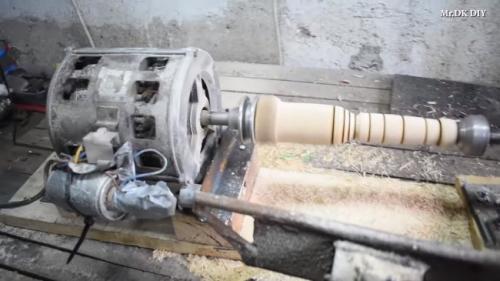

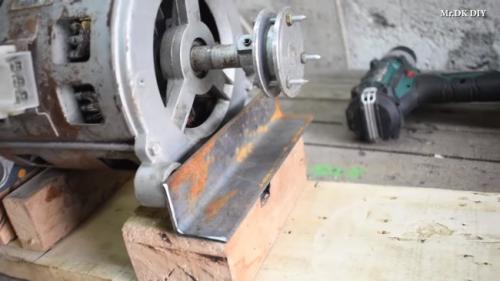

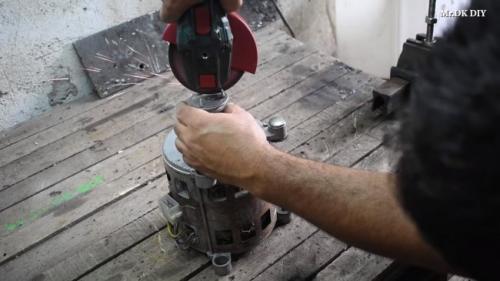

Шаг первый. Передняя бабка

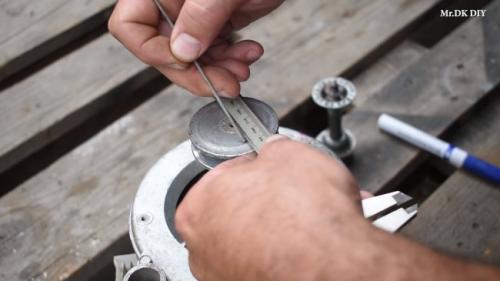

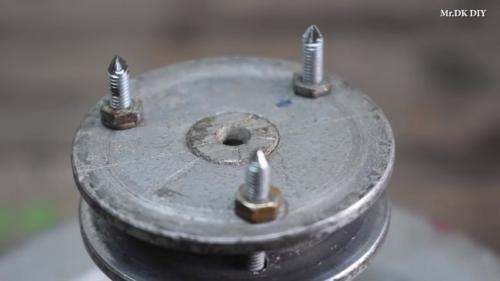

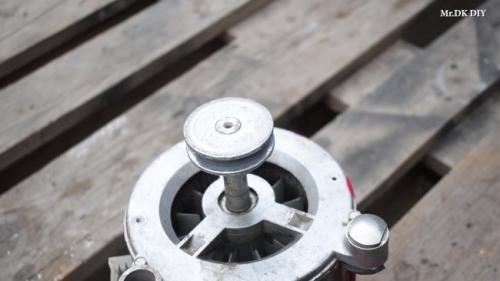

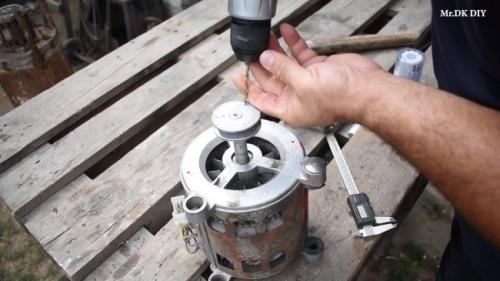

Первым делом изготовим переднюю бабку, на моторе уже изготовлен алюминиевый шкив, который предстоит переделать. Все размечаем и сверлим в шкиве три отверстия на одинаковом расстоянии друг от друга. После этого сверлим отверстия под прямым углом для винтов. Концы винтов автор заточил, ну а далее устанавливаем винты с гайками и гроверами. В итоге получились шипы, которыми бабка будет цепляться за брусок.

Что касается мощности мотора, то этот вопрос остается неизвестным, но судя по размерам, мотор имеет мощность не менее 200-250 Ватт.

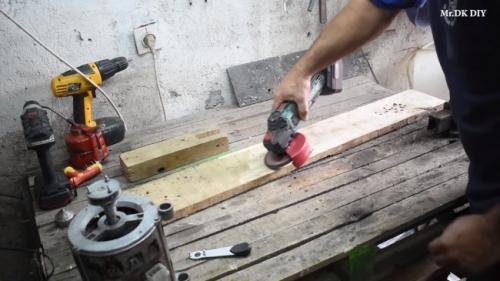

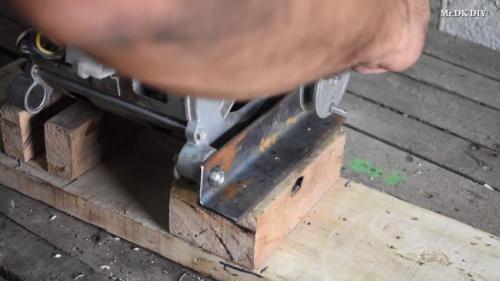

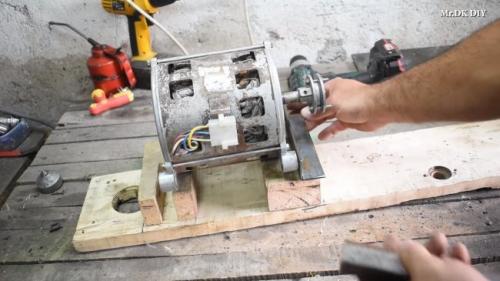

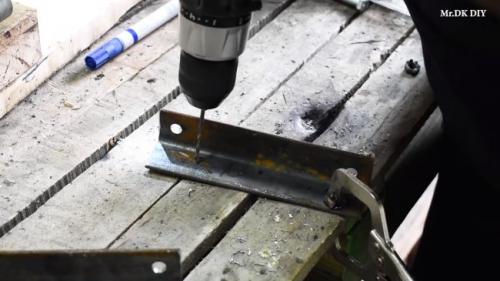

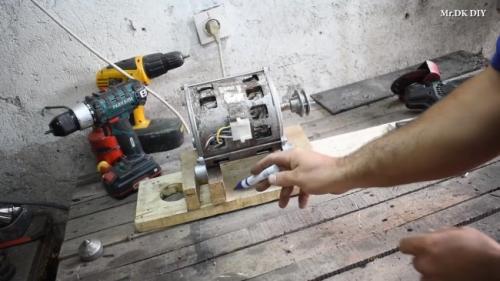

Шаг второй. Установка мотора на станину

Далее мотор устанавливаем на станину, в качестве основы использует кусок толстой доски. Двигатель нам нужно приподнять над основой, для этого нарезаем бруски. В качестве кронштейнов автор использует стальные уголки, прикручиваем их к основе саморезами, ну а далее к уголкам при помощи болтов с гайками крепим двигатель.

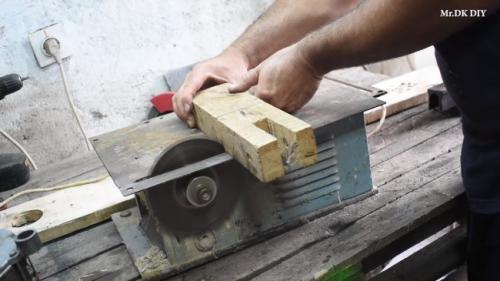

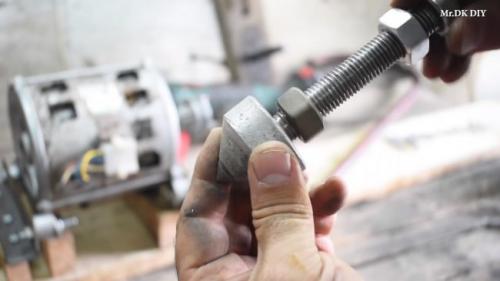

Шаг третий. Задняя бабка

Основа задней бабки состоит из куска прута и стальной пластины, которая прикручивается к основе. К концу стержня привариваем гайку, в которую заворачивается резьбовой вал бабки. На конце вала установлен упор в виде конуса, в который вставлен подшипник.
