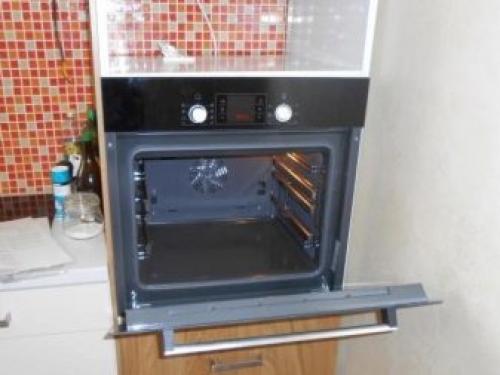

Как встраивается духовой шкаф в кухонный гарнитур. Способы установки

Как встраивается духовой шкаф в кухонный гарнитур. Способы установки

Чтобы нагревательный прибор прослужил как можно дольше, нужно соблюсти основные правила по монтажу духового шкафа в нишу. Наличие перекосов панели и стенок недопустимо. Потолок конструкции должен располагаться строго перпендикулярно днищу прибора. Если хотя бы один из перечисленных критериев не был соблюдён, духовка будет нагреваться медленно. Некоторые производители кухонной мебели заранее прорезают в тумбе или в шкафу нишу.

Алгоритм установки нагревательного прибора может разниться в зависимости от выбранного способа монтажа. Встроенный духовой шкаф можно разместить примерно на одном уровне со столешницей. Этот вариант многие хозяйки находят максимально удобным – за процессом приготовления блюда можно наблюдать практически из каждого угла кухни. Также прибор монтируют под столешницу, а сверху крепят деревянную панель. Благодаря широкому ассортименту нагревательных приборов у владельцев квартиры не возникнет трудностей с поиском подходящего по размеру духового шкафа.

Каждая хозяйка старается продлить срок эксплуатации техники. Чтобы духовой шкаф внезапно не вышел из строя, необходимо правильно определиться с местом его расположения. Если нет у владельца квартиры должного опыта по монтажу, то лучше пригласить заранее мастера, который подскажет варианты размещения и установит нагревательный прибор в нужное место.

В задней стене шкафа или тумбы обязательно нужно просверлить несколько отверстий, сквозь которые будут протянуты шланги или кабель. Если ниша для духового шкафа было вырезана заранее в корпусной мебели, то больше никаких подготовительных работ проводить не нужно.

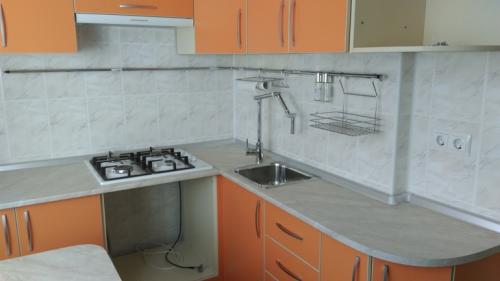

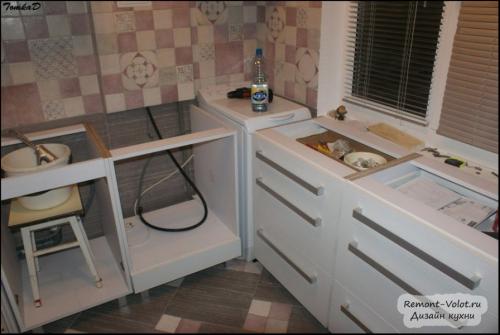

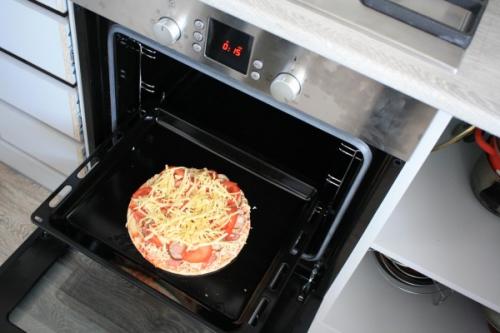

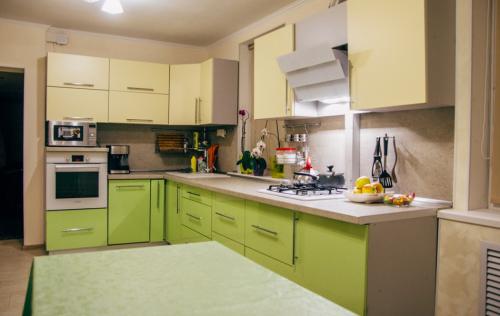

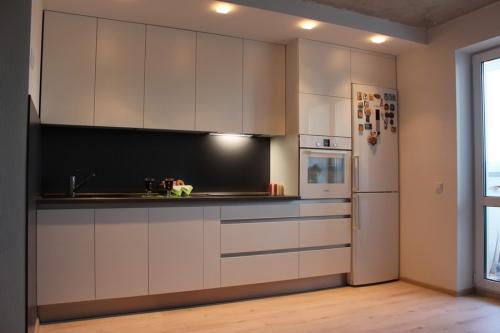

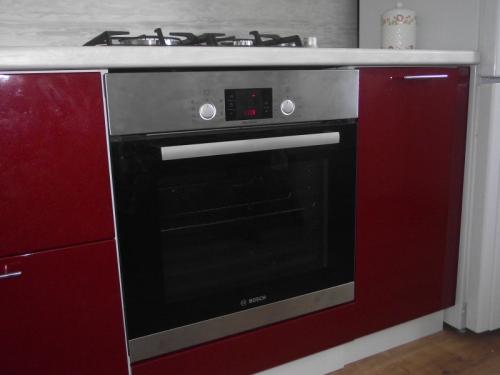

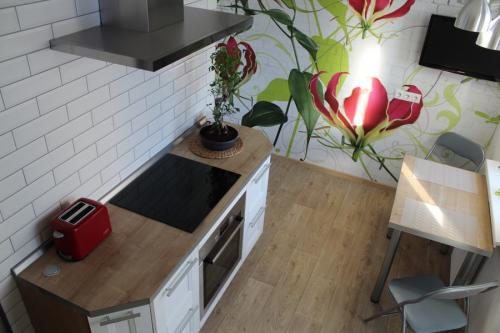

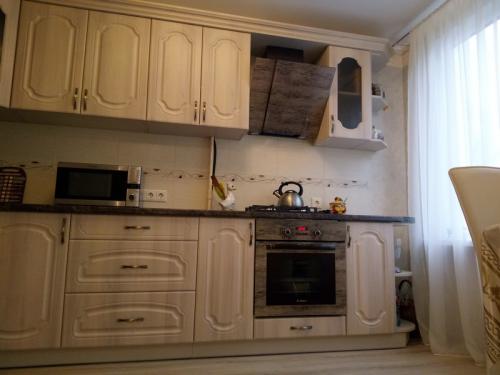

Как встроить духовой шкаф в модульную кухню. Как установить встроенный духовой шкаф в кухню?

Электрические и газовые плиты в современных квартирах встречаются всё реже и реже, для приготовления пищи чаще начинают использовать раздельные системы для готовки. Ведь духовой шкаф эксплуатируется в домашних условиях нечасто и может быть отдельно от варочной панели, которая используется ежедневно для готовки горячей пищи. Комбинирование духового шкафа и варочной плиты приводит к тому, что подобная комбинация при выходе из строя одного компонента приходит в негодность вся.

Способы установки

Однако все же без духовки не обойдется ни одна хозяйка, с его помощью приготовляются деликатесы, кондитерские изделия и многие мясные блюда. На рынке выложено множество различных решений, разных по своей конструкции и принципу работы, которые различаются объемом и другими особенностями. Перед выбором конструкции необходимо ознакомиться со всем рядом разработок в этом направлении.

Монтируются духовые шкафы двумя способами. Варианты крепления такие:

1. Независимое, когда техника просто устанавливается в мебельной нише. Она имеет возможность перемещаться с места на место.
2. Встраиваемое, когда шкаф устанавливается в нишу на свое постоянное место и демонтируется только вместе с мебелью. Встраиваемая духовка встречается чаще.

Способ нагрева пищи тоже подразделяется на два способа:

1. Газовый. Подключается только специалистами-газовиками.
2. Электрический. Монтируется в том числе и самостоятельно.

Газовые шкафы монтируются газовиками в готовую кухню, но имеют ряд преимуществ. Например, дешевизна приготовления пищи. Есть и минус — приготовление пищи осуществляется горящим газом, который сгорает в горелках и, как правило, нагревает только дно рабочего пространства шкафа. Это приводит к неравномерному нагреванию всего объема. У электрического духового шкафа эта проблема решена тем, что нагревающие устройства расположены со всех сторон — это дает равномерный нагрев всего рабочего пространства. Можно вмонтировать его под столешницу.

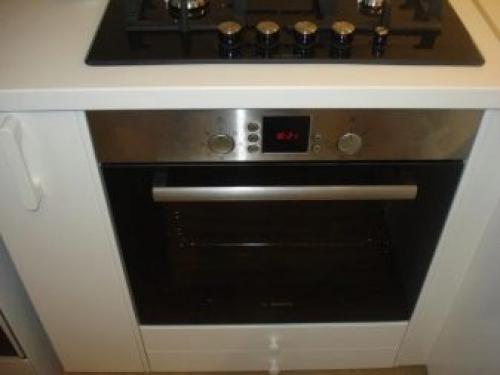

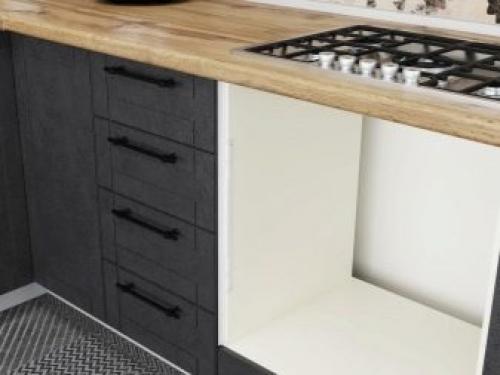

Установка духового шкафа в кухонный гарнитур

Сначала ниша мебели должна быть подготовлена. Критерии того, что она подходит для установки шкафа следующие:

• нет перекосов дна, верха и стенок;
• дно параллельно уровню горизонта;
• все стороны ниши перпендикулярны между собой.

https://www.youtube.com/watch?v=8pS69oVPeW8

Если эти условия не соблюдены, то срок службы конструкции будет меньше из-за ее неравномерного нагрева во время работы.

Как встроить шкаф, чтобы он был работоспособен долгое время? Как он крепится? Между стенками и шкафом обязательно должен оставаться зазор, ведь при работе духовка выделяет большое количество тепла. Размеры зазора определяются исходя от мощности духовки. В общем случае они следующие:

• до задней стенки ниши от духовки остается 40 миллиметров;
• до боковых стен мебели – 50 миллиметров;
• до днища шкафа от низа не менее 90 миллиметров.

Подключение к электросети

В деревянных и старых домах от счетчика прокладывается отдельный кабель до духовки. Отдельная линия из медного провода должна быть трехжильной, устанавливается и отдельный автомат, срабатывающий на токе в 25 ампер. Кабель прокладывается с использованием кабель-канала, наружным способом. Для устройства на 3,5 киловатт и более автоматический выключатель нужно выбирать на сработку при 32 амперах.

Тип розетки зависит от вилки, используемой духовкой, чтобы ее можно было включить и вытащить, вынуть и вставить. Наиболее распространены трехштекерные пары с заземлением на 220 вольт.

Установку необходимо производить, предварительно обесточив квартиру. К клеммной коробке на задней стенке конструкции устанавливается питательный провод.

Подкладки под духовой шкаф. Решения для теплоизоляции духовых шкафов

Устанавливать газовую плиту или независимый духовой шкаф необходимо с четким соблюдением требований безопасности. Лучше всего предварительно получить консультацию специалиста по этому вопросу.

Но в реальности так поступают только единицы пользователей, остальные пренебрежительно относятся к выполнению предусмотренных правил. Поэтому не удивительно, что в процессе эксплуатации могут возникать разнообразные проблемы. Одна из наиболее частых – нагрев от работающей духовки окружающих стен и мебели. В лучшем случае это приводит к небольшим повреждениям и деформациям близлежащих предметов, в худшем – становится причиной возгорания. Предотвратить подобные неприятности удастся, если правильно смонтировать дополнительную теплозащиту.

Требования к размещению оборудования

Производители газовых плит и автономных духовок обязаны еще на этапе сборки оборудовать свои приборы термоизоляцией. По действующим стандартам, подобная техника не должна нагревать расположенные рядом поверхности более чем до +95 градусов. При соблюдении этого требования эксплуатация техники является безопасной: в результате нагрева не происходит обугливания или выделения из поверхностей токсичных соединений.

Размещать духовой шкаф или варочную панель нужно на расстоянии не менее 2 см с каждой стороны от расположенных рядом предметов. Если речь идет о встраиваемых приборах, то это расстояние рекомендуется увеличить. Дополнительно стоит выдвинуть оборудование примерно на 4–5 см, чтобы исключить нагревание фасада кухонного гарнитура.

Отдельного внимания заслуживает совмещение холодильника, кухонной мойки и духового шкафа. В небольших по площади помещениях зачастую отсутствует возможность установить эти элементы таким образом, чтобы они не влияли на работу друг друга. Но если сделать дополнительный слой теплоизоляции, то перекрестное влияние приборов будет незаметным. Помимо этого, удастся сократить нагревание окружающего воздуха, что особенно актуально в летний период.

Какие теплоизолирующие материалы использовать?

Если проблема нагревания холодильника или стенок кухонной мебели от работающей духовки знакома вам не понаслышке, рекомендуем сделать дополнительный слой термоизоляции. Для этой цели подойдут несколько материалов:

• Кремнеземные полотна. Применяются для термозащиты всех видов печей и духовых шкафов, могут использоваться для обшивки дымоходов и вентиляционных каналов. Имея небольшую толщину (около 6 мм), выдерживают нагрев до +1200 градусов. Полотна эластичные, имеют натуральный состав, отличаются эластичностью и долгим сроком службы. Единственное, что может остановить от использования подобных изделий – их высокая стоимость.
• Панели вермикулита. Плотный материал повышенной жесткости, который применяется не только для облицовки духовок, но и для термоизоляции каминов, печей, газовых котлов. Способен противостоять открытому пламени, при нагреве не выделяет токсичных соединений, не впитывает влагу, не поддерживает развитие грибка или плесени. Как и предыдущий вариант, продается по высокой цене, поэтому его применение в быту является финансово неоправданным.
• Базальтовые маты Basfiber . Изготавливаются на основе базальтового волокна, совмещают в себе все преимущества ранее описанных решений, но при этом стоят значительно дешевле. Применительно к теплоизоляции духовых шкафов рекомендуется остановить выбор на фольгированных вариантах. Прослойка из фольги играет роль теплоотражающего экрана, поэтому нагревание окружающих предметов практически полностью исключается.

Крепить теплоизоляцию нужно либо на торцевую и заднюю поверхность приборов, либо на каркас кухонной мебели, используя для фиксации термостойкий клей или герметик.

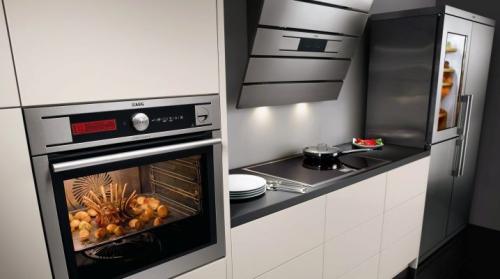

Как встроить духовой шкаф в пенал. Как выбрать мебель для духового шкафа?

Сегодня выбор многих потребителей падает уже не на совмещенные печи, а отдельно на встраиваемую духовку и такую же варочную поверхность. Оба отдельных экземпляра техники сами по себе функционировать не могут – предполагается, что они будут встроены в некую тумбу или ящик, которые позволят соединить всю кухонную мебель и помогут выдержать единый стиль оформления помещения. Шкаф для духового шкафа можно подобрать в магазине, заказать наемным мастерам или даже сделать своими руками, но сначала стоит разобраться, как это сделать.

Типы модулей

Технически самый простой способ получить идеальный пенал для духовки – вызвать специалистов, которые знают, как размеры мебели зависят от габаритов самого духового шкафа, понимают все тонкости, да и, вообще, собирают корпус уже вокруг имеющегося агрегата. В двух остальных случаях задача несколько усложняется – следует четко понимать, что мы ищем или будем собирать.

Довольно часто варочная поверхность и духовой шкаф, даже приобретаемые отдельно, все равно при помощи мебели зашивают как бы в единый напольный каркас. Результат напоминает классическую цельную плиту с той разницей, что в конструкцию можно встроить еще и выдвижную полку, которая будет располагаться на цокольном уровне, приподнимая духовку, или между нею и варочной поверхностью. Преимуществами подобного подхода являются значительная экономия пространства кухни и расчет на хозяев примерно любого роста. Однако есть и недостатки: к низко расположенному духовому шкафу не всегда удобно добираться, и даже есть риск, что хозяйка не будет любить выпекание просто потому, что ей неудобно им заниматься.

Установка духового шкафа под газовой варочной панелью. Как устанавливать?

Распространенность встроенных духовок очень велика. Они могут устанавливаться как под столешницу, так и в пенал, на уровне глаз. Домовладельцы, имеющие соответствующие знания и умения, могут установить духовку самостоятельно.

Чтобы при работе своими руками избежать опасной ситуации, нужно соблюдать следующие требования:

• кухонный текстиль и масло легко загорятся от излишнего тепла, поэтому они не должны находиться рядом с нишей под встройку;
• ниша для духовки должна быть отделана материалами, которые выдерживают до 50 градусов тепла;
• другие электрические бытовые устройства нужно размещать на расстоянии от встройки;
• источники воды должны тоже быть несколько удалены;
• силовая заземленная розетка устанавливается на высоте 10 см от поверхности.

Место установки может иметь следующие примеры.

• В тумбе под столешницей считается традиционным креплением к кухонной мебели. Вариант подойдет под небольшую кухню, но эта схема встраивания может варьироваться.
• Если места достаточно, удобнее поместить дополнительную колонну, специально под встраиваемый, электрический шкаф. Прибор, размещенный на высоте, комфортнее мыть и обслуживать, до него не доберутся маленькие дети. Доставать готовые кушанья удобнее, легче следить за процессом приготовления.
• В готовую кухню с островом логичнее поместить шкаф прямо посередине, а сверху расположить варочную панель.

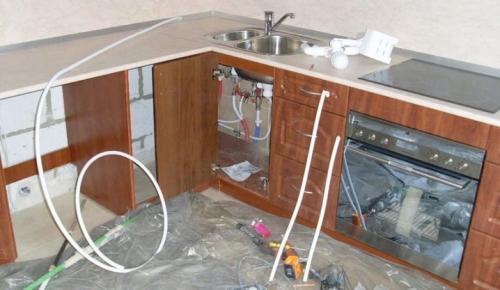

Особыми сложностями отличается установка встроенного газового духового шкафа. Основная проблема – подвод газа к прибору. Правильнее эту работу доверить квалифицированным служащим. Подключение до основного газового крана строго запрещено на любом участке трубы. Техника безопасности предполагает обязательное наличие защиты с подающей газовой трубой и духовым шкафом. Недопустимы механические и температурные воздействия.

При монтаже нужно обеспечить свободу доступа к крану, что даст возможность экстренного отключения прибора при аварийной ситуации.

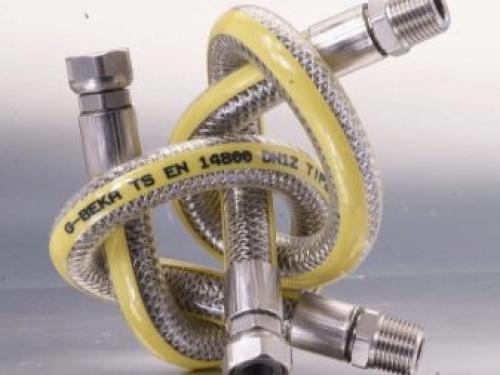

Если в кухню крепится единственный прибор, можно взять сильфонный шланг, который соединяется с ответвлением от общего крана к газовой ветке, и к выбранному изделию. Не допускается применение бытовых удлинителей, длина которых более 2 метров.

Еще следует помнить, что духовые шкафы могут иметь два варианта подключения, с двух сторон одновременно. После проведения работ оставшийся свободный патрубок заглушается.

Если входной патрубок прямой, допускается использовать Г-образный переходник. Он добавляет удобства при установке.

На окончательном этапе всех работ нужно проверить соответствие размера ниши, сборку всех составляющих элементов, герметичность. Возможность утечки проверяется нанесением на соединения мыльного раствора. Его можно нанести на все сварные или резьбовые стыки. При появлении пузырей проблемное соединение нужно разобрать и уплотнить паклей. Планка соблюдения правил безопасности должна быть высокой, отнеситесь к подключению духовки серьезно.

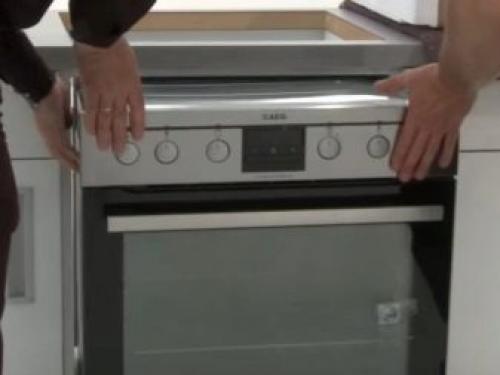

Если все в порядке, духовку можно установить в нишу, зафиксировать специальными крепежами из комплектации.

Источник: https://stroika-i-remont.info/novosti/kak-krepitsya-vstraivaemyy-duhovoy-shkaf-poryadok-podklyucheniya

Модуль под духовой шкаф и варочную панель. Стандартные размеры

Многие производители предлагают духовки, высота и ширина которых около 60 см, а глубина не превышает 55 см. Возможны небольшие отклонения, как правило, в меньшую сторону (1–2 см), но это не мешает подогнать внутреннюю полость тумбы под вашу технику. Обратите внимание — внутренний полезный объём может быть значительно меньше наружных габаритов. Высота духовки внутри редко превышает 50 см, поскольку сверху обычно установлены элементы управления. Ширина и глубина у распространённых моделей в пределах 50–55 см.

Стандартным считается гарнитур со столешницей шириной 60 см. Высота фасадов при этом либо 703 мм, либо 716 мм (для некоторых производителей возможна высота 713 мм). Каркас рассчитывается так, чтобы с лицевой стороны можно было установить духовку на уровне остальных фасадов, а сзади оставалось место для подвода коммуникаций и нормальной циркуляции воздуха. Если тумба покупается в собранном виде, глубина боковых стенок может быть меньшей, чем соответствующий параметр духовки. После установки допустим небольшой свес корпуса, главное, чтобы осталось дополнительное место для крепежа.

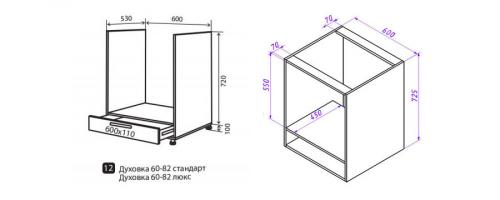

Модуль под духовой шкаф

Деталировка для тумбочки

Расчёт для фасада высотой 716 мм выглядит так:

• Короб состоит из двух боковин, расположенных на нижней детали, и внутренней перемычки, которая служит дном отсека духовки и верхним ограничителем для нижнего выдвижного ящика.
• Толщина ЛДСП — 16 мм.
• Боковины — 704х510 мм (2 шт.). Кромка клеится с трёх сторон, не примыкающих к дну.
• Дно — 600х510 мм. Кромка с четырёх сторон.
• Внутренняя перемычка — 568х510 мм. Кромка от стены и с лицевой стороны. Лист ставится на расстоянии 597 мм от верхних торцов боковин.
• Транспортировочная планка — 568х100 мм. Ставится между боковинами на расстоянии 15 см от верха. В качестве крепежа лучше использовать внутренние уголки, чтобы планку было проще демонтировать после установки столешницы.

Зазор между дверкой духового шкафа и фасадом нижнего ящика — 5–8 мм.

Установка духового шкафа на уголки. Подготовительные работы по установке и выбор места

К выбору места для установки встраиваемого своими руками электрического духового шкафа следует подходить с предельной ответственностью. При этом кроме соблюдения базовых правил электрической и пожарной безопасности, надо обеспечить нормальные условия для работы духовки и побеспокоиться о том, чтобы она не мешала функционированию прочих бытовых приборов, расположенных на кухне.

Далеко неполный список рекомендаций выглядит следующим образом:

• в непосредственной близости от духовки не должны находиться шторы, полотенца, изделия из бумаги и иные легковоспламеняющиеся предметы;
• элементы мебели, контактирующие со шкафом, должны без повреждений выдерживать температуру 50 ^оС;
• расположение духового шкафа вплотную с холодильником или морозильной камерой недопустимо;
• желательно устанавливать духовку на максимальном удалении от источников водоснабжения;
• для обеспечения естественной циркуляции воздуха необходимо предусмотреть зазоры не менее 90 мм снизу, 40-50 мм для боковых и задней стенки духового шкафа;
• сбоку от места установки на высоте не менее 10 см от пола должна быть электрическая розетка с заземлением, до которой можно легко дотянуться.

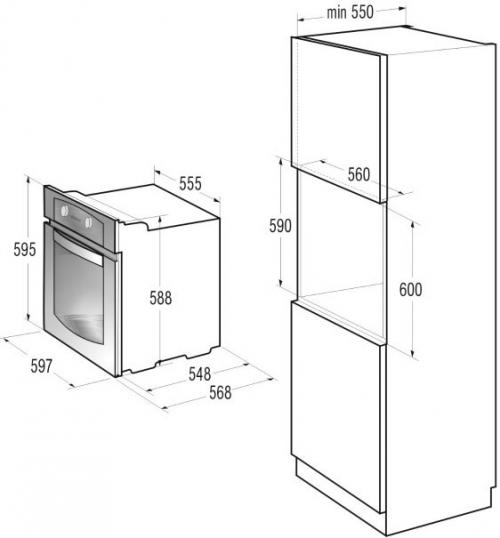

  Соотношение размеров при подключении духового шкафа

Важно! Розетка должна быть рассчитана на силу тока не менее 40 А. Если это не так — произведите замену.

Перед тем как встроить новый духовой шкаф своими руками, следует определиться с местом его установки. Наиболее удобные точки расположения духовок:

1. В тумбе под столешницей. При этом варочная плита совсем не обязана находиться рядом. Такое размещение является оптимальным для небольших кухонь с ограниченной площадью рабочих поверхностей;
2. Шкафы колонны. Этот вариант хорош для просторных помещений. Предназначенная для духовки ниша может располагаться на уровне глаз, что облегчает надзор за процессом приготовления пищи и удаляет горячие поверхности от детей;
3. В остов. Многие хозяйки считают удобной и естественной установку духового шкафа в несущие конструкции варочной плиты, стоящей в центре кухонной зоны;
4. В высокую тумбу. В кухне среднего размера вполне возможно смонтировать духовку в крайнюю тумбу кухонного гарнитура.

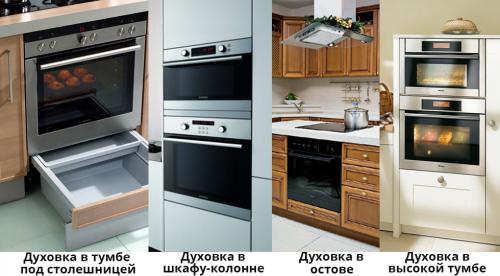

   Примеры расположения духовок

В качестве подготовительных работ после выбора места будущей установки печки следует предусмотреть:

• наличие надежной вентиляции;
• ревизию заземления;
• проверку электрической сети на возможность подключения нового крупного потребителя энергии.

Совет! Розетку для мощной духовки следует подключить через отдельный автомат. При недостатке собственной квалификации обратитесь к профессиональному электрику.

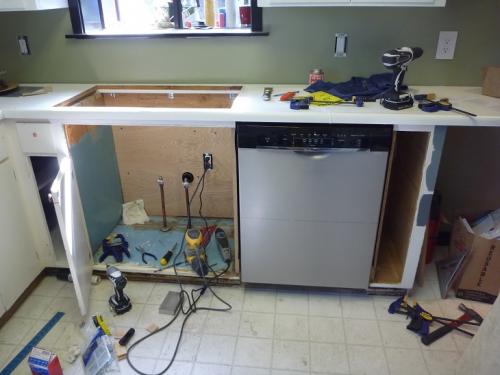

Можно ли духовой шкаф поставить на пол. Этап подготовки к установки духовки

Классическим вариантом считается установка духового шкафа под варочной панелью.

Но сегодня многие пользователи уходят от этого, выбирая другое решение для себя, установку встраиваемого духового шкафа выше рабочей поверхности. Так удобнее следить за приготовлением, ставить и вынимать блюда, да и малышам сложнее дотянутся до техники.

Если вы тоже задаётесь вопросом, как установить духовой шкаф в гарнитур, то перед покупкой стоит подготовить нишу.

Так как размеры ниши должны соответствовать духовке.

Даже если будут мелкие огрехи, то техника может не стать или работать неправильно. Обратите внимание, что стены ниши по отношению к дну и потолку располагаются строго перпендикулярно. Перекосов быть не должно.

Советуем, между нишей и духовкой оставить:

• Внизу 9 см.
• Сверху 5 см.
• Сбоку 4 см.

Этого расстояния вполне хватит для хорошей вентиляции.

Теперь о том, как подготовить место установки. Для начала изучите техническую документацию.

Учтите, что духовку лучше ставить рядом с мебелью, которая может выдерживать большие температуры рядом (около 50 градусов).

Нельзя ставить прибор рядом с тем, что может легко загореться – шторы, масло, полотенца и прочее. А также с холодильником. Устанавливать электрический духовой шкаф стоит недалеко от розетки, но которая расположена выше, чем 10 см от пола.

Варианты монтажа:

• Под рабочей поверхностью в шкафчике. Если у вас самостоятельный духовой шкаф, то необязательно, чтобы над ним была варочная панель. Такое размещение позволят сэкономить место на столешнице.
• В высоко шкафу-пенале. Такой вариант подойдёт, если кухня большая, плюс станет проще следить за приготовлением еды и ухаживать за техникой.
• В высоком шкафчике. Он, как правило, стоит с самого края и ещё держит на себе другие приборы, микроволновку, например. Подходит для обычных по размеру кухонь.
• На рабочем островке. Вариант для просторных столовых, а также если вы готовите довольно редко.
• В углу. Если убрали раковину, главное, чтобы дверцы духовки открывались легко.

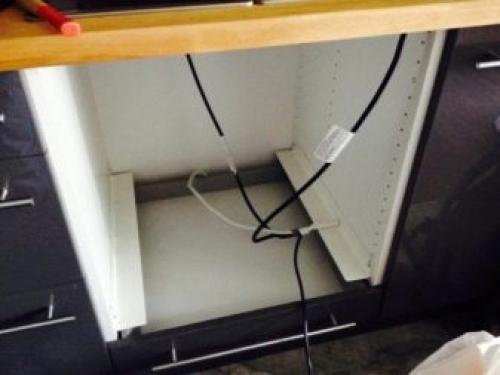

В кухонном гарнитуре, где будет установлен духовой шкаф, сзади делают отверстия для кабеля и шланга, по которому идёт газ. После тумбу возвращают на место и начинаются сам монтаж.
