Система бачка унитаза. Виды сливных механизмов

Система бачка унитаза. Виды сливных механизмов

На сегодняшний день в продаже можно найти два типа сливных устройств:

Чтобы вода перешла из сливного бачка непосредственно в унитаз, на крышке ставят шток либо специальную кнопку, которая будет приводить в движение рычаг

Однорежимные;
1. Двухрежимные.

В первом случае слив производится за счет опустошения всего бачка, второй имеет в своей конструкции две кнопки – именно они отвечают за выливание некоторого количества воды. Этот объем можно регулировать, кроме того, применение подобных систем является вполне оправданным, так как здесь серьезно экономится вода.

Несмотря на то, что тип сливного механизма может быть различным, функционирует он по одному и тому же принципу. Немного иначе происходит передача импульса движения клапану, который либо открывает, либо закрывает отверстие, через которое уходит вода.

От того, как устроен данный клапан, зависит принцип его работы. Иногда данный клапан размещают на конце трубчатых стоков, играющих роль перелива. В других случаях подобная конструкция открывается и закрывается благодаря специальным цепочкам, сделанным из металла или пластика. Последний тип конструкции является далеко не самым удачным, так как подобная система зачастую выходит из строя.

В зависимости от того, кто является производителем данного устройства, конструкция может иметь довольно серьезные различия. Однако все эти системы можно разделить на две ключевые составляющие:

• Система слива воды;
• Система набора воды.

За счет системы набора воды происходит набор бачка. Она бывает как боковой, так и нижней. Если конструкцией имеет нижнюю подачу, то они весьма удобны по нескольким причинам. Прежде всего, главной положительной стороной является почти бесшумная работа, однако конструкция данной системы весьма сложна.

Она включает в себя следующие элементы :

• Поплавок вертикального штока;
• Тяга;
• Буй.

Узел отключения подачи воды начинает работать за счет тяги, которая соединена с буем в одну общую конструкцию, которая при этом представляет собой ограничитель уровня воды.

Если вода подается сбоку, то эта конструкция будет более надежной, но при наполнении бачка будет издавать довольного много шума. Здесь принцип работы всей системы будет значительно проще. В бачке располагается специальная мембрана, благодаря которой происходит подача и прекращения поступления воды в бачок, а также небольшой поплавок , соединенный с краном подачи за счет рычага.

Когда происходит наполнение бачка, то поплавок поднимается и рычаг начинает перемещаться, постепенно перекрывая подачу воды, когда набирается требуемый объем воды.

Спускают воду из бачка сверху или сбоку. Боковая конструкция применяется, главным образом, для подвесных бачков, которые сегодня практически нигде не используются. В большинстве современных изделий применяется сливная система с верхним принципом отвода воды.

Как правило, спусковая конструкция является грушей, выполненной из резины или прорезиненного пластика. Данное оборудование стоит не слишком дорого, но при этом весьма надежное.

Чтобы вода перешла из сливного бачка непосредственно в унитаз, на крышке ставят шток либо специальную кнопку, которая будет приводить в движение рычаг. Как уже говорилось раньше, современные системы спуска воды в бачках могут иметь один или два режима работы.

Второй тип имеет две кнопки, за счет которых осуществляется спуск либо половины бачка, либо полного. Этот вариант является наиболее подходящим для людей, для которых экономия воды – не пустые слова.

Устройство унитаза. Бачок с пимпочкой, ручкой или верёвочкой

Слив с пимпочкой, которую для спуска воды следует дёргать вверх, примитивен, состоит из прямого штока, и резинового клапана-груши. Несмотря на то, что ломаться нечему, часто капризничает: не всегда удаётся обеспечить плотное прижимание резины к горловине. Традиционные верхние бачки с цепочкой или верёвочкой и резервуары с ручкой, напоминающей дверную, немного сложнее: шток слива поднимается/опускаются благодаря рычажному механизму, который лучше направляет грушу.

Самый простой клапан слива. Фатальных поломок подобной арматуры не бывает, разве что резина состарится и потеряет эластичность. Но работает механизм неточно и часто подтекает. Если бачок «сопливит», рекомендуется очистить от налёта мягкую грушу и седло

Впускная арматура с рычажным поплавком, бывшая наиболее популярной лет 15-20 назад, постоянным журчанием в толчке заставляла нервничать миллионы соотечественников. К счастью, качество нынешних изделий ощутимо возросло, но всё же подобные механизмы — не самые надёжные и удобные. Устройство сливного бачка унитаза с рычажным поплавком несложно: рычаг крепится шарнирно и, пусть не очень точно, но перекрывает клапан. Зачастую такие системы шумноваты при заполнении. Если вода не набирается, причина может быть в неправильной регулировке (если она есть), засорении клапана. Есть вероятность, что негерметичен и не всплывает поплавок. В случае протечки следует проверить механизм слива, возможно, достаточно подкрутить резьбовые соединения и удалить загрязнения с деталей.

Сливной бачок. Сборка сливных бачков

Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

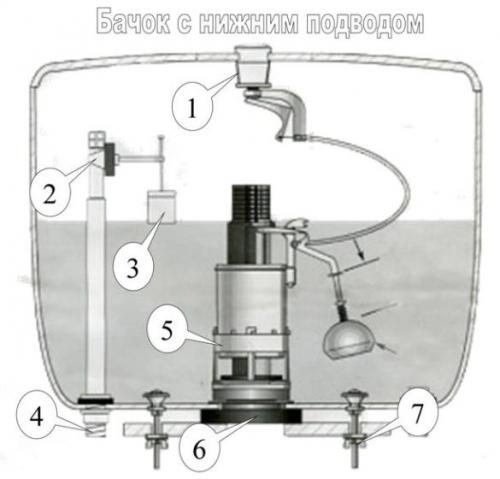

Рисунок №1

Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

• Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
• Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
• Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
• В модели с боковой подпиткой воды закрепляем впускной кран.

Схема устройства впускной арматуры сливного бачка с боковым подключением.

• Подключаем внешнюю подачу воды к штуцеру (4).
• На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
• Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
• Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

• Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
• Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
• Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
• На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
• Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

Устройство сливного бачка старого образца. Особенности конструкции

Плюсом для нас, как домашних сантехников, является тот факт, что множество представленных на сантехническом рынке моделей основываются на одном и том же принципе работы.

Вы всегда сможете самостоятельно открыть бачок унитаза

Несмотря на современный век технологий и различных производителей, российское производство унитазов ничем не отличается от европейского принципа. Благодаря постоянству и качеству устройства сливного бачка, технология производства не меняется уже много десятилетий.

Сливной бачок производят из следующих материалов:

В тематических дорогостоящих отелях или виллах встречаются изделия из мрамора и даже гранита. Вышеперечисленные материалы нам всем знакомы, в частности, чугун и керамика. Фаянс не столь практичен и надежен, а пластик и подавно, не проживет больше двух-трех лет.

Емкость для накопления воды, вне зависимости от материала производства, монтируют по-разному:

• бачок крепится под самым потолком санузла;
• емкость монтируется на самом унитазе;
• сливной бачок вмуровывается непосредственно в стену за унитазом, скрываясь за полноценной стеной или коробом из гипсокартона или керамической плитки.

Сливной бачок старого образца монтировался по двум первым вариантам. Под потолком сейчас редко его встретишь, а вот непосредственно на конструкции унитаза – да, почти в каждом доме.

Основу непосредственной работы емкости для воды выполняет запорная арматура, которая отвечает своевременное наполнение воды и ее слив в нужный момент.

Вспомогательные функции выполняют детали управления: кнопка, ручка, клавиши или другой механизм, отвечающий за частичный и полный слив воды непосредственно в унитаз.

Когда мы пользуемся одним из элементов управления, то есть, нажимаем на кнопку, сливной сифон отпирается, а вода, в свою очередь, под приличным напором покидает емкость. Затем выпускной клапан снова закрывается, а впускной автоматически открывается и набирает воду.

Когда показатель воды достигает максимально допустимый уровень, запорная арматура автоматически перекрывает воду.

Конструкция простого бачка унитаза

Исправное состояние сливного бачка заключается в следующем состоянии: емкость полна воды, выпускной и впускной клапаны перекрыты, вода при этом не может ни поступать внутрь, ни покидать бачок.

Мы указали общие моменты сливного бачка унитаза старого образца.

Устройство сливного бачка с кнопкой. Системы бачка для унитаза

Функционирование сливного бачка происходит за счет двух систем: набора воды и слива. Первая еще по-другому называется впускной, ее работа довольно проста. Она пропускает жидкость и дает возможность наполняться баку в тот момент, когда в нем нет воды, и допускает ее поступление по степени наполнения емкости. Видов арматуры, работающей на впуск, довольно много, однако принцип везде один и тот же. В любом устройстве есть поплавок, который определяет уровень воды. Каждая система включает операцию регулировки поплавка, с помощью которого можно просто настроить степень наполнения водой бачка. Период службы впускных элементов находится в зависимости от качества поступающей воды, потому специалисты рекомендуют устанавливать фильтр.

Система работы унитаза

Арматура, работающая на спуск воды – данная система дает возможность вести контроль над сливом воды из бака унитаза . Эта конструкция может размещаться в нескольких положениях. Отдельные виды компонентов, работающих на спуск, дают возможность применять слив воды в двух режимах: стандартном и экономном.  Кроме того, выпускные детали в конструкции сливного бачка могут выполнить при необходимости аварийный слив воды. Если детали этой системы перестают работать, то менять приходится всю спускную арматуру.

Главные проблемы в эксплуатации унитаза появляются из-за сбоев работы этих двух систем. Потому для предотвращения протечки нужно определить, какая из них перестала работать посредством замены частей или всего комплекта, и устранить поломку.

Как выбрать сливной механизм для унитаза. Как поменять в бачке унитаза сливной механизм подробная инструкция

Поменять сливной механизм в бачке унитаза может потребоваться, если вы заметили, что жидкость набирается медленно или слишком быстро и подтекает в чашу устройства.

Основные причины замены

Все элементы сливного механизма взаимосвязаны между собой, и сбой одного из них может привести к нарушению работы всей системы

После продолжительной эксплуатации унитаза качество работы спускового механизма может снижаться из-за загрязнений, жёсткой воды и износа деталей. Нарушение функционирования сливной системы в бачке происходит по разным причинам:

• Постоянный набор воды и слив её избыточной массы в унитаз. Следует проверить поплавок или клапан запорной арматуры. В процессе эксплуатации пластиковый поплавковый механизм изнашивается и трескается, поэтому всплывать он будет медленнее, чем нужно, а вода будет непрерывно набираться — требуется замена.
• Ещё причинами, когда жидкость беспрерывно набирается, могут быть: загиб металлической скрутки или поломка трещотки. Первую можно выправить, а пластмассовую деталь требуется заменить. А если не срабатывает клапан (большой напор воды), то устанавливают дополнительную поплавковую заслонку.
• Если жидкость не поступает в сливной бак. Происходит это из-за следующих факторов:
  • Засор в гибком шланге — можно проверить, перекрыв воду, отсоедив этот элемент от бачка, направив его конец в унитаз. Если после открытия вентиля вода не льётся — трубка забилась и требуется её замена.
  • Произошёл засор отверстия запорного клапана — прочищается с помощью толстой проволоки или спицы.
  • Неисправен сам клапан.

Необходимые инструменты

Некоторые детали сливного механизма довольно хрупкие, поэтому следует аккуратно выполнять все работы по демонтажу, не применяя излишнюю силу

Для замены внутренней арматуры сливного бачка потребуются следующие инструменты:

• плоскогубцы;
• разводной или гаечный ключ.

Пошаговая инструкция

Полная замена всей системы слива сэкономит время поиска причины неисправности и позволит избежать возможных поломок старых деталей в будущем

В устройстве сливной системы унитаза может быть выявлено сразу несколько неисправностей, чтобы не менять несколько деталей, целесообразнее установить полностью новую внутреннюю арматуру бачка. Алгоритм замены следующий:

Закрывают вентиль подачи воды в бак и производят слив оставшейся жидкости.
Убирают крышку, если унитаз с кнопкой, сначала демонтируют её — откручивают либо снимают клипсы.
С помощью разводного ключа удаляют шланг, подающий воду.
Поворачивают верхнюю часть механизма на угол 90° и вынимают.
Откручивают крепёжные болты, служащие для соединения бачка и чаши унитаза, бак осторожно укладывают на пол.
Выкручивают крепёж от сливного и впускного клапанов, достают старую арматуру и подготавливают новую.
В промытый подготовленный бак помещают сначала спусковой механизм, снизу бачка он фиксируется манжетой с резьбой. Затем под отверстие укладывают мягкую прокладку и устанавливают бачок на унитаз.
Выравнивают положение и с помощью крепёжных болтов прикручивают бак, делают это равномерно, чтобы не образовался перекос.
На подающий клапан одевают уплотнительную резиновую прокладку, вставляют его в бачок и закрепляют снизу манжетой с резьбой.
Перед присоединением водного шланга пропускают жидкость, (держа его над тазом) во избежание попадания частиц окалины.
Уровень воды регулируют поводком на подающем клапане.
Устанавливают крышку и наворачивают спускную гайку с кнопкой.
