Гриндер ленточный своими руками чертежи с размерами. Самодельный гриндер. Важные моменты.

15.10.2021 в 01:19

Гриндер ленточный своими руками чертежи с размерами. Самодельный гриндер. Важные моменты.

Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.

Габаритные размеры и конструкция

Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.

Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.

Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.

Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.

Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.

Гриндер ленточный своими руками чертежи с размерами. Самодельный гриндер. Важные моменты.

Ленточно шлифовальный станок с двигателем от стиральной машины.

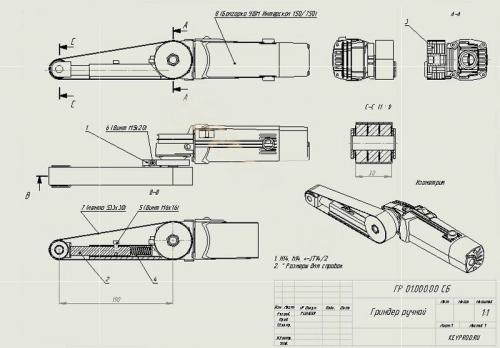

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

не обойтись. К сожалению, такой аппарат имеет довольно большую цену, и не всегда модели в магазины могут иметь удобную конструкцию и дизайн. Выход есть, — можно сделать самодельный гриндер из болгарки.

Есть много модификаций, но приведенная в данной статье конструкция, является на наш взгляд весьма интересной и довольно удачной, так как она компактна и удобна в использовании. По конструкции такой инструмент представляет собой приспособление по форме напоминающей рогатку, которое крепится на болгарку. На «усы» установлены ролики, которые формируют трек ленты шлифмашины.

В этой статье, будет описана пошаговая инструкция создания гриндера из болгарки с подробными фото, чертежами и

Прежде чем приступить к изготовлению, нужно приготовить инструмент, который нам понадобится для работы, это:

  • или;
  • Электролобзик с
  • или гриндер;
  • Фрезерный станок;
  • Сверлильный станок.
  • Различный ручной инструмент – отвертки, карандаши, пассатижи и пр.

Кроме того, нужно спланировать и подготовить необходимый материал, крепеж и необходимые элементы:

  • 20-35 мм;
  • Лак;
  • Болты и гайки;
  • Закрытые подшипники;
  • Лента для шлифмашины.

В статье «» была приведена таблица со справочной информацией по толщинам и слойности. Ниже приведем еще одну справочку — сорта шпона наружных слоев:

Сорт шпона наружных слоев фанеры Максимальное количество допускаемых пороков древесины и дефектов обработки
Е

Без видимых пороков и дефектов обработки

I3
II6
III9
IVБез ограничения количества пороков и дефектов обработки.

Основные конструктивные элементы

Наша шлифовальная машинка состоит из следующих элементов:

  1. Сама болгарка;
  2. Основание;
  3. Подвижный кронштейн;
  4. Ведущий ролик (на вале редуктора УШМ);
  5. Два ведомых ролика — один на основании, другой на подвижном кронштейне.

Подготовка болгарки

В нашем случае мы взяли болгарку не новую, а значит, следует произвести очистку. Нужно удалить всю лишнюю смазку, и устранить видимые дефекты и мусор при помощи щетки. Данный этап не несет в себе функциональной нагрузки, но благодаря очистке, во время работы ничего не будет мешать, и выполнять определенные этапы работы будет удобней, и намного приятней.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

Изготовление шлифовальной машинки

Основание

Приступаем к изготовлению основания, на котором крепится подвижный кронштейн и ролики. Следует разметить будущую заготовку, для крепежа ленты шлифовального станка как показано на картинке ниже. Все размеры детали, подгоняются исключительно под размеры болгарки. Важно чтобы деталь точно подходила под болгарку, и плотно прилегала к корпусу, так как размеры УШМ разные, то и размеры могут отличаться.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

И затем приступать к вырезке нужной детали. Данная работа требует точности, особенно при высверливании отверстия под вал редуктора.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

Вырезав деталь по указанным эскизам, нужно преступить к рассверливанию отверстия, через которое будет проходить вал редуктора. Далее пришел черед высверлить отверстия для крепления всей конструкции бедующего шлифовального станка непосредственно к коробке редуктора УШМ. Есть несложный способ сделать точную разметку, в течение нескольких секунд.

Для этого потребуется надеть заготовку, и простучать несколько раз молотком. В итоге получим точную разметку, которую нужно обвести карандашом. Данный способ очень точный, и неплохо экономит время.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

После проделанной работы, получится примерно такой результат:

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

Все метки следует хорошо обвести карандашом, и далее высверлить отверстия для болтов. Двух отверстий по диагонали будет вполне достаточно. Перед рассверливанием более большого отверстия для шляпки болта, лучше посадить заготовку будущего гриндера из болгарки на монтажные болты, и удостоверится в правильности выполнения всей работы.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

Полдела сделано, основная часть ручного шлифовального станка выполнена. Следующим этапом, будет изготовление роликов для вала болгарки, а также роликов для шлифовальной ленты.

Ролики

Заготовки для роликов

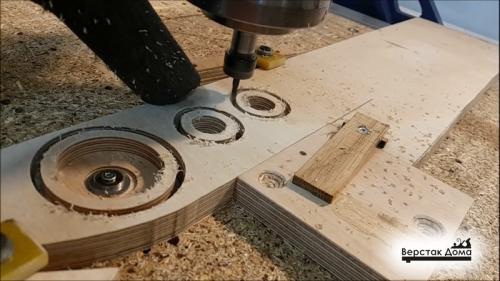

Есть способ, который поможет значительно упростить вырезку всех заготовок будущих роликов, но для этого понадобится фрезерный станок. На фотографиях можно увидеть весь процесс фрезерования.

Ниже показана первая пластина, на которой вырезана одна половина для вала, и две половины целого ролика для ремня.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

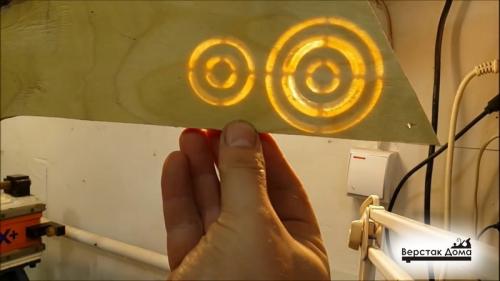

На фото ниже, показана схема фрезерования второй половины большего ролика (для вала редуктора), и ролика для ремня (на «усах» Y-конструкции).

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

Обе схемы довольно практичные, и хорошо экономят материал. После окончания фрезерования, нужные детали для нашего самодельного гриндера, можно вырезать строительным ножом.

Склейка и шлифовка

После того как заготовки для роликов вырезаны нужно их склеить между собой при помощи клея ПВА или столярного клея. Ролики желательно оставить сохнуть под прессом примерно на сутки.

Гриндер из болгарки. Самодельный гриндер из болгарки: чертежи и фото

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндер — это шлифовальный станок, используемый для обработки и заточки изделий из металла, дерева и пластмассы. Все зависит от жесткости ленты. Чем жестче лента, тем более прочный материал можно обработать. Кроме финальной шлифовки изделий, гриндер также может удалить ржавчину с поверхности. Нужный в хозяйстве инструмент. Цена на готовые изделия варьируется от 20 до 170 тысяч рублей. Но изделие можно сделать в домашних условиях. Важно только разобраться с деталями и мощностью устройства.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Принцип работы

Конструкция состоит из трех основных элементов.

  • Мотор.
  • Шлифовальная лента.
  • Ролики. Различают главный и второстепенные.

Основным элементом механизма является мотор и привод, они подают вращательный момент на ролики, которые крутят ленту. Комплектующие вы можете сделать из металла, из фанеры и пластика.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндеры различают стационарные и ручные. В конструкцию стационарного гриндера входит стол с зажимами, который можно установить где угодно. Также стол способен изменять угол наклона и поворачиваться на 180 градусов. В качестве мотора подойдут двигатель от стиральной машины, дрели, болгарки. Главное это количество оборотов.

Производительность станка зависит от устройства ленточного механизма и от количества заготовок. Если вы планируете использовать длинную ленту, то вам нужен мощный мотор.

Также в изделиях предусмотрены зажимы, на тот случай если натяжение ленты ослабеет. В качестве зажимов выступают обычные болты или пружинный механизм. Ролики в готовом изделии должны быть установлены вертикально друг к другу. Если изменить местоположение роликов есть риск порвать ленту.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия. Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

  • Материал, из которого сделаны ленты, должен быть эластичным.
  • Лучше использовать тканевую основу.
  • Нужен качественный абразивный материал.
  • Должна выдержать скорость более 1500 оборотов в минуту.

При работе необходимо иметь в виду физические свойства обрабатываемых деталей. Так как от этого зависит скорость работы изделия. При изготовлении шлифовальной машины в качестве «сердца» прибора используют двигатели от электроприборов, например мотор из стиральной машины, болгарки.

Гриндер с двигателем от стиральной машины

Нам понадобятся следующие материалы и инструменты:

    • Двигатель от стиральной машины.
    • Абразивная лента.
  • Две стальные пластины.
  • Ушки, болт, шайба.
  • Ролик.
  • Сварочный аппарат.

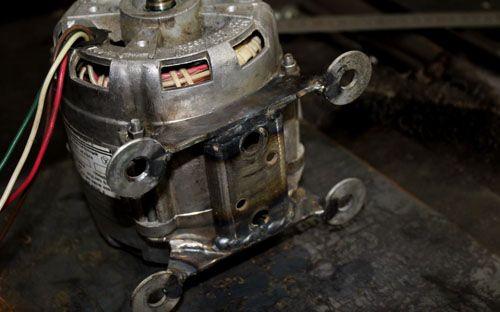

Устанавливаем на мотор две пластины. На пластины прикрепляем шайбы. Данные крепления обеспечат надежную установку двигателя на раму.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Используем ленту 610×45 миллиметров. Болт, ролик и ушки нужны для механизма, контролирующего положение роликов. В металлической пластине вырезаем отверстие для мотора. Привариваем к раме металлическую пластину. Также крепим уголок для двигателя, чтобы он прочно фиксировался на нем. Монтируем шкив на вал двигателя. Затачиваем ролики, в них будут установлены подшипники.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Выбираем место для крепления удерживающего механизма главного ролика. Выправляем общую конструкцию, чтобы абразивная лента была максимально натянута.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Сверлим отверстие для болта, впоследствии контролирующем всю установку. Это позволит регулировать уровень натяжения ленты. Также позволит контролировать угол наклона роликов.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Самоделка с двигателем от стиральной машины позволяет заточить мелкие детали.

Гриндер, предназначенный для дрели

Данная установка представляет собой специальную насадку.

Нам понадобятся следующие инструменты и материалы:

  • Лист металлический.
  • Подшипники.
  • Вал с шестернями.
  • Абразивная лента.

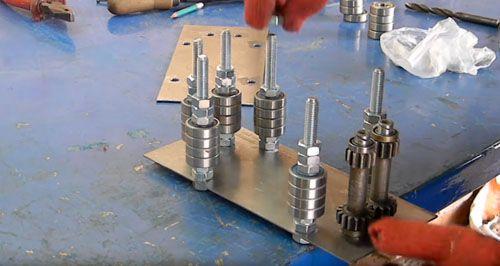

Из металлического листа вырезаем две пластины размером 110×250 миллиметров. Сверлим несколько отверстий в пластинах. На шпильках нарезаем резьбу 120 миллиметров. Крепим ролики на шпильки и фиксируем с помощью болтов.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Абразивную ленту натягиваем между металлическими пластинами. Самоделку устанавливаем на раму, а дрель закрепляем с помощью хомутов.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

С помощью данного гриндера можно заточить ножи или другие плоские изделия.

Гриндер из болгарки

Самый простой вариант гриндера, который можно изготовить самостоятельно. Такой аппарат применяется для шлифовки сварочных швов. Но если закрепить гриндер на столе, то с помощью него можно заточить ножи и различные режущие инструменты.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндер из шлифовальной машины

В данном случае нам понадобится шлифовальная машина.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Собираем основание для крепления машины.
