Внутри любого бачка имеется арматура, которая управляет работой сантехники. Во многих моделях унитазов к арматуре прилагается комплект необходимых гаек и крепежных элементов.

По способу подачи жидкости различают такие разновидности арматуры (подводки):

• нижняя;
• верхняя;
• универсальная.

Верхняя подводка устанавливается в боковой части бачка. При этом гибкая трубка, которая обеспечивает подачу жидкости, подключается сверху.

Обратите внимание! Перед тем как собрать унитаз, нужно убедиться в совместимости комплектующих и сантехники. Не все модели сливных бачков позволяют устанавливать верхнюю подводку. Это в основном касается сантехники зарубежного производства. Отечественные компании выпускают унитазы, в которых предусмотрена возможность обустройства верхней подводки.

По способу подачи воды в бачок различают такие виды арматуры как нижняя, верхняя, универсальная

Сливные бачки зарубежного производства комплектуются преимущественно арматурой с нижней подводкой. Несмотря на то, что детали изготовлены из пластика, качество всех компонентов очень высокое.

Универсальная подводка очень удобна, поскольку позволяет организовать подачу воды как снизу, так и сверху. Определившись с типом установки, неиспользуемое отверстие просто закрывают специальной заглушкой. Она прилагается в комплекте с арматурой.

По материалу изготовления различают следующие виды фурнитуры:

• пластиковую;
• металлическую (для производства используется сплав латуни или бронзы).

По большей части в бачках используются пластиковые конструкции. Если отдельные детали вышли из строя или износились, то купить арматуру для унитаза не составляет труда. Пластиковые изделия представлены в огромном разнообразии во всех магазинах сантехники. Даже если в продаже не окажется нужного варианта, всегда можно заменить конструкцию новой. Стоимость деталей из пластика значительно ниже, чем цена металлических элементов.

Как устроен бачок унитаза с кнопкой. «Допотопные» модели

Устройство бачка унитаза этих конструкций элементарно и понятно. Однако, ознакомившись с ним, можно будет легко разобраться, как работают механизмы, которые присутствуют в более совершенных моделях. Внутренняя арматура строго бачка максимально проста.

Набор воды

В систему автоматического набора воды входит впускной клапан, имеющий поплавковый механизм. Система состоит из рычага, груши, внутри которой расположен спускной клапан. Чтобы не допустить случайного потопа во время отказа от работы какого-либо элемента, в бачке присутствует трубка перелива. С ее помощью бачку гарантируется постоянный уровень воды, поэтому риска потопа практически не существует.

Поплавок и выпускной клапан соединены изогнутым рычагом. Конец его давит на поршень, с помощью которого подача воды открывается либо перекрывается. После слива воды поплавок опускается на дно бачка, рычаг и вода, находящаяся под давлением сдвигают поршень, жидкость находит путь и начинает набираться в емкость. С подъемом ее уровня поднимается и поплавок. Рычаг постепенно перекрывает воду. Когда поплавок оказывается в верхней точке, поток из патрубка прекращается, он перекрывается полностью.

Такая система не только проста и эффективна. Есть возможность регулировать ее самостоятельно. Если уровень воды в баке чем-то хозяев не устраивает, его легко поменять, немного выгнув рычаг поплавка. Единственный относительный недостаток — шум воды в заполняющемся бачке, но с этим дискомфортом мириться можно.

Слив воды

Чтобы понять все устройство бачка унитаза, нельзя обойтись без изучения второй системы — механизма слива. Главный ответственный элемент в ней — сливная груша со спускным клапаном. К ней привязана цепочка, она соединяется с рычагом слива. Когда его нажимают, груша поднимается, вода устремляется в чашу унитаза, а затем отверстие перекрывается. Понизившийся уровень воды заставляет опускаться поплавок, бачок снова начинает заполняться.

Источник: https://stroika-i-remont.info/stati/spusknoy-mehanizm-bachka-unitaza-ustanovka-mehanizma-sliva-unitaza-ustanavlivaem-bachok-svoimi

Лучшая арматура для сливного бачка. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

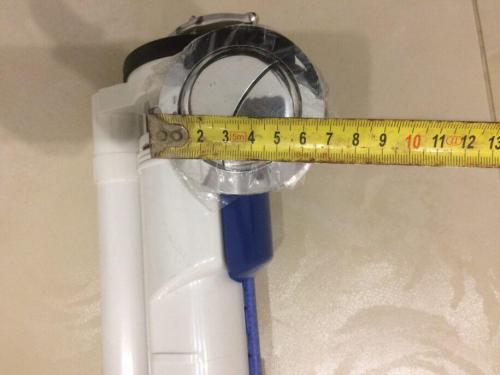

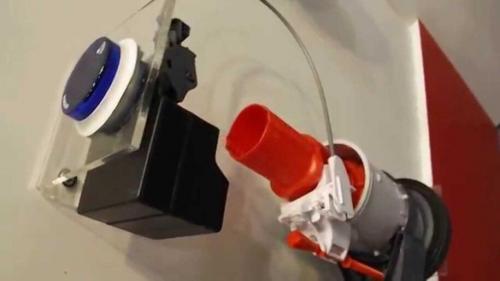

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

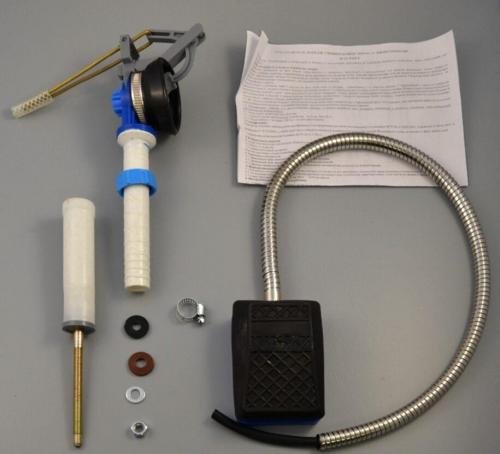

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;
• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Регулировка слива бачка унитаза с двойной кнопкой. Устройство сливного бачка с одной кнопкой: можно ли отрегулировать уровень воды

Представить работу сливной системы унитаза с бачком такого типа несложно. При помощи поплавка регулируется открытие клапана, по которому вода поступает в резервуар. Её объём контролируется устройством, которое регулирует поступление воды и перекрывает подачу, когда поплавок всплывает до определённого уровня. В центральной части бачка располагается сифон, закреплённый к выводящей системе слива. При нажатии кнопки, резиновая груша, препятствующая сливу, поднимается, и жидкость уходит в канализацию, смывая нечистоты.

Фото 1. Сливная система унитаза с бачком, оснащенным только одной кнопкой для смыва.

Принцип устройства чешских, немецких и российских унитазов идентичен. Различия в конструкции арматуры крайне незначительны. Устройство слива приводят в действие те же элементы, поэтому для регулировки смывания используются универсальные рекомендации.

Как настроить смывной бак, чтобы не бежал: регулировка слива чешской арматуры

К сожалению, элементы сливной системы иногда протекают, что довольно неприятно. Помимо возможного шума и появления конденсата, бесполезный расход воды также отразится на показаниях счётчика.

В зависимости от того, что именно служит причиной протекания воды, следует принимать соответствующие меры.

Если после наполнения резервуара наблюдается протекание через перелив, это происходит из-за того, что клапан не перекрывает поступление жидкости в нужный момент.

На переливной трубе бачка располагается отметка нормального уровня воды для конкретной модели. Когда вода превышает эту отметку, качество смыва сильно ухудшается. Для регулировки сначала нужно немного поднять «стакан» на впускном клапане и ослабить его крепления, которые располагаются под поплавком. Когда будет выставлен приемлемый уровень жидкости для бачка, рекомендуется сразу же его наполнить

При регулировке элементов арматуры важно оставлять между ними некоторое расстояние, чтобы избежать соприкосновения

Важно! При установке нужно учитывать, что между кнопочным регулятором и крышкой должно оставаться расстояние от 3 до 7 мм. Это существенно повышает надёжность крепления крышки

Вода, которая течет постоянно, даже когда резервуар не полностью набрался — также довольно распространённая проблема, ухудшающая качества смыва унитаза. Жидкость не справляется с отводом нечистот, в результате оборудование не выполняет нужную функцию. Регулировка здесь бесполезна, ведь проблема кроется в недостаточном напоре. Причина — попадание посторонних предметов в выпуск бачка или слив. Это случается, если унитаз стоит без крышки.

Как подобрать бачок для унитаза отдельно. Выбираем сливной бачок для унитаза: разновидности и советы по замене

Поврежденный бачок длянуждается в замене.

Сегодня эти изделия выпускаются в довольно большом разнообразии и поскольку отличия касаются не только формы и размеров, но и арматуры, выбрать подходящий вариант бывает непросто.

Как выбрать?

Бочок для унитаза выбирают по следующим критериям:

1. способ крепления к унитазу;
2. форма. Наряду с обычными бачками продаются плоские — с уменьшенной глубиной, но увеличенными высотой и шириной;
3. подключение воды. Есть два варианта: снизу и сбоку. В первом случае при заполнении бачка не слышно журчания, но требуется более сложная и дорогая арматура;
4. положение сливного отверстия. Актуально при креплении непосредственно к унитазу (самый распространенный вариант): отверстия в бачке и чаше должны совпадать;
5. устройство сливного механизма;
6. цвет.

Важное значение имеет и стоимость изделия. Бачки одного и того же класса могут продаваться с существенной разницей в цене, потому что один из них выпущен известным брендом, а второй — еще не раскрученным.

Виды

Конструктивно, бачки для унитаза делятся на несколько разновидностей.

«Компакт»

Это самый популярный вариант. Бачок устанавливается непосредственно на унитаз, для чего последний, сзади имеет полочку с крепежными отверстиями.

Унитаз-компакт

Встраиваемый

Такие системы сложнее в установке, чем «компакты», но из-за ряда преимуществ, все больше пользователей отдают им предпочтение. Изделие устанавливается в особую раму () вплотную к стене, после чего на уровне его передней стенки монтируется гипсокартонная перегородка (фальш-стена). В итоге на виду остается только унитаз.

Обычно применяется— она также.

Достоинства встраиваемого решения:

• помещение смотрится аккуратно;
• весь пол доступен для уборки;
• шум воды в бачке за перегородкой не слышен.

Кнопка смыва располагается на передней стенке. Через отверстие для нее осуществляется доступ к арматуре для ремонта.

Наряду с подвесными, выпускаются и унитазы с опиранием на пол — для людей, опасающихся садиться на подвесной вариант. Страхи эти не обоснованы, поскольку крепление выдерживает вес до 400 кг, но кое-кто предпочитает все же напольный вариант. Мыть пол вокруг такого унитаза все равно проще, чем с обычным.

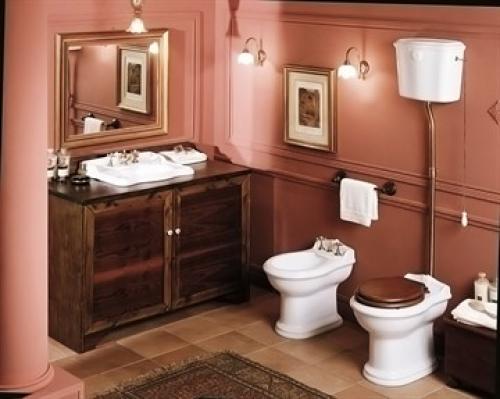

С верхним расположением

Устанавливается почти под потолком и подключается к унитазу трубой. Это вариант устаревший, но кое-где он еще встречается: в общественных туалетах, общежитиях и пр. Применяют такие конструкции и в интерьерах, оформленных в стилях «ретро» или «лофт».

Достоинство решения: вода подается в чашу с сильным напором, чем обеспечивается высокое качество смыва.

Недостатков больше:

• спуск воды сопровождается сильным шумом;
• механизм слива труднодоступен;
• дизайн в эстетическом плане проигрывает «компакту».

Устройство сливного механизма

Арматура бачка включает в себя два компонента:

1. клапан для подачи воды;
2. сливной механизм для спуска воды в унитаз.

Арматура может быть раздельной или совмещенной.

раздельная арматура

это наиболее распространенный вариант. оба компонента не связаны друг с другом. на входе в бачок устанавливается клапан с мембраной, подсоединенной к рычагу с поплавком на конце.

Когда вода поднимется до нужной отметки, поплавок окажется на том же уровне и мембрана перекроет проходное сечение клапана. Сливной механизм представляет собой вертикальную тягу с клапаном-грушей внизу.

Подняв за ручку тягу (устаревший вариант), пользователь вынимает грушу из седла и открывает сливное отверстие. В современных моделях для этого требуется нажать кнопку вверху. Наиболее практичный вариант сливного механизма имеет двойную кнопку: одна часть опорожняет бачок лишь наполовину, вторая — полностью.

Клапан-груша выполнен из плавучего материала, потому после извлечения из седла он удерживается в массе воды и не перекрывает сливное отверстие. После опорожнения бачка он снова опускается на седло и при наполнении емкости остается в этой позиции, поскольку вода давит на него только сверху.

Достоинства решения:

• низкая стоимость;
• простота регулировки;
• дешевизна ремонта: при повреждении меняют только вышедший из строя компонент.

Совмещенная арматура

Это более дорогой вариант, применяемый в сантехнике элитного класса. Оба компонента объединены в одну систему.

Достоинство — значительная надежность. Недостатки: высокая стоимость и в покупке, и в ремонте — при поломке менять приходится весь комплекс. Конструкция арматуры зависит от способа подачи воды в бачок — сбоку или снизу.

Но регулировка обоих вариантов осуществляется практически одинаково.
