Унитаз устройство слива. Внутреннее устройство бачка

Внутри каждого сливного бачка имеется запорная арматура для управления работой унитаза. Ко многим моделям арматура идет в комплекте вместе со всеми необходимыми креплениями и гайками.

По способу подачи воды и месту установки в баке различают такие виды арматуры:

верхняя подводка;
нижняя подводка;
универсальная.

Конструкция с верхней подводкой встраивается в бак сбору. Гибкая трубка для подачи воды присоединяется сверху. Это нужно обязательно учитывать, ведь такая арматура подойдет далеко не к каждой модели сливного бачка. В основном, только отечественные производители предусматривают верхнюю подводку в своих сантехнических изделиях.

Арматура с нижней подводкой идет в комплекте к большинству сливных бачков западного производства. Причем, конструкция пластиковая, но качество всех составляющих высокое.

Когда требуется замена отдельной детали или всей арматуры с нижней подводкой воды, лучше купить более дорогостоящую конструкцию зарубежных фирм. Она прослужит дольше (+)

Универсальная арматура на сливной бак унитаза удобна тем, что ее можно поставить как в емкость с нижней, так и с верхней подачей воды. На второе отверстие, по ненадобности, надевается специальная заглушка, идущая в комплекте.

По типу материала, из которого изготовлена арматура, выделяют:

пластиковые конструкции;
металлические из сплава бронзы или латуни.

Большинство моделей комплектуются арматурой из пластика. Причем, в случае износа отдельных деталей всегда можно приобрести необходимую в магазине сантехники. Если нужной не окажется, то можно купить новую конструкцию.

Металлическая арматура дороже пластиковых аналогов. Изготавливают ее из сплавов, устойчивых к коррозии

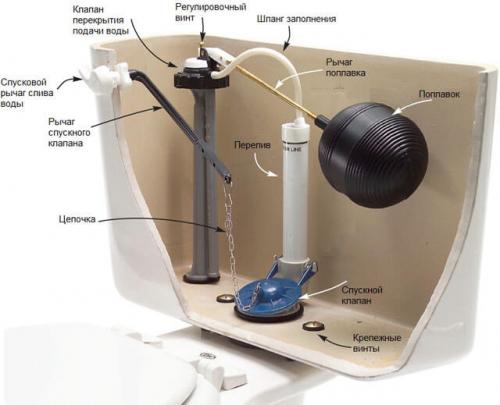

Арматура сливного бачка состоит из 3-х основных узлов:

заполнение;
слив;
защита от переполнения.

Заполнение – узел, обеспечивающий наполнение емкости водой, поступающей по гибкой трубе. В конструкции арматуры предусмотрен специальный клапан, перекрывающий доступ воды в нужный момент. Его работу обеспечивает поплавок, который изготовлен из пенопласта или другого легкого материала.

Слив . Основной деталью этого узла является клапан отверстия слива . В действие его приводит тяга в момент нажатия пользователем на кнопку/рычаг.

Защита от переполнения или перелив. Основной элемент этого предохранительного устройства арматуры сливного бака – пластиковая трубка, пустая внутри. Она установлена вертикально в емкости.

Унитаз устройство смыва. Внутренности сливного бачка: устройство и ремонт деталей

Внутренности сливного бачка унитаза: как поменять.

Внутренности сливного бачка унитаза имеют свойство ломаться. На сливное устройство сказывается поступающая вода низкого качества, которая откладывает известковый налет на деталях арматуры, что является причиной ее частичной либо полной поломки.

Как поменять детали внутри бачка должен знать и уметь каждый хозяин, чтобы легко, своевременно и самостоятельно произвести ремонт арматуры при необходимости.

Общие сведения

Детали сливного бачка

Внутренняя арматура сливной емкости выполняет основные функции унитаза. В бачок подается жидкость, с помощью кнопки вода выливается.

Части внутренней конструкции:

1.механизм, наполняющий водой емкость.

2.устройство, с помощью которого происходит слив набранной воды. Оно может иметь вид штока либо рычага, либо кнопки с одним или двумя режимами.

Данные элементы в бачке присутствуют во всех типах бачка, и в старых советских унитазах.

Внимание! Бачки могут иметь различную внешнюю форму, материал изготовления, но все приборы наделены основными функциями: контроль за набором воды, ее расход.

Конструкция типового сливного бачка содержит поплавок со сливной колонкой.

Все детали в бачке связаны друг с другом. При поломке одного механизма может повредиться вся арматура.

Ремонт поплавка

Частой причиной поломки является постоянная утечка воды из емкости. Эта проблема происходит из-за неисправности поплавкового механизма, который регулирует объем поступающей воды в сливную емкость. Поступление жидкости отключается автоматически, когда она достигает максимального уровня.

Какие причины вызывают неисправность поплавка:

1.сломался клапан, отвечающий за впуск жидкости в емкость слива.

2.неверно расположен рычаг, включающий за слив.

3.не отрегулирована работа поплавка.

Сначала следует осмотреть поплавок на внешние повреждения. Деталь выполнена из пластика, полая внутри. С течением времени на поверхности могут появиться трещинки, через которые внутрь устройства попадает вода, устройство тяжелеет и тонет. В данной ситуации поплавок подлежит замене. Надо открутить гайку, с помощью которой крепится механизм, вместо старого поставить идентичный.

Современные модели емкости вместо поплавкового механизма имеют сливную колонку, во время поломки ее стоит полностью заменить. Иногда колонки оснащены механизмом регулировки, который отвечает за наполнение резервуара, также за объем выпускаемой жидкости.

Впускной клапан внутри бачка: особенности проверки и замена

Перед проверкой правильности работы механизма, при которой клапан закрывается, нужно отследить работу рычага, расположенного около клапана.

1.надо спустить воду из бачка, посмотреть, как набирается жидкость.

2.пошевелить рычаг.

3.занимая определенное положение, деталь выступает затвором для впуска воды клапаном. Случается, что рычаг гнется со временем, нужно выправить его форму.

При неисправности узла, с помощью которого рычаг двигается, следует заменить его.

Причиной, по которой не перестает сливаться вода, является поломка клапана, впускающего воду.

В этой ситуации поплавок работает исправно, но сливная емкость регулярно наполняется жидкостью, затем сливается. Клапан может выйти из строя, потому что в трубопроводах скачет давление.

Специалисты рекомендуют сделать замену детали, которое имеет простой механизм, его можно приобрести в каждом магазине сантехники. Перед покупкой надо демонтировать сломанный и купить такой же.

Выпускающий клапан также может сломаться и стать причиной утечки воды.

Данный клапан не подается ремонту, его заменяют целиком на новое устройство. При демонтаже надо осмотреть уплотняющие прокладки сифона, они могут износиться и давать течь. Тогда следует заменить только прокладки.

Проблемы и их решение

Шум бачка унитаза

Если во время наполнения воды в емкость, издается громкий шум, значит надо отрегулировать внутренности бачка. Чаще всего такую проблему имеют бачки с подводом жидкости сверху.

Способы регулировки:

1.уменьшение отверстия для входа воды. Некоторые модели бачка оснащены данной функцией. При уменьшении сечения вода поступает в бачок медленней, шум становится меньше.

2.можно изменить внутреннее устройство бачка. Для этого берут тридцати сантиметровую трубку из резины либо пластика, один конец надевают на отверстие впуска воды, другой конец опускают на дно емкости. По ней вода будет поступать в бачок организованной струйкой, не целым водопадом.

Внимание! Трубочка из пластика исключит шум во время подачи воды в бачок.

Как заменить болты, если течет унитаз

Бачок для слива прикрепляется к полочке чаши унитаза на болты, которые проходят насквозь через нижнюю стенку бачка.

Болты выполнены из металла, подвергаются коррозии, гниют. Через щели проникает вода и капает на пол.

Унитаз устройство сливного. Арматура для унитаза: обзор всех видов по способу подключения. Инструкция, как выбрать лучший вариант!

Унитаз на сегодняшний день предметом роскоши не является. Кроме того, использование этого устройства в квартирах потребовало усовершенствования конструкции.

Применение автоматического наполнения и слива позволило максимально повысить санитарно-гигиеническое условия и неоспоримое удобство такого узла. Автоматизация, в свою очередь, породила огромное количество так называемой арматуры для бачка унитаза.

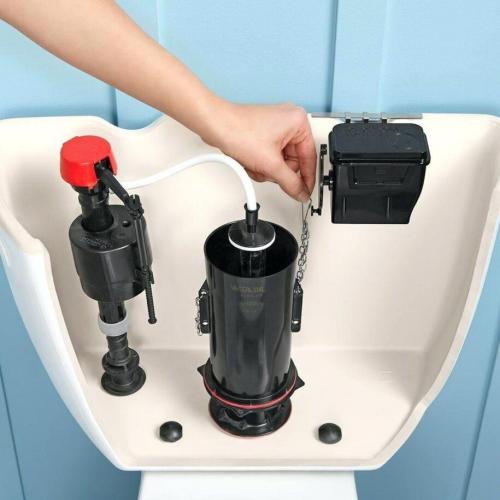

Назначение и устройство арматуры для унитаза

Главное назначение любой арматуры (запорного механизма) унитаза – это дозированное наполнение сливного бачка водой и своевременное её перекрытие при заполнении нужным объёмом жидкости.

Устройства запорных механизмов однотипными не назовёшь, о чём можно судить по фото арматуры для унитазов в сети интернет, но конструктивно для выполнения своей функции все они имеют общие элементы, к которым относится:

поплавок, с помощью которого регулируется уровень воды;
механизм слива – цилиндрический сифон с калиброванным отверстием, перекрываемым резиновой прокладкой;
рычаг, обеспечивающий подачу воды;
шаровой кран, непосредственно связанный с подачей жидкости.

Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

Штоковая.
Кнопочная.
Педального типа.
Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

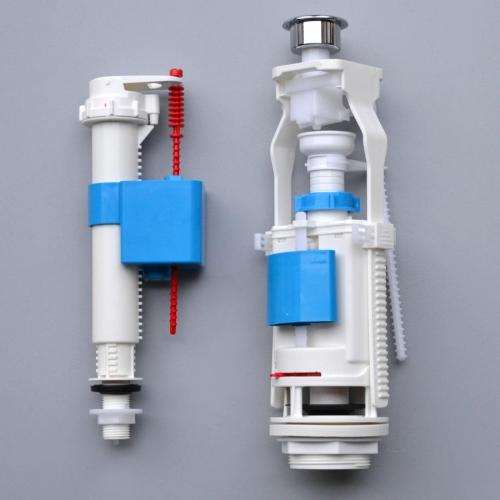

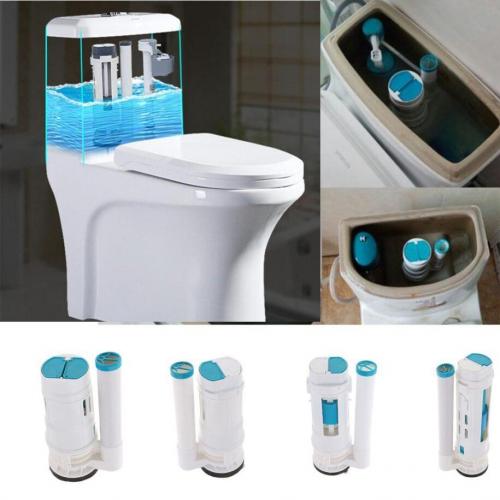

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

малый смыв – 3 литра воды;
полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

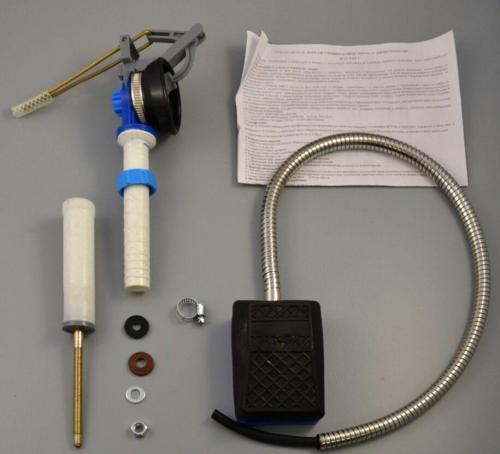

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

механическим, когда система приводится в действие с помощью тросика при нажатии педали;
пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Неисправности и способы ремонта

Если сливной бачок снабжён качественной арматурой, то система может прослужить двадцать и более лет. Однако, как правило, поломки возникают, когда их не ждёшь. Обычно неисправности в сливных системах проявляются через 2-3 года.

Очень часто начинает давать течь прокладка или мембрана: вода начинает без перерыва стекать в чашу, на стенках бачка образуется ржавчина, возникают проблемы в работе арматуры, автоматика даёт сбой.

Источник: https://stroika-i-remont.info/stati/unitaz-ustroystvo-slivnogo-vnutrennee-ustroystvo

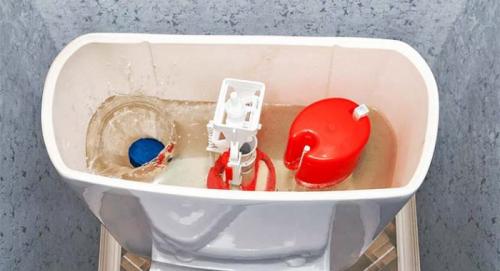

Унитаз устройство и принцип работы. Устройство бачка унитаза: виды конструкций, главные элементы и ремонт

9 мин.

Сантехника

Люди давно привыкли, что их окружают все необходимые вещи, без которых нормальная жизнь попросту невозможна. Например, частный дом с «удобствами» на улице, невозможно назвать благоустроенным. А квартиру, лишенную унитаза, трудно даже представить в роли настоящего жилья. Когда все работает исправно, никаких поводов интересоваться конструкцией бачка нет. Но если что-то внезапно выходит из строя, или начинает «капризничать», то хозяева понимают, что в жилище можно объявлять чрезвычайную ситуацию. Сам унитаз прост, он обычно терпеливо, покорно сносит все людские «нападки». Совсем по-другому ведет себя емкость для воды. Чтобы иметь шанс самостоятельно справиться со всеми потенциальными проблемами, владельцам жилья нужно знать устройство бачка унитаза, понять принцип его работы.

Сливные бачки и их разновидности

Сливное (смывное) устройство бачка унитаза — конструкция, которая имеет несколько вариантов исполнения. Моделей на рынке представлено очень много, но все виды арматуры выполняют абсолютно одинаковые функции. В емкость набирается вода, которая после начала работы механизма сливается, а ее место занимает новая порция жидкости. Все устройства отличаются по:

способу установки;
типу управления сливом;
виду спускового механизма;
типу устройства контроля перелива;
материалу, из которого изготовлен корпус сливной части унитаза.

Способ монтажа

Есть несколько вариантов крепления сливной конструкции.

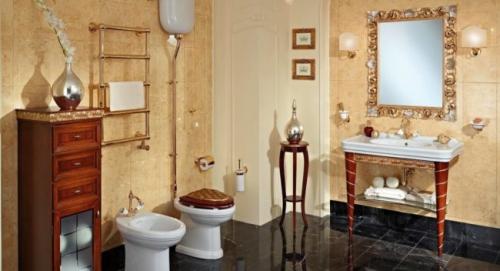

Высоко на стене. Бачок соединяется с унитазом при помощи короткой или достаточно длинной трубы. Главное достоинство такого монтажа — отличный напор воды. Этот способ давно устарел, но встретить такой монтаж можно. Доказательство — винтажные модели сантехники.
Традиционный вариант — на полке унитаза. Это самый распространенный, максимально удобный способ. Такая установка сливного бачка не создаст никаких трудностей, потому что при любой поломке устранить ее можно легко и быстро даже самостоятельно.
В стене. Это решение предназначено для подвесных моделей бачков. Их встраивают в стену (в нишу), поэтому при обнаружении неполадок до сливной арматуры будет добраться очень проблематично. Монтаж тоже не обещает быть легким. Плюс метода — свободное пространство, которое в туалете (санузле) чаще на вес золота.

Регулировка слива бачка унитаза с двойной кнопкой. Настройка сантехнических бачков унитаза

Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Источник: https://stroika-i-remont.info/novosti/princip-raboty-smyvnogo-bachka-s-knopkoy-kak-dolzhen-rabotat-slivnoy-mehanizm-dlya-unitaza

Cersanit унитаз устройство смывного бачка. Способы ремонта механизма бачка своими руками

Через верхнее отверстие в бачке виден весь механизм сливной арматуры. Он может иметь следующие неисправности:

Бачок постоянно течет.
Нет напора воды на входе.
Неуправляемый механизм слива.

Причины этих неисправностей могут быть разными, и от них зависит способ которым будет выполнен ремонт бачка унитаза.

Пробка (груша) неплотно прилегает к сливному отверстию. Чтобы этого не было, следует приобретать сантехнику высокого качества. Возможность ремонта можно проверить, прижав шток с небольшим усилием. Если при этом вода не течет, пробку можно немного утяжелить дополнительным грузом или выровнять шток. Также нужно периодически чистить уплотнение от ржавчины и солей, из-за которых нарушается герметичность, и жидкость постоянно течет в чашу.
Регулятор не перекрывает подачу воды. При этом бачок никогда не переполнится, благодаря наличию переливной трубки. Проверяется исправность каждого элемента устройства: поплавка, клапана впуска, креплений, штанги. Вышедшая из строя деталь заменяется или просто подтягивается крепление поплавка.
Течь из бачка в помещение. Он может иметь трещину или нарушается герметичность прокладок. Особое внимание следует обращать на качество соединения текущего бачка с чашей. Его нужно подтянуть, а если это не помогает, меняется резиновая прокладка. Другой причиной течи может быть износ манжеты в сочленении слива чаши с трубой канализации. Уплотнение меняют на новое, очистив соединение от загрязнений и обработав поверхности герметиком.
Слабый напор через впускной клапан. Обычно это происходит, если он засоряется. Предотвратить это можно прочисткой или установкой перед ним фильтра.

Унитаз сантери устройство бачка. Принцип работы

Рабочий процесс осуществляется в сливном бачке. Он состоит из устройства для наполнения резервуара и механизма спуска воды в унитаз. Она поступает в емкость посредством специального шланга из водопроводной сети. Чтобы жидкость имелась в баке в требуемом объеме, используют устройство налива. Когда количество воды в резервуаре достигает заданной отметки, запорный клапан прекращает ее подачу.

После нажатия человека на кнопку, срабатывает сливной механизм бачка унитаза. Жидкость из емкости поступает в чашу порционно, у нее высокая скорость перемещения, поэтому можно быстро и эффективно отправить в канализационную сеть нечистоты.

Немногие потребители знакомы с устройством бачка унитаза, но от его правильной настройки зависит работоспособность всей конструкции.

Жидкость может подаваться в прибор разными способами:

сверху;
снизу.

Подача сверху производится следующим образом. В верхней части емкости располагается запорная арматура, но вода поступает в нее из бокового канала. На внутреннем участке рычага имеется поплавок. Когда жидкость в резервуаре достигает требуемого уровня, этот элемент поднимается.

На шток теперь надавливает другой рычаг, в результате чего клапан прижимается и отверстие закрывается. Данное строение унитаза является самым распространенным. Его монтируют на многие сантехнические приборы.

Если конструкция предусматривает нижнюю подачу жидкости в прибор, тогда сливная арматура располагается внизу резервуара. Во время пользования оборудованием поплавок перемещается вертикально относительно направления штока.

В результате его движения, срабатывает запорная мембрана, используемая для регулировки уровня жидкости внутри емкости. Преимущество изделий с нижней подачей заключается в их нешумной работе.
