Унитаз устройство сливного. Внутреннее устройство

10.10.2021 в 04:05

Унитаз устройство сливного. Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Унитаз устройство сливного. Внутреннее устройство

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Унитаз устройство сливного. Внутреннее устройство

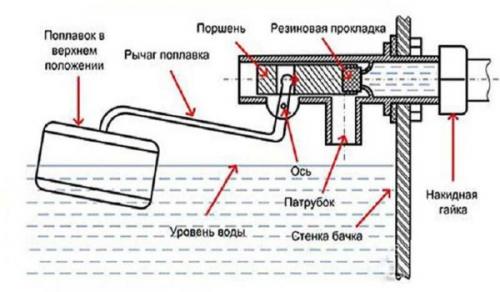

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Унитаз устройство сливного. Внутреннее устройство

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в

С кнопкой

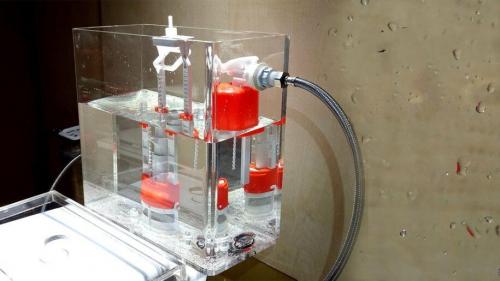

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Унитаз устройство сливного. Внутреннее устройство

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Унитаз устройство сливного. Внутреннее устройство

Импортная арматура для сливного бачка

Такие системы есть разные:

  • с одной кнопкой
    • вода сливается пока кнопка нажата;
    • слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

  • Штоковая.
  • Кнопочная.
  • Педального типа.
  • Сенсорная.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

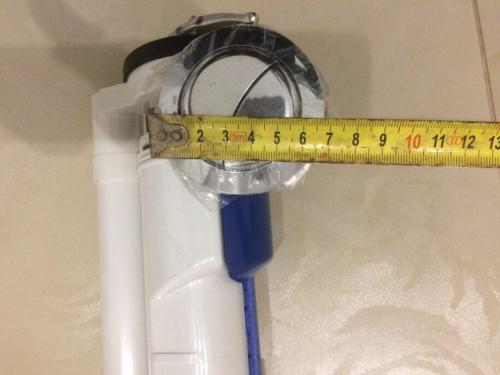

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

  • малый смыв – 3 литра воды;
  • полный – 6 литров.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

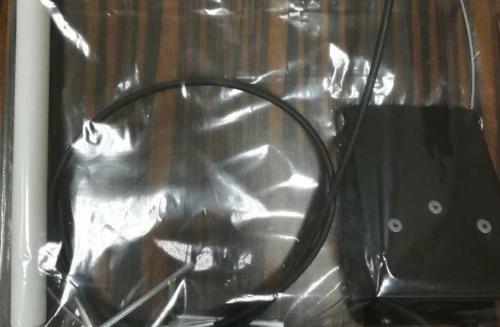

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

  • механическим, когда система приводится в действие с помощью тросика при нажатии педали;
  • пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
  • давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Арматура для сливного бачка с нижней подводкой, какая лучше. Разновидности арматуры сливного бачка

Источник: https://stroika-i-remont.info/novosti/kak-nazyvaetsya-sliv-v-bachke-unitaza-kak-dolzhen-rabotat-slivnoy-mehanizm-dlya-unitaza

Течёт унитаз после смыва, что делать. Вариант #3 – решаем проблему нерегулярных протечек

Бывает, что протечки непостоянные и появляются лишь в определенные периоды. Такие течи мало сказываются на общем водопотреблении, но доставляют некоторый дискомфорт. Разберемся, что делать, если бачок унитаза течет при наборе воды или в момент слива.

Если при нажиме на кнопку спуска воды обнаруживаете просачивание воды, это значит, что механизм слива неисправен и нуждается в ремонте. Для начала следует проверить фиксацию запорного клапана. Снимите крышку с емкости и прижмите клапан. Если это мгновенно остановит протечку, тогда замените прокладку и убедитесь в ее герметичности.

Если же причина течи не связана с прокладкой, проверьте гайку, с помощью которой бачок крепится к трубе или полочке. Разболтанный крепеж достаточно просто подтянуть, а если сорвана резьба – заменить гайку.

Прокладки могут очень различаться по размерам и формам. Чтобы не ошибиться при замене, снимите старую деталь и купите точно такую же. При покупке убедитесь, что новая прокладка не пересохла и сохранила эластичность, иначе долго она не прослужит

Протечка может появиться из-за смещения кнопки слива. Если ее заедает, она мешает клапану, а клапан не закрывает сливное отверстие. В этом случае кнопку просто поправляют, возвращая на положенное место – строго по центру.

Иногда проблема возникает, потому что кнопка ломается. Ее следует заменить. Для установки можно использовать универсальную сантехническую арматуру , которая подходит практически для всех моделей и есть в любом хозяйственном магазине.

Если у вас другой тип поломки, который мы не рассмотрели в этой статье, рекомендуем поискать среди типичных неисправностей бачка .
