Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

07.11.2021 в 19:27

Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В. Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки). Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.

Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

Небольшая панелька с выводами может выступать над поверхностью, а может быть утопленной

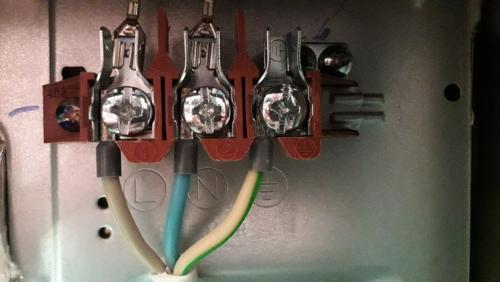

Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:

  • три фазных провода вместе (L1, L2, L3);
  • две нейтрали N1 и N2;
  • земляной (зеленый) провод соединяется с землей.

Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.

Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В

Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм2. Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.

Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

Медные изолированные наконечники

При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже. Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя.

Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

Схема подключения варочной панели к однофазной сети

Если проводов от счетчика приходит всего два, поступить можно двумя способами:

  1. сделать отдельный контур заземления
  2. «земляной» выход вообще не использовать.

Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.

Как подключить варочную панель 4 провода

Многие модели Electrolux (Электролюкс) и Zanussi (Занусси) идут с установленным шнуром. Вроде это хорошо, но в нем четыре провода: ноль, земля и два фазных (черный и коричневый). Если в квартире их три — непонятно, какие и куда девать: подключение четырехжильного провода от варочной панели имеет свои нюансы.

Подключение варочной панели к электросети 4 провода. Подключение к однофазной сети

Как подключить, если с варочной поверхности приходит 4 провода, а в розетке их три

В этом случае тоже добираетесь до места расположения клемм на тыльной стороне корпуса. Крышка в таких моделях пластиковая, и не на болтах, а на клипсах. Просто поддеваете ее отверткой.

Открыв коробку, ищите выход «земля» (желто-зеленого цвета). Возле него лежит перемычка на два входа. Берете ее и объединяете два фазных выхода — L1 и L2 (подключены проводники черного и коричневого цвета). Просто немного ослабив контакты (повернув винты отверткой), подсовываете перемычку, после контакты затягиваете. Все остальное без изменений. В дальнейшем, при подключении вилки, используете только коричневый провод, а черный хорошо заизолируйте (лучше — термоусадочной трубкой).

Подключение духового шкафа и варочной панели на один кабель. Расчёт параметров расходных материалов

После того, как мы разобрались с мощностью духового шкафа и варочной панели, необходимо оценить состояние электрической проводки в вашей квартире (или доме) и, исходя из этих данных, составить схему подключения и рассчитать параметры и расход материалов.

Подключение духовки и варочной панели бывает двух видов: раздельное и совместное. Раздельное подключение заключается в том, что для каждого устройства от электрического щитка прокладывается отдельный кабель необходимого сечения, которое производится на стадии капитального ремонта или строительства. Этот способ является трудозатратным и невозможен при наличии чистовой отделки, но является оптимальным и самым безопасным.

Совместное подключение используют при наличии всего лишь одной линии кабеля для подключения мощных электроприборов и в условиях уже законченной чистовой отделки.

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

При выборе первого вида подключения нас ожидают два варианта: обе линии уже имеются или есть необходимость тянуть электрический кабель от щитка. Но в любом из этих случаев необходимо рассчитать сечение силового кабеля, сравнить с тем, что имеется или выбрать необходимое сечение и тип для его прокладки.

Для правильного выбора кабеля необходимо знать важный момент: для электрической проводки в жилых помещениях согласно ПУЭ должен использоваться трехжильный кабель, изготавливаемый из меди, покрытый негорючей изоляцией. Алюминиевые провода в электрической проводке квартиры или дома – пережиток советского прошлого и сейчас не используются из-за наличия существенных недостатков в сравнении с медными.

По нормам для прокладки в квартире используют следующие виды кабеля:

  • для силовых линий от распределительного щитка для запитки мощных электрических приборов (варочных панелей) используется ВВГ-3 сечением 6 мм2 (ВВГ 3х6);
  • для монтажа основных линий проводки и подводов к розеткам (духовых шкафов) применяется ВВГ-3 сечением 2,5 мм2 (ВВГ 3х2,5) или сечением 4 мм2 (ВВГ 3х4);

Также можно использоваться электрический кабель NYM соответствующих характеристик.

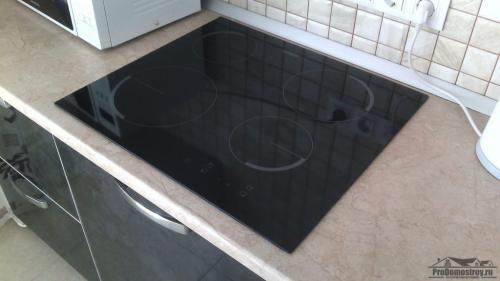

Подключение варочной панели к электросети 4 провода к розетке. Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Подключение варочной панели к электросети 4 провода к розетке. Особенности подключения варочной панели к электросети

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как подключить варочную панель и духовой шкаф к одной розетке. Подключение духового шкафа и панели к розетке

Если ваши друзья подарили вам духовой шкаф и варочную панель с раздельным питанием, но забыли рассказать о том, как правильно подключить их, то вы можете узнать об этом на этой странице.

Даже детям и банковским служащим известно, что для подключения электроприборов нужна розетка.

Кто-то возразит, что можно лишь соединить провода, идущие от варочной панели и духового шкафа скрутив их, и зажать клеммами с электрическим кабелем идущего от щитка, но мы знаем, что наши электроприборы достойны большего. Они достойны качественной розетки, имеющей простое преимущество перед скруткой. Преимущество это состоит в быстром разъеме соединения и качественном контакте.

Какая же розетка потребуется для того, чтобы подключить и духовой шкаф и варочную панель? Решение простое, и оно нашло свое выражение в фотографии ниже.

Как подключить варочную панель и духовой шкаф к одной розетке. Подключение духового шкафа и панели к розетке

Расположение розетки

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой – духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там. Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Как подключить варочную панель и духовой шкаф к одной розетке. Подключение духового шкафа и панели к розетке

Источник: https://stroika-i-remont.info/stati/podklyuchenie-varochnoy-paneli-elektrolyuks-k-elektroseti-4-provoda-podklyuchenie-k-odnofaznoy

Подключение духового шкафа и варочной панели к электросети. Неправильно выполнить подключение к электросети

Духовые шкафы относятся к приборам с высоким электропотреблением. Потребление электроэнергии у большинства бытовых моделей в пике доходит до 3600 Вт. Поэтому требования к подсоединению духовки к электрической сети более строгие.

Удлинители

Ни в коем случае нельзя использовать удлинители для подключения. Диаметр жил кабеля, как правило, слишком мал и не предназначен для длительной нагрузки. К тому же увеличивается количество мест соединений. В конечном итоге это может привести к перегреву, короткому замыканию и даже возгоранию.

Тройники

Тройники применять также строго запрещено. Контакт в таком случае будет не самым лучшим. Из-за этого сопротивление будет повышено, а, соответственно, усилится и нагрев. Более того, обыкновенная бытовая розетка с заземляющим контактом (CEE 7/4 «Schuko») рассчитана на максимальный ток в 16 А. В соответствии с ГОСТ 29322-2014, сетевое напряжение должно составлять 230 В ± 10 % при частоте 50 ± 0,2 Гц. Тогда максимальная мощность приборов для розетки:

16 А * 230 В = 3680 Вт

Исходя из этого, никакую другую технику одновременно к одной розетке подключать нельзя, так как духовой шкаф отберет на себя всю доступную мощность. Тройник, очевидно, только навредит.

Правильное подключение

Если вы планируете подключить новую духовку, то лучшим вариантом будет организовать для нее отдельную розетку или клемную колодку . Причем линию для нее следует подводить отдельным неразрывным кабелем напрямую от электрического щитка, установив при этом отдельный автоматический или дифференциальный выключатель . Нет соединений — нет проблем.

Заземление

Не стоит забывать о защитном заземлении. Оно защищает человека от удара электрическим током если повредится изоляция духового шкафа и появится фаза на металлическом корпусе. Если в вашей квартире заземления по какой-то причине нет, то обязательно обратитесь в управляющую компанию до подключения духовки.

Виды кабеля

Помните, что при монтаже линии необходимо использовать кабель ВВГнг-LS. Он предназначен для стационарной проводки, не распространяет и не поддерживает горение при групповой прокладке, обладает пониженным дымогазовыделением. Срок его службы при нормальной эксплуатации — не менее 30 лет.

Подключение духового шкафа и варочной панели к электросети. Неправильно выполнить подключение к электросети

В противовес ему иногда советуют кабель ПВС, мотивируя тем, что он гибкий и его проще укладывать. Но его срок службы составляет всего 6–10 лет. Он отлично подходит для подсоединения техники к розетке, но в качестве стационарной линии его лучше не использовать.

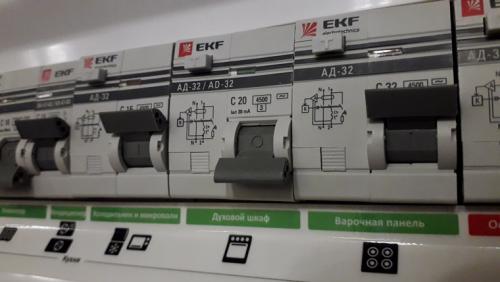

Какой автоматический выключатель и диаметр кабеля выбрать?

Выбор диаметра кабеля и автомата для его защиты часто вызывает жаркие споры. Но легко сделать правильный выбор, если немного разобраться в электротехнике.

Кабель диаметром 3 x 1,5 мм2однозначно не подойдет. Он выдерживает максимальную нагрузку только в 3300 Вт. Его нельзя использовать для подключения духового шкафа мощностью в 3600 Вт. В противном случае кабель будет перегреваться, а его изоляция разрушаться.

Минимальный диаметр кабеля для подключения духового шкафа — 3 x 2,5 мм2. Номинал автоматического или дифференциального выключателя должен выбираться по самому слабому участку в сети. Для отдельной линии — это электрическая розетка. Она рассчитана на ток в 16 А, поэтому автомат должен быть подобран на такой же номинал.

Многие духовки сразу с завода укомплектованы вилкой типа F «Schuko». В этом случае проблемы с подключением гарантированно не возникнет.

Подключение духового шкафа и варочной панели к электросети. Неправильно выполнить подключение к электросети

Однозначно можно сказать, что всегда лучше немного перестраховаться. Поэтому предпочтительней всего, с учетом возможного занижения характеристик производителем и небольшим запасом по мощности, использовать кабель диаметром 3 x 4 мм2. Для его защиты следует использовать автоматический или дифференциальный выключатель на 20 А.

Подключение духового шкафа и варочной панели к электросети. Неправильно выполнить подключение к электросети

Но в этом случае обыкновенную бытовую розетку, рассчитанную на 16 А устанавливать нельзя. Следует использовать специальную силовую розетку и вилку, например, от Legrand. Или промежуточную карболитовую клемную колодку.

Никогда не подключайте линию напрямую к духовому шкафу! Кабель ВВГнг-LS моножильный и плохо гнется. При монтаже он с легкостью сломает крепление колодки духовки.

Но чтобы выполнить правильное соединение, как раз понадобится кабель ПВС такого же диаметра, как и сама линия — 3 x 4 мм2. Его проводники многожильные и позволяют удобно выполнять монтаж. Одной стороной он подключается к клемной колодке или в силовую вилку, а другой стороной подключается к колодке духового шкафа. Как правило она находится за специальным лючком на задней стенке.

Если с завода кабель уже установлен, то в этом случае предварительно его отсоедините.

Будьте внимательны и не перепутайте схему подключения. Белый провод — фаза (L), синий — нейтраль (N), желто-зеленый — защитное заземление (PE). Такое же подключение должно быть и на промежуточной колодке, и в электрическом щите.

Подключение духового шкафа и варочной панели к электросети. Неправильно выполнить подключение к электросети

В конце кабель должен быть зафиксирован специальным креплением. Оно надежно удержит его на месте, даже при сильных рывках.

Подключение духового шкафа и варочной панели к электросети. Неправильно выполнить подключение к электросети

Источник: https://stroika-i-remont.info/novosti/podklyuchenie-varochnoy-paneli-k-elektroseti-5-provodov-process-podklyucheniya

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

    Можно, главное чтобы при этом соблюдались 3 условия:
  • духовка должна быть мощностью не более 3,5 кВт;
  • розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;

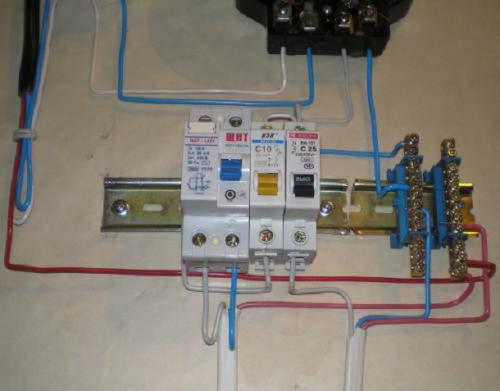

  • в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

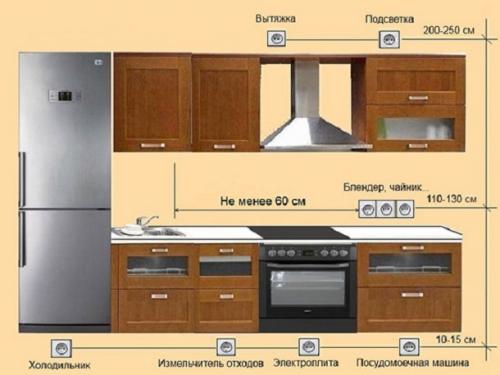

Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.

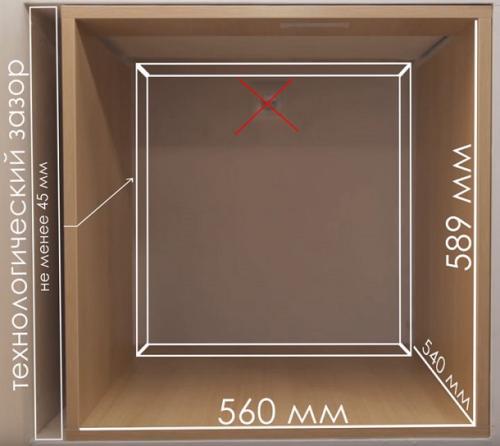

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60 см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).

Можно ли варочную панель подключить к обычной розетке. Розетка для духового шкафа и варочной панели

Ставите на место рамку или декоративную крышку.

Требования к электропроводке

Особое внимание следует уделять качеству электрической проводки , от чего зависят безопасность и правильность функционирования всей системы.

    Во внимание принимают следующие факторы:
  1. Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
  2. Электрическая проводка соединяется с распредкоробкой только через УЗО  (устройство защитного отключения).
  3. Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.

Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.

Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.

Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
