Встраиваемый духовой шкаф может быть:

• Зависимым, то есть установленным совместно с варочной поверхностью;
• Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.

А подключение духового шкафа может производиться к электрической или газовой сети.

Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов.

Установка духового шкафа своими руками может осуществляться двумя способами:

1. Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.

1. Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.

Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку ) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.

1. Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);

1. Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.

Как установить газовую варочную панель в столешницу своими руками. Устанавливаем варочную панель: полное практическое руководство

Здравствуйте дорогие друзья!

В этой статье, мы с вами будем говорит о кухонной технике, и о том, как она встраивается в кухонный гарнитур.

Если, лет десять назад, из десяти установленных кухонных гарнитуров, максимум, половина из них содержала в своем составе варочную поверхность (остальные были с независимой газовой плитой), то теперь – почти в ста процентах гарнитуров, планируется ее установка.

Итак, этот процесс можно описать в определенной последовательности.

Для начала, нужно взять паспорт на эту технику, и посмотреть, каких размеров должен быть вырезан проем. Даже, если вдруг, по каким-то причинам, паспорта не окажется рядом, всегда можно замерять рулеткой ту часть панели, которая должна быть врезана в столешницу .

Затем, нужно сделать следующие действия:

• Подогнать столешницу, и сделать на ней разметку
• Перенести размеры врезаемой панели на столешницу
• Сделать, минимум, по одному отверстию (диаметром 8-10 миллиметров) возле каждой стороны вырезаемой ниши
• Вырезать саму нишу
• Обработать внутреннюю часть вырезанной ниши силиконом
• Установить столешницу на нижнюю базу кухонного гарнитура
• Наклеить на внутреннюю часть встраиваемой панели липкую ленту (или, наклеить на столешницу пластилин ).
• Нанести на столешницу силикон
• Вставить варочную панель в вырезанную нишу
• Закрепить ее специальными креплениями

А теперь, подробнее по каждому пункту:

Итак, с самого начала, нужно положить столешку на нижнюю базу кухни, для того, чтобы в случае неровности стен, подрезать ее в нужных местах, и при необходимости, сделать отверстия под всевозможные газовые трубы. Одним словом, подготовить столешницу к установке на низ кухни.

После этого, изнутри короба, в который варочная будет встраиваться, нужно сделать разметку (просто, провести карандашом по внутренним его граням для того, чтобы выделить его внутреннюю часть для дальнейшей разметки под вырезку).

После этого, столешку нужно положить на лицевую сторону (низом вверх), и место, которое мы разметили, разметить по размерам под врезку (разметить по размерам, которые должны быть в паспорте к панели, либо, которые можно замерять вручную).

Теперь, для того, чтобы по разметки вырезать требуемую нишу, нужно возле каждого предполагаемого реза (с внутренней его стороны), сделать отверстия для того, чтобы можно было бы в него вставить пилку электролобзика.

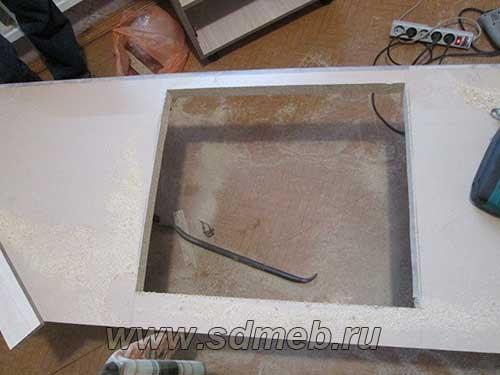

Вырезаем саму нишу. При вырезке, нужно быть аккуратным.

Когда все грани уже почти вырезаны, саму вырезаемую часть столешницы нужно либо поддерживать снизу, либо приклеить липкой лентой к столешнице, так как она, под своим весом может отколоться, вырвав с лицевой части столешницы пластик (и, таким образом, испортив всю столешницу).

Теперь, внутреннюю часть самого выреза, нужно обработать силиконом (один из барьеров для защиты от попадания влаги).

Когда это все сделано, нужно опять установить столешку на нижнюю базу кухни (к этому моменту, разумеется, в нее уже должна быть врезана мойка, если она, конечно, предусмотрена), и закрепить, хотя, закрепить ее можно и после того, как установить варочную.

Дальше, нужно наклеить на внутреннюю часть встраиваемой панели, специальную липкую ленту, служащую так же, гидробарьером.

В некоторых моделях, такой липкой ленты нет, а есть специальных пластилин, нарезанный определенными полосками. В таком случае, этот пластилин клеится на столешницу прямо возле выреза, а когда варочная поверхность вставиться в сам вырез, она отсечет часть этого пластилина, которую можно просто подрезать ножом и убрать.

Но, в нашем случае (с липкой лентой), вместо пластилина, на столешницу нанесем силикон.

После того, как силикон нанесен, нужно вставить варочную панель в подготовленную для нее нишу, и закрепить к столешнице специальным крепежом.

Когда она установлена, я еще раз аккуратно промазываю ее с внешней стороны силиконом (крепеж не идеален, и в некоторых местах, панель может плохо прижаться к столешнице), который застыв, образует очередной гидробарьер (чем таких гидробарьеров больше – тем лучше).

Вот такой, довольно простой алгоритм установки рассматриваемой нами техники в столешницу.

Да, вы не забыли о том, что корпусная планка в коробе , в данном случае, должна располагаться посредине короба, и быть смещенной на 10 миллиметров вниз (для гарантии того, что варочная нормально «станет» в столешницу (особенно, это касается столешниц, толщиной 28 миллиметров)).

А покупать, как известно, лучше дешевле.

Ну а на этом я буду заканчивать. Если что-то не понятно – спрашивайте в комментариях (форма расположена ниже, под статьей).

До новый встреч.

Установка духового шкафа встраиваемого своими руками электролюкс. Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Установка газового духового шкафа встраиваемого. Подготовка электричества и вентиляции, необходимых для установки встроенного газового оборудования

Газовый специалист перед подписанием акта о результатах проверки газового оборудования, обязан проверить правильную установку электрической розетки и уровень вентиляции шахты помещения. Поэтому для успешного подключения газовой плиты, необходимо заранее решить вопросы, касающиеся вентиляции и электрического питания.

Газовые плиты подразделяются на два вида: с наличием силового кабеля и с его отсутствием. Кабель питания, отходящий от задней стенки оборудования, требует выведения электрического разъема. В случае отсутствия кабеля питания, то установочные клеммы, можно найти на задней стенке под крышкой коммутационной коробки.

Соблюдайте следующее правило, которое гласит – чем короче электрический шнур и меньшее количество электрических соединений, тем лучше. Не используйте при подключении кухонных плит всевозможные удлинители, тройники и фильтры.

Встроенный духовой шкаф является мощным оборудованием бытового типа, требующим выделения УЗО на 16 А. Одновременно занимаясь процессом замены сети электричества или щитка, выделите место для духового шкафа на дин-рейке.

Процесс прокладки вентиляции на самом деле не такой и сложный. Процесс вентиляции помещения могут обеспечить открытые окна, специальные клапаны для вентиляции или вентиляционные шахты. Приветствуется установка специальной кухонной вытяжки, которая в процессе готовки, позволяет очистить воздух от дыма и различных запахов.

В некоторых случаях в отверстие шахты требуется установка вентилятора, обеспечивающего принудительный вывод воздуха наружу. Его установка требуется в случае, когда вытяжке становится не по силам очистить воздух помещения задымления или неприятных запахов.

Как установить розетки на кухне при установки фартука. Высота розеток на кухонной панели

Установка колодок непосредственно на фартуке является наиболее простым и бюджетным вариантом электрификации рабочего пространства. Нет необходимости проводить дорогостоящие и грязные штукатурные работы, так как коммуникации и штробы будут закрыты декоративной панелью.

Составляя электрическую раскладку, следует придерживаться следующих рекомендаций:

• Согласно СНиП, максимальная высота розеток от пола не должна превышать 200 см. Если проводится установка промежуточных устройств скрытого типа, они не должны быть ближе 30 см от плинтуса. На этом уровне прокладываются водопроводные и сливные трубы, их прорыв может вызвать короткое замыкание.
• Если на столешнице стоит крупная бытовая техника, колодку не стоит крепить непосредственно за ней. Это приведет к тому, что устройство будет выступать за край рабочей поверхности.
• При установке розеток на кухне на фартуке целесообразно придерживаться высоты 100 см от пола. Это соответствует СНиП и удобно для хозяйки.
• Не следует поднимать розетки под навесные шкафы. Если их расположить высоко, такое решение приведет к потере эстетичности, так как на виду окажутся все провода, идущие от приборов. Лучше остановиться на уровне 15-25 см. Так розетки можно замаскировать за одним из небольших устройств.

Если на столешницу планируется установить массивную бытовую технику, колодку следует приподнять над ней на 5-10 см, чтобы не снимать тяжелую вещь для подключения других приборов.

Установка духового шкафа в кухонный гарнитур. Особенности духовых шкафов

Конечно ни одна рачительная хозяйка не может обойтись без духового шкафа. Именно его использование позволяет приготовить в домашних условиях деликатесные блюда, кондитерские изделия, и другие элементы меню, которые не предназначены для каждодневного приготовления. Сегодня рынок предлагает достаточно большое количество этой бытовой кухонной техники, отличающейся своим конструктивным устройством, принципом работы, функционалом, вместимостью и другими особенностями. Поэтому прежде чем остановить взгляд на конкретной модели, и спешить подстраивать под нее кухонную мебель необходимо внимательно изучить все особенности этих приборов.

По способу монтажа духовые шкафы (духовки) делятся на:

• Независимые, которые модно установить в мебельную нишу и легко перемещать с одного места на другое;
• Встраиваемые, которые устанавливаются в мебельных нишах на постоянной основе и их демонтаж производится только при замене мебельных изделий или выходе шкафа из строя.

По способу нагрева духовки подразделяются на:

• газовые, подключение которых должны производить специалисты соответствующих организаций;
• электрические, которые вполне можно смонтировать самостоятельно.

Помимо простоты монтажа электродуховки имеют и другое преимущество по сравнению с электрическими газовыми шкафами:

• нагрев газового устройства осуществляется благодаря сжиганию газа, поступающего через форсунки – горелки в нижнюю (донную) часть рабочей камеры, что создает неравномерность обогрева всего ее объема;
• электродуховки имеют нагревательные элементы, расположенные снизу, сверху и с боков камеры, что обеспечивает более равномерный нагрев, а, следовательно, и повышает качество приготовленных блюд.

Установка духового шкафа встраиваемого в пенал своими руками. Чертежи, как встроить духовой шкаф своими руками

Эта задача не так сложна, как может показаться на первый взгляд. Для облегчения встройки бытовая техника выпускается в определенных стандартных габаритах. Вы всегда можете поменять одну встроенный духовой шкаф на другой, не меняя при этом кухонную мебель.

Стандарты тут просты: любой электрический или газовый духовой шкаф встраивается в нишу 600х600 мм. Причем ширина ниши 600 мм с учетом толщины боковых стенок модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).

Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. То есть корпус до переднего свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в различных дизайнерских вариациях, вполне.

Нюансы могут возникнуть в специфических нестандартных случаях. Поэтому внимательно изучайте инструкцию на этапе приобретения бытовой техники. Для некоторых духовых шкафов требуется предусмотреть в конструкции короба места для вентиляции.

А то и вовсе специальный вырез для циркуляции воздуха в дне шкафа или столешнице.

Типовая конструкция шкафа под духовой шкаф представлена на чертеже.

Если стол-тумба «зажимается» между соседними модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообще.

Если высота кухонного гарнитура стандартная (840-850 мм при разных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Путем простых вычислений (720-600) получаем по низу встройки пространство в 120 мм. Точнее свободным пространством будет (120-32) всего 88 мм, за вычетом толщин дна и полки.

В это пространство обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если увеличить высоту нижнего ряда кухни под стать своему росту (про это можно почитать здесь ), то выдвижной ящик будет более глубоким и функциональным.

Собственно, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте пространство нижнего ящика.

Но тут есть один важный нюанс. Глубину боковин увеличенного по высоте шкафа нужно также увеличивать, чтобы не было видно щели между стеной и корпусом шкафа.

А это значит, циркуляция воздуха возле встроенной таким образом духовки своими руками будет нарушена. Не зря ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В котором видно, что нужно оставить выпил под циркуляцию воздуха.

Поэтому в столешнице, покрывающей такой невысокий шкаф под встроенный духовой шкаф своими руками, следует предусмотреть вырез. Его можно прикрыть вентиляционной решеткой.
