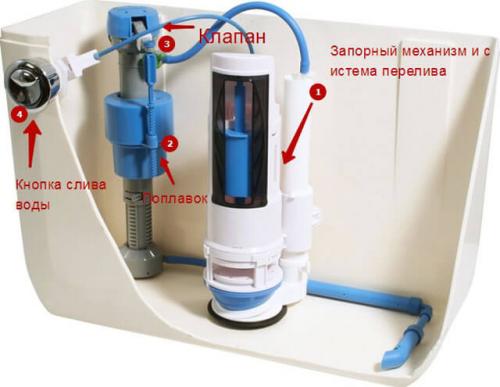

Устройство смыва в бачке унитаза. Механизм слива

Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.

В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.

Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.

Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.

Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.

В устройстве сливного бачка унитаза имеется трубка перелива, которая постоянно находится в открытом состоянии, а ее верхний конец возвышается над водой на определенном расстоянии. Если резервуар переполняется, излишки жидкости начинают перетекать в канализационную сеть. Читайте также: " Какой сливной механизм для унитаза лучше выбрать – виды, различия, преимущества и недостатки ".

Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.

Спуск прибора бывает круговым или горизонтальным, при этом первый вариант более предпочтителен, поскольку эффективнее удаляет нечистоты. Разобраться с нюансами устройства механизма слива поможет рисунок унитаза в разрезе.

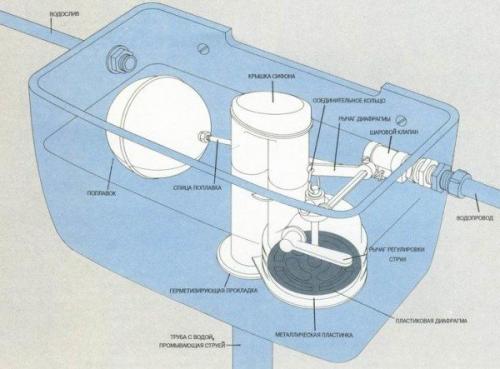

Устройство сливного бачка старого образца. Устройство

Чтобы разобраться, как отремонтировать сливной бачок унитаза старого образца, необходимо знать основные особенности его устройства и принципы, на которых основана работа всей системы:

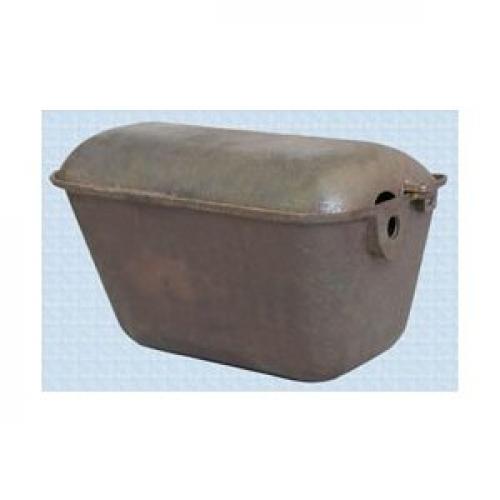

Материалом изготовления корпуса выступает фаянс (реже) и чугун (гораздо чаще). Использование металлической емкости предполагает коррозионные процессы поверхности, поэтому бачок необходимо периодически подкрашивать снаружи и очищать изнутри, иначе частицы ржавчины могут забить некоторые элементы, что вызовет поломку.

Чугун – не самый удачный вариант для бачка, в свое время его использовали потому, что цена была небольшой

Рычаг спуска располагается или слева, или спереди, подвод воды чаще всего с правой стороны . Для обеспечения бесперебойной работы и исключения протечек лучше всего сразу заменить подводку – современные гибкие варианты стоят немного и служат весьма долго.
Бачок соединяется с унитазом стальной трубой , длина которой может варьироваться . Многие застройщики для улучшения эстетической привлекательности уменьшают ее длину, такой вариант смотрится намного лучше.

Так выглядит система в старых бачках – все достаточно просто, что и обеспечивает надежность и прочность

Система работает по принципу коромысла: когда вы тянете за цепочку, приподнимается чугунный колокол и выпускает воду, когда ручка отпускается, система закрывается под воздействием собственного веса . Уровень воды контролируется поплавком, соединенным через штангу с впускным клапаном – система проста, а поэтому надежна и эффективна, минимум деталей обеспечивает ее длительный ресурс.

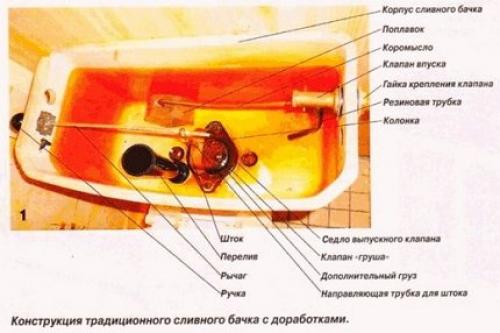

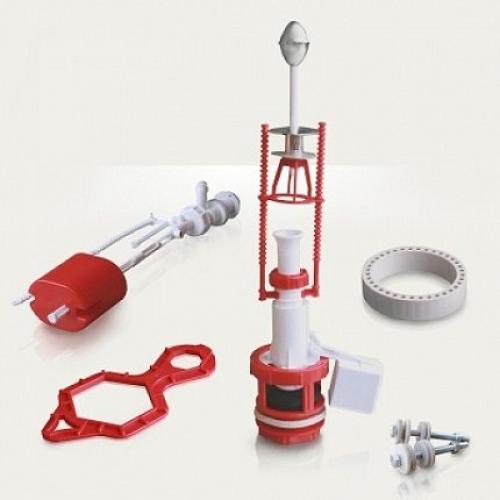

Как починить бачок унитаза с кнопкой. Устройство и работа сливного бачка

Небольшие затруднения иногда бывают только с усовершенствованными современными моделями, в таких случаях стоит обращаться к специалистам. В основном же, практически любой ремонт сливного бачка унитаза можно сделать своими руками.

Устройство сливного бачка унитаза довольно простое, и справиться с его ремонтом может практически любой человек, т.к. для этого не нужны никакие особые навыки

Во многом сливные бачки различных конструкций похожи. Основное отличие заключается в способе монтажа:

Подвесные бачки. Конструкции этого типа прикреплены к чаше унитаза на небольшой высоте и подсоединены с помощью трубы.
Бачок унитаза компакт. Сливной бачок компакта крепится непосредственно на чашу унитаза без соединительных труб.
Встраиваемый бачок. Конструкции этого типа устанавливают в стене, они используются с подвесными унитазами.

Независимо от моделей конструкции сливных бачков очень похожи. Современные приборы удобны тем, что их можно ремонтировать, не разбирая модули и заменяя целиком

Подача воды в сливной бачок осуществляется либо снизу, либо сбоку. Устройство боковой подачи чаще всего встречается в унитазах отечественного производства. Его преимущество – относительно низкая цена, что сказывается на стоимости всего унитаза в целом.

Нижняя подача воды часто встречается в современных отечественных и импортных конструкциях. Обычно это чуть более дорогие модели.

Для слива могут быть предусмотрены механизмы различных типов: кнопки, штоки, рычажки, цепочки. Самый распространенный вариант – кнопка.

Она может располагаться в верхней части конструкции, а в моделях со скрытым бачком – на стене. Чтобы слить воду, достаточно на нее нажать.

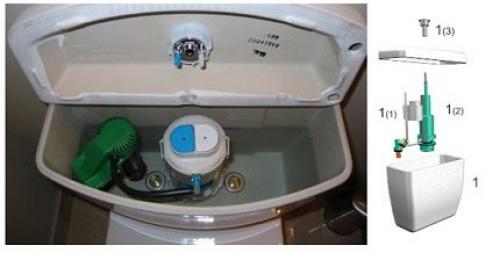

Модели с кнопочным механизмом можно разобрать только после демонтажа кнопки. Как снять крышку с бачка такой конструкции, детально показано на

Кнопки, в которых вода полностью сливается после короткого однократного нажатия, называют автоматическими.

Те же, в которых вода сливается только пока нажата кнопка, – механические. Первые удобнее в использовании, а вторые позволяют экономить воду при смывании унитаза.

Существуют одно- и двухрежимные кнопочные механизмы слива. В моделях с двумя кнопками предусмотрена возможность сливать только половину объема бачка.

Впрочем, есть конструкции с одной кнопкой, которые точно так же могут сливать либо полный объем воды, либо половину. Если кнопочный механизм оснащен специальным шнеком, заставляющим вращать воду при спуске, то чаша унитаза омывается более эффективно.

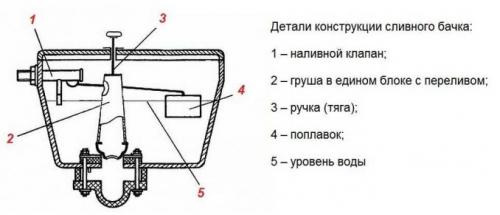

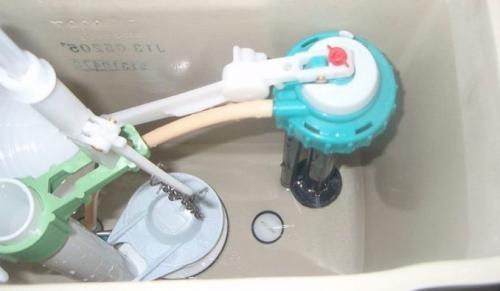

Устройство сливного бачка с кнопкой. Особенности внутреннего устройства

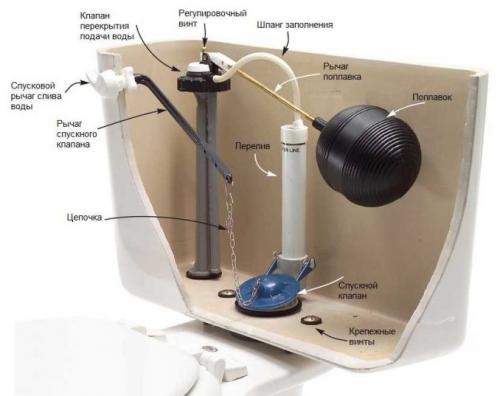

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

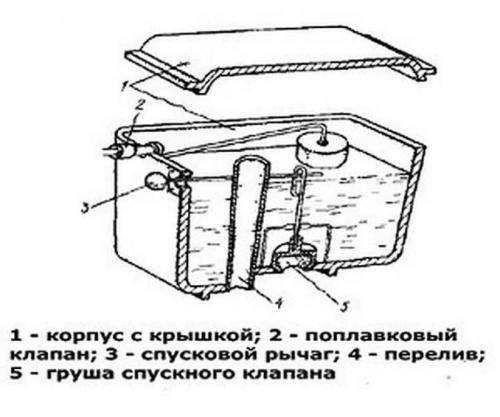

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

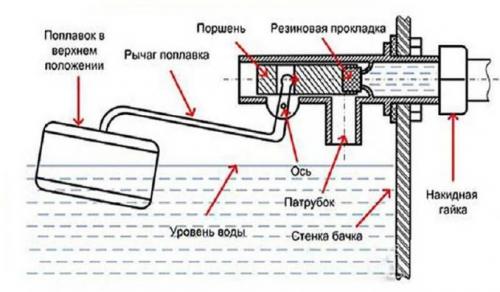

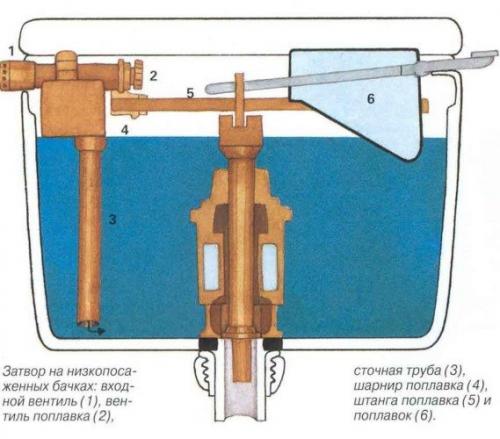

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

С одной кнопкой.
Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Источник: https://stroika-i-remont.info/novosti/sistema-v-bachke-unitaza-kak-ustroen-bachok-unitaza-vnutrennee-napolnenie-ustroystva

Переливается вода в бачке унитаза. Засорение поплавкового клапана

Схема стабилизирующего поплавкового клапана для смывного бачка унитаза.

Другая проблема, которая возникает с поплавковым клапаном в бачке унитаза — его засорение как результат того, что вода постоянно переливается через слив (в некоторые конструкции клапанов уже вмонтирована трубка слива). Работа этого клапана устроена крайне просто: когда вода набирается, поплавок всплывает и встроенным рычагом перемещает пластиковую или латунную пробку, пробка в свою очередь перекрывает резиновой прокладкой сопло, через которое подается вода.

Если в вашем бачке перелив не предусмотрен, что бывает очень редко, то нужно перекрыть поступление воды, открутить гибкую подводку и разобрать клапан подачи. После этого нужно снять пластиковую заглушку, разогнуть плоскогубцами фиксирующий шплинт и достать его. После чего необходимо одной рукой удерживать корпус клапана, а другой — вытащить держатель поплавка из него.

Вы увидите, как вытащится запорный рычаг с резиновой прокладкой, которая, скорее всего, выпадет. Если после этого посмотреть в корпус клапана, то вы увидите сквозное отверстие, через которое проходит вода в бак унитаза. Если это отверстие забито, вам нужно его прочистить, для прочистки используйте длинную спицу или проволоку. После прочистки нужно проверить рычаг с прокладкой,обычно прокладка к этому моменту уже продавлена и не может выполнять свою запорную функцию.

Есть несколько выходов из этой ситуации: заменить прокладку; заменить запорный клапан; выровнять место установки прокладки ножом и наждачной бумагой, после чего наклеить на место установки вырезанную из велосипедной камеры резинку по форме прокладки; перевернуть прокладку, она после этого еще может прослужить какое-то время.

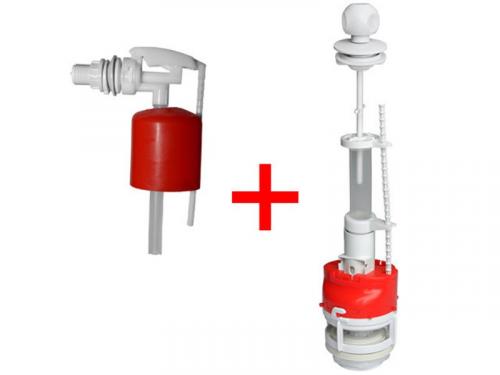

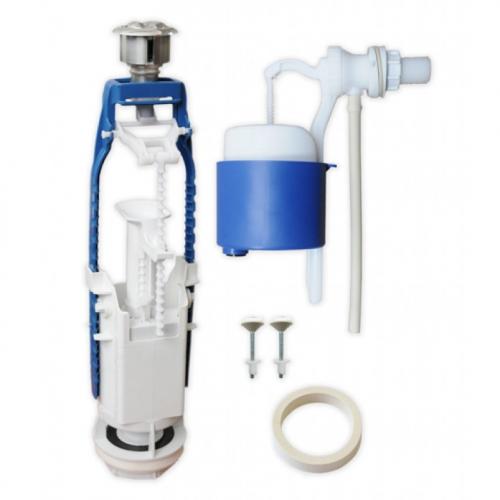

Сливной механизм для бачка унитаза. Устройство сливного механизма для унитаза: разновидности систем слива

Санузел любого помещения оборудован унитазом. Данный сантехнический прибор состоит из нескольких элементов, одним из которых является сливной бачок. При этом, сливные бачки могут иметь разную конструкцию и периодически выходить из строя. В статье рассмотрим устройство сливного бочка унитаза с различными видами арматуры.

Разновидности арматуры сливного бачка

Все сливные бачки оборудованы запорной арматурой. Ее использование было обусловлено процессами автоматизации. В итоге наполнение и слив бачка унитаза происходит в автоматическом режиме.

Вмешательство человека в данный процесс минимальное. Любая арматура (запорный механизм) необходима для обеспечения дозированного наполнения бачка водой и своевременного ее перекрытия после достижения установленного уровня.

Несмотря на то, что выделяют множество разновидностей запорных механизмов, все же они имеют некоторые общие элементы. К примеру, поплавок , который необходим для регулировки уровня воды.

Также любая система имеет сливной механизм. Он выполнен в виде цилиндрического сифона с отверстием, которое перекрывается резиновой прокладкой.

Еще конструкция сливного бочка оснащается рычагом, обеспечивающим подачу воды, и шаровым краном, связанным с подачей жидкости. Еще стоит учитывать, что запорный механизм бывает нескольких разновидностей.

Штоковая

Основной деталью сливного бочка унитаза является шток. На его конце расположен поплавок, который поднимается вместе со штоком после полного заполнения бачка водой.

Также на конце штока размещен клапан, имеющий вид резинового уплотнителя. Он необходим для перекрытия доступа воды при достижении ее определенного уровня.

При необходимости, можно отрегулировать уровень путем изменения плеча рычага, а также передвижением поплавка по штоку.

На сегодняшний день такая конструкция устаревшая и в новых бачках ее уже не встретишь. Ее можно встретить разве что в старых моделях унитазов.

Кнопочная

Устройство сливного механизма для бачка унитаза с кнопкой удобнее в использовании, нежели штоковый механизм. Работать кнопочная система может в двух режимах:

Одинарном.
Двойном.

В первом случае вся вода сливается за один раз.

В двойном режиме можно пользоваться частичным сливом, при котором за один раз будет спускаться примерно половина бачка. При таком сливе уменьшается вероятность появления конденсата на бачке унитаза . Но можно за раз спустить и весь бачок.

Также в бачке может быть реализована система остановки водяного потока. Она предполагает, что после первого нажатия на кнопку происходит слив воды из бачка, а второе нажатие перекрывает поток воды. Кроме удобства в использовании, такая система позволит экономить воду.

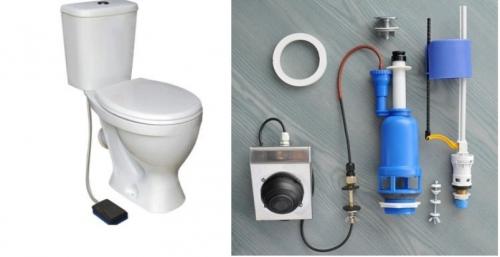

Педального типа

Еще выделяют арматуру педального типа. Однако ее можно встретить разве что в специализированных сантехнических изделиях, которые монтируются в общественных местах (пищевые производства, больницы и т.д.).

Как устроен унитаз педального типа. В данном случае сливной механизм для унитаза устроен так, что вода смывается после нажатия на кнопку не рукой, а ногой. Это позволяет исключить факт контакта с сантехническим оборудованием, в результате чего улучшается гигиеническая обстановка.

При этом, смыв может осуществляться несколькими способами. К примеру, механическим, который предполагает приведение системы в действие при помощи тросика. Также выделяют пневматический способ, при котором в педаль встроен насос. После нажатия на педаль в бачке подается воздух в захват, который и поднимает вверх выпускной клапан в арматуре. В результате этого обеспечивается смыв воды. После смыва элементы системы возвращаются в исходное положение.

Третий способ смыва подразумевает подачу воды под давлением водопроводной системы. После нажатия на педаль происходит открытие клапана, в результате чего вода поступает в унитаз из водопровода.

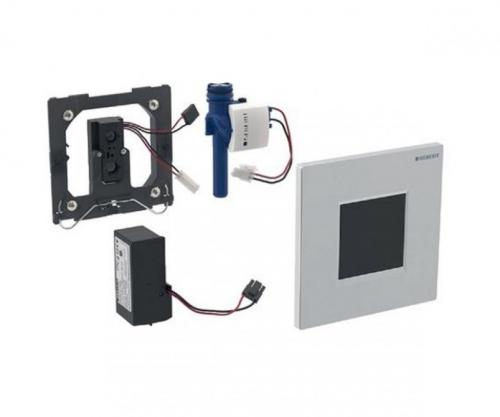

Сенсорная

Сенсорная арматура обеспечивает бесконтактный слив. Сливной механизм для бачка унитаза срабатывает благодаря сенсорам и фотоэлементам использующие инфракрасные лучи. При этом, смыв воды происходит в условиях отсутствия человека и длится на протяжении 3-15 секунд.

При необходимости, пользователь может изменить данные настройки. В качестве источника питания для системы выступает батарейка или сеть 220 В. Зачастую такое оборудование устанавливается в общественных местах для смыва писсуаров. К примеру, в кафе, ресторанах, учебных заведениях.

Устройство сливного бачка с нижней подачей воды. Устройство арматуры сливного бачка

Сливной бачок – фаянсовая, пластиковая или чугунная емкость, в которой накапливается вода для смыва. После использования унитаза пользователь нажимает на кнопку или дергает за рычаг и вода из резервуара подается в чашу унитаза. Когда емкость опорожняется, в него поступает вода из водопровода и наполняет.

Механизм, обеспечивающий выпуск и набор воды, располагается тут же, в накопительном резервуаре. В специальной защите конструкция не нуждается, так как изготовляется из пластика и металлических сплавов, не склонных к коррозии. Устройства несколько отличаются – это зависит от способа управления и подводки воды. Однако любой вариант включает 3 главных узла .

Заполнение – приспособления, обеспечивающие набор воды, или наливная арматура. Главный ее элемент – наливной клапан, установленный на входе водопроводной трубы. Он соединен рычагом с поплавком. Последний представляет собой полый пластиковый цилиндр, плавающий на поверхности жидкости. Когда вода спускается, поплавок опускается вместе с ней, изгибая рычаг. И когда усилие изгиба достигает критической величины, клапан открывается и вода из водопровода заполняет резервуар.
Слив – механизмы выпуска воды или сливная арматура. Регулирует выпуск клапан слива. В простейших случаях это приспособление грушевидной формы, плотно входящее в отверстие слива. В более современных моделях конструкция носит название сливной колонны, может включать 2 клапана вместо одного и объединяется с переливом. Клапан слива приходит в действие, когда пользователь нажимает на кнопку или опускает рычаг. Он поднимается и освобождает слив. Вода устремляется в отверстие с большим напором, поэтому сразу клапан опуститься не может. Но когда набранная вода выходит из резервуара, включается наливной клапан и жидкость поступает из водопроводной трубы. В этот момент сливная колонка уже находиться близко ко дну на одном уровне с водой. Теперь набираемая жидкость прижимает клапана к сливу и он плотно его закрывает.
Узел перелива – представляет собой жесткую пластиковую трубку, установленную вертикально. Ее уровень размещается чуть выше отметки максимум. Если по каким-то причинам наливной клапан пропускает воду после того, как резервуар наполнится, жидкость выводится через перелив в унитаз.

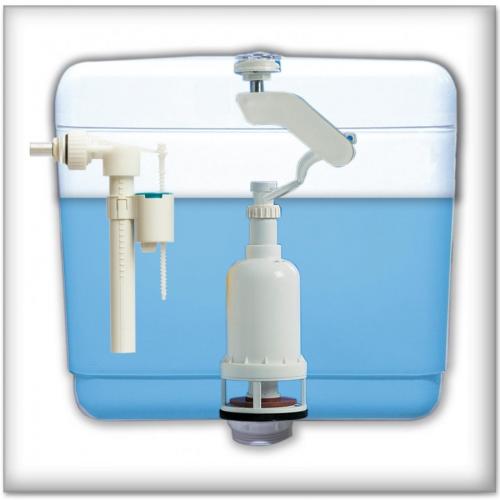

Устройство бачка унитаза. Принцип работы сливного механизма

При нажатии на рукоятку смыва, сливной клапан унитаза открывается и направляет воду из бачка в унитаз. Двумя наиболее распространенными сливными клапанами для унитазов, используемыми в унитазах с бачком, являются промывочный и шаровый клапан.

Запорный клапан унитаза — это клапан смыва унитаза, который закрывает отверстие в нижней части унитаза с помощью полукруглой заслонки (обычно резиновой).

Подобно шаровому промывочному клапану унитаза, клапан заслонки тянется вверх, чтобы открыть сливное отверстие в бачке унитаза, чтобы направить воду в унитаз.

Форма и положение заслонки выполнены таким образом, что она остается в открытом положении до тех пор, пока уровень воды в унитазе не опустится почти до опустошения, а затем заслонка «захлопнется» над сливным отверстием, чтобы остановить цикл смыва унитаза и позволить унитазу наполнить бак водой.

Как только клапан заслонки закрывается, давление воды, наполняющей унитаз, прижимает поверхность клапана к седлу, удерживая его в закрытом состоянии для предотвращения утечки.

Промывочный клапан шарикового типа — это регулятор, который направляет воду из водопровода в унитаз, чтобы смыть отходы.

На сегодняшний день существует множество моделей промывочных клапанов, чаще всего используемых в общественных местах. Основной принцип работы такого клапана заключается в смыве содержимого унитаза в канализацию водой прямо из водопровода. Такие унитазы не имеют в конструкции наполняющего бачка.

Принцип работы такого запорного клапана заключается в регулировании давления водопроводной воды, и запирание её с помощью специальной пружины. При нажатии на рычаг смыва, клапан отправляет воду в унитаз, и самостоятельно закрывается по мере перемещения запорной пружины.
