Все сливные бачки оборудованы запорной арматурой. Ее использование было обусловлено процессами автоматизации. В итоге наполнение и слив бачка унитаза происходит в автоматическом режиме.

Вмешательство человека в данный процесс минимальное. Любая арматура (запорный механизм) необходима для обеспечения дозированного наполнения бачка водой и своевременного ее перекрытия после достижения установленного уровня.

Несмотря на то, что выделяют множество разновидностей запорных механизмов, все же они имеют некоторые общие элементы. К примеру, поплавок , который необходим для регулировки уровня воды.

Также любая система имеет сливной механизм. Он выполнен в виде цилиндрического сифона с отверстием, которое перекрывается резиновой прокладкой.

Еще конструкция сливного бочка оснащается рычагом, обеспечивающим подачу воды, и шаровым краном, связанным с подачей жидкости. Еще стоит учитывать, что запорный механизм бывает нескольких разновидностей.

Штоковая

Основной деталью сливного бочка унитаза является шток. На его конце расположен поплавок, который поднимается вместе со штоком после полного заполнения бачка водой.

Также на конце штока размещен клапан, имеющий вид резинового уплотнителя. Он необходим для перекрытия доступа воды при достижении ее определенного уровня.

При необходимости, можно отрегулировать уровень путем изменения плеча рычага, а также передвижением поплавка по штоку.

На сегодняшний день такая конструкция устаревшая и в новых бачках ее уже не встретишь. Ее можно встретить разве что в старых моделях унитазов.

Кнопочная

Устройство сливного механизма для бачка унитаза с кнопкой удобнее в использовании, нежели штоковый механизм. Работать кнопочная система может в двух режимах:

1. Одинарном.
2. Двойном.

В первом случае вся вода сливается за один раз.

В двойном режиме можно пользоваться частичным сливом, при котором за один раз будет спускаться примерно половина бачка. При таком сливе уменьшается вероятность появления конденсата на бачке унитаза . Но можно за раз спустить и весь бачок.

Также в бачке может быть реализована система остановки водяного потока. Она предполагает, что после первого нажатия на кнопку происходит слив воды из бачка, а второе нажатие перекрывает поток воды. Кроме удобства в использовании, такая система позволит экономить воду.

Педального типа

Еще выделяют арматуру педального типа. Однако ее можно встретить разве что в специализированных сантехнических изделиях, которые монтируются в общественных местах (пищевые производства, больницы и т.д.).

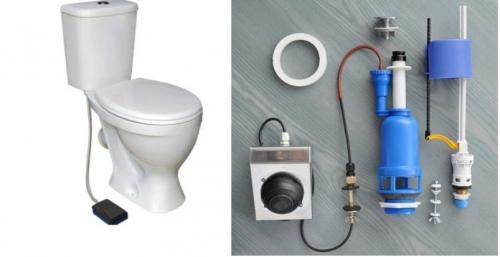

Как устроен унитаз педального типа. В данном случае сливной механизм для унитаза устроен так, что вода смывается после нажатия на кнопку не рукой, а ногой. Это позволяет исключить факт контакта с сантехническим оборудованием, в результате чего улучшается гигиеническая обстановка.

При этом, смыв может осуществляться несколькими способами. К примеру, механическим, который предполагает приведение системы в действие при помощи тросика. Также выделяют пневматический способ, при котором в педаль встроен насос. После нажатия на педаль в бачке подается воздух в захват, который и поднимает вверх выпускной клапан в арматуре. В результате этого обеспечивается смыв воды. После смыва элементы системы возвращаются в исходное положение.

Третий способ смыва подразумевает подачу воды под давлением водопроводной системы. После нажатия на педаль происходит открытие клапана, в результате чего вода поступает в унитаз из водопровода.

Сенсорная

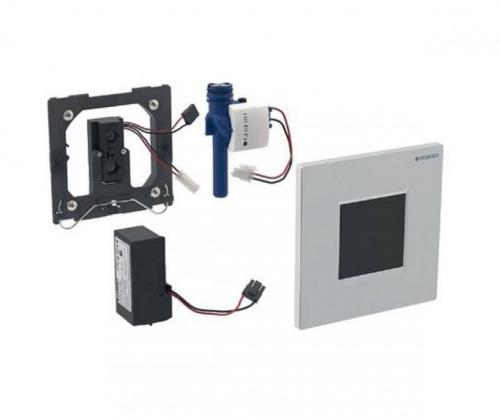

Сенсорная арматура обеспечивает бесконтактный слив. Сливной механизм для бачка унитаза срабатывает благодаря сенсорам и фотоэлементам использующие инфракрасные лучи. При этом, смыв воды происходит в условиях отсутствия человека и длится на протяжении 3-15 секунд.

При необходимости, пользователь может изменить данные настройки. В качестве источника питания для системы выступает батарейка или сеть 220 В. Зачастую такое оборудование устанавливается в общественных местах для смыва писсуаров. К примеру, в кафе, ресторанах, учебных заведениях.

Поплавок для унитаза с нижней подводкой. Регулировка и ремонт неисправностей поплавка унитаза

Правильная работа всего сантехнического оборудования в доме является залогом комфортного проживания и удобства всех членом семьи. Практически все неполадки со сливным бачком унитаза стали следствием некорректной работы поплавкового крана. Как отрегулировать поплавок в унитазе самостоятельно? Как произвести его ремонт без помощи квалифицированных сантехников? Ответы далее.

Наполнительный клапан для унитаза с поплавком

Разновидности поплавковых кранов

Прежде чем приступать к регулировке, ремонту или замене поплавкаважно выяснить конструкцию установленного оборудования и принцип работы.

Производителями выпускаются:

• в виде шара, соединенного рычагом с наливным краном. В обычном положении шар-поплавок или боковой поплавок располагаются на поверхности воды в бачке, а рычаг воздействует на наливной кран, запирая его. При спуске воды поплавок опускается на дно бачка, и рычаг открывает кран для подачи воды. С наполнением бака поплавок поднимается и запирает кран;

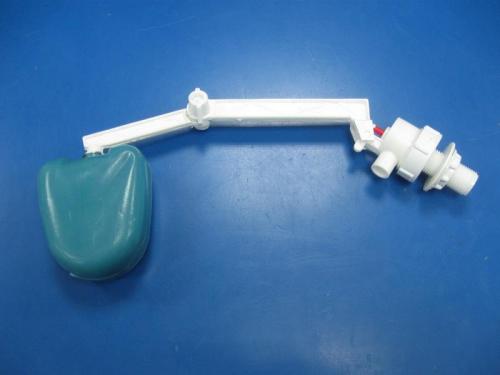

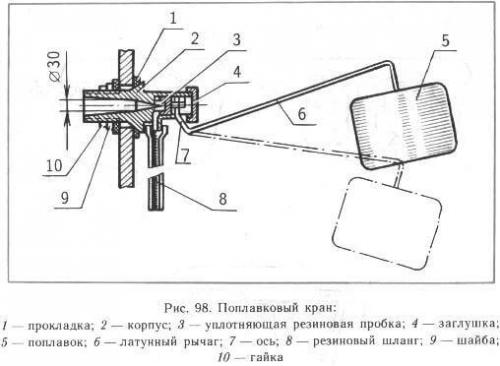

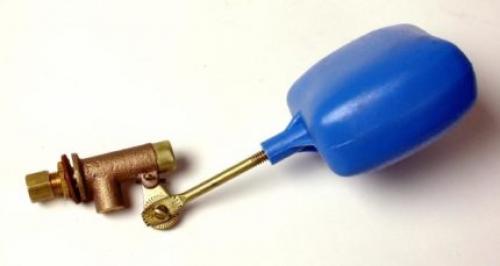

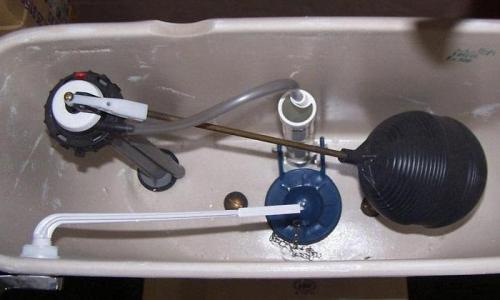

Устройство в виде шара

• в виде «стакана». Нижний поплавок в данной конструкции движется по типу лифта в вертикальном направлении. Основное отличие – воздействие на впускной клапан через тягу.

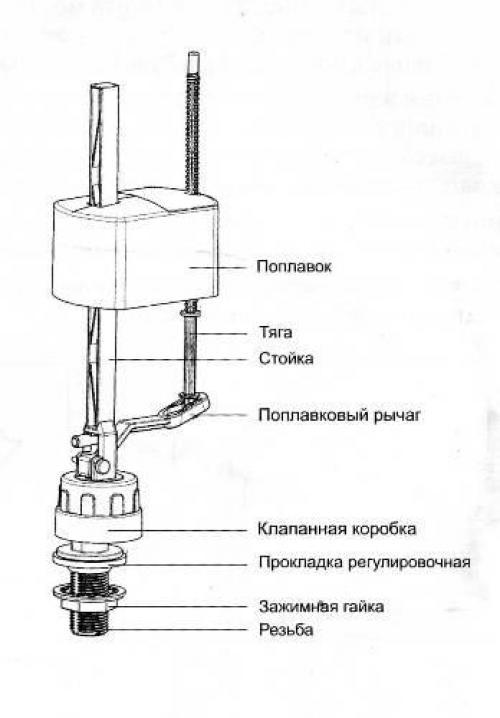

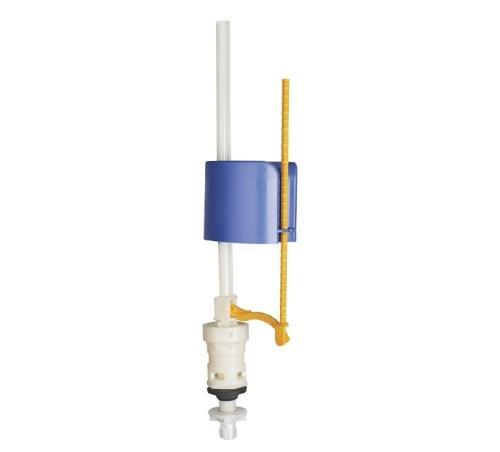

Устройство современной модели поплавкового крана для унитаза

Современные устройства отличаются бесшумной работой, более точной регулировкой, что способствует сокращению количества воды, необходимой для качественного смыва и более длительным сроком эксплуатации.

В свою очередь поплавки типа «стакан» выпускаются в двух модификациях:

• устройства, предназначенные для систем с боковой подачей воды;
• устройства для бачков с нижней подводкой.

Разновидности современных поплавковых кранов

Установка и регулировка поплавков разного вида

Как установить шаровый поплавок или «стакан»? Перечень монтажных работ зависит от вида устройства.

Монтаж и регулировка поплавка-шара

Рассмотрим, как поменять или установить поплавочный кран в виде шара. Работу рекомендуется выполнять в следующем порядке:

1. перекрытие водоснабжения унитаза. Если перед подключением сантехнического оборудования установлен отдельный кран, то достаточно перекрыть его. Если отдельный кран отсутствует, то перекрывается водоснабжение всего помещения (квартиры, частного дома и так далее);
2. вода из сливного бачка спускается и открывается крышка;

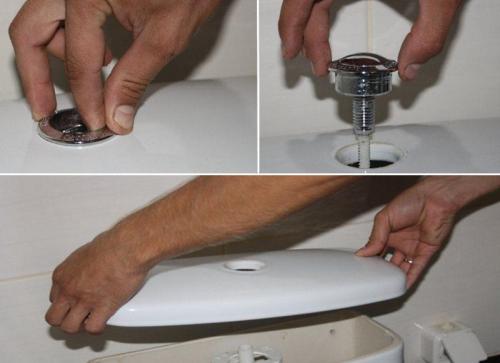

Схема снятия крышки со сливного бачка

1. производится демонтаж старого оборудования, непригодного для дальнейшего использования (при необходимости);
2. новый поплавок соединяется с запорным устройством и сдвигается в нужное место. Производится предварительная регулировка. Как настроить поплавок? Работа выполняется путем сгиба рычага;

Установка нового поплавка в бачок

Более современные модели рычажных поплавков оснащаются пластиковыми рычагами. Для регулировки такого устройства на корпусе располагается винт, при помощи которого можно изменить угол наклона оборудования и тем самым уменьшить или увеличить уровень жидкости в сливном бачке.

Рычажный поплавок из пластика с регулировочным винтом

1. подключение водоснабжения;
2. проверка работоспособности и при необходимости окончательная регулировка механизма;
3. сборка бачка.

Монтаж и регулировка поплавка типа «стакан»

Замена поплавка типа «стакан» или установка арматуры в новый сливной бачок производится по следующей схеме:

1. отключение водоснабжения и слив жидкости из сборной емкости унитаза;
2. снятие крышки по схеме, представленной выше;
3. отсоединение шланга гибкой подводки;

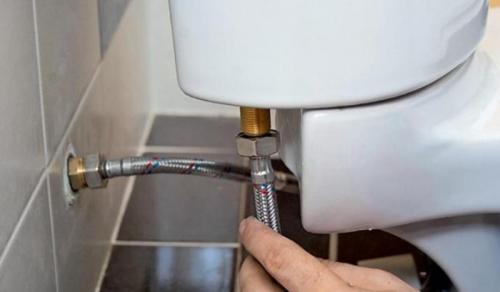

Отключение бачка унитаза от системы водоснабжения

1. демонтаж поплавка, который зафиксировано гайкой в месте подключения наливного шланга;
2. очистка монтажного отверстия от грязи и налета ржавчины (при необходимости);
3. установка и фиксация нового оборудования. Как собрать и установить поплавок? Работа выполняется в обратном порядке;

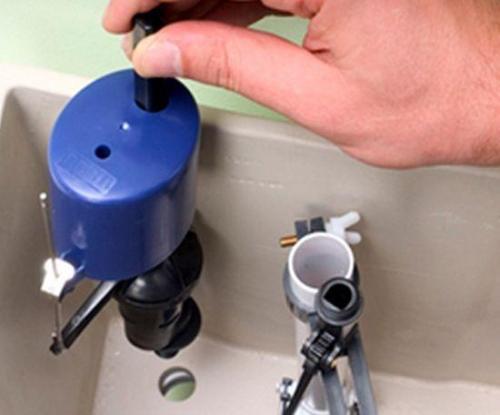

Установка в бачок унитаза

Поплавок размещается в бачке так, чтобы устройство не касалось ни одной стенки емкости. В противном случае корректной работы оборудования добиться не получится.

1. подключение шланга для подводки воды и заполнение емкости для проверки работоспособности устройства и герметичности всех соединений;
2. регулировка (определение оптимального уровня расположения путем перемещения конструкции по штоку). Поплавок должен быть установлен таким образом, чтобы:

• уровень воды в емкости располагался ниже переливной системы;
• поступающего количества воды было достаточно для полного смыва в чаше унитаза;

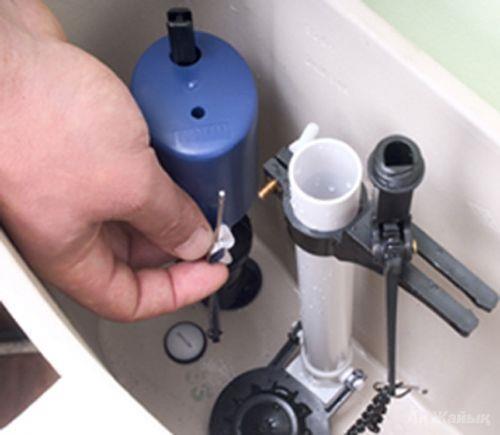

Определение оптимального расположения

1. сборка бачка.

Процесс замены устройства подробно представлен на

Типичные проблемы и способы их устранения

Наиболее распространенными проблемами арматурыявляются:

• отсутствие набора жидкости после слива;
• протекание воды из бачка в чашу унитаза;
• недостаточное количество жидкости для смыва;

Последняя проблема решается путем регулировки поплавкового крана по схемам, представленным ранее.

Сливной механизм для унитаза. Устройство сливного механизма

Унитазы и бачки к ним довольно разнообразны по дизайну, конструкции, способу монтажа и т.п. Различают стандартные “компакты”, навесные модели, в которых бачок инсталлируется прямо в стену, а также модели с отдельно стоящим бачком.

Последние, впрочем, встречаются все реже, поскольку такая сантехника класса “ретро” считается устаревшей.

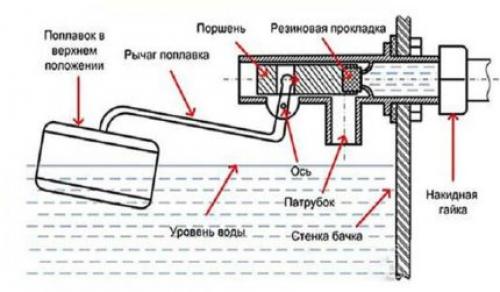

На этой схеме наглядно представлено устройство поплавкового механизма в бачке унитаза. Когда поплавок достигает верхнего положения, поршень перекрывает подачу воды

А вот сливной механизм внутри бачка бывает всего двух типов, причем принцип работы в обоих случаях практически одинаковый. Все зависит от типа подачи воды в бачок, который может быть боковым или нижним.

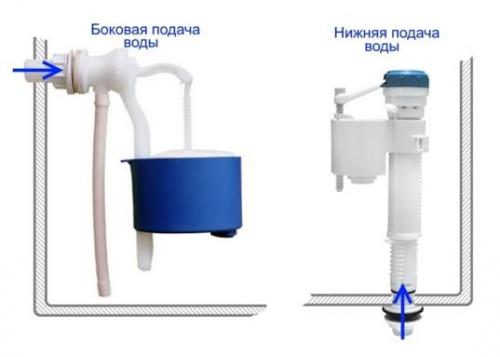

Боковая подача воды – это наиболее распространенный вариант. Значительная часть унитазов отечественного производства устроена именно таким образом. Они просты, надежны в эксплуатации, но во время подачи воды в камеру бачка производят характерный шум.

Ради устранения этого недостатка и были созданы модели бачков, в которых вода подается снизу. В этом случае наполнение емкости производится с гораздо меньшим количеством звуков, но и слив в таких бачках сконструирован немного иначе.

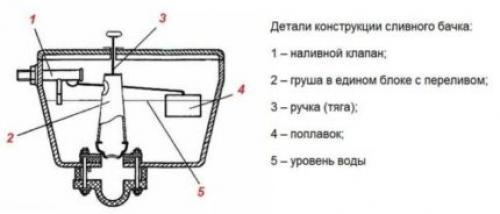

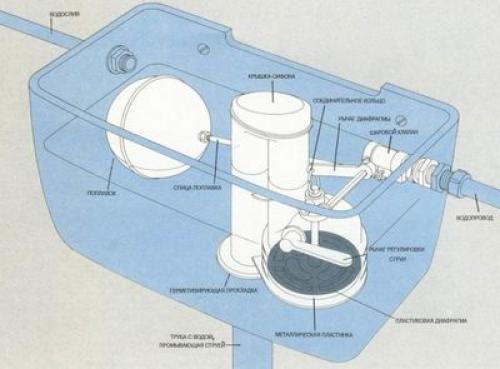

На этом рисунке наглядно изображено внутреннее устройство обычного бачка унитаза, в котором вода подается с боковой стороны

Механизм слива можно условно разделить на две части: устройство, регулирующее поступление воды в камеру бачка, а также механизм, посредством которого бачок опорожняется, т.е. осуществляется смыв. Кроме того, в бачке обязательно должен быть защитный элемент – трубка перелива.

В разных моделях внутреннее наполнение бачка может выглядеть по-разному, но функционально это всегда три основных элемента: поплавковый клапан, смыв и защитный перелив.

Поступлением воды в бачок управляет специальный поплавковый клапан. Он состоит из следующих элементов:

• поплавка, свободно передвигающегося по поверхности воды;
• штанги, с помощью которой выполняется включение/отключение подачи воды из водопроводной системы;
• рычага, который соединяет эти два элемента.

Работает это так: когда после смыва уровень воды в емкости понижается, поплавок опускается вниз, рычаг передает усилие на штангу, открывается подача воды, и бачок начинает заполняться. Когда поплавок поднимается вместе с водой до максимального уровня, штанга перекрывает водопроводную трубу и поступление воды прекращается.

Простота конструкции клапана объясняет его высокую надежность и наше незнание, где , что и когда чинить. Ведь просто работает, и все.

К поплавковому клапану бачка с боковой подачей воды нередко присоединяют вертикальную трубку. Этот элемент необходим, чтобы при подаче воды в бачок производилось меньше шума.

Вторая часть сливного механизма – это собственно смыв. Он состоит из клапана, препятствующего вытеканию воды из бачка, а также тяги, с помощью которой открывается этот клапан. В качестве клапана обычно используется резиновый элемент, по форме напоминающий грушу.

Управляется такой механизм с помощью кнопки, шарика, который нужно потянуть вверх, или веревки, которую дергают вниз. Последний вариант используется только в отдельно стоящих “ретро”-бачках, которые встречаются крайне редко.

После нажатия кнопки клапан открывается, и значительное количество воды поступает в унитаз, выполняя задачу, для которой и был разработан этот механизм.

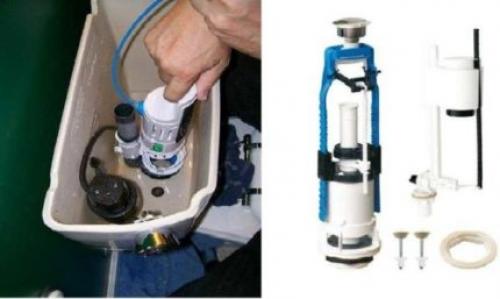

Арматура бачка с нижней подачей воды внешне отличается от содержимого отечественных моделей, однако принцип ее работы практически такой же

Когда вода полностью вытекает, клапан опускается вниз и надежно перекрывает выпускное отверстие. В этот момент срабатывает поплавковый клапан, и вода начинает поступать в емкость. В систему слива обычно встроен еще один полезный элемент – переливная трубка. Она препятствует вытеканию воды через край бачка.

Это может произойти при поломке поплавкового клапана, если вода и после достижения максимального уровня не была перекрыта. Иногда трубка перелива монтируется не в механизм сливного клапана, а устанавливается отдельно. В моделях с нижней подачей воды поплавковый механизм выглядит немного иначе, но принцип его работы почти не отличается от аналога в бачке с боковой подачей воды.

Поплавок для унитаза с боковой подводкой. Популярные модели и производители

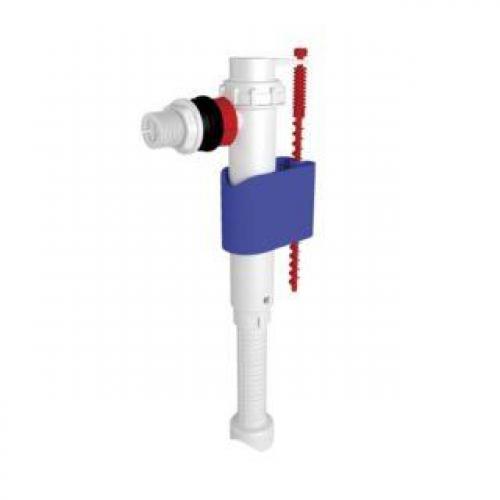

Клапан от Ani Plast

На современном рынке сантехнического оборудования можно найти различные варианты поплавков для бачка унитаза. К наиболее распространенным относятся такие производители: Ani Plast, Alcaplast, Wirquin, ИнкоЭр.

Компания Ani Plast выпускает поплавки для унитаза с нижней и боковой подводкой, выполненных из пластика и металла: 1/2 ” АНИ WC5050, 1/2 ” АНИ WC5550. Продукция Alcaplast отличается моделями с наличием стоп-кнопки и латунных подводов, что гарантирует долгий срок службы поплавковых механизмов: 1/2 ” A18, A-2000, 3/8 ” с боковой подводкой и встроенным фильтром.

Фирма Wirquin выпускает плавающие устройства по инновационным технологиям, которые обладают уникальными конструкциями кронштейна, регулировкой слива и уровня воды, телескопическим переливом: ONE 3/6 L, Quick Fit, MW2 с двумя режимами смыва. Российская компания ИнкоЭр выпускает наполнительные и спускные клапаны с нижней и боковой подводкой с функцией противодавления: НпрН, НпрМ, Бм, СБ1-А, СБ2-А, СБкпм-Б.

Предлагаемые отечественными или зарубежными производителями поплавки для унитаза отличаются материалом изготовления, комплектацией и дополнительными приспособлениями, упрощающими пользование унитазом.

Многие модели изготавливаются из пластиковых механизмов с латунными или медными элементами. Некоторая продукция выполняется исключительно из металла, что является существенным преимуществом перед пластиковыми за счет своей надежности и долговечности.

Сливная арматура для бачка унитаза старого образца. Особенности конструкции

Плюсом для нас, как домашних сантехников, является тот факт, что множество представленных на сантехническом рынке моделей основываются на одном и том же принципе работы.

Вы всегда сможете самостоятельно открыть бачок унитаза

Несмотря на современный век технологий и различных производителей, российское производство унитазов ничем не отличается от европейского принципа. Благодаря постоянству и качеству устройства сливного бачка, технология производства не меняется уже много десятилетий.

Сливной бачок производят из следующих материалов:

В тематических дорогостоящих отелях или виллах встречаются изделия из мрамора и даже гранита. Вышеперечисленные материалы нам всем знакомы, в частности, чугун и керамика. Фаянс не столь практичен и надежен, а пластик и подавно, не проживет больше двух-трех лет.

Емкость для накопления воды, вне зависимости от материала производства, монтируют по-разному:

• бачок крепится под самым потолком санузла;
• емкость монтируется на самом унитазе;
• сливной бачок вмуровывается непосредственно в стену за унитазом, скрываясь за полноценной стеной или коробом из гипсокартона или керамической плитки.

Сливной бачок старого образца монтировался по двум первым вариантам. Под потолком сейчас редко его встретишь, а вот непосредственно на конструкции унитаза – да, почти в каждом доме.

Основу непосредственной работы емкости для воды выполняет запорная арматура, которая отвечает своевременное наполнение воды и ее слив в нужный момент.

Вспомогательные функции выполняют детали управления: кнопка, ручка, клавиши или другой механизм, отвечающий за частичный и полный слив воды непосредственно в унитаз.

Когда мы пользуемся одним из элементов управления, то есть, нажимаем на кнопку, сливной сифон отпирается, а вода, в свою очередь, под приличным напором покидает емкость. Затем выпускной клапан снова закрывается, а впускной автоматически открывается и набирает воду.

Когда показатель воды достигает максимально допустимый уровень, запорная арматура автоматически перекрывает воду.

Конструкция простого бачка унитаза

Исправное состояние сливного бачка заключается в следующем состоянии: емкость полна воды, выпускной и впускной клапаны перекрыты, вода при этом не может ни поступать внутрь, ни покидать бачок.

Мы указали общие моменты сливного бачка унитаза старого образца.

Сливная арматура для бачка унитаза. Назначение и принцип работы арматуры

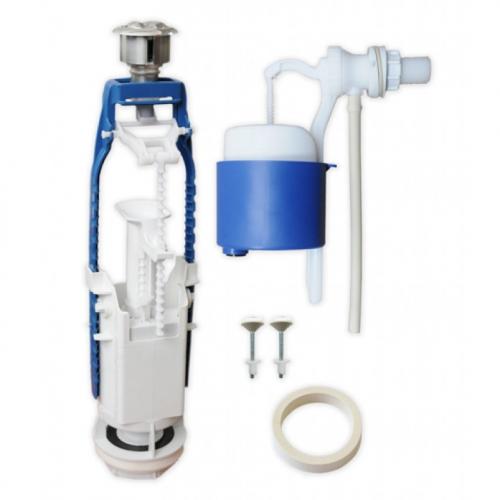

Арматура для сливного бачка

Арматурой называется весь комплекс механизмов, обеспечивающих сливание воды и наполнение бака заново. Такие элементы выполняют следующие функции:

• Сливная. Спуск воды из бака в чашу унитаза и последующее закрытие сливного отверстия для заполнения новой порцией воды.

• Запорная. Перекрытие доступа воды внутрь емкости после ее заполнения.

• Защита от переполнения. Не позволяет прибывающей воде переливаться через край бака.

Соответственно, и весь набор арматуры для унитаза делится на три механизма – сливной, запорный и защитный. Каждый из них относительно автономен, но поломка одного приводит к неисправности всей системы.

Сливная арматура для бачка унитаза бывает двух видов:

• Вытяжной (штоковый). Для начала смывания необходимо потянуть за ручку, находящуюся на крышке бачка. Ручка соединена со штоком, запирающим сливное отверстие. Этот механизм считается устаревшим, но еще довольно распространен.
• Нажимной (кнопочный). Для начала смывания нажимается кнопка, находящаяся на крышке бака. Кнопка соединена рычагами со спусковым клапаном, который, приоткрываясь, дает выход воде.

Второй вариант более распространен, существует несколько его разновидностей:

• однорежимный слив – при нажатии кнопки весь объем жидкости выливается в унитаз;
• двухрежимный слив – клавиша спуска двухкнопочная, меньшая кнопка позволяет сливать половину объема воды, большая – весь объем;
• слив со стоп-функцией – при вторичном нажатии на кнопку перекрывается сливное отверстие, вода больше не поступает в унитаз.

После полного или частичного опорожнения бачка, сливное отверстие закрывается автоматически под действием силы тяжести.

Запорная арматура для унитаза состоит из поплавкового приспособления и запорного клапана. Поплавки бывают двух видов:

• Шарообразный. Представляет собой полый резиновый или пластиковый шар либо цилиндр. Отличается простотой конструкции, считается устаревшей моделью.
• Современный поплавок. По форме напоминает перевернутый стакан, закрепленный на вертикальном штоке. Более точен в регулировке уровня воды, поступающей в бак.

Принцип действия обоих устройств аналогичен. Прикрепленный к пластиковому рычагу (тяге) поплавок реагирует на повышение и понижение уровня воды в бачке. Жидкость постепенно заполняет емкость и поднимает легкий поплавок до максимально установленного уровня. Присоединенный рычаг все сильнее надавливает на запорный клапан, до полного прекращения поступления воды. При опустошении бачка поплавок опускается на дно, рычаг прекращает давление на запорный клапан, и вода вновь свободно поступает в емкость.

Система защиты от переполнения представляет собой полую трубку, соединенную со сливным отверстием. Если из-за неисправности уровень жидкости в бачке поднимается выше этой трубки, вода по ней стекает в чашу унитаза.
