Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты.

01.10.2021 в 01:40

Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты.

Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.

Габаритные размеры и конструкция

Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.

Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.

Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.

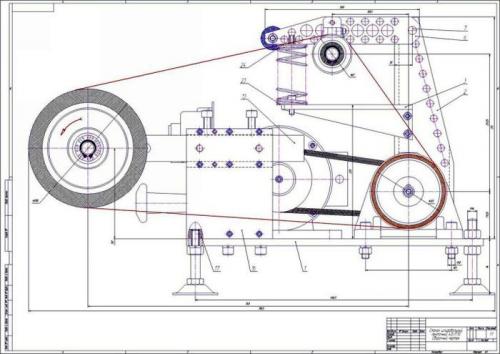

Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.

Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.

Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты.

Ленточно шлифовальный станок с двигателем от стиральной машины.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндер — это шлифовальный станок, используемый для обработки и заточки изделий из металла, дерева и пластмассы. Все зависит от жесткости ленты. Чем жестче лента, тем более прочный материал можно обработать. Кроме финальной шлифовки изделий, гриндер также может удалить ржавчину с поверхности. Нужный в хозяйстве инструмент. Цена на готовые изделия варьируется от 20 до 170 тысяч рублей. Но изделие можно сделать в домашних условиях. Важно только разобраться с деталями и мощностью устройства.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Принцип работы

Конструкция состоит из трех основных элементов.

  • Мотор.
  • Шлифовальная лента.
  • Ролики. Различают главный и второстепенные.

Основным элементом механизма является мотор и привод, они подают вращательный момент на ролики, которые крутят ленту. Комплектующие вы можете сделать из металла, из фанеры и пластика.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Гриндеры различают стационарные и ручные. В конструкцию стационарного гриндера входит стол с зажимами, который можно установить где угодно. Также стол способен изменять угол наклона и поворачиваться на 180 градусов. В качестве мотора подойдут двигатель от стиральной машины, дрели, болгарки. Главное это количество оборотов.

Производительность станка зависит от устройства ленточного механизма и от количества заготовок. Если вы планируете использовать длинную ленту, то вам нужен мощный мотор.

Также в изделиях предусмотрены зажимы, на тот случай если натяжение ленты ослабеет. В качестве зажимов выступают обычные болты или пружинный механизм. Ролики в готовом изделии должны быть установлены вертикально друг к другу. Если изменить местоположение роликов есть риск порвать ленту.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия. Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

  • Материал, из которого сделаны ленты, должен быть эластичным.
  • Лучше использовать тканевую основу.
  • Нужен качественный абразивный материал.
  • Должна выдержать скорость более 1500 оборотов в минуту.

При работе необходимо иметь в виду физические свойства обрабатываемых деталей. Так как от этого зависит скорость работы изделия. При изготовлении шлифовальной машины в качестве «сердца» прибора используют двигатели от электроприборов, например мотор из стиральной машины, болгарки.

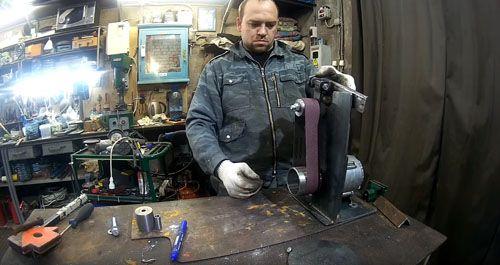

Гриндер с двигателем от стиральной машины

Нам понадобятся следующие материалы и инструменты:

    • Двигатель от стиральной машины.
    • Абразивная лента.
  • Две стальные пластины.
  • Ушки, болт, шайба.
  • Ролик.
  • Сварочный аппарат.

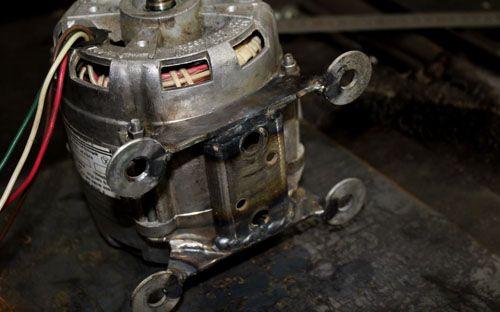

Устанавливаем на мотор две пластины. На пластины прикрепляем шайбы. Данные крепления обеспечат надежную установку двигателя на раму.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

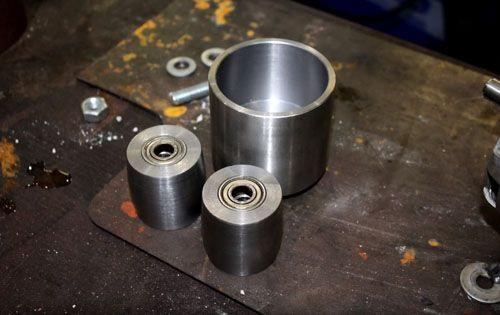

Используем ленту 610×45 миллиметров. Болт, ролик и ушки нужны для механизма, контролирующего положение роликов. В металлической пластине вырезаем отверстие для мотора. Привариваем к раме металлическую пластину. Также крепим уголок для двигателя, чтобы он прочно фиксировался на нем. Монтируем шкив на вал двигателя. Затачиваем ролики, в них будут установлены подшипники.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Выбираем место для крепления удерживающего механизма главного ролика. Выправляем общую конструкцию, чтобы абразивная лента была максимально натянута.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

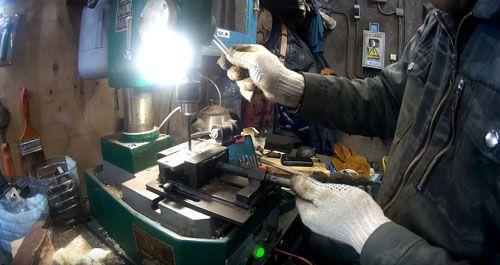

Сверлим отверстие для болта, впоследствии контролирующем всю установку. Это позволит регулировать уровень натяжения ленты. Также позволит контролировать угол наклона роликов.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Самоделка с двигателем от стиральной машины позволяет заточить мелкие детали.

Гриндер, предназначенный для дрели

Данная установка представляет собой специальную насадку.

Нам понадобятся следующие инструменты и материалы:

  • Лист металлический.
  • Подшипники.
  • Вал с шестернями.
  • Абразивная лента.

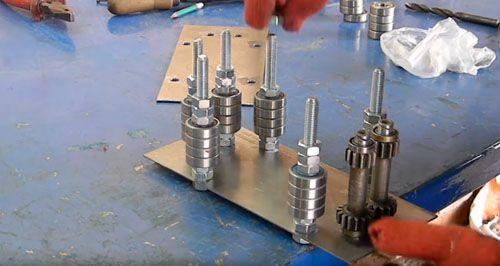

Из металлического листа вырезаем две пластины размером 110×250 миллиметров. Сверлим несколько отверстий в пластинах. На шпильках нарезаем резьбу 120 миллиметров. Крепим ролики на шпильки и фиксируем с помощью болтов.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

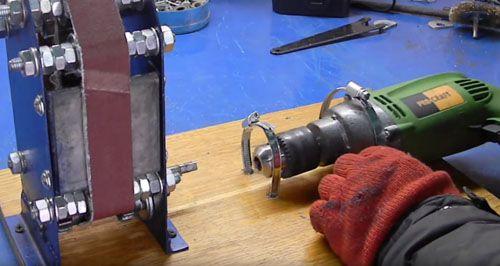

Абразивную ленту натягиваем между металлическими пластинами. Самоделку устанавливаем на раму, а дрель закрепляем с помощью хомутов.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

С помощью данного гриндера можно заточить ножи или другие плоские изделия.

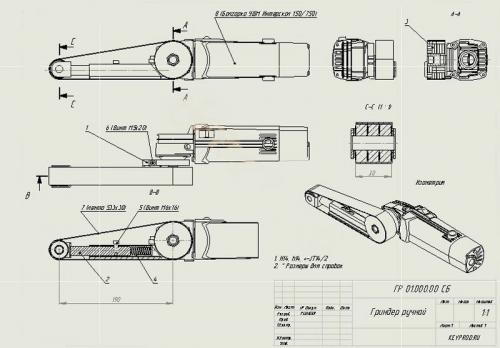

Гриндер из болгарки

Самый простой вариант гриндера, который можно изготовить самостоятельно. Такой аппарат применяется для шлифовки сварочных швов. Но если закрепить гриндер на столе, то с помощью него можно заточить ножи и различные режущие инструменты.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

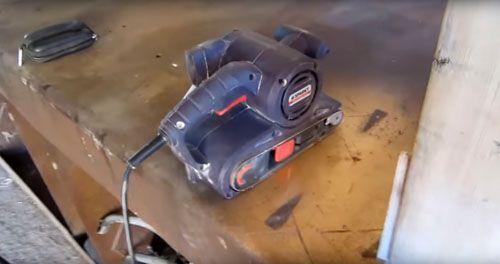

Гриндер из шлифовальной машины

В данном случае нам понадобится шлифовальная машина.

Гриндер из двигателя от стиральной машины своими руками чертежи. Простейший самодельный гриндер из движка стиральной машинки

Собираем основание для крепления машины.

Источник: https://stroika-i-remont.info/novosti/kak-vybrat-grinder-lentochnyy-dlya-doma-kak-vybrat-grinder-dlya-doma

Поворотный гриндер гч-12 чертежи с размерами.

Мастерская, кузнечное дело

Модератор:

    Chapay »

    Всем отличного настроения!
    Встречайте долгожданный ленточный гриндер "ГЧ-12"
    3 брата:

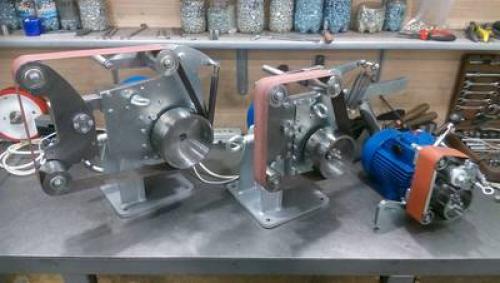

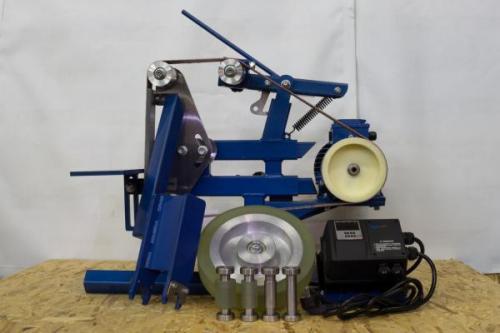

    Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты. 12ФОТО КЛИКАБЕЛЬНО - Обратите внимание на качество обработки поверхностей!
    Это не кривой крашенный прокат или пустотелые вибрирующие профиля - это цельнометаллическая прошлифованная и обработанная по базовым плоскостям конструкция, выполненная по лучшей схеме проверенной годами работы моих ГЧ10, в которых выдержаны все допуска формы и расположения, что в совокупности обеспечивает идеальную работу без каких либо рысканий и вибрациий, создавая наилучший комфорт и позволяя получить прекраснейщий результат творчества!

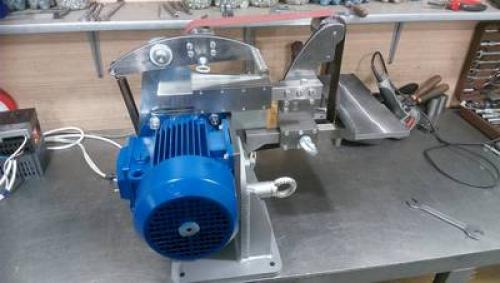

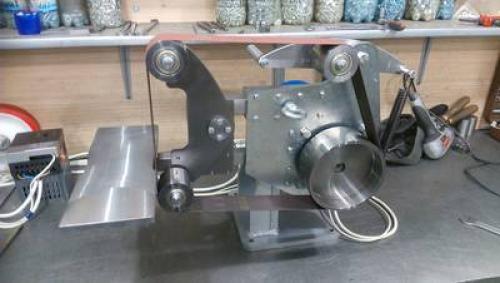

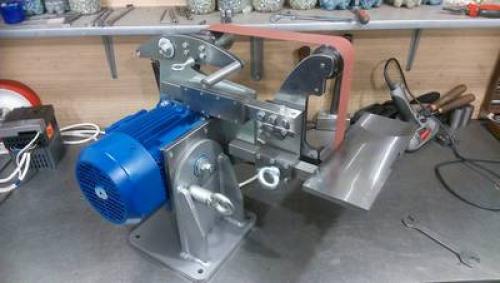

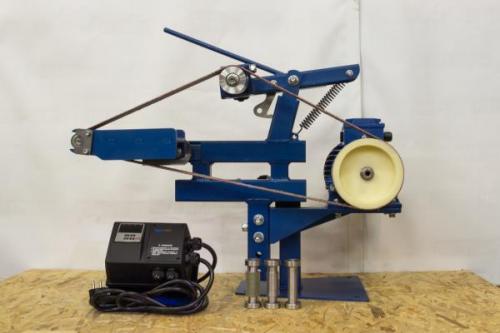

    Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты. 13Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты. 14Поворотный гриндер своими руками чертежи с размерами. Самодельный гриндер. Важные моменты. 15ТТХ ГЧ-12:
    Гриндер под стандартный размер лент - 1230-1250*50 мм;
    материалы: лист ст3 - 12 мм, токарка ст20, 30, 45, 40х.
    Двигатель АИР 80 1.5 кВт, 2800 об/мин.;
    Скорость ленты -29 мс (максимум на частотнике 65 Гц - устанавливаю при продаже);
    прижимная площадка 190*50;
    подручный стол 320*110;
    приводной шкив ф 148 мм;
    ролики ф 58 мм;
    Сечение ригелелей:
    большого 30*30,
    малого (стола подручника) 25*25.
    Какие цели преследовал:
    Предыдущий мой гриндер ГЧ-10 был задуман больше под ходовой 915 размер, который за счет увеличения ригеля был разогнан до 1250 размера лент, при проектировании 10-ки всю конструкцию нужно было вписать 915 габарит ленты, ужав при этом рабочее пространство и диаметры роликов.
    В ГЧ12 я эти ограничения снял, компоновку сделал более грамотно более жестко, существенно увеличил скорость и рабочее пространство. При этом горизонтальный габарит гч12 получился меньше чем гч10 с 1250 лентой.
    За счет увеличения диаметров всех роликов,снизил их обороты, стал большим ресурс подшипников, аппарат работает ощутимо мягче и тише.
    В общем цель создания ГЧ12 это скорее сделать именно правильный гриндер под 1250 ленту.
    Я не говорю что ГЧ10 как то плохо работает с 1250 лентой, но ГЧ12 на мой взгляд ощутимо лучше. Или я просто зажрался ))
    Первое

    Партия в 30 таких гриндеров уже в работе!
