Устройство для слива воды в унитазе. Разновидности и их выбор

Устройство для слива воды в унитазе. Разновидности и их выбор

Удобный слив для унитаза очень важен для комфортного использования устройства, потому выбирать модель желательно достаточно придирчиво. Есть несколько факторов, на которые стоит обратить внимание.

Нижний подвод воды

Первый фактор – размещение наливного клапана:

• нижнее – патрубок располагается в днище сливного бачка. За герметизацию отвечает пара прокладок;
• боковое – патрубок с клапаном заводится в бачок через отверстие в боковой стенке, расположенное почти под крышкой. При этом место входа делается условно-герметичным, потому что вода до него обычно не доходит.

Вариант с боковым подключением

С точки зрения эффективности и комфорта я бы рекомендовал модели с нижним подключением. Они не так сильно шумят при заполнении, кроме того, у запорных клапанов подобной конфигурации выше надежность. Слабым местом является прокладка, так что за герметичностью нужно следить очень внимательно.

Далее – пусковое устройство:

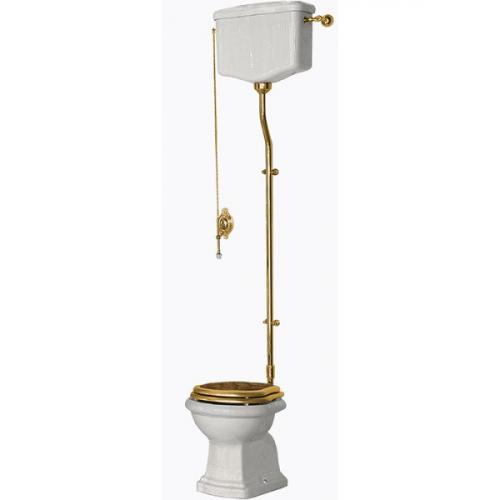

Витражная модель с рычагом и цепочкой

• старые модели оснащаются рычагом, к которому обычно крепится цепочка или шнур с ручкой. Среди современных изделий такая компоновка встречается только у унитазов, стилизованных под старину;
• кнопка – универсальное решение для всех массово выпускаемых бачков. Плюсом является относительно небольшой ход, который при этом позволяет контролировать объем сливаемой воды;
• двухрежимный бачок комплектуется двухкнопочной системой. В ней одна кнопка отвечает за опустошение части резервуара, вторая – за полый слив. Система более экономична, но и более капризна – и настраивать, и чинить ее сложнее.

Кнопочная система двухрежимного унитаза

Здесь выбор вполне очевиден – кнопочный либо двухкнопочный вариант.

Наконец, обращаем внимание на механизм контроля перелива.

Как выбрать сливной механизм для унитаза. Устройство сливных механизмов для унитаза, выбор и инструкции монтажа

Сливной механизм для унитаза как правило идет в комплекте с унитазом. Однако нужно выбирать надежное сливное устройство для бачка. Если разобраться во всех нюансах работы сливной системы, особенностях установки бачка слива, а также в исправлении наиболее часто встречающихся проблем, вы существенно сэкономите себе деньги, время, нервы. Более того, вам не придется конфликтовать с соседями по причине их затопления.

Способы установки слива

Слив, то есть сливной бачок, может быть установлен одним из трех способов. Каждый из них имеет свои особенности. При этом выбор способа слива для унитаза выбирается индивидуально.

1. Крепление бака достаточно высоко над унитазом. С точки зрения эстетики — это не самый лучший вариант. Подобные конструкции словно отправляют нас к советским временам. Зато подобная система обладает явными преимуществами. К их числу можно отнести простоту доступа к сливу, легкий ремонт. Также не стоит забывать про силу притяжения. Поскольку бак расположен выше унитаза, вода будет поступать к сливному отверстию, по трубе и в унитаз с большей скоростью. Следовательно, эффективность смыва значительно улучшится.
2. Установка на унитазе или площадке. Выбирая такой вариант, соединение осуществляется при помощи резиновых манжеток. В итоге конструкция получается более привлекательной внешне, а также занимает намного меньше пространства.
3. Установка в стену. Встраивать бачок внутрь стен начали не так давно. Подобный вариант монтажа возможен при условии, что в доме проводится капительный ремонт. Встраивание позволит существенно сэкономить пространство, а доступ к системе для ремонта бака будет обеспечен через отверстие сливной кнопки.

Источник: https://stroika-i-remont.info/novosti/armatura-dlya-slivnogo-bachka-s-nizhney-podvodkoy-kakaya-luchshe-kak-vybrat-armaturu-dlya

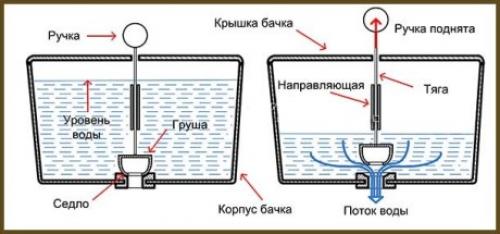

Устройство унитаза. Бачок с пимпочкой, ручкой или верёвочкой

Слив с пимпочкой, которую для спуска воды следует дёргать вверх, примитивен, состоит из прямого штока, и резинового клапана-груши. Несмотря на то, что ломаться нечему, часто капризничает: не всегда удаётся обеспечить плотное прижимание резины к горловине. Традиционные верхние бачки с цепочкой или верёвочкой и резервуары с ручкой, напоминающей дверную, немного сложнее: шток слива поднимается/опускаются благодаря рычажному механизму, который лучше направляет грушу.

Самый простой клапан слива. Фатальных поломок подобной арматуры не бывает, разве что резина состарится и потеряет эластичность. Но работает механизм неточно и часто подтекает. Если бачок «сопливит», рекомендуется очистить от налёта мягкую грушу и седло

Впускная арматура с рычажным поплавком, бывшая наиболее популярной лет 15-20 назад, постоянным журчанием в толчке заставляла нервничать миллионы соотечественников. К счастью, качество нынешних изделий ощутимо возросло, но всё же подобные механизмы — не самые надёжные и удобные. Устройство сливного бачка унитаза с рычажным поплавком несложно: рычаг крепится шарнирно и, пусть не очень точно, но перекрывает клапан. Зачастую такие системы шумноваты при заполнении. Если вода не набирается, причина может быть в неправильной регулировке (если она есть), засорении клапана. Есть вероятность, что негерметичен и не всплывает поплавок. В случае протечки следует проверить механизм слива, возможно, достаточно подкрутить резьбовые соединения и удалить загрязнения с деталей.

Лучший сливной механизм для унитаза. Как поменять в бачке унитаза сливной механизм подробная инструкция

Поменять сливной механизм в бачке унитаза может потребоваться, если вы заметили, что жидкость набирается медленно или слишком быстро и подтекает в чашу устройства.

Основные причины замены

Все элементы сливного механизма взаимосвязаны между собой, и сбой одного из них может привести к нарушению работы всей системы

После продолжительной эксплуатации унитаза качество работы спускового механизма может снижаться из-за загрязнений, жёсткой воды и износа деталей. Нарушение функционирования сливной системы в бачке происходит по разным причинам:

• Постоянный набор воды и слив её избыточной массы в унитаз. Следует проверить поплавок или клапан запорной арматуры. В процессе эксплуатации пластиковый поплавковый механизм изнашивается и трескается, поэтому всплывать он будет медленнее, чем нужно, а вода будет непрерывно набираться — требуется замена.
• Ещё причинами, когда жидкость беспрерывно набирается, могут быть: загиб металлической скрутки или поломка трещотки. Первую можно выправить, а пластмассовую деталь требуется заменить. А если не срабатывает клапан (большой напор воды), то устанавливают дополнительную поплавковую заслонку.
• Если жидкость не поступает в сливной бак. Происходит это из-за следующих факторов:
  • Засор в гибком шланге — можно проверить, перекрыв воду, отсоедив этот элемент от бачка, направив его конец в унитаз. Если после открытия вентиля вода не льётся — трубка забилась и требуется её замена.
  • Произошёл засор отверстия запорного клапана — прочищается с помощью толстой проволоки или спицы.
  • Неисправен сам клапан.

Необходимые инструменты

Некоторые детали сливного механизма довольно хрупкие, поэтому следует аккуратно выполнять все работы по демонтажу, не применяя излишнюю силу

Для замены внутренней арматуры сливного бачка потребуются следующие инструменты:

• плоскогубцы;
• разводной или гаечный ключ.

Пошаговая инструкция

Полная замена всей системы слива сэкономит время поиска причины неисправности и позволит избежать возможных поломок старых деталей в будущем

В устройстве сливной системы унитаза может быть выявлено сразу несколько неисправностей, чтобы не менять несколько деталей, целесообразнее установить полностью новую внутреннюю арматуру бачка. Алгоритм замены следующий:

Закрывают вентиль подачи воды в бак и производят слив оставшейся жидкости.
Убирают крышку, если унитаз с кнопкой, сначала демонтируют её — откручивают либо снимают клипсы.
С помощью разводного ключа удаляют шланг, подающий воду.
Поворачивают верхнюю часть механизма на угол 90° и вынимают.
Откручивают крепёжные болты, служащие для соединения бачка и чаши унитаза, бак осторожно укладывают на пол.
Выкручивают крепёж от сливного и впускного клапанов, достают старую арматуру и подготавливают новую.
В промытый подготовленный бак помещают сначала спусковой механизм, снизу бачка он фиксируется манжетой с резьбой. Затем под отверстие укладывают мягкую прокладку и устанавливают бачок на унитаз.
Выравнивают положение и с помощью крепёжных болтов прикручивают бак, делают это равномерно, чтобы не образовался перекос.
На подающий клапан одевают уплотнительную резиновую прокладку, вставляют его в бачок и закрепляют снизу манжетой с резьбой.
Перед присоединением водного шланга пропускают жидкость, (держа его над тазом) во избежание попадания частиц окалины.
Уровень воды регулируют поводком на подающем клапане.
Устанавливают крышку и наворачивают спускную гайку с кнопкой.

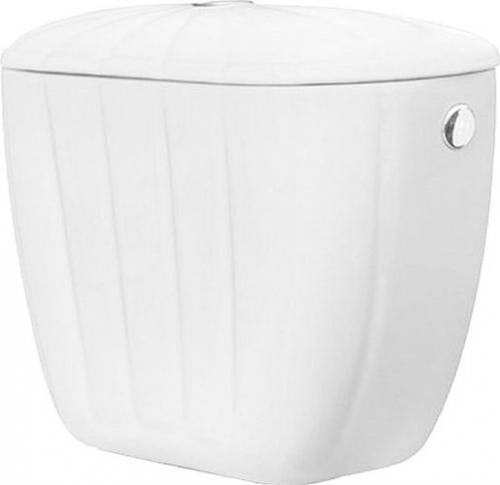

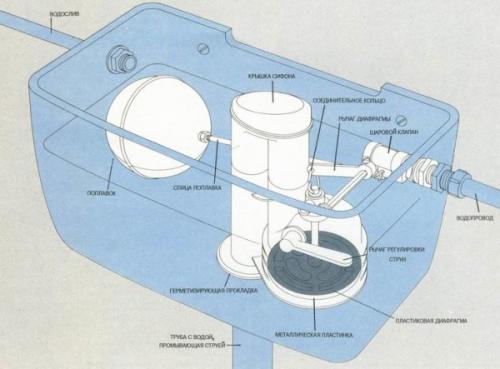

Устройство сливного бачка старого образца. Особенности конструкции

Плюсом для нас, как домашних сантехников, является тот факт, что множество представленных на сантехническом рынке моделей основываются на одном и том же принципе работы.

Вы всегда сможете самостоятельно открыть бачок унитаза

Несмотря на современный век технологий и различных производителей, российское производство унитазов ничем не отличается от европейского принципа. Благодаря постоянству и качеству устройства сливного бачка, технология производства не меняется уже много десятилетий.

Сливной бачок производят из следующих материалов:

• чугун;
• пластик;
• керамика;
• фаянс.

В тематических дорогостоящих отелях или виллах встречаются изделия из мрамора и даже гранита. Вышеперечисленные материалы нам всем знакомы, в частности, чугун и керамика. Фаянс не столь практичен и надежен, а пластик и подавно, не проживет больше двух-трех лет.

Емкость для накопления воды, вне зависимости от материала производства, монтируют по-разному:

• бачок крепится под самым потолком санузла;
• емкость монтируется на самом унитазе;
• сливной бачок вмуровывается непосредственно в стену за унитазом, скрываясь за полноценной стеной или коробом из гипсокартона или керамической плитки.

Сливной бачок старого образца монтировался по двум первым вариантам. Под потолком сейчас редко его встретишь, а вот непосредственно на конструкции унитаза – да, почти в каждом доме.

Основу непосредственной работы емкости для воды выполняет запорная арматура, которая отвечает своевременное наполнение воды и ее слив в нужный момент.

Вспомогательные функции выполняют детали управления: кнопка, ручка, клавиши или другой механизм, отвечающий за частичный и полный слив воды непосредственно в унитаз.

Когда мы пользуемся одним из элементов управления, то есть, нажимаем на кнопку, сливной сифон отпирается, а вода, в свою очередь, под приличным напором покидает емкость. Затем выпускной клапан снова закрывается, а впускной автоматически открывается и набирает воду.

Когда показатель воды достигает максимально допустимый уровень, запорная арматура автоматически перекрывает воду.

Конструкция простого бачка унитаза

Исправное состояние сливного бачка заключается в следующем состоянии: емкость полна воды, выпускной и впускной клапаны перекрыты, вода при этом не может ни поступать внутрь, ни покидать бачок.

Мы указали общие моменты сливного бачка унитаза старого образца.

Двухрежимный слив унитаза. Устройство сливного механизма для унитаза: разновидности систем слива

Санузел любого помещения оборудован унитазом. Данный сантехнический прибор состоит из нескольких элементов, одним из которых является сливной бачок. При этом, сливные бачки могут иметь разную конструкцию и периодически выходить из строя. В статье рассмотрим устройство сливного бочка унитаза с различными видами арматуры.

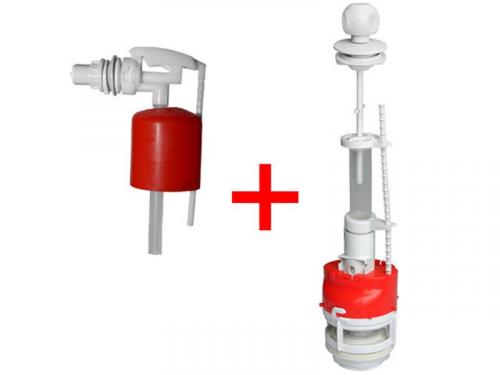

Разновидности арматуры сливного бачка

Все сливные бачки оборудованы запорной арматурой. Ее использование было обусловлено процессами автоматизации. В итоге наполнение и слив бачка унитаза происходит в автоматическом режиме.

Вмешательство человека в данный процесс минимальное. Любая арматура (запорный механизм) необходима для обеспечения дозированного наполнения бачка водой и своевременного ее перекрытия после достижения установленного уровня.

Несмотря на то, что выделяют множество разновидностей запорных механизмов, все же они имеют некоторые общие элементы. К примеру, поплавок , который необходим для регулировки уровня воды.

Также любая система имеет сливной механизм. Он выполнен в виде цилиндрического сифона с отверстием, которое перекрывается резиновой прокладкой.

Еще конструкция сливного бочка оснащается рычагом, обеспечивающим подачу воды, и шаровым краном, связанным с подачей жидкости. Еще стоит учитывать, что запорный механизм бывает нескольких разновидностей.

Штоковая

Основной деталью сливного бочка унитаза является шток. На его конце расположен поплавок, который поднимается вместе со штоком после полного заполнения бачка водой.

Также на конце штока размещен клапан, имеющий вид резинового уплотнителя. Он необходим для перекрытия доступа воды при достижении ее определенного уровня.

При необходимости, можно отрегулировать уровень путем изменения плеча рычага, а также передвижением поплавка по штоку.

На сегодняшний день такая конструкция устаревшая и в новых бачках ее уже не встретишь. Ее можно встретить разве что в старых моделях унитазов.

Кнопочная

Устройство сливного механизма для бачка унитаза с кнопкой удобнее в использовании, нежели штоковый механизм. Работать кнопочная система может в двух режимах:

1. Одинарном.
2. Двойном.

В первом случае вся вода сливается за один раз.

В двойном режиме можно пользоваться частичным сливом, при котором за один раз будет спускаться примерно половина бачка. При таком сливе уменьшается вероятность появления конденсата на бачке унитаза . Но можно за раз спустить и весь бачок.

Также в бачке может быть реализована система остановки водяного потока. Она предполагает, что после первого нажатия на кнопку происходит слив воды из бачка, а второе нажатие перекрывает поток воды. Кроме удобства в использовании, такая система позволит экономить воду.

Педального типа

Еще выделяют арматуру педального типа. Однако ее можно встретить разве что в специализированных сантехнических изделиях, которые монтируются в общественных местах (пищевые производства, больницы и т.д.).

Как устроен унитаз педального типа. В данном случае сливной механизм для унитаза устроен так, что вода смывается после нажатия на кнопку не рукой, а ногой. Это позволяет исключить факт контакта с сантехническим оборудованием, в результате чего улучшается гигиеническая обстановка.

При этом, смыв может осуществляться несколькими способами. К примеру, механическим, который предполагает приведение системы в действие при помощи тросика. Также выделяют пневматический способ, при котором в педаль встроен насос. После нажатия на педаль в бачке подается воздух в захват, который и поднимает вверх выпускной клапан в арматуре. В результате этого обеспечивается смыв воды. После смыва элементы системы возвращаются в исходное положение.

Третий способ смыва подразумевает подачу воды под давлением водопроводной системы. После нажатия на педаль происходит открытие клапана, в результате чего вода поступает в унитаз из водопровода.

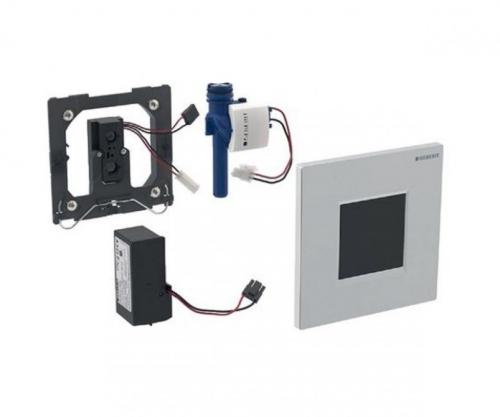

Сенсорная

Сенсорная арматура обеспечивает бесконтактный слив. Сливной механизм для бачка унитаза срабатывает благодаря сенсорам и фотоэлементам использующие инфракрасные лучи. При этом, смыв воды происходит в условиях отсутствия человека и длится на протяжении 3-15 секунд.

При необходимости, пользователь может изменить данные настройки. В качестве источника питания для системы выступает батарейка или сеть 220 В. Зачастую такое оборудование устанавливается в общественных местах для смыва писсуаров. К примеру, в кафе, ресторанах, учебных заведениях.

Сливной механизм для унитаза ремонт. Ремонт механизма запора сливного устройства

Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.

Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.

Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее “вверх ногами” и прижимают шайбой, установленной на прежнее место.

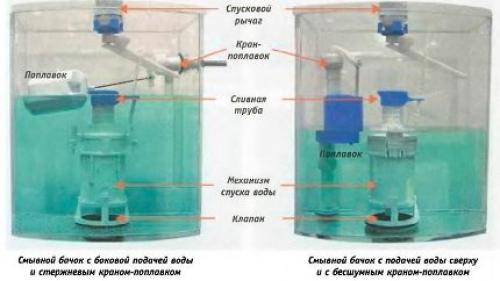

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры

Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность  связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.

Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

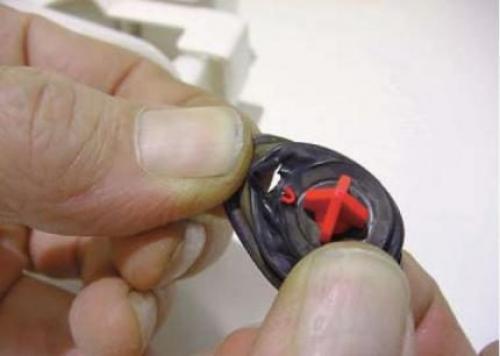

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов

• Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
• Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
• Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
• Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
• Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
• Первым делом отщелкиваем поплавок, и извлекаем его.
• Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
• Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением “на себя”.
• Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
• Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
• При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
• При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая – гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
• Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
• Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
• Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
• Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
• Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.

Сливной механизм для унитаза: виды. Особенности слива для унитаза

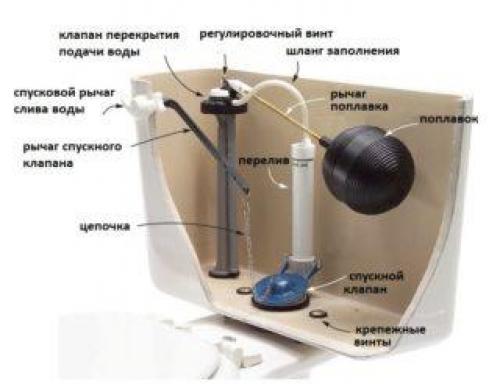

Устройство рычажного механизма слива

Унитазы состоят из двух частей: чаши, которая крепится к полу или к стене, и сливного бачка. Процесс слива начинается именно с бачка и происходит следующим образом:

1. Подача и накопление воды.
2. Смыв. Попадание воды с бачка в чашу посредством нажатия на рычаг или кнопку смыва.
3. Слив. Вода попадает из чаши в сливное отверстие, после чего уходит в канализацию.

Система слива встраивается во внутреннюю часть бачка. Она состоит из клапанов налива и слива, поплавка:

• Через клапан налива вода попадает внутрь. Этот механизм располагается на дне или на стенке бачка.
• Поплавок контролирует уровень набора воды. Когда жидкость достигает конкретной отметки, наливной клапан блокируется.
• При нажатии на кнопку смыва открывается клапан, который находится в днище бачка, и вода выливается в чашу унитаза. Сливной клапан совмещается с переливом. Это позволяет воде не переполнять бачок при неисправности поплавка и стекать в канализацию.
• Уровень воды в бачке снижается, поплавок опускается ниже, после чего снова открывается клапан налива.

Наливной клапан располагается либо в дне бака, либо сбоку. У обоих вариантов есть особенности. Боковая подводка чаще используется российскими производителями и является доступной по цене из-за упрощенного механизма работы. Ее главный минус ─ ощутимый шум при наборе воды.

В моделях зарубежных компаний устанавливается трубка, которая подает воду на дно и тем самым снижает шум. Подводка снизу заработала популярность за счет бесшумной работы. Недостаток такой системы в необходимости постоянно следить за герметичностью соединения в месте входа шланга в бачок.

Сливные механизмы отличаются способом приведения их в действие и делятся на три вида:

• в первом случае достаточно нажать на кнопку;
• второй вариант предполагает нажатие на рычаг;
• при третьем, устаревшем способе, нужно потянуть за веревку или цепь.

Наиболее распространенным считается кнопочный вариант.

Современные унитазы с кнопочным смывом делятся на три типа и отличаются способом слива воды:

• Однорежимный ─ встречается в торговых центрах, организациях, офисах. При нажатии на кнопку бачок опустошается за один раз.
• Двухрежимный ─ популярен в жилых домах, позволяет экономить воду. Этот тип дает возможность самостоятельно контролировать объем спускаемой воды. Кнопка для смыва разделена на две части ─ для слива всей воды либо только половины. Периодически двухрежимный смыв сопровождается цельной, неразделенной кнопкой. В этом случае количество спускаемой воды контролируется силой нажатия кнопки.
• Стоп-режим. Такая система предполагает наличие одной кнопки. Одинарное нажатие запускает слив воды, повторное нажатие кнопки его останавливает.

Двухрежимный слив считается удобнее и экономичнее. Однако сложность конструкции доставляет больше проблем при ремонте.

Система слива унитаза с кнопкой. Типы конструкции сливной арматуры для бачка унитаза

Существует несколько вариантов исполнения сливной системы. Наливной клапан может иметь нижнее или боковое размещение. В первом случае патрубок расположен в днище сливной емкости. В состав такой системы входит поплавок вертикального штока, тяга и буй. Два последних элемента соединены в общую конструкцию, которая выполняет роль ограничителя воды.

При опустошении бачка поплавок опускается. В этот момент на клапан унитаза начинает воздействовать тяга, открывая его. Когда поплавок достигает определенного уровня, клапан перекрывается. Герметизация системы обеспечивается парой прокладок.

При боковом размещении патрубок с клапаном введены в бачок через боковое отверстие, которое располагается в стенке емкости под крышкой. Данный просвет выполняется условно герметичным, поскольку вода до него не доходит. В такой конструкции управляющий механизм сливного бачка размещен горизонтально. Он состоит из запорного устройства, поплавка, рычага и наливной трубки. При опорожнении бачка поплавок опускается, что приводит в движение штангу, которая открывает запорный клапан. При заполнении бачка водой управляющий механизм постепенно поднимается.

В конструкции с боковым размещением клапана механизм располагается горизонтально.

С точки зрения эффективной и комфортной работы сливного устройства выбор лучше остановить на моделях с нижним подключением, которые являются более надежными, меньше шумят в момент заполнения емкости водой. Системы с боковым подключением характеризуются простотой монтажа, доступностью выполнения наладочных и ремонтных работ.

Обратите внимание!  Бачки с нижним подключением нуждаются в пристальном внимании к герметичности соединения.

Сливной механизм приводится в действие с помощью пускового устройства, которое может быть представлено рычагом, штоком или кнопкой для унитаза. Старые модели оснащались рычагом, к которому крепился шнур с ручкой или цепочка. Система слива со штоком приводилась в действие посредством поднятия ручки вверх. Такой вариант также утратил популярность и редко встречается в современных бачках.

Конструкции с нижним размещением являются более надежными.

В настоящее время управление моделями чаще всего осуществляется путем воздействия на кнопку, которая располагается в крышке бачка. Нажимная система, в свою очередь, может быть однокнопочной или двухкнопочной. В первом случае бачок опустошается полностью при нажатии на кнопку. Второй вариант предполагает два режима работы сливного механизма бачка с кнопкой. Первый обеспечивает слив половины объема емкости, а второй – полное опорожнение бачка.
