Что такое картридж в смесителе. Популярные размеры картриджа

Что такое картридж в смесителе. Популярные размеры картриджа

Естественно, что типоразмеры картриджей стандартизированы для каждой модели смесителя. Для умывальника, раковин и душа наиболее распространены размеры 28 мм, 35 мм и 32 мм. В это же время, для ванной комнаты чаще всего применяются детали от 40 мм до 46 мм (в частности, в Grohe и Kaiser). Но почему такая разность в практически одинаковых смесителях?

Считается, что чем больше керамический смеситель для однорычажного крана – тем он лучше. Справедливости ради, стоит отметить, что у китайских кранов (за исключением FRAP), где диаметр излива, зачастую, больше, чем у фирменных, это правило действительно выполняется. Но для фирменных моделей (Fiore Rubinetterie, Iddis, Sedal и других) большой картридж не всегда является синонимом качества.

Технические характеристики (диаметры) разных картриджей смесителя

Рассмотрим технические характеристики на примере картриджа с латунным штоком Touch-Z:

• Диаметр – 45 мм;
• Высота с ножкой – от 60 мм до 65 мм;
• Высота картриджа без штока – 47 мм – 50 мм.

Аналогично по характеристикам можно выбрать картридж для смесителя на кухне. В качестве примера рассмотрим Potato. Здесь важен диаметр поворотного излива – рекомендуется использовать размеры от 26 мм до 30 мм. Для подвода шлангов используется отверстие от 38 мм до 40, в зависимости от модели.

Перечисленные размеры считаются стандартными, но для многих оригинальных смесителей они не подойдут из-за слишком большого диаметра. В таких случаях используются нестандартные комплектующие на 18 мм, 20 мм и 22 мм. Подводка шлангов также может производиться в отверстиях 25 мм до 26 и более.

Что такое картридж в смесителе для умывальника. Разновидности картриджей в зависимости от принципа работы

Исходя из принципа работы, различают виды картриджей, предназначенные для однорычажных, двухрычажных кранов и термостатов.

По принципу работы картриджи предназначаются для однорычажных, двухрычажных кранов и термостатов

Самым распространенным вариантом запорного устройства является однорукий смеситель. Он приводится в действие с помощью рычага, который вращается в разные стороны, обеспечивая изменение положения внутреннего запора картриджа, который может быть дисковым или шаровым. Однорычажные смесители устанавливаются на раковинах ванны, мойках на кухне и в душевых кабинках.

Двухрычажный картридж используется преимущественно для душевых кабинок. Его еще называют дивертором. Картридж для смесителя душевой кабины характеризуется не только тремя позициями смешивания потоков, но и четырьмя и более, что определяется количеством подключенных устройств. Например, в случае установки гидробокса дивертор может работать в пяти положениях. Для переключения режимов работы используется стержень из латуни, оснащенный пластинами. Он способен вращаться вокруг своей оси на 360 градусов, благодаря чему устройство может сочетать несколько положений.

Важно! Ремонт картриджа душевой кабинки лучше доверить специалисту, чтобы не нарушить эксплуатационные характеристики изделия.

Термостатический механизм устанавливается в смесителях, оснащенных термостатом. На одной стороне корпуса устройства располагается температурная шкала, где выставляется необходимый параметр. Запорный элемент постоянно находится в заданном положении, обеспечивая установленную температуру и нужный напор. Такой вариант преимущественно используется в общественных санузлах. Устройство удобно для семей с пожилыми людьми и детьми.

Однорычажный смеситель приводится в действие рычагом, который вращаясь обеспечивает изменение положения внутреннего запора картриджа

Каждый вариант смесителя предполагает применение картриджа определенного размера, что регламентируется действующим стандартом. Значение типоразмера определяется диаметром внутреннего запорного механизма. Для душа или умывальников принято использовать запорный механизм размером 28,32 и 35 мм. Для душевой кабинки характерна установка картриджа для смесителя 40 мм и 45 мм.

Важно! Некоторые зарубежные производители изготавливают картриджи для смесителей 25 мм, которые применяются для определенных моделей сантехнических устройств.

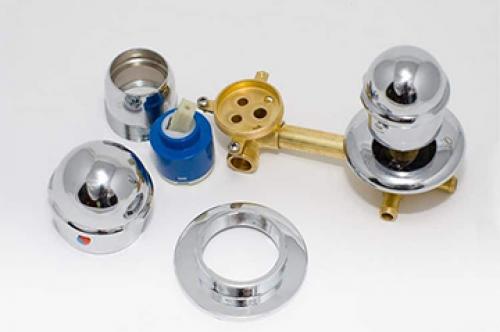

Как вытащить переключатель душа из смесителя. Как разобрать кнопочный переключатель душа

Многие домашние мастера, взявшись за восстановление работоспособности смесителя, сталкиваются с проблемами еще на этапе его разборки. На самом деле особых сложностей этот процесс не несет, следует только знать последовательность действий и иметь в наличии соответствующий инструмент.

Внимание! Некоторые элементы могут откручиваться с большим усилием по причине образования известкового налета и появления ржавчины. Чтобы не сломать сантехнический прибор, следует пользоваться смазкой WD -40, разрушающей отложения или другими методами откручивания прикипевших соединений (например, нагреванием).

Инструкция по разборе смесителя с кнопочным переключателем:

1. Перекрыть воду. Отсоединить душевой шланг и гусак (если он не объединен с корпусом).

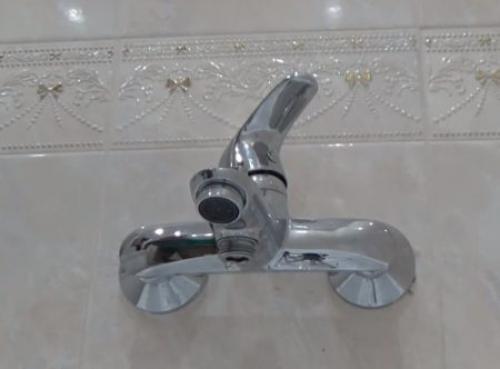

   Предварительная подготовка смесителя

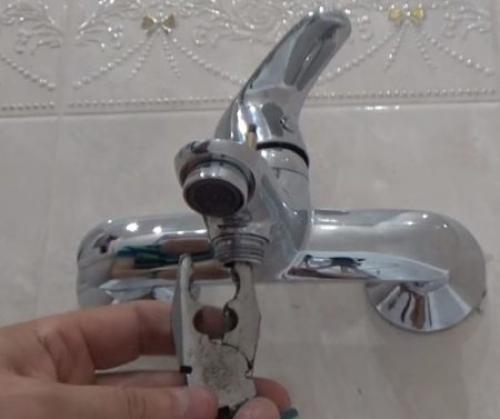

2. Открутить кнопку переключения, вращая ее против часовой стрелки. В зависимости от конструкции может наблюдаться прокручивание соединения – в таком случае нужно зафиксироваться хвостовик штока, который выходит к строну душевого шланга. Делается это при помощи круглогубцев или заклинивается при помощи соответствующего размера отвертки.

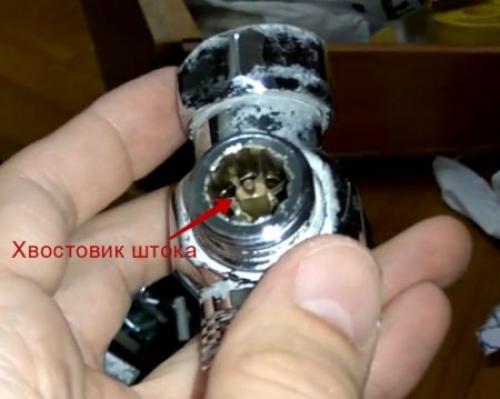

   Хвостовик штока, который необходимо придержать или заклинить при проворачивании кнопки

3. Под кнопкой располагается дополнительный элемент крепления (не во всех моделях). Его откручивают посредством зажима в пассатижах. При этом желательно подкладывать бумагу – она не даст поцарапать хромированное покрытие.

Картридж в смесителе. Как поменять картридж в смесителе в ванной — советы мастеров

Кран в кухне или ванной может начать подтекать. Неприятность случается даже с новой сантехникой.

Вместо того чтобы сразу бежать в магазин за новым краном, лучше узнать как поменять картридж в смесителе в ванной или на кухне, ведь именно он чаще всего становится причиной проблем.

Этому действительно стоит уделить внимание, потому что замена одной этой детали обойдётся гораздо дешевле, чем приобретение всего смесителя. Кроме того, как мы увидим дальше, операция вполне посильна для любого непрофессионала.

Виды смесителей и картриджей

Смесители бывают двух типов:

1. Однорычажные.
2. Двухвентильные.

Двухвентильные долгое время доминировали в сантехнике. В нём смешивание потоков осуществляется в смесителе, а напор каждого из них регулируется поворотом вентилей-буксов (горячего и холодного).

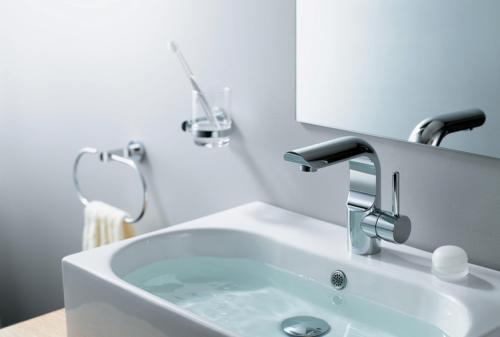

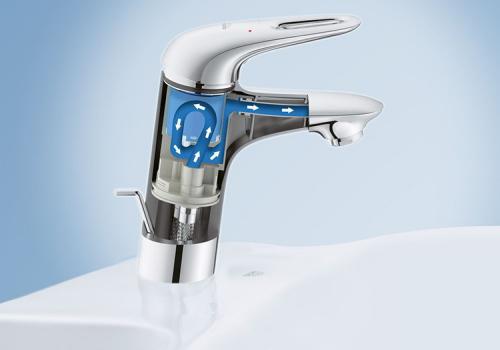

Однорычажный смеситель

Однорычажные. Сегодня всё чаще устанавливают однорычажные краны (другие названия – шарнирный, джойстик, монокомандный). И дело здесь не только в более совершенной конструкции и плавности управления. Производители устройств уделяют большое внимание их дизайну – изящные линии, покрытие смотрится дорого (применяется никель, хром, «чёрное золото»).

Здесь всё регулируется одной ручкой: движение вверх – вниз прибавляет или уменьшает напор, а поворот вправо – влево управляет температурой воды. Процесс смешивания в такой конструкции осуществляет специальный картридж – деталь, с которой нужно «познакомиться» поближе.

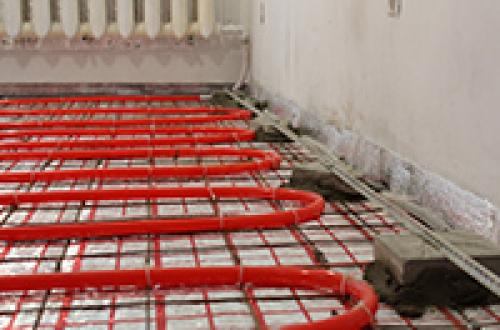

Именно в ванной чаще всего проводят теплые полы.организовать вполне реально, если следовать инструкции.

Советы профессионалов по выбору сифона для биде читайте.

Все о плюсах и минусах использования гигенических душей для унитазов вы можете почитать.

Картридж: виды, конструкция и недостатки

По конструктивным особенностям различаются два вида картриджей:

1. Дисковый (керамика).
2. Шаровый (металл).

Оба варианта подходят для однорычажных смесителей, срок службы и качество у них примерно одинаковые.

Но большее распространение среди производителей получили керамические дисковые модели (для компаний этот вариант практичнее).

Дисковый

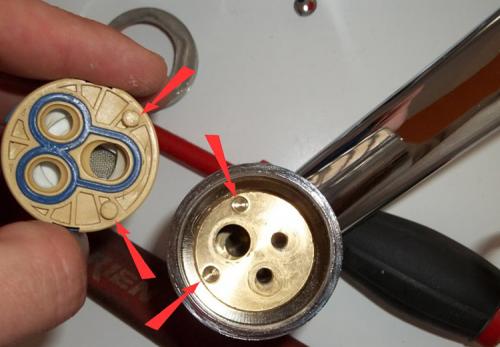

Диски внутри устройства – керамические, однако корпус (или гильза) у всех моделей пластиковый. В нижней части корпуса имеется три отверстия, снабжённых пенополиуретановой прокладкой. Два отверстия – входные, одно – выходное.

Внутри два диска герметично прилегают друг к другу (в позиции закрытого крана верхний диск плотно прижат к нижнему, а все выпуклости одного, совпадают с отверстиями другого). Когда человек поворачивает ручку, двигается шток и верхний диск смещается (нижний же зафиксирован в корпусе).

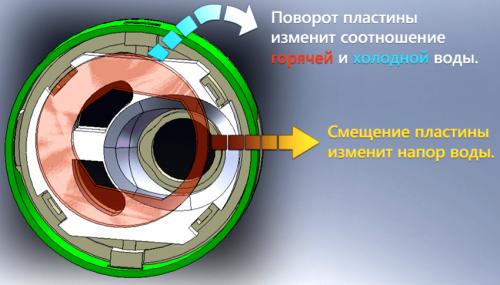

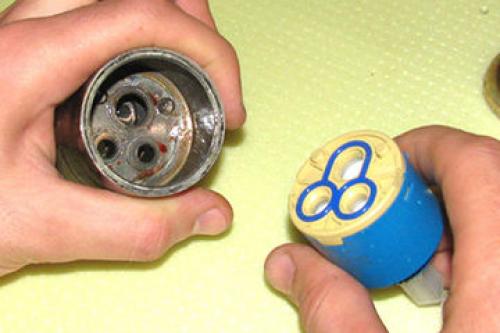

Устройство дискового картриджа

Поверхности дисков очень гладкие, поэтому происходит скольжение. Степень открытия отверстий, по которым поступают потоки воды, влияет на то, каков напор и сколько горячей и сколько холодной попадёт в результате в кран.

Корпус дискового варианта может быть:

• Разборным.
• Не разборным.

Первый состоит из двух половинок – верхней и нижней.

Смесители для воды можно отнести к точным механизмам, поскольку зазор между тонкими пластинами внутри него – сотые доли миллиметра! Неудивительно, что они так чувствительны к взвесям, содержащимся в воде.

Шаровый

Металлический полый шар размещается в шаровой гильзе и закреплён на оси рычага. Шар оснащён пропускными отверстиями, которые под действием штока (регулируется человеком), совпадают с отверстиями в картридже.

Смеситель шарового типа

По отверстиям поступает жидкость и, в зависимости от того, насколько открылось то или иное отверстие, происходит подмес горячей воды к холодной.

Шарик скользит по резиновым сёдлам, к которым прижимается благодаря напору воды.

Недостатки и причины поломок

На металлическом шарике со временем скапливаются известковые отложения.

Особенно заметно это, когда кран используется не регулярно.

Кроме того, такая конструкция весьма чувствительна к мелким абразивным частицам.

Впрочем, соринка, застрявшая в конструкции, может нарушить герметичность и дискового устройства.

Прибор герметичен до тех пор, пока в хорошем состоянии резиновые и тефлоновые прокладки и уплотнители. Их износ может происходить от времени или под действием повреждающих примесей в воде. О том, что прокладки нуждаются в замене, скажет гул или течь во время работы.

Подтекание воды может вызвать и простое ослабление соединения рычага. Возможно, капать перестанет, если просто всё подтянуть.

В некоторых случаях, может появиться трещина, или скол на пластинах, шарике, или корпусе картриджа. При помощи герметика можно попробовать устранить щель на оболочке, но внутренние повреждения ремонту не подлежат – потребуется замена картриджа.

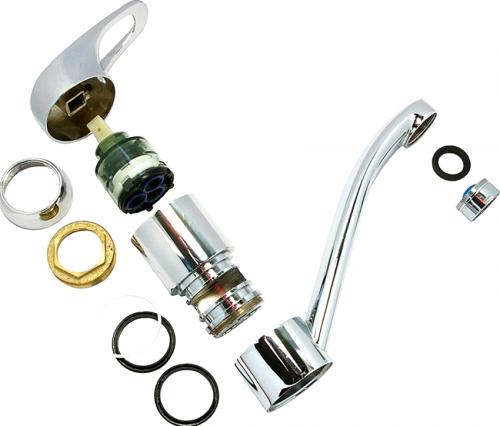

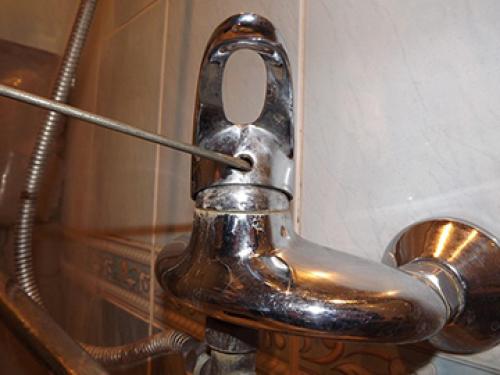

Разборка однорычажного смесителя

Замена картриджа на новый – считается одной из самых простых сантехнических операций. Опытный сантехник всё сделает за полчаса. Новичку может понадобиться час.

Поменял картридж в смесителе, а он все равно течет. Течет кран с картриджем? – замена!

Если смеситель течет, то нужно подтянуть гайки, если эта мера очевидно не помогает, то нужно поменять… А вот что поменять, зависит от причины поломки.

Ситуация 1:

В картриджном смесителе ванной комнаты появилась течь. Разобрал, заменил картридж (35 мм., без ножек) — проблема решилась.

Вывод: Действительно был не исправен картридж, и его замена решила проблему.

Ситуация 2:

На кухне начал протекать (прокапывать) кран (однорычажный смеситель). Когда снимал рычаг сверху старый картридж был полностью залит водой. Ну, понятно, старый картридж протекал. Однако после приобретения нового картриджа и установки, смеситель прокапывать перестал и ради интереса я решил снять рычаг и заглянуть не протекает ли картридж под рычагом.

Заглянул и увидел, что там вода. картридж обратно в магазин, купил новый. Проверил — тоже самое. Короче таким образом испытал 4 картриджа – результат тот же. При чем, если смесителем не пользуешься — все в порядке. Начинаешь включать/ регулировать/ выключать воду, под рычагом постепенно проступает вода. Нормально ли это? Как устранить проблему?

Ответ сайта «Сантехник Портал»: Конечно, вам могла попасть бракованная деталь, но не 4 штуки подряд! Проблема, скорее всего, заключается в самом смесителе. Необходимо поменять кран.

Вывод: Если четвертый картридж подряд дает протечку, то нужна замена смесителя.

Ситуация 3:

Картридж в смесителе в ванной начал подтекать. Менял деталь, но наружу все равно просачивается пару капель и слой воды 1-2 мм присутствует всегда. Проблема проявляется именно на рычагах картриджей. Я думал, что пережимаю латунную гайку, которая сверху фиксирует картридж. Но даже пробовал зажимать ее очень слабо все равно вода проступала. Как отремонтировать кран?

Ответ сайта «Сантехник Портал»: Если бы проблема была в картридже, то его замена решила бы проблему, значит проблема в смесителе. После длительной эксплуатации есть большая вероятность что в седле крана образовались микрораковины. Его придется заменить, а старый картридж, кстати, мог быть рабочим. Надо было попытаться отрегулировать прилегание металокерамических пластинок фиксирующим винтом.

Вывод: Если регуляция пластинок не решает проблему небольшой протечки, то возможно истерлось седло картриджа. Стоит заменить деталь. Если картридж новый, а небольшая течь все равно есть, то необходимо поменять кран.

Таким образом, изучив все три ситуации становится понятно, что если кран течет, и регулировка пластинок результата не дает, то нужна замена либо картриджа, либо всего смесителя. В любом случае – протечка однорычажного крана – плохой признак.

Вместо замены деталей, ремонт смесителя с дисковым картриджем иногда заключается в переборке и очищении уплотнительных колец, на которых скапливается грязь и мусор, откладываются соли. Чтобы устранить протечку, смеситель нужно разобрать, все элементы протереть мыльной теплой водой от загрязнений, ополоснуть, просушить и снова собрать. Если данные меры не помогли, то от замены никуда не деться.

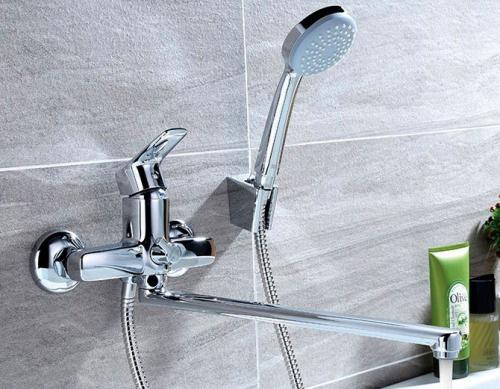

Как выбрать смеситель для ванной с душем. Как выбрать надежный смеситель для ванной с душем: обзор лучших моделей и сравнение характеристик

Как говорится “вся соль в мелочах”. Вы можете тщательно продумать дизайн ванной комнаты,, но неправильно подобранная форма или цвет смесителя способны испортить всю задумку. А если ориентироваться только на красоту, то есть риск оказаться в ситуации, когда на кран будет приятно смотреть, а вот использовать по назначению крайне неудобно или он вскоре сломается.

Поэтому важно соблюсти баланс функционала, надежности и внешнего вида. Для этого стоит разобраться в мельчайших подробностях. Итак, тема сегодняшней статьи – как выбрать смеситель для ванной с душем.

Принцип управления

Первый вопрос, который встает перед покупателем: смеситель какого типа выбрать: однорычажный или двухвентильный? Или потратиться и установить термостатный?

Двухвентильные

На смесителе имеются два рычага: для холодной и для горячей воды. Регулировка потока осуществляется поворотом этих переключателей. Здесь возможны две разновидности кран-букс.

Червячные – запорная манжета из резины, при повороте вентиля выдвигает шток, перекрывая воду. Это самый простой и надежный механизм. Ремонт заключается, в основном, в замене резиновой прокладки. Но делать это придется часто, поскольку она быстро изнашивается.

Из минусов необходимо отметить неудобство эксплуатации: чтобы настроить нужную температуру, нужно немало помучиться поворачивая вентили на несколько оборотов. Также у подобных механизмов отмечается нестабильность выставленных настроек. Это происходит из-за изменения свойств резины в процессе нагрева и охлаждения.

Керамические – конструкция предполагает наличие двух керамических пластин с отверстиями, при этом одна из них неподвижна. В процессе настройки подвижная пластина смещается, увеличивая или уменьшая просвет между отверстиями, таким образом меняются параметры поступающей жидкости.

Это долговечная система, удобная в использовании: вентили достаточно повернуть на 90 или 180 ℃. При установке такого варианта правильным решением будет сразу установить предфильтр для очистки от грубых частиц. Если между пластинами попадет песок, то это вызовет поломку и возникнет надобность замены буксы. А стоит она недешево.

Однорычажные

Для управления температурой и давлением используется один рычаг. Поворот вверх-вниз и вправо-влево позволяет мгновенно и точно настроить оптимальные параметры.

Смешивание жидкости происходит в специальном картридже, внутреннее устройство которого аналогично с кран-буксовыми керамическими моделями. Внутри расположены две пластины из керамики с окнами. Температура и напор меняются в зависимости от размера совмещенного просвета.

Иногда в продаже встречаются картриджи с полимерными пластинами. Они стоят дешевле и срок службы у них гораздо меньше, чем у керамических собратьев.

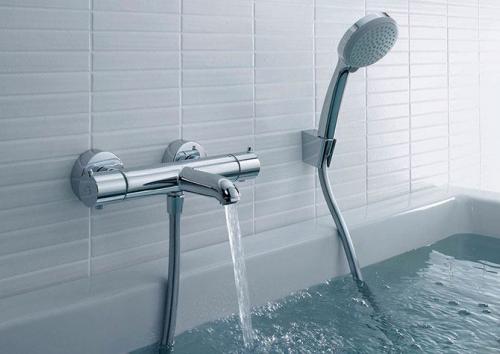

Термостатные

Редкий и дорогой тип. Пользователь заранее устанавливает желаемые настройки, и при включении крана вода подается желаемой температуры. При этом отмечается значительная экономия, потому что вода не льется впустую.

Управлять таким прибором можно при помощи маховиков с режимами. Наиболее продвинутые оборудованы дисплеем и сенсорной панелью для настройки.

Кроме дороговизны, подобные аппараты обладают целым рядом недостатков:

• электроника чувствительна к повышенной влажности, а поэтому довольно скоро выходит из строя;
• из-за малого распространения найти запасные детали очень сложно.

Тип крепления

Этот параметр разумно будет продумать еще до того, как начнется ремонт, ведь от него зависит, как будут проложены коммуникации. Если же вы просто меняете старый смеситель на новый, то аналогичный крепеж – обязательное условие для монтажа нового оборудования.

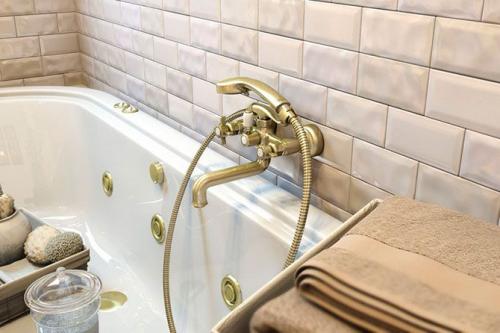

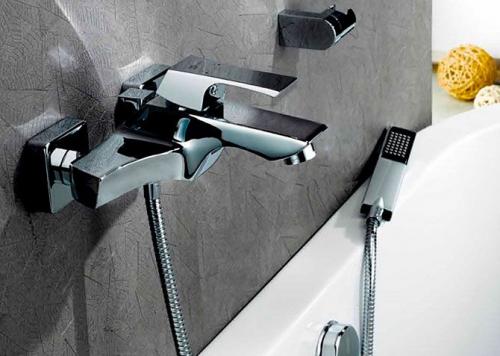

• На стену

Наиболее распространенный вид крепления, когда устройство крепится к стоякам подачи холодной и горячей воды при помощи накидных гаек. При этом водоснабжающие трубы могут скрываться за декоративной отделкой или быть выведенными перед стеной.

Это самая простая в подключении и ремонте конструкция. Но и здесь встречаются модели с установкой, требующей немалых усилий: это вариант, когда в пределах видимости находятся лишь точки управления, а все остальные узлы вмонтированы в стену.

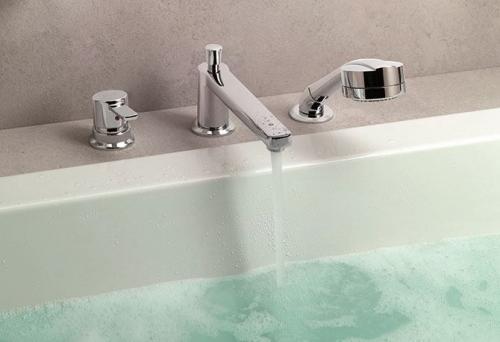

• На борт ванной

Чаще всего для этой разновидности используется ванна с уже имеющимися отверстиями или же их приходится проделывать самим. Наиболее подходит для этих целей акриловая купель.

По внешнему виду подобные изделия тоже отличаются: это может быть моноблок, похожий на кран для раковины, или же устройство с разнесенными по борту элементами. Во втором случае для установки используются гибкие шланги или жесткое соединение, требующее особой внимательности и аккуратности.

Необходимо учитывать, что для доступа к узлам конструкции придется отодвигать ванну, а это не всегда возможно.

• К полу

Сложный в монтаже тип, поскольку трубы приходится прокладывать под полом и вести к месту установки ванной. Обычно такой вариант применяется в просторных комнатах, для отдельно стоящих купелей.
