Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы

17.10.2022 в 13:35
Содержание
  1. Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы
  2. Уклон трубы канализации 110. Какой должен быть уклон
  3. Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП
  4. Максимальный уклон наружной канализации. Уклон канализационных труб по СНиП
  5. Минимальный уклон канализации 110. Особенности

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы

Строительные нормы, которым должны отвечать сети водоснабжения и водоотведения, прописаны в СП и СНиП и обязательны для применения. Согласно этим правилам, показатели уклона сливных отводов высчитываются индивидуально к каждому строительному проекту. Угол отклонения трубопровода от условной горизонтали будет зависеть от нескольких факторов:

  • материала изготовления отвода;
  • величины поперечного сечения;
  • расчетной наполненности;
  • скорости жидкости внутри отвода.

На участках, где расчеты произвести невозможно, используют стандартные данные, которые записаны в правилах.

Для элементов системы отвода с сечением 160 мм, 85 и 110 мм, а также 40 и 50 мм, коэффициент наклона равен 0,008/0,02/0,03 соответственно. Иными словами, при длине участка в 1 метр уклон канализационной трубы 110 мм будет составлять 2 см, а уклон канализационной трубы 50 мм – не более 3,5 см.

Нетрудно заметить, что степень отклонения выводящего канала зависит от размера его поперечного сечения. Чем меньше отвод, тем больше необходимый уклон.

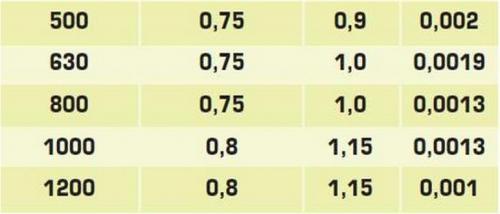

На практике возможно небольшое отклонение от установленных параметров. В таблице ниже приведены стандартные и минимально допустимые значения для отводов разного сечения, при этом нормативы для изделий большого размера в колонке «наименьшие» снижены.

Указанные значения применяются только в случае, если условия местности не позволяют иного. В обычных ситуациях цифры для стопятидесятимиллиметровых труб составляют 0,008, а для двухсоток – 0,007.

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы

Наибольший уклон труб канализации на 1 метр допустимый согласно СНиП, равен 15 сотым. Но данное значение разрешено применять лишь для участков, где по объективным причинам невозможно соблюсти более пологий угол наклона, а также, когда труба короткая (не больше полутора метров).

Уклон трубы канализации 110. Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Уклон трубы канализации 110. Какой должен быть уклон

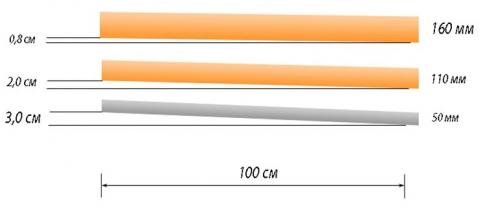

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

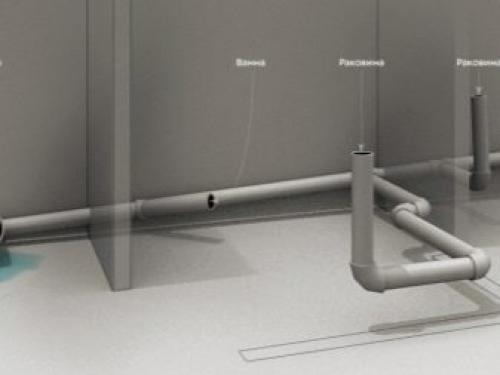

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

    Уклон трубы канализации 110. Какой должен быть уклон

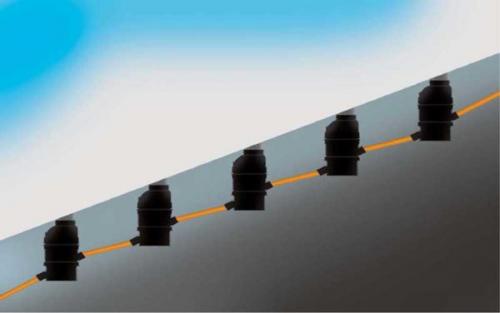

    Способ организации канализации на участках с большим уклоном — перепадные колодцы

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Источник: https://stroika-i-remont.info/stati/uklon-kanalizacionnyh-tru-tablichnye-dannye-i-raschet

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Во время устройства канализационной системы, для увеличения её срока службы следует придерживаться определённых правил. Все эти правила и требования, регламентирующие какой уклон канализационной трубы на метр делать, прописаны в СНиП. Степень наклона трубы будет зависеть от её диаметра и длины. Практически всегда люди, решившие своими силами провести канализационную систему, не руководствуются никакими требованиями. Для облегчения своей задачи они делают угол наклона канализационной трубы максимальным насколько возможно. Либо совсем пропускают этот момент и делают угол максимально более острым. Некоторые, выполняющие подобную работу первый раз, всё же ищут информацию по этому вопросу и в итоге действуют согласно нормативам из СНиП.

По логике вещей, больший уклон трубы помогает обеспечить сточным водам более быстрое течение. Но в то же время быстрое течение воды не смывает всю крупную и плотную грязь. В итоге та оседает на дне канализационной трубы. В итоге это приводит к заторам, и придется. Совсем небольшой наклон трубы или его полное отсутствие приведёт к заиливанию трубы. В этом случае совсем не будет происходить естественная очистка трубы током воды.

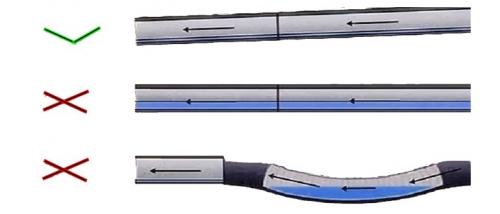

Если говорить о негативных последствиях, возникающих при отсутствии наклона трубы, то можно отметить следующие:

При появлении ила на внутренних стенках канализационной трубы происходит её сужение. И в результате повышения давления внутри трубы может произойти срыв воздушных сифонов. И все неприятные запахи, сдерживаемые фильтрами, проникнут в жилые помещения.

Возможно нарушение функций всей канализационной системы, если произойдёт заиливание канализационных труб.

В случае не соблюдения нормативных норм относительно уклона, возможно залитие подвала.

В случае отсутствия уклона при установке чугунных труб канализации, в результате повышенной коррозии, возникнут течи.  Узнайте как выбрать канализационную трубу.

Забегая вперёд, следует отметить, что нельзя делать наклон трубы более, чем 1,5 см. на длину 1 метр.

Какой уклон канализационной трубы следует выбрать.

Что бы максимально точно вымерить угол наклона следует точно узнать общую длину канализационной трубы. Так же существуют таблицы СНиП, где прописаны нормативы уклона трубы практически для всех сантехнических устройств.Согласно СНиПу существуют определённые нормы углов наклона (длина трубы 1 погонный метр):

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

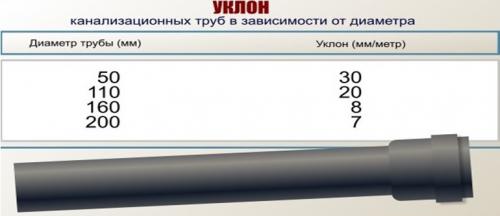

Норма уклона канализационной трубы по СНИП

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длины

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длиныУклон канализационной трубы 110 мм = 2 сантиметра на метр длиныУклон канализационной трубы 160 мм = 0.8 сантиметра на метр длиныУклон канализационной трубы 200 мм = 0.7 сантиметра на метр длины

При повышении диаметра трубы уменьшается угол её наклона. Чтобы узнать максимально точную величину угла для трубы произвольной длины, зная её диаметр, следует общую протяжённость трубы перемножить с углом её наклона, согласно нормативам СНиП.Например, для подсчёта угла уклона трубы длиной 20 метров и диаметром 16 см. следует 20х0,008. В результате угол наклона равен 0,16 м = 16 сантиметров. (разница в высоте двух концов трубы). Так же важно правильно.

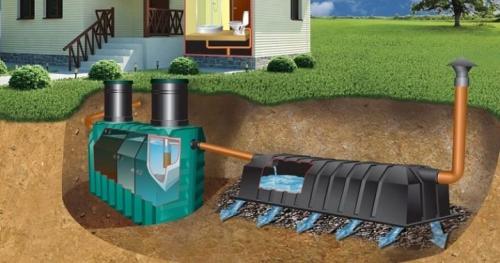

Как рассчитывается уклон наружных труб канализации.

При проведении канализации вне помещений в основном берутся трубы диаметром от 11 см. Расчёт делается точно так же, как и при расчёте угла наклона труб для проведения внутри помещений.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Уклона канализационной трубы

Уклон канализационной трубы в ванной комнате.

Уклони другой сантехнике.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Как высчитать наполняемость трубопровода.

Эта величина требуется для выяснения скорости сточной воды и определения оптимального превышения, когда канализационная система будет исправно работать. Минимальная наполняемость, опираясь на положения СНиП составляет 0,3. Максимальная наполняемость составляет 1. Узнав расчётную наполняемость, следует (использовав формулу для проверки) сравнить получившееся значение с коэффициентом средней наполняемости труб из определённого материала.

  • Коэффициент наполняемости труб, содержащих в своём составе стекло и пластик, составляет 0,5.
  • Коэффициент наполняемости труб, содержащих в своём составе чугун, цемент и керамику, составляет 0,6.

Для того чтобы сравнить получившуюся величину с оптимальной:

  1. Извлечь квадратный корень из получившейся величины.
  2. Получившееся значение умножить на 0,7 (минимальная скорость стоков).
  3. Получившийся результат должен быть либо равен оптимальной наполняемости, либо быть больше.

Уклон канализационной трубы 50 на метр. Уклон канализационной трубы согласно требованиям СНиП

Источник: https://stroika-i-remont.info/novosti/kak-pravilno-sdelat-uklon-kanalizacii-na-1-metr-po-snip-raschet-uklona-kanalizacii-soglasno

Максимальный уклон наружной канализации. Уклон канализационных труб по СНиП

В процессе устройства канализационной системы необходимо учитывать определенные требования. Важным моментом является уклон канализационной трубы, прописанный в специальных нормативных документах.

Чтобы выполнить устройство канализации правильно, нужно руководствоваться нормами и правилами.

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя :

  1. Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон. Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
  2. Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков. Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды . Довольно частая проблема всех, у кого имеется система канализации.

Заиливания . Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Возможные уклоны канализации на 1 погонный метр

Два показателя – наибольший и наименьший — определяются по тому, сколько в диаметре принятые трубы. Сам уклон считается из определения на один погонный метр . Так, например, если диаметр конструкций 110 мм , необходимо обеспечивать минимальный уклон величиной 20 мм (2 см) . При увеличении размера угол наклона канализационной трубы уменьшается.

Чтобы подсчитать уклон канализации на 1 метр, необходимо вычислить отношение его высоты к длине конструкции. Таким образом, при d50 мм и длиной конструкции в 1 п.м. потребуется обеспечение опустить низ трубы на 0,03 м (3 см) .

Источник: https://stroika-i-remont.info/novosti/kak-pravilno-sdelat-uklon-kanalizacii-na-1-metr-po-snip-raschet-uklona-kanalizacii-soglasno

Минимальный уклон канализации 110. Особенности

Нормы и правила проектирования и строительства содержатся в СНиП. Рекомендуемые действия, связанные с работами по сооружению канализации, должны соблюдаться. Особенно внимательно стоит отнестись к организации уклона в частном доме. Внутренняя и внешняя системы водоотводов будут различаться вариантами используемых труб и проектируемым уклоном.

Сразу стоит оговориться, что максимально возможный уклон канализационной трубы – не лучшее решение. При завышенном угле наклона отток жидкости будет быстрый, но из-за этого в внутри квартиры будут чувствоваться запахи фекалий. Если уклон завышенный, нередки случаи прорывов сифонов.

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы 08

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы 09

Варианты используемых труб при монтаже канализации внутри дома – 50 мм, а снаружи – 110 мм. В местах подсоединения устройств планируемая магистраль должна быть диаметром меньше. Устройства – это сантехнические приборы, которые могут быть установлены в квартире: раковина, ванна, унитаз. Из всех устройств отток должен быть своевременным, а это обеспечит правильно спроектированный уклон.

Наилучший вариант обустройства, используемый профессионалами, такой, при котором стоки стекают сами. Метод подходит как для обустройства систем в многоэтажках, так и в частных домах. При этом горизонтальные трубы с рассчитанным углом уклона правильно устанавливать после зафиксированных стояков. Учитывая, что вертикальные ветви канализации характеризуются увеличенными размерами в сравнении с остальными трубами, горизонтальные ветки присоединяют к ним фитингами. По направлению к устройствам горизонтальные трубы должны прокладываться по наиболее короткой траектории.

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы 10

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы 11

Если это условие будет соблюдено, вероятность возникновения засора будет наименьшей. Еще одна особенность канализационных систем состоит в том, что чем меньший диаметр трубы выбран для системы, тем больший уклон придется создавать. Разница по высоте учитывается в наивысшей точке – это начало системы, и в нижней точке – это конец всей монтируемой системы.

Наклон рассчитывается на один погонный метр, это значение нужно соблюдать на всю длину системы. Если его не придерживаться, потребуется переделка всего водоотвода.

При расчете на погонный метр учитывается диаметр труб.

  • для водоотвода с диаметром 40-50 мм уклон равен 3 см на один метр;
  • для водоотвода с диаметром 85-110 мм уклон равен 2 см на один метр.

Уклон трубы канализации на 1 метр. Каким должен быть уклон канализационной трубы 12
