Ступенчатое сверло по металлу, какое лучше. Ступенчатое сверло по металлу — назначение, особенности конструкции, как выбрать

Ступенчатое сверло по металлу, какое лучше. Ступенчатое сверло по металлу — назначение, особенности конструкции, как выбрать

Стоит сказать, что инструменты ступенчатого типа используются не только для обработки металла. Их можно применять и для высверливания отверстий в следующих материалах:

• Пластмассе;
• Гипсокартоне ;
• Дереве.

Острый наконечник ступенчатого сверла позволяет не только исключить необходимость применения центровочного инструмента, но и легко врезаться в структуру даже самого плотного металла. Отверстие, полученное при этом, не нуждается в дополнительной обработке с использованием надфиля и шлифовальной машинки.
Поступательные каналы ступенчатого сверла, расположенные по спирали, выполнены в разных размерах с плавным переходом. Эта конструктивная особенность повышает эффективность конусного сверла при работе с тонколистовым металлом как минимум на 50%. Кроме того, при сверлении металлических деталей инструментом с такими спиральными поступательными канавками обеспечивается плавность его хода.

На рабочую поверхность ступенчатых сверл может быть нанесено абразивное напыление, основу которого составляет алмазная или титановая крошка (это не противоречит требованиям ГОСТа). Такое покрытие режущей поверхности значительно повышает степень ее прочности, что позволяет свести к минимуму периодичность ее заточки . Естественно, на такое преимущество использования конусного сверла с напылением можно рассчитывать в том случае, если соблюдаются правила его эксплуатации и не превышается допустимая нагрузка на него.
Одной из задач, которую решают с помощью конусного сверла, является исправление дефектов отверстий, полученных инструментом другого типа. К таким дефектам, в частности, относятся рваные края. Сверла ступенчатого типа практически незаменимы в тех случаях, когда необходимо получить качественные отверстия в тонколистовом металле, изделиях из стеклотекстолита и других полимерных материалов.

Учитывая все вышесказанное, можно сделать вывод о том, что конусные сверла являются еще более универсальными, чем традиционный инструмент спирального типа. Именно поэтому они не будут лишними на производственном участке и в домашней мастерской.
Конструкция и характеристики ступенчатого сверла

Данные инструменты имеют довольно сложную конструкцию. Их конфигурация может отличаться в зависимости от разновидности.

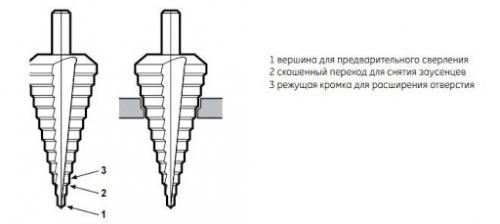

Рассмотрим более подробно, из каких частей состоят такие изделия. Вершина сверла представлена заостренным наконечником, который дает возможность без особого труда врезаться в металл любой плотности.

Для обработки металлических листов применяются и другие инструменты, например, корончатые. Сверло по металлу такого типа не требует применения вспомогательных центрирующих приборов, однако для работы с тонким металлом оно не подходит. Спиральные аналоги тоже не позволяют точно выполнить подобную работу.

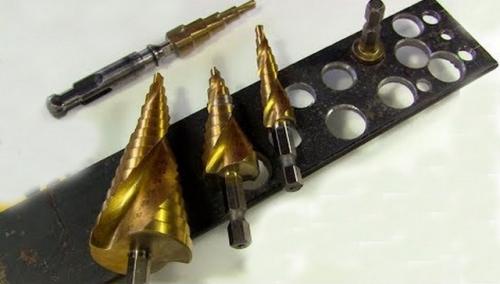

Ступенчатые изделия очень эффективны при работе с алюминиевыми, стальными, медными и другими листами и трубами. Инструменты такого типа имеют форму конуса, который включает в себя 2 канавки. Они способствуют сверлению материалов. Во время работы при переходе на следующий уровень образуется фаска для отверстия, которое создается предыдущей ступенью.
Сверло ступенчатое по металлу 4-32 мм имеет и противоположенный конец, который крепится в патроне инструмента. Противоположный конец, или же хвост, имеет максимально подходящую для этого конструкцию и состоит из шести граней. Преимущества подобных инструментов неоспоримы, поэтому именно их рекомендуют многие мастера для работы с металлическими деталями.

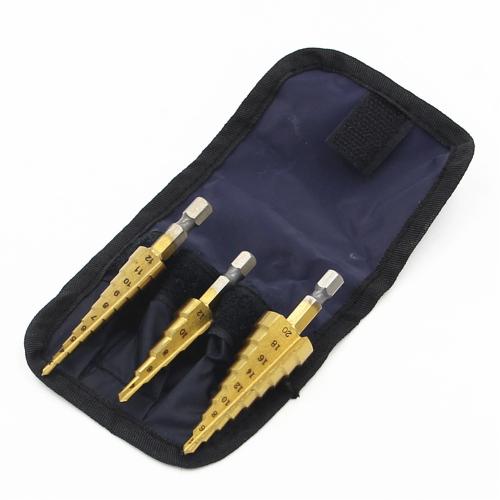

Ступенчатое сверло по металлу, какое лучше на алиэкспресс. 3 шт. HSS Стальные титановые ступенчатые сверла 3-12 мм 4-12 мм 4-20 мм

Производитель:

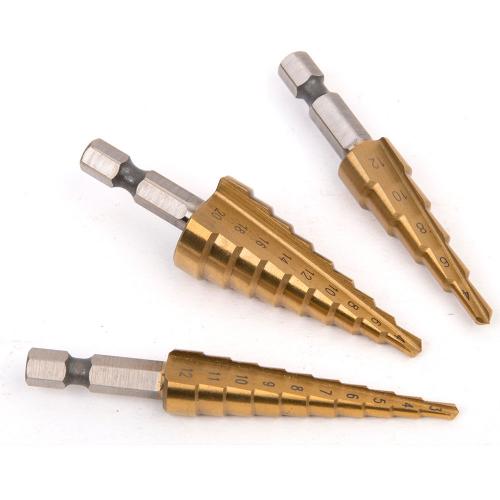

O.M.Y 3 шт. HSS Стальные титановые ступенчатые сверла 3-12 мм 4-12 мм 4-20 мм шаг конус режущие инструменты сталь Деревообработка Сверление дерева набор

Особенности:

Высокое качество!
Автоматическое удаление отверстий по мере сверления
Двухфлейтовый дизайн дает вам более быстрый, более плавный резки
Титановое нитридное покрытие для кулера
Быстросменный шестигранный хвостовик 1/4″
Высокоскоростная сталь для долгой жизни
Эти ступенчатые сверла идеально подходят для различных материалов из металла, пластика, стекловолокна в дерево
Они также помогают увеличить имеющиеся отверстия
Два наконечника по дизайну флейты сделали проникание быстрее, не царапаясь
3 шт. титановый HSS конусообразное ступенчатое сверло Набор бит Imperial 1/4 «шестигранный хвостовик
3 шт. 1/4 »большой нож с титановым конусовым покрытием Шаг сверло набор с чехлом
3 шт. большой стальной шаг HSS конусная дрель титановый резец набор отверстие резак

Описание:

Материал: быстрорежущая сталь
1/4 «Шестигранным хвостовиком
Размеры 1:
4-12 мм: 4,6, 8,10, 12 мм
4-20 мм: 4,6, 8,10, 12,14, 16,18, 20 мм
3-12 мм: 3,4, 5,6, 7,8, 9,10, 11,12 мм

Размеры 2:
4-12 мм: 4,6, 8,10, 12 мм
4-20 мм: 4,6, 8,10, 12,14, 16,18, 20 мм

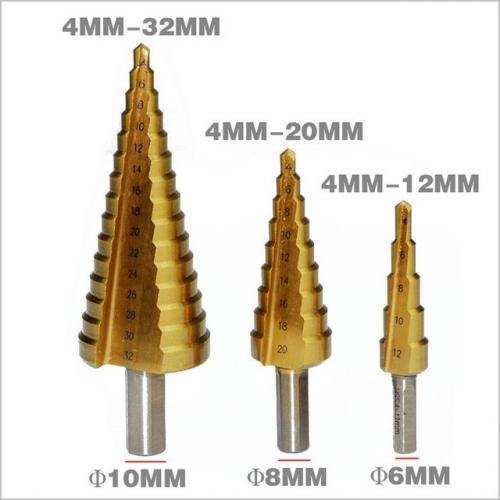

4-32 мм:4,6, 8,10, 12,14, 16,18, 20,22, 24,26, 28,30, маленького размера, круглой формы с диаметром 32 мм

4241 высокоскоростная стальная HSS (подходит для использования в заготовке, твердость 25 градусов, таких как углеродистая сталь, пластина, изоляционная доска, деревянная доска)

Внимание :

1. Если клиент мобильного телефона не может точно проверить размер, пожалуйста, сначала собрать его и отправить его клиенту ПК, это будет гораздо лучше.

2. Размер может быть 1 ~ 3 см (0,5 ~ 1 дюйм) неточность из-за ручного измерения. Цвет может немного отличаться из-за монитора.

Как заточить ступенчатое сверло по металлу в домашних условиях. Ступенчатое сверло: как заточить и правильно сверлить?

Если возникла необходимость быстро и качественно высверлить отверстие в заготовке из металла или исправить дефекты, возникшие в отверстии в результате сверления иными видами сверл, специалисты рекомендуют использовать ступенчатое сверло. В чем его особенность этой разновидности сверл?

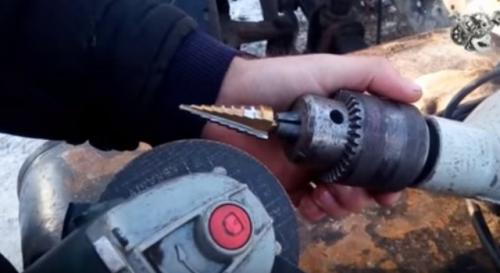

Как заточить ступенчатое сверло своими руками

Длительное использование буравчика приводит к тому, что оно становится тупым. Это вызывает необходимость в обладании информации о том, как его правильно заточить. Несмотря на то, что это нелегкая процедура, при наличии достоверной информации и навыков все получится.

Процедура заточки конусного сверла требует соблюдения такой последовательности действий:

• закрепить буравчик при помощи тисков;
• установить на болгарке точильный круг;
• соблюдая аккуратность, заточить режущие стороны, которые подверглись повреждению.

Известно несколько вариантов заточки ступенчатого сверла. Например:

1. Одноплоскостная. Посредством этого вида заточки выполняется заточка инструментов, толщина которых не превышает 3 мм. В процессе заточки рекомендуется приложить инструмент к заточному кругу, перемещая буравчик вдоль круга. Стоит отметить, что использование этого вида заточки может привести к небольшому повреждению режущей кромки сверла.
2. Коническая. Рекомендуется применять для заточки буравчиков длиной от 3 мм и больше. В процессе работы рекомендуется легко прижать сверло к кругу и аккуратно перемещать его по рабочей поверхности.
3. Доводка. Используется для исправления небольших погрешностей и неточностей, возникших после заточки. Для работы следует брать мягкий заточной камень.

Самостоятельная заточка ступенчатых буравчиков требует отличного освещения, зрения и аккуратности.

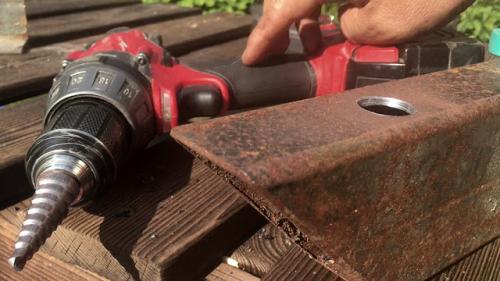

Как правильно сверлить

При наличии острого инструмента можно выполнить высверливание отверстия в заготовке металла толщиной не больше 4 мм. Для правильной работы рекомендуется следовать следующей последовательности действий:

1. Место, в котором необходимо высверлить отверстие, отметить посредством использования керна.
2. Во время сверления инструмент необходимо держать перпендикулярно по отношению рабочей поверхности металлической заготовки.
3. Болгарка (шуруповерт) должны работать на небольших оборотах. Их величина зависит от диаметра: с увеличением диаметра, уменьшается скорость вращения инструмента.
4. В результате сверления повышается рабочая температура рабочей поверхности. Для ее понижения рекомендуется применять тонкий слой масла для смазки инструмента.

Нарушение процедуры работы может привести к его быстрому затуплению.

Важно не только придерживаться рекомендаций эксплуатации инструмента, но и его правильный выбор. Качество сверла во многом зависит от цвета металла, из которого оно изготовлено. Например:

1. Стальной с оттенком серого. Свидетельствует о то, что готовый инструмент не повергался термообработке. Такой буравчик прослужит недолго.
2. Черный. После изготовления сверло подвергалось обработкой посредством применения горячего пара. Благодаря этому увеличивается и прочность металла.
3. Золотистый. Такой цвет буравчика означает, что металл избавлен от напряжения. Это увеличивает его качество и прочность.
4. Ярко-золотистый. Такой цвет говорит о высоком показателе износостойкости. При создании такого инструмента используется металл, содержащий в себе примеси нитрид титана. Они отличаются высокой стоимостью и длительным сроком эксплуатации.

При правильном использовании и выборе ступенчатого буравчика, инструмент прослужит верно и долго.

Зенкер по металлу. Особенности зенкеров по металлу

Довольно часто домашние мастера сталкиваются с необходимостью изготовить металлическую деталь с высококачественными отверстиями. Однако достичь хорошего качества или высокой точности удаётся далеко не всегда. В таких случаях следует воспользоваться специальным инструментом — зенкером по металлу.

Описание и разновидности зенкеров

Зенкер — это многозубый (многолезвийный) инструмент, который используют для расширения или обработки отверстия в металле . Принцип аналогичен методу сверления, но здесь добавляется специальная насадка — зенкер. Поэтому данный процесс именуют зенкерованием — обработкой отверстия в металле с помощью зенкера.

Внешне зенкера (особенно цельные) напоминают обычное сверло. Главные отличия заключаются в большем количестве зубьев, режущих кромок и спиральных канавок. Использование зенкера по металлу позволяет:

• Расширить диаметр отверстия.
• Сгладить (зачистить) поверхность.
• Достичь максимальной точности отверстия.
• Сделать паз для болтов, шпилек, шурупов или других крепежных элементов.

В современном мире зенкерование в основном применяется в металлообрабатывающей промышленности. В ней по принципу назначения все зенкера по металлу разделяют на 2 большие группы:

• №1. Используется в виде промежуточной обработки с последующим развёртыванием и припуском.
• №2. Окончательная обработка с 4-5 классом точности (квалитет H11).

По типу конструкции различают следующие виды насадок по металлу:

• Цельные;
• Сборные;
• Сварные;
• Имеющие твердосплавные пластины.

Самая низкая цена у цельных изделий, однако, за это придётся расплачиваться более низкой производительностью. Соответственно, у насадок с твердосплавными пластинами скорость резки намного выше, но из-за этого возрастает стоимость самих изделий.

По форме и виду обработки устройства делятся на следующие группы:

• Цилиндрические — применяются для расширения отверстия (от 8 до 10 мм).
• Цилиндрические с направляющей цапфой — позволяют обработать углубление для крепёжных изделий (например, винтов).
• Конические — используются для придания углубления конической формы.
• Торцовые — зачищают торцовые плоскости бобышек, приливов и т. д.

Сравнение со смежными операциями

Так как зенкерование предназначено для работы с готовыми отверстиями, его можно сравнить с рассверливанием. Главное отличие заключается в итоговом результате — зенкерование направлено на исправление погрешностей сверления . Благодаря этому выравнивается соосность, повышается точность и чистота отверстия.

При прохождении отверстий (особенно глубоких), из-за плохой жесткости сверло может отклониться от центра. В то же время за счёт большего числа режущих кромок, зенкера по металлу обладают более высокой жесткостью. В качестве примера можно провести сравнение этих двух операций:

• Сверление: квалитеты отверстия — 11-12, шероховатость поверхности — Rz 20 мкм.
• Зенкерование: квалитеты отверстия — 9-11, шероховатость — Ra 2,5 мкм.

Также зенкерование следует сравнить с зенковкой (развертыванием). Она может проводиться только после сверления и зенкерования. Предназначение зенковки заключается в ещё более точной обработки поверхности. Благодаря этому улучшаются квалитеты отверстия (до 6-9), а поверхность становится более чистой (Ra 1,25-0,25 мкм).

Работа с зенкерами по металлу

В домашних условиях для работы сгодится ручная или электрическая дрель. Но так как зенкерование — это операция, требующая точности, по возможности рекомендуется использовать специальное оборудование. Например:

• Токарные и сверлильные станки — применяются наиболее часто.
• Расточные аппараты — используются реже, как правило, для вторичных операций.
• Вертикальные или горизонтальные фрезерные устройства — редко, в основном на оборудовании с ЧПУ.
• Агрегатные станки — применяются сугубо на производстве, на линиях с узкоспециализированными автоматизированными операциями.

Для качественной обработки важно подобрать правильный металлорежущий инструмент . Для достижения этой цели учитывают следующие факторы:

• Размер инструмента зависит от глубины, диаметра и необходимой точности обработки отверстия.
• Тип оснастки определяется расположением отверстия, материалом самой детали, а также типом обработки.
• Материал металлорежущей оснастки следует подбирать исходя из материала детали и режима работы.

Также при работе с зенкерами следует учитывать тип обрабатываемого металла:

• Отливные отверстия. Чтобы зенкер получил первоначальное направление, их рекомендуется расточить резцом примерно на 5-10 мм в глубину.
• Сталь — обязательное применение смазочно-охлаждающих жидкостей.
• Цветные металлы и чугун — особых требований нет, но для качественной работы также следует воспользоваться СОЖ.

Зенкера по металлу позволят достичь хорошей точности и чистоты поверхности обрабатываемого отверстия. Для зенкерования в большинстве случаев можно обойтись обычной дрелью, но чтобы изготовить высокоточные изделия, потребуется специальный станок по металлу. Также нелишним будет акцентировать внимание на типе обрабатываемого материала и подборе правильного металлорежущего инструмента.

Конусное сверло по металлу. Как выбрать конусное сверло

Косвенным признаком качественного изделия будет являться его цена. К тому же по цвету металла можно будет сказать из материала и какой прочности изготовлен буравчик.

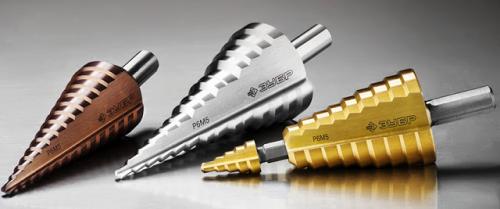

Ступенчатые изделия можно разделить по цвету на несколько групп по качеству:

1. Серый цвет говорит, что изделие сделано из стали, которая не подвергалась дополнительной обработке. Такие изделия имеют невысокую прочность.
2. Чёрный цвет указывает на закалку перегретым паром. Качество будет немного выше чем у серых собратьев, но и стоимость отличается в большую сторону.
3. Тёмно-золотистый цвет получается, если инструмент подвергался высокотемпературному отпуску. Процедура позволяет убрать чрезмерное напряжение в металле, что положительно сказывается на эксплуатационных характеристиках изделия.
4. Если конусное сверло имеет ярко-золотистый цвет, то по этому признаку можно идентифицировать наличие износостойкой поверхности состоящей из нитрида титана. Тип материала является самым
   прочным, но и стоимость будет в несколько раз выше, в сравнение с дешёвыми аналогами.

Кроме качества материала на финальную стоимость будет влиять диаметр приобретаемого инструмента.

Например:

• качественное ступенчатое сверло по металлу 4-32 мм будет стоить не менее 1000 рублей;
• если не требуется сверлить отверстия большого диаметра, то можно приобрести сверло 4-20 мм, стоимость которого при равном качестве будет примерно 500-600  руб.

Конусные буравчики отечественных производителей всегда стоят дешевле, но если существует возможность приобрести импортный инструмент, то следует это сделать. Несмотря на более высокую стоимость импортных изделий ресурс производителей, как Bosch, AEG, Irwin будет заметно выше, но только при приобретении оригинальной продукции.

Какие лучше ступенчатые сверла по металлу можно определить по отзывам в сети Интернет. Качественную информацию получить можно на специализированных форумах, где общаются специалисты применяющие конусные изделия в ежедневной работе.

Заточка инструмента

При длительном использовании даже качественные изделия могут затупиться. Каждому домашнему мастеру необходимо знать, как заточить ступенчатое сверло по металлу. Процедура сложная, кроме теоретических сведений нужно освоить практические навыки.

Для заточки конусного буравчика необходимо выполнить следующие действия:

• закрепить сверло в тисках:
• взять в руки небольшую болгарку с точильным кругом;
• аккуратно заточить режущие кромки, которые были повреждены.

Так удаётся восстановить работоспособность конусного инструмента самостоятельно.

https://www.youtube.com/watch?v=-ygg29QvwV8

Если имеется возможность обратиться к специалистам, то можно за небольшие деньги получить полное восстановление буравчика.

Как сверлить

Хорошо заточенным инструментом легко сделать высокоточные отверстия в металлическом листе толщиной до 4 мм.

Чтобы выполнить сверление правильно, желательно придерживаться рекомендаций:

• место для сверления намечается керном;
• сверло во время работы держится в строго перпендикулярном положении по отношению к плоскости металла;
• сверление металла производить на малых оборотах. Чем больший диаметр отверстия необходимо сделать, тем медленнее должен вращаться режущий инструмент. Идеально для выполнения данной задачи подходит шуруповёрт;
•  следует смазать сверло небольшим количеством машинного масла, чтобы снизить рабочую температура инструмента во время работы.

При соблюдении требований конусное изделие прослужит долго, без заточки.

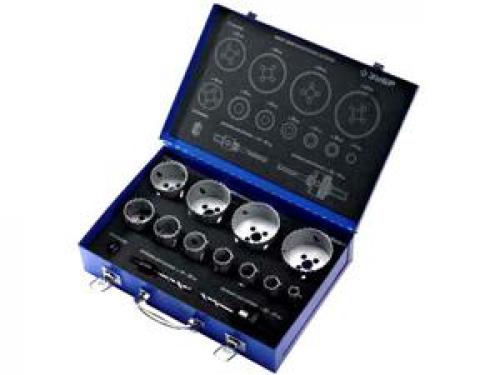

Коронка по металлу. Характеристики и параметры коронок по металлу

Создание отверстий разных диаметров на различных конструкциях и заготовках — простая задача для современных мастеров. Даже материалы с высокой плотностью такие как сталь и железобетон могут быть полноценно обработаны, если правильно выбраны оснастка и инструмент для работы. Коронки для сверления металла — эффективные резчики металла, особенно твердосплавные. Благодаря особой форме и структуре возможно быстро и качественно сделать заданное количество отверстий.

Описание и назначение

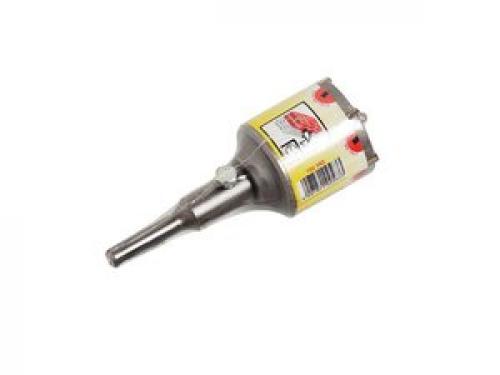

Коронки для сверления металла — специальные насадки для сверлильных инструментов, отверстия формирует механическое воздействие. Форма таких элементов напоминает отрезки труб или цилиндрические поршни. На рабочей кромке располагаются зубцы, посредством которых и производится резка целевых материалов. Иногда рабочую поверхность усиливает алмазное напыление, что существенно увеличивает их стойкость к износу. Дополнительного накернивания не понадобится как для обычных твердосплавных насадок, так и для корончатых сверл для дрели, что упрощает их хранение.

Суть в том, что коронки по металлу для дрели разработаны с крестовыми заточками центровочных сверл. Такое выполнение позволило не только сделать их износостойкими и прочными, но и дало возможность делать мгновенное центрирование в зоне обработки. На противоположной стороне относительно зубьев и напаек располагается посадочный разъем. Его предназначение — надежная фиксация насадки на основном инструменте (дрель, перфоратор).

Характеристики и параметры

Самая главная характеристика — диаметр изделий. Именно от него зависит размер будущих отверстий, получаемых с помощью тех или иных моделей. От диаметра зависят и другие параметры оснастки, в частности, тип фиксации и длина хвостовика. Стандартный диапазон диаметров в пределах 1,4 — 18 мм. Показатель глубины сверления может достигать 40 мм — такое максимальное значение для всех типовых монтажных коронок. При выборе следует обратить внимание на то, есть ли в комплекте центрирующее сверло. С его помощью можно сделать высокоточные разрезы без случайных отклонений в процессе работы.

В большинстве случаев коронка для металла 50 мм производится из комбинированных сплавов. Это значит, что в основании несущего цилиндра — твердосплавная сталь , а рабочая поверхность — победит.

Преимущества данных сверл

Если сравнивать этот тип сверл с обычными, то можно выделить ряд заметных преимуществ:

Конструкция выполнена так, что делать дырки можно по контурам; для работы не потребуются устройства с мощными приводами.
1. Кольцевые фрезы позволяют получать отверстия с шероховатой внутренней поверхностью, чего нельзя добиться, используя обычные инструменты.
2. Коронка по металлу может устанавливаться на разном оборудовании — не только на дрелях и сверлильных станках, но и на фрезерных и токарных.
3. С помощью таких сверл может проводиться и многоинструментальная обработка.
4. Площадь прикосновения сверла и обрабатываемой поверхности довольно заметна.
5. За один проход сверла можно удалить много обрабатываемых материалов.
6. Сверление отличается высокой производительностью.
7. Рабочий процесс можно охарактеризовать не только значительной скоростью, но и точностью выполнения.
8. Экономичность и эргономичность.
9. Незначительное количество шума при проведении обработки.

Критерии выбора

Недорогие сверла из быстрорежущей стали отличает значительная упругость, их применяют при работе с не слишком прочными стальными сплавами, если диаметр разрезов не превышает 30−35 мм. Особая конструкция позволяет избежать частых поломок.

Если диаметр разрезов должен превышать 35 мм или необходимо обработать стальные детали, обладающие повышенной прочностью, пользуются приспособлениями с твердосплавными напайками. Твердосплавные коронки имеют значительно высший рабочий ресурс, в отличие от инструментов из быстрорежущих сталей.

Важный критерий выбора — геометрия обрабатываемых изделий и характеристика материалов, из которых они производятся. Ведь для элементов разной толщины, сделанных из разных металлов, понадобятся неодинаковые инструменты.

Особенности маркировки

Маркировка, которая в обязательном порядке располагается на упаковках, позволяет узнать главные характеристики продукции. В частности, она содержит такие данные:

Торговая марка либо название компании-изготовителя.
1. Марка материала изготовления либо буквенные сокращения, посредством которых можно определить, что перед вами сверло для обработки металла, дерева, бетона.
2. Информация относительно геометрических параметров изделий, что позволяет понять, отверстия какого диаметра можно сделать с их помощью.

Перед окончательным выбором следует определить и предельную мощность, на которой ваш инструмент сможет осуществлять сверление с дополнительной оснасткой. Ведь аппарат должен преодолевать нагрузки, передаваемые непосредственно сверлом, и тепловую отдачу, которая возникает при трении коронки.

Видео ступенчатое сверло по металлу - тест драйв
