Чтобы радовать семью и друзей кулинарными шедеврами, стоит для начала правильно подобрать кухонную технику.

Встраиваемые духовки бывают:

1. Зависимыми, то есть устанавливается в гарнитур кухни рядом с варочной панелью.
2. Независимыми, которые размещают там, где удобно хозяйке.

Прибор может быть газовым либо электрическим. Любая печь имеет свои положительные качества. Кухонные встроенные духовки гораздо удобнее, чем монолитные плиты.

По способу монтажа

Печи, которые идут в сочетании с варочной панелью, — зависимые варианты. Независимые духовые шкафы автономны. Их можно поставить в любом месте мебели в кухне, где предпочтительнее хозяину. От установки строго под плитой многие отказываются, находя традиционный вариант неудобным.

По способу нагрева

Выбирая встроенную электропечь, прежде всего следует подобрать место для ее установки в кухне. Затем определяются с тем, какой нужен прибор по функциям и другим параметрам. Модели техники могут быть разные по способу нагрева.

В зависимости от источника нагрева оборудование делится на два вида:

1. Газовая духовка знакома большому числу хозяек. Плюсом этой техники является стоимость, которая ниже, чем у электрических аналогов. Из минусов можно выделить неравномерное поступление тепла внутри прибора (особенно для недорогих моделей) и вероятность утечки газа, которая может быть сведена на нет при соблюдении мер безопасности.
2. Электрическая духовка многофункциональна: в ней есть несколько режимов нагрева и выпекания. Плюс прибора — возможность двойной защиты от перегрева и возгорания. Но использование печи проблематично в квартирах с частыми перебоями в электропитании и ненадежной проводкой. Недостатком является высокая цена.

Установка духового шкафа в тумбу. Установка и подключение газовой духовки

Устанавливают газовый духовой шкаф по принципу, аналогичному тому, как с электрическим прибором. Нишу встроенной техники готовят так же. Таким же образом делают отступы от стен.

Отличия при подключении связаны с источником, от которого работает шкаф.

Приборы, работающие на газу, подключены к газовой магистрали с помощью гибкого шланга. Основное правило при этом – правильно обеспечить полноценную герметизацию мест соединений.

Как уже говорилось, что газовую установку лучше не устанавливать своими руками, если у вас нет соответствующего опыта, поэтому лучше обратитесь к специалистам.

При одновременном подключении к газовой трубе духовки и варочной панели, потребуется две ветки с разными кранами остановки подачи газа. Затем потребуется поставить за краном диэлектрическую прокладку, которая будет нужна для разрыва сети. Чтобы прибор соединить с центральным газоснабжением, нужна медная или стальная трубка или же сильфонный шланг.

В данном случае, трубу нужно поставить рядом с духовым шкафом, рекомендуется брать ½ дюймовую трубку с наружной резьбой. Газовые выводы большинства духовок предназначены именно под эти параметры.

Если вы используете сильфонный шланг, убедитесь, что он не касается движущих предметов, не допускайте его пережимов.

базовыми

После установки варочной панели и духовки нужно правильно настроить их работу, чтобы они работали как можно дольше. Потребуется отрегулировать максимально допустимый огонь горелки, контакты термопар, которые входят в запирающий клапан газоконтрольной системы приборов.

Алгоритм подключения газового прибора выглядит таким образом:

• Для начала следует включиться в общую систему. В месте, где на ответвлении газового провода располагается отсекающий кран, установите специальный тройник. Под резьбу дополнительно нужно положить достаточный слой пакли или ленточной обмотки, предварительно ее покрывают графитной смазкой или краской. К обоим отверстиям тройника нужно прикрутить сильфонные металлические шланги. И на каждый такой «рукав» требуется установить по одному крану с желтыми ручками.
• Присоедините духовой шкаф. Духовка к одному из шлангов подключается посредством накидной гайки с резиновой подкладкой, которую заранее нужно будет обильно смазать солидолом. А вторая подводка нужна для установки варочной поверхности.
• Проверяем герметичность. Когда вы закончите подключать духовку к газопроводу, обязательно проверьте, насколько надежно все соединено, чтобы не допустить неплотность газовой утечки. Проверку осуществляют просто – с помощью мыльного раствора, которым нужно обработать все стыки, а затем откройте газовые краны. Если шланги пускают так называемые пузыри, значит, на этих участках резьба прилегает плохо. Такие узлы нужно разобрать и установить заново, соблюдая все правила.
• Когда все соединения выполнены правильно, встраиваемую духовку ставят в нужную нишу, и затем фиксируют с помощью шурупов.

Установка духового шкафа на уголки. Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала. Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

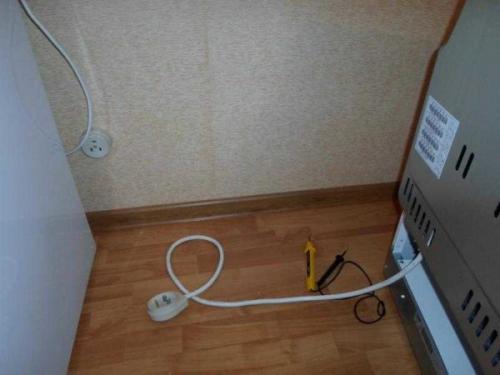

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно

Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

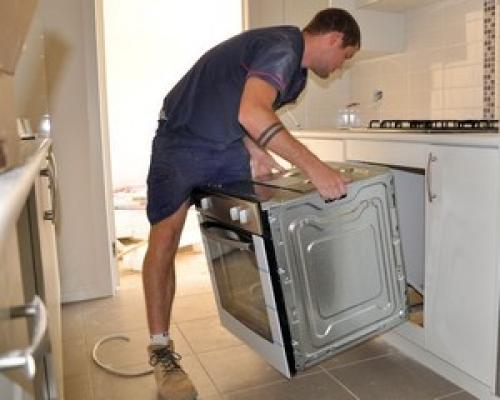

Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем

Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

На этом, собственно, все. Подключить духовой шкаф уже подключили, но не всем до конца понятны некоторые нюансы и, скорее всего, есть масса вопросов по электрической части. О них и поговорим дальше.

Установка встраиваемого духового шкафа bosch. Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

1. Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно. Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

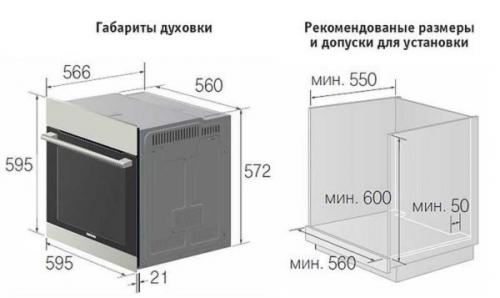

   Такого плана картинка будет в вашей инструкции с точными монтажными размерами

2. Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем. Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.

Как закрепить духовой шкаф. Подключение к электросети

Встраиваемые духовые шкафы отличаются высоким энергопотреблением, что предполагает прокладку дополнительного кабеля с увеличенным сечением. Оптимальным вариантом для большинства моделей будет жила на 2,5-4 мм.

Техника такого плана работает, как правило, с заземлением , где токоведущий кабель отводят к отдельному автомату. Последний должен иметь запас по мощности как минимум в 10%. Если монтаж происходит в многоквартирном доме, то оборудование заземляется на шину общего щитка.

Духовой шкаф нельзя подключать в обычную розетку

В частном секторе допускается подключение к специальным розеткам (европейского типа на три контакта), но только в том случае, если местная проводка имеет достаточно большое сечение. Если провода идут от распределительной коробки, а в качестве приёмника используется обычная розетка, то заземлять придётся вручную с оглядкой на цвет жилы и типы клемм.

Маркировка кабеля:

• зелёный – земля;
• коричневый – фаза;
• голубой – ноль.

Клеммы (литеры на контактах):

• РЕ – земля;
• L – фаза;
• N – ноль.

Нужно решить, как вы будете подключать прибор: напрямую к проводу или же в розетку. При выборе второго способа подключения вам понадобится вилка (обычной здесь не обойтись, из-за высокой мощности духовки) на 40А с заземлением. Ее нужно раскрутить. Затем зачистить трехжильный кабель. Синий и красный провода нужно подсоединить к контактным группам «фаза» и «ноль», а оставшийся белый закрепляем в разъеме «заземление» (цвета проводов могут быть разными). Собираем вилку, которую затем включаем в розетку, способную выдержать мощность электрической духовки.

Маркировка кабелей электрической духовки

Теперь духовку вставляем в нишу. Придерживаемся вышеописанных отступов. Далее, встроенный духовой шкаф нужно закрепить. Для этого открываем дверку устройства и находим отверстия для крепления. При помощи шуруповерта или крестовой отвертки и четырех саморезов прикручиваем электродуховку к стенкам ниши.
