Красный светодиод характеристики. Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

  • ширина запрещенной зоны должна быть близка к энергии кванта света;
  • полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Источник: https://mdmstroyproekt.ru/novosti/krasnyy-svetodiod-harakteristiki-sushchestvuyut-sleduyushchie-osnovnye-harakteristiki

Светодиоды характеристики, справочник. Что такое светодиод — подробное описание характеристик и типов

Светодиоды присутствуют везде: в домах, автомобилях, телефонах. С их помощью обеспечивается яркая подсветка экранов гаджетов, выпускаются экономичные источники освещения. Сейчас это незаменимые источники света. Рассмотрим устройство и технические характеристики основных видов светодиодов.

Что такое светодиод

Светодиод (от английского Light Emitting Diode, или LED) – это твердотельный электрический источник искусственного света, изготовленный из полупроводниковых материалов p- и n- проводимости. Используя несколько технологий – напыление через маски, травление, эпитаксиальное осаждение и пр., получают p-n переход.

В полупроводниковом материале p-типа носителями тока являются «дырки» – атомы кристалла полупроводника, у которых легированием специальными металлами создают нехватку электронов. В n-материалах носителями являются избыточные электроны в кристалле.

«Дырка» фактически неподвижна. Она имеет положительный заряд, равный заряду электрона. Электрон, «перескакивая» с внешней орбиты одного атома на внешнюю орбиту соседнего, передвигает в обратном направлении «дырку».

Принцип работы или что светится в светодиоде

Подключая к p-n переходу постоянное напряжение определенной величины и полярности, вызывают в переходе электрический ток в виде встречного потока носителей электрического заряда — «дырок» – положительных «частиц» и электронов – отрицательных. При встрече этих потоков в p-n-переходе происходит их рекомбинация или слияние. В «дырку» попадает свободный электрон с повышенной энергией, и она исчезает.

Схема работы светодиода.

Справа n-полупроводниковая часть кристалла, «обогащенная» свободными электронами, слева – p-полупроводниковая часть с положительными «частицами» – «дырками».

Энергия высвобождается в виде квантов света . Они эмитируются, т.е. излучаются из торца кристалла. Поток квантов попадает на отражатель. Его полированная поверхность отражает свет в нужном направлении. Особой конфигурацией поверхности формируют требуемую диаграмму направленности светового потока.

Схема получения света в p-n-переходе.

Напряжение для питания перехода прикладывается «+» – к аноду диода, а «-» – к катоду.

Конструкция

Устройство светодиода в вертикальном разрезе.

Сиреневым цветом изображена теплоотводящая подложка. Серыми трапециями – сечения светоотражающего рефлектора-отражателя кольцевой конфигурации из алюминия. В центре голубой – чип-кристалл светодиода с подключенными золотыми или серебряными проволочками, подпаянными к выводам анода и катода.

Виды светодиодов

Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.

По одной из них светодиоды по назначению группируют так:

  1. Индикаторные.
  2. Осветительные.

Индикаторные в своей группе делятся на следующие виды.

DIP-диоды

Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.

Вид ДИП-светодиода над печатной платой, видна пайка в металлизованные отверстия.

Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.

Один из типов – мигающий 2-мя цветами, имеет 3 вывода.

Straw Hat

Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.

Вариант ДИП-светодиода под названием Straw Hat или «соломенная шляпа».

Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

Super Flux “Piranha”

Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.

На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.

Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.

В результате получили светодиодный ретрофит лампы накаливания. Часто лампу некорректно называют светодиодной лампой накаливания.

Светодиод красный 5мм характеристики. Основные параметры светодиодов в светодиодных лампах, ленте, светильниках

При выборе светотехнического устройства необходимо принимать во внимание параметры установленных в нем светоизлучающих диодов. Рассмотрим главные характеристики.

Ток

Однокристальные светодиоды имеют среднюю величину рабочего тока в пределах 200 mA. В многокристальных чипах ток соответственно выше. Нестабильность тока, выдаваемого драйвером (блоком питания), негативно сказывается на интенсивности свечения и длительности службы. Увеличение тока является причиной повышения цветовой температуры и оттенка свечения чипа.

Напряжение

Для электропитания светодиодов используются специальные драйверы, обеспечивающие стабильность тока. Напряжение «плавает» в границах, отличающихся для различных моделей. В таблице ниже можно посмотреть виды светодиодов по напряжению.

ЦветДлина волныНапряжение
Инфракрасныйот 769 нмдо 1.9 В
Красный610-760 нмот 1.6 до 2.03 В
Оранжевый590-610 нмот 2.03 до 2.1 В
Желтый570-590 нмот 2.1 до 2.2 В
Зеленый500-570 нмот 2.2 до 3.5 В
Синий450-500 нмот 2.5 до 3.7 В
Фиолетовый400-450 нмот 2.8 до 4 В
УльтраФиолетовыйдо 400 нмот 3.1 до 4.4 В
Белыйширокий спектрот 3 до 3.7 В

А вот светодиодная лента запитывается стабилизированным напряжением. Токовая характеристика задается токоограничивающими резисторами.

Мощность

Этот параметр требуется для расчета нагрузки и подбора блока электропитания. Он вычисляется с помощью простой формулы P = U х I.

Мощность led может быть:

  • малой – менее 0,5 ватт;
  • средней – 0,5-3 ватта;
  • большой – от 3 ватт.

Световой поток

Светодиоды формируют световой поток с углом рассеивания 100-120 градусов. Для лучшей фокусировки излучения устанавливаются специальные купольные линзы.

Цветовая температура

От цветовой температуры светового излучения зависит комфортность зрительного восприятия искусственного светодиодного освещения. В продаже представлены линейки светоизлучающих диодов с разным оттенком белого свечения:

  • 2700-3500 Кельвинов – теплое;
  • 23500-5000 Кельвинов – нейтральное/дневное;
  • выше 5000 Кельвинов – холодное.

Габариты

Светодиоды различаются по типоразмеру и габаритам. Измерение длины и ширины изделия позволяет точно определить модификацию SMD-светодиода.

Светодиод АЛ307 характеристики. Особенности и технические характеристики светодиодов АЛ307

Диффузный светодиод АЛ307 впервые был выпущен советской промышленностью в 80-е годы прошлого века. Сегодня несмотря на существование более мощных аналогов, он нисколько не потерял актуальности, а напротив, весьма востребован во многих областях радиотехники. Рассмотрим, какими техническими характеристиками и особенностями обладают диоды этого типа, какие у них есть модификации, а также их размеры и цоколевку.

Инфракрасные излучающие диоды

Инфракрасные излучающие диоды – полупроводниковые кристаллы, спектр излучения которых находится в диапазоне невидимых невооруженному глазу наблюдателя длин волн от 760 до 1400 нм. Подобные светодиоды выпускаются в том числе и в серии АЛ307 модификации А. Среди их главных технических характеристик выделяются:

  1. Рабочий диапазон длин волн. Светодиоды некоторых производителей из-за размытости этого параметра подсвечивают небольшим красным оттенком.
  2. Номинальная сила тока, при котором проявляется заявленная светимость.
  3. Максимально допустимая сила тока.
  4. Прямое напряжение (для данной модификации светодиодов АЛ307, как правило, его значение не превышает 2 вольт).
  5. Обратное напряжение.

Светодиод АЛ307 характеристики. Особенности и технические характеристики светодиодов АЛ307

В большинстве случаев ИК-светодиоды применяются в пультах дистанционного управления для телевизоров, кондиционеров, проигрывателей. Также они используются в системе ночного

Технические характеристики

Светоизлучающие диоды категории АЛ307 характеризуются прежде всего малой себестоимостью и непревзойденными в своем роде техническими показателями:

  1. Номинальная сила тока – в рамках 10-20 мА.
  2. Рабочее напряжение – около 2-2,8 вольт (зависит от температуры цвета и выпуска партии).
  3. Угол светового излучения – 100 градусов.
  4. Диапазон нагрева окружающего пространства при нормальной функциональности – от -60 до +80С.
  5. Четыре оттенка свечения – красные 655 нм, желтые 590 нм, оранжевые 610 нм, зеленые 567 нм.
  6. Срок службы – до 15 тыс. часов.

Важно! Главное назначение светодиодов АЛ307 – индикация питания в приборах, а также создание более сложных индикаторных систем декоративной подсветки. Инфракрасными моделями оснащаются приборы дистанционного управления, датчики, сенсоры, линии связи фотонного типа, а также приемно-передающие установки.

Особенности и модификация

Категория светодиодов АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый. При этом они имеют цветной металлический, пластмассовый или металлостеклянный корпус, соответствующий спектру излучения – в рассеивающем или полностью прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще катода. Последний также может иметь небольшой срез.

В маркировке первая буква, идущая после числового значения «307», означает характерный цвет светового потока:

  1. Красный – А, Б, К, Л.
  2. Желтый – Д, Е, Ж.
  3. Оранжевый – О, Р, М.
  4. Зеленый – В, Г, Н, П.

Светодиод АЛ307 характеристики. Особенности и технические характеристики светодиодов АЛ307

Основные светотехнические параметры для существующих модификаций светодиода АЛ307 представлены в следующей таблице:

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

Размеры и цоколевка

Габариты и характеристики цоколевки светодиода серии АЛ307 представлены в следующей схеме:

Основные выводы

АЛ307 – это светодиод диффузионного типа, впервые выпущенный в 80-е гг. прошлого века и до сих пор изготавливаемый благодаря стабильности характеристик и низкой цене. Среди его главных параметров выделяются:

  1. Номинальный ток (10-20 мА).
  2. Рабочее напряжение (2-2,8 В).
  3. Угол излучения (до 100 град.).
  4. Рабочая температура (-60 – +80С).
  5. Цветовое разнообразие (красные, желтые, оранжевые, зеленые).
  6. Период эксплуатации (15 тыс. часов).

Существует также инфракрасная модификация светодиода АЛ307 А, излучающая в диапазоне волн 760-1400 нм. Сфера применения – индикация, декоративная подсветка, а ИК-версий – ночное видеонаблюдение, приборы и пульты дистанционного управления.

Если у вас есть информацию о том, где и как можно использовать светодиоды типа АЛ307, обязательно поделитесь ей в комментариях.

Характеристики светодиодов 2835. Светодиод 2835 smd технические характеристики

По внешнему виду светодиодная лампа smd 2835 очень похожа на светодиодную лампу smd 3528, но это разные изделия.

Эта лампа была выпущена в продажу совсем недавно, но уже сумела завоевать свою популярность, и даже потеснить некоторые модели. Для этого есть свои причины. По своим характеристикам она может превосходить их, при этом уступая им в цене почти на 25%.

Это произошло потому что они имеют меньший размер светодиодов, и на его производство затрачивается гораздо меньше материалов.

Название SMD 2835 расшифровывается как Surface Mounted Device — устройство поверхностного монтажа.

Параметрsmd 2835 0.09wsmd 2835 0.2wsmd 2835 0.5wsmd 2835 1w
Потребляемая мощность, Вт0.090.20.51
Световой поток, лм82050100
Угол излучения, градусов120120120120
Рабочее напряжение, В3.23.23.23.2
Рабочий ток, мА2560150300
Максимально допустимая температура корпуса, °С+60+80+80+110
Габариты, мм2.8 х 3.52.8 х 3.52.8 х 3.52.8 х 3.5

Угловой срез показывает, как расположен катод.

Почему светодиодные ленты со схожими размерами имеют несколько разных характеристик.

Объяснить это довольно просто, при выпуске изделий используют различные виды чипов или кристаллов. Несмотря на одинаковый размер корпуса, они отличаются по внутренней конструкции, которая характеризуется различным количеством световых источников.

У светодиода смд 2835, длина светового потока составляет от 20 до 22 люмпен, сила тока 60 мА. Это сходится с показателями лампы smd 5050. Светодиодная лента представляет из себя цепочку последовательно соединенных светодиодов. Один метр светодиодной ленты имеет потребляемую мощность – 14,4 Вт. Эти параметры также сходятся с параметрами модели smd 5050.

Стандарт варианты ничем не отличаются от дешевых SMD 3528 и их мощность 4,8Вт/м при световом потоке до 360 Лм/м.

Ленту премиум класса характеризует цветовой индекс, имеющий мощность не менее 94%, что превышает показатели диодов 5050 больше чем на 10%.

Характеристики светодиодов 5 мм. Виды, характеристики, маркировка SMD-светодиодов

Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов .

    Разновидности светодиодов

    Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов . Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

    Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

    Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

    В общем случае выделяют три типа светодиодов:

    1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

    2. SMD (их разнообразие мы рассмотрим в этой статье).

    3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

    СМД светодиоды используют в лампах с различными цоколями , прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

    Характеристики SMD светодиодов

    Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.

    Характеристики светодиодов 5 мм. Виды, характеристики, маркировка SMD-светодиодов

    SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

    К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

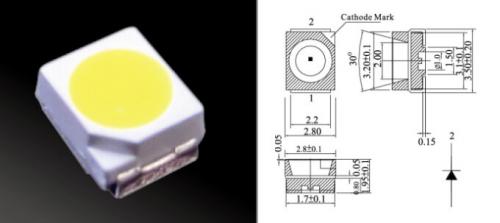

    SMD3528 технические характеристики

    Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

      ток – 20 мА;

      мощность – 0.06 Вт;

      световой поток – 5-7 лм;

      габариты – 3.5х2.8х1.4 мм;

      температура до 80 °C;

      на лицевой части корпуса есть срез – с этой стороны катод (минус).

    Характеристики светодиодов 5 мм. Виды, характеристики, маркировка SMD-светодиодов

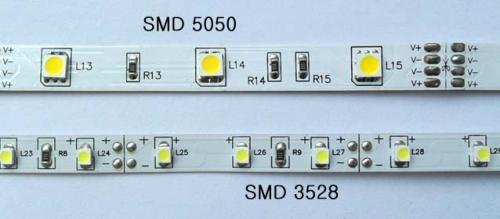

    В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

    SMD5050 технические характеристики

    Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.

    Характеристики светодиодов 5 мм. Виды, характеристики, маркировка SMD-светодиодов

    Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

    Сверхяркие светодиоды характеристики. Какие бывают сверхяркие светодиоды

    Сверхяркие светодиоды – это источники светодиодного освещения мощностью от 1 Ватта с силой тока 300 мА и выше, обладающие высокой яркостью свечения. Светодиод мощностью 10 Ватт получают при использовании 10 таких светоизлучающих диодов в виде матрицы.

    Сверхяркие светодиоды характеристики. Какие бывают сверхяркие светодиоды

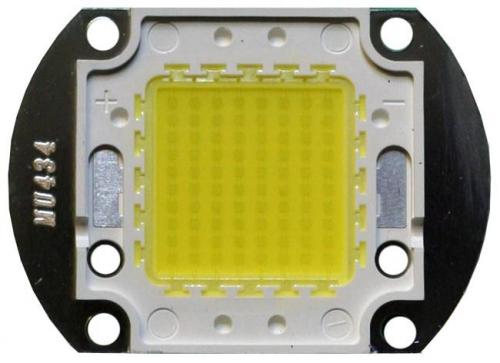

    Светодиодная матрица мощностью 80 Ватт.

    Как устроен сверхъяркий светодиод

    Ультраяркий светодиод имеет такую же конструкцию, как и обычный, c той лишь разницей, что светоизлучающие кристаллы в нем устанавливаются на специальное основание, а в мощном сверхъярком led в конструкции предусмотрен теплоотвод. Во всем остальном – это такой же светоизлучающий диод с p-n переходом, который в результате протекания электрического тока создает оптическое излучение.

    Разновидности

    Деление сверхярких  светодиодов на виды является довольно условным, т.к. каждый имеет свои уникальные характеристики.

    На сегодняшний день основными странами-производителями ультраярких светодиодов являются США (компания « CREE »), Тайвань (компания «Epistar») и, конечно же, Китай.

    Наиболее полную классификацию таких светоизлучающих диодов предоставила компания «CREE», в  соответствии с которой их можно разделить на следующие типы:

    • в стандартных корпусах круглого (3 и 5мм) или овального (4 и 5мм) сечения с двумя выводами STD (серии 374, 503, 512, 535, 4SM, 5SM и т.д.);
    • в корпусе типа P4 (« Пиранья ») (серии Р41, Р42, Р43);
    • в корпусах для поверхностного монтажа PLCC (серии LM1, LM3, LM4, LA1, LN6, LP6 и т.д.).

    Последняя группа led является наиболее разнообразной и востребованной. В нее входят светодиоды разных цветов с различным количеством кристаллов. Они также отличаются углами рассеивания и размерами.

    На фото показан внешний вид ультраярких и мощных светоизлучающих диодов согласно классификации фирмы «CREE».

    Сверхяркие светодиоды характеристики. Какие бывают сверхяркие светодиоды

    Мощные сверхяркие

    В отдельную группу можно выделить мощные сверхяркие светодиоды XLamp. Их главной конструктивной особенностью является наличие радиатора для отвода тепла, вызванного большим рабочим током (350мА и выше).

    Чем эффективнее отвод тепла – тем больше время работы сверхъяркого мощного светодиода.

    Данная группа имеет три варианта исполнения – XR, XP и MC. Они отличаются между собой формами и размерами корпусов. Именно они нашли широкое применение во внутреннем и наружном освещении автомобилей.

    Светодиоды SMD

    LED SMD также можно условно отнести к мощным сверхъярким светоизлучающим диодам. Они имеют несколько серий (3528, 5050,3014, 3020, 2835 и т.д.). Но самым востребованным на рынке светодиодного освещения является SMD 5050 .

    Он нашел широкое применение в светильниках благодаря белому цвету свечения. Мощность такого led может достигать 1Вт, поэтому его корпус имеет теплоотвод.

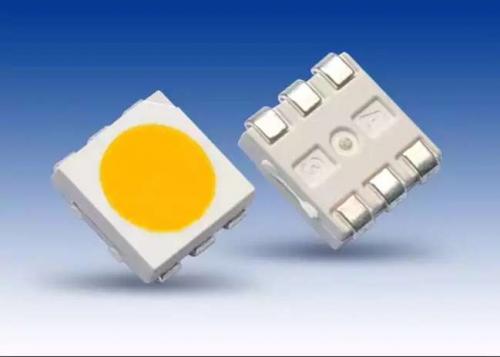

    На фото мы можем увидеть, как выглядит LED SMD 5050.

    Сверхяркие светодиоды характеристики. Какие бывают сверхяркие светодиоды

    Характеристики

    Самой важной из всех характеристик является рабочий ток. Ультраяркие мощные светодиоды работают на постоянном токе, и превышение его значения приводит к выходу из строя led. Средний рабочий ток сверхъяркого равняется 15 – 20мА, ток мощного ультраяркого светодиода может достигать и 1А.

    Рабочим напряжением (далее U) называют величину падения напряжения на светодиоде. Светоизлучающие диоды выпускаются с рабочим U равным 1,5 – 4 В. Диоды разных цветов имеют различное U(самое низкое имеют диоды инфракрасного цвета – 1,5-1,9В, а самое высокое – белый диод – 3-3,7В). Одним драйвером с постоянным выходным U = 12В возможно подключение, например, четырех светоизлучающих диодов с рабочим U = 3В или двенадцати светодиодов с рабочим U = 1В.

    Средний показатель мощности для ультраярких светодиодных источников составляет 0,2-0,3Вт, а для мощных сверхярких источников — 1 Вт.

    Если на коробке мощного светодиода указаны ток и напряжение, но не указана мощность, определить ее довольно легко,  перемножив указанные значения между собой.

    Для получения необходимой интерьерной подсветки важными показателями будут: цвет свечения, угол рассеивания, световой поток.

    Сверхяркие мощные светодиоды представлены в следующей цветовой гамме: янтарный, оранжевый,  синий, зеленый, красный и белый. В свою очередь белый цвет может выдавать холодный белый свет (5000 – 7000K), белый (3500-5000К), теплый белый (2700-3500К).

    Угол рассеивания варьируется от 15º до 120º в зависимости от типа. Самый маленький угол рассеивания имеет серия в стандартном корпусе круглого сечения, а самый большой – серия PLCC. Использование сверхярких светодиодов с разными углами рассеивания дает возможность расставлять необходимые акценты в интерьере.

    Световой поток играет важную роль для получения заданного уровня освещенности помещения.

    Особенности питания

    Перед подключением светодиода необходимо внимательно изучить, на какой ток и напряжение он рассчитан. Ультраяркие подключают через драйвер, который дает возможность стабилизировать ток, необходимый для нормальной работы LED. Драйвер с выходным напряжением 12В подключается к сети 220В.

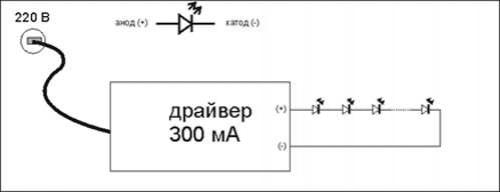

    Ниже приведена простейшая схема подключения нескольких светодиодов через драйвер.

    Сверхяркие светодиоды характеристики. Какие бывают сверхяркие светодиоды

    Мощность светодиодов таблица. Цветовая температура светодиодов

    Все диоды подразделяются по длине волны излучаемого света. Длина волны ( а следовательно и цвет ) зависит от материалов, используемых во время производства светодиодов.

    На 2015 год можно твердо утверждать о том, что мы можем получить абсолютное большинство цветов, не считая инфракрасного излучения и ультрафиолетового. Но нас все-таки интересуют диоды с белым свечением.

    Мы же собираемся делать устройства для освещения чего-либо? Более подробное описание о цветовых температурах и получении цветных диодов напишу позже.

    Сильно не вдаваясь в дебри опишу, каким образом получают белый цвет. Так скажем, для «чайников»). Ни в коем случае не хотел никого обидеть).

    1. Первый способ – белый цвет получают нанесением желтого люминофора на синие светодиоды (иногда ультрафиолетовые). За счет люминофора происходит «чудесное преобразование» синего цвета в белый. В этом случае начальная мощность чипов уменьшается.
    2. Второй – получение белого за счет смешения красного, зеленого и синего цветов. В нашем случае при использовании RGB метода для белого используют излучения красного, синего и зеленого светодиодов.

    Белые диоды разделяют на оттенки: теплые, нейтральные и холодные. Каждый из них имеет свою цветовую температуру: теплые – 2600-3700 К, нейтральные 3700-5000 К, 5000-10000 К. Ниже я приведу графическую картинку, в которой наглядно показано, какой цвет соответствует той или иной температуре.

    Опираясь на эту характеристику при выборе светодиодов мы можем получить первое представление того, КАК будет светить наш диод. На фото можно воочию увидеть какой цвет излучает каждый из оттенков.

    Хочется сразу предупредить тех, кто любит (привык) к цвету ламп накаливания. Используя теплые оттенки белого (вспомнился фильм про 50 оттенков серого))) стоит быть готовым к тому, что эффективность диода будет пропорционально снижаться с увеличением теплоты.

    По-русски, чем желтее цвет, тем меньше эффективность при одинаковых мощностях светодиодов. Т.е. если Вы возьмете 3 светодиода одинаковой мощности но трех оттенков, то наибольшее количество света будет от холодного, и далее по убыванию – нейтральный и теплый белый.

    Такое утверждение справедливое. Я провел не один эксперимент, собрал не один источник света. И при одинаковых характеристиках светодиодов чипы с более холодными оттенками на много эффективнее.

    И не смотря на то, что в помещениях негласно принято устанавливать лампы с теплым светом, а на улицах более холодного цвета я весь свой дом «утыкал чисто белыми» источниками света. Эффективность больше и никакого дискомфорта.

    Поэтому, опережая вопрос: какого свечения лампы вы посоветуете в квартиру? Отвечу. Мое, сугубо личное мнение – только нейтрально белые.

    Источник: https://stroika-i-remont.info/novosti/tablica-svetodiodov-s-harakteristikami-vidy-harakteristiki-markirovka-smd-svetodiodov
