Чертежи гриндера с размерами своими руками. Схема и принцип работы

Чертежи гриндера с размерами своими руками. Схема и принцип работы

Конструктивно любой ленточно-шлифовальный станок состоит из следующих элементов:

• электрический двигатель;
• шкив с закреплённым прямым роликом;
• натяжные ролики;
• поворотный прижимной механизм;
• абразивная лента;
• основание.

Для расширения функциональных возможностей агрегата отдельные конструкции имеют дополнительные элементы, позволяющие проводить работы с сильно загрязнёнными или подвергшимися глубокой коррозии поверхностями. В этом случае на ведущий вал двигателя устанавливается абразивный диск.

Самодельный гриндер собирается по аналогичной схеме, как и профессиональный.

Основным принципом работы такой шлифовальной машины является приведение в движение абразивной ленты с помощью системы роликов.

Она состоит из главного ролика, который является ведущим. Он закрепляется на валу двигателя. Остальные ролики являются второстепенными или ведомыми. Они имеют механизм регулировки, который позволяет изменять натяжение ленты. Для изменения угла наклона гриндер имеет механизм его регулировки.

Двигатель для гриндера выбирают исходя из перечня работ, которые планируется выполнять, производительности и степени нагрузки. На промышленную версию устанавливают двигатель, рассчитанный в соответствии с заданными параметрами. Он позволяет получить требуемую скорость ленты, а также бесперебойность работы длительное время. Величину этого параметра определяют обороты вала двигателя и размер шкива. Наиболее оптимальной скоростью движения ленты, считается скорость, около 30 м/сек. Для упрощения получения необходимых параметров разработана сводная таблица. С ее помощью можно найти нужную скорость движения ленты в зависимости от числа оборотов выбранного двигателя. Её можно точно рассчитать, используя известные формулы и данные таблицы.

В современной литературе и интернет порталах можно найти чертежи с размерами различных конструкций гриндеров. При выборе схемы и конструкции будущего устройства необходимо оценить свои возможности по приобретению или изготовлению каждого элемента такого агрегата. Например, какой электродвигатель планируется использовать. Определить необходимые габариты всего изделия. Какой тип ленты планируется применять в своей работе.

Сделать гриндер своими руками в домашних условиях. Самодельный гриндер. Важные моменты.

Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.

Габаритные размеры и конструкция

Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.

Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.

Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.

Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.

Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.

Чертежи гриндера с размерами своими руками из наждака. Как сделать гриндер своими руками : правила сборки

Перед началом самостоятельного конструирования шлифовального агрегата такого типа необходимо внимательно изучить последовательность действий, а также принять во внимание некоторые правила. Первым и наиболее важным этапом является подготовка к сборке гриндера. Рассмотрим, какие действия включает в себя этот пункт.

Чертеж с размерами гриндера – важный документ, от которого будут зависеть работоспособность и технические характеристики агрегата

В первую очередь следует составить подходящий чертеж. Следует помнить, что схема должна соответствовать конкретным эксплуатационным условиям. Чертеж можно составить самостоятельно. Второй вариант – загрузка готовой схемы из интернета. На профильных сайтах и форумах можно найти множество модификаций таких устройств, конструкция которых максимально подходит для домашней сборки.

Чем подробнее чертеж, тем лучше. Схема должна содержать детальное описание всех отдельных элементов конструкции с их размерами. Чертеж с габаритами – очень важный документ, от которого будут зависеть работоспособность и технические характеристики будущего станка. Поэтому стоит подходить к его составлению со всей серьезностью.

Самостоятельно можно выполнить разные варианты шлифовальных гриндеров. Помимо стационарных устройств, существуют и более простые типы (например, гриндер из болгарки своими руками). Чертеж и

Следующий момент, который стоит учесть, – подготовка всех необходимых деталей и инструментов для сборки агрегата. Для конструирования гриндера в домашних условиях потребуются следующие приспособления:

• электролобзик;

Для того чтобы изготовить гриндер, нужно понимать принцип работы станка

• дрель;
• болгарка.

Обратите внимание! При подборе инструментов необходимо учитывать, что конструкция гриндера предусматривает использование металлических деталей, а также их обработку.

Многие детали данного шлифовального оборудования трудно изготовить новичку. Поэтому рекомендуется детально изучить различные конструктивные элементы и их особенности. Не помешает также ознакомиться с чертежами и видео. Гриндер своими руками сделать гораздо проще, если есть возможность проконсультироваться с квалифицированным мастером, который сможет дать ценные рекомендации по этому вопросу.

Некоторые конструктивные элементы невозможно создать своими руками без использования токарного оборудования. Подобную работу необязательно делать самостоятельно. Для выполнения сложных деталей можно воспользоваться услугами профессионального токаря.

При изготовлении гриндера своими руками желательно учесть еще один важный момент. Наиболее эффективными считаются устройства, с помощью которых можно обрабатывать не только горизонтальные, но и вертикальные поверхности. Специалисты рекомендуют подбирать чертеж, позволяющий отшлифовывать заготовки под разными углами.

Изготовить своими руками можно разные варианты шлифовальных гриндеров

Гриндер своими руками: чертежи с размерами конструктивных элементов

Разработка соответствующей схемы является важнейшим подготовительным этапом. Чертеж можно заказать у квалифицированного мастера. В этом случае он будет максимально точным и позволит изготовить оборудование, которое прослужит не один год.

Как сделать гриндер своими руками? Чертежи, видео, а также фото гриндеров на различных этапах сборки – все это дает возможность самостоятельно выполнить качественный агрегат.

Второй вариант – загрузка схемы из Всемирной сети. В этом случае стоит знать, что некоторые чертежи, расположенные в интернете, не являются эффективными. Поэтому, перед тем как скачать ту или иную схему, рекомендуется ознакомиться с отзывами реальных людей, которые уже использовали ее для сборки ленточно-шлифовального оборудования.

Также рекомендуется сравнить схему, составленную самостоятельно, с другими чертежами с размерами гриндера своими руками. Видео, имеющие соответствующую тематику, позволяют быстрее понять все нюансы изготовления подобного агрегата. В интернете их огромное множество.

Чтобы станок прослужил долго, заказывать чертеж гриндера нужно у квалифицированного мастера

Схема должна быть точной и содержать наброски всех конструктивных элементов конструкции. В обязательном порядке указываются габариты отдельных деталей. И, наконец, готовую схему можно выложить на профильный форум и поинтересоваться о том, какие неточности она содержит. Возможно, что в этом случае удастся получить ценные советы по ее доработке.

Ролики для гриндера своими руками чертежи с размерами. Принципиальная схема конструкции гриндера и принцип его работы

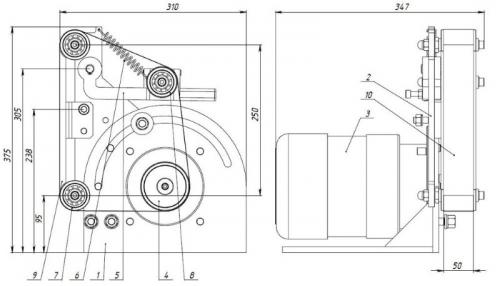

Чтобы собрать ленточный гриндер своими руками, необходимо хотя бы в общих чертах представлять его конструкцию. На самом деле в ней ничего сложного нет. Это обычное приводное устройство с несколькими роликами и шлифовальной лентой. Его можно сделать как из металла, так и из фанеры, или даже пластика. На рисунке изображён чертёж гриндера с размерами.

Устройство гриндера в чертеже

1. Основание.
2. Стойка.
3. Электродвигатель АИР 80А2.
4. Шкив.
5. Поворотный узел натяжного ролика.
6. Пружина растяжения.
7. Прямой ролик.
8. Натяжной ролик.
9. Металлический стол.
10. Шлифовальная лента.

Обычно в конструкцию шлифовальной машины входит столик с зажимными элементами, который чаще всего устанавливается на верстак или стационарную раму. Он может поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. В станине помещается либо ножной привод устройства, либо приводной мотор, который закрепляется непосредственно к гриндеру. Чаще всего в ход идёт хлам с «живым» мотором: старая дрель, болгарка, в сети множество примеров, где гриндер собран своими руками с использованием двигателя от стиральной машины.

Вопрос в том, были ли действительно «живые» моторы у гриндера, пока остаётся открытым. Заметим, что при написании статьи, даже в опытных целых, ни одной овцы не пострадало!

Интересный факт! Чем длиннее шлифовальная лента, тем мощнее двигатель для станка придётся искать.

Принцип работы гриндера несложен. С помощью мотора в действие приводится группа роликов, один из которых ведущий, остальные − ведомые. Под действием тяги начинает двигаться шлифовальная лента. Конструкция позволяет регулировать расположение ведомых роликов, что облегчает работу по шлифовке различных поверхностей.

Гриндер, особенно во время работы по дереву, сильно пылит, многие мастера приспосабливают для очищения поверхности во время работы специальные пылесосы или обдувочные механизмы

Со временем лента может растягиваться, для того, чтобы натяжение оставалось точным, предусмотрены разные системы натяжения: это может быть пружина, специальный фиксатор или самый обычный мебельный болт.

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если вы не любите носить защитные очки во время работы на станке, можно сделать специальное откидное стекло из акрила. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента стоит круглый наждачный камень».

Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя – какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Абразивная лента для гриндера − важнейшая деталь любой шлифовальной машины

Начинающему мастеру не лишним будет знать, что шлифовальные ленты различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм − по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

1. Лента обязательно должна быть на эластичной, тканевой основе, иначе она может не выдержать нагрузок и больно ударит вас по пузу и рукам.
2. Выдерживать предельные угловые скорости − не менее 1500 об/мин.
3. Обладать большой абразивной стойкостью.
4. Предельное относительное натяжение на разрыв – не менее 15%.

Видео как сделать ГРИНДЕР без токарки Размеры Чертежи Нюансы Homemade Grinder Drawing Dimensions
