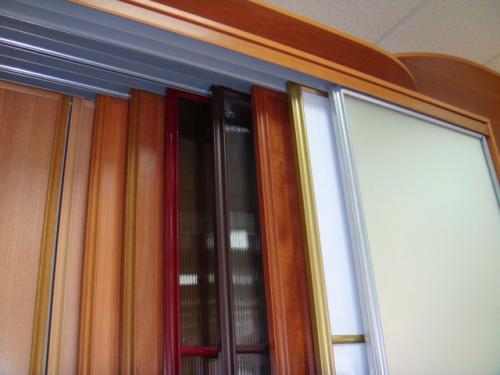

Благодаря особой системе открывания дверей, комплектация шкафа купе будет значительно отличаться от фурнитуры распашного аналога. Сегодня стандартный шкаф купе комплектуется такими видами элементов:

• профили – необходимы для эксплуатации дверей;
• направляющие – по ним передвигаются двери;
• ролики – колесики для движения створок;
• стопора – фиксаторы положения;
• уплотнители – позволяют двери не портить поверхность корпуса изнутри;
• раздвижная система – тип механизмов для работы створок.

Каждый из перечисленных видов стоит рассмотреть по отдельности, выделив главные особенности.

Уплотнитель

Стопор

Ролики

Раздвижные системы

Профили

Направляющие

Профили

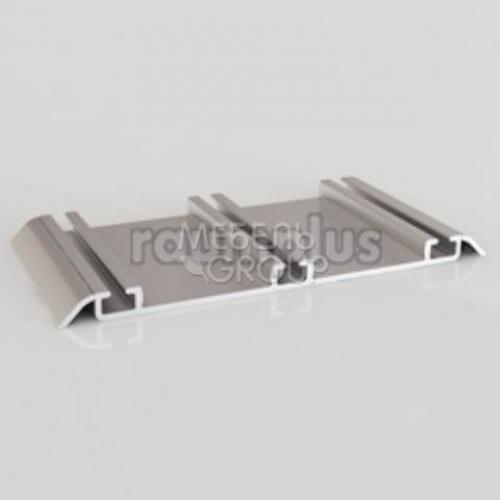

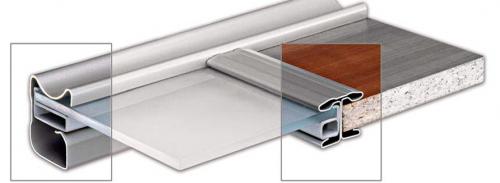

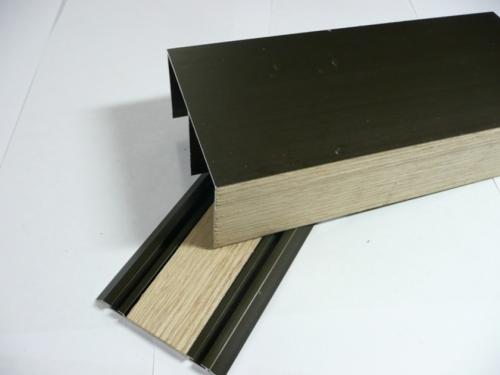

Современный рынок мебельной фурнитуры для шкафов купе классифицирует профили на 2 типа:

• стальной — имеет сравнительно низкую стоимость и зачастую используется для шкафов купе эконом класса или моделей отечественного производства. Внешне имеет ограниченную цветовую палитру, в связи, с чем постепенно теряет свою популярность;
• алюминиевый — представлен сразу двумя подвидами – профилем с анодированным покрытием, а также вариантом в оболочке ПВХ. Такие профили долговечны, имеют малый вес и большой ассортимент. Алюминиевые детали производят в большой цветовой гамме и текстуре, поэтому подобрать оттенок под изделие не составит труда.

Алюминиевый

Стальной

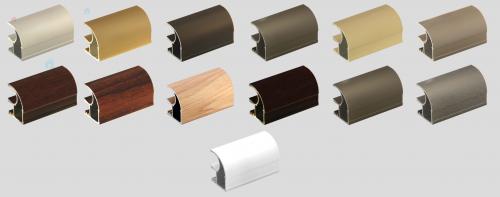

Профили для раздвижных дверей из алюминия с анодированным покрытием обладают особо твердой поверхностью, из-за чего считаются долговечными и устойчивыми к механическим повреждениям. Такое изделие не царапается и не выгорает на солнце.

Если за цель ставится беззвучная работа шкафа и створок – лучше отдать предпочтение профилю из алюминия в ПВХ.

Направляющие

Данные детали поставляются в количестве 2 шт. на одно изделие. Одна из них устанавливается на верхнюю панель купе, другая монтируется на нижнюю планку. В пространстве между направляющими располагается дверь, по которым она двигается. Согласно материалам изготовления, направляющие выпускаются из пластика, алюминия и стали.

Отличными характеристиками обладают алюминиевые направляющие: они эргономичны и эстетичны, имеют широкую цветовую гамму. Несмотря на сравнительно высокую стоимость, такие элементы долговечны.

Направляющие для дверного механизма бывают:

• однополосными;
• двухполосными;
• трехполосными.

Данный показатель зависит от типа механизма и количества створок в шкафу. Верхние направляющие также имеют несколько рядов по количеству дверей. Устанавливаются данные детали с помощью саморезов по дереву.

Двухполозная

Трехполозная

Однополозная

Ролики

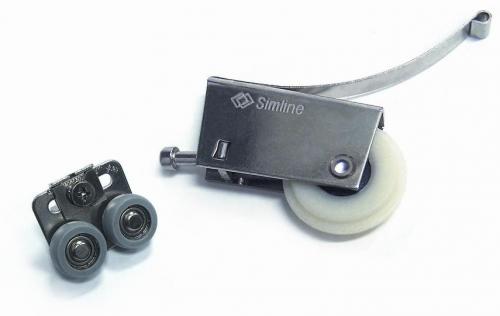

За передвижение створок по планке корпуса отвечают качественные ролики. Они состоят из основания и колесиков, которые ходят по направляющим. Насколько высоким будет качество роликов, настолько плавно и мягко будет эксплуатироваться дверь. Большинство элементов оснащается подшипниками для предотвращения шума.

Ролики для шкафа выпускаются в двух вариантах:

• асимметрия — такое приспособление используется для передвижения двери по нижней направляющей. Вся опора створки приходится на нижнее колесо, верхнее является поддерживающим. Такой ролик подходит для раздвижных дверей шкафа с открытой ручкой. Сама деталь может регулироваться по высоте;
• симметрия — такой вариант устанавливается в системах с закрытой ручкой шкафа. Элементы могут быть вмонтированы в изделие с зеркальными, стеклянными или пластиковыми фасадами.

При подборке роликов стоит обратить внимание на их качество: симметричные элементы позволяют установить дверь без перекосов, обеспечивая ей слаженную и четкую работу.

Системы раздвижных дверей для шкафов купе разновидности. Как работают раздвижные системы шкафа-купе

Понятие «шкаф-купе» означает специальный раздвижной механизм полотен, который открывает дверцы мебели, плавно сдвигая их по одной плоскости. От особенностей и качества таких механизмов зависит срок эксплуатации, комфорт использования и способ монтажа мебели.

Современные шкафы-купе комплектуются двумя видами раздвижных систем.

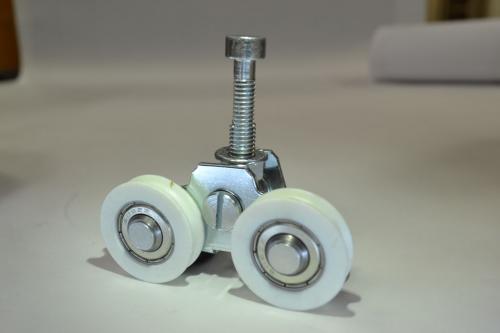

Опорные

Это достаточно надежная конструкция, которая выдерживает наибольшую нагрузку

Состоит из верхнего и нижнего профилей, закрепленных внутри каркаса мебели. Внутри находятся скрытые рельсовые направляющие , по которым двигаются ролики с дверными полотнами. Основная нагрузка приходится на нижний профиль, верхний — выполняет поддерживающую и направляющую функцию.

Минусы: открытый нижний рельс, в котором скапливаются пыль и мусор, скрадывается глубина внутреннего пространства мебели до 10 см. У бюджетных вариантов возможно выскакивание дверей из нижнего рельса.

В опорных системах основная нагрузка приходится на нижний ролик

Подвесные

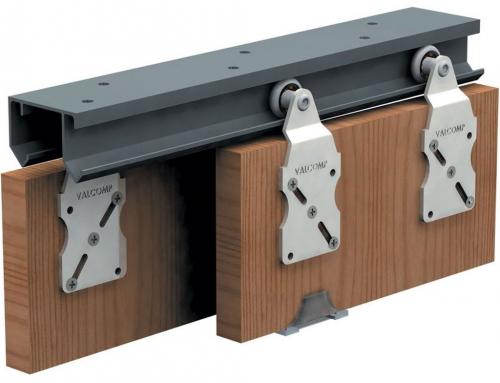

В случае монтажа подвесного каркаса устанавливается только верхний профиль. Полотно также двигается с помощью роликов , только в подвешенном состоянии по верхнему рельсу. Вся нагрузка приходится на верхний профиль, к нижнему каркасу крепится фиксирующий элемент.

Преимущества: отсутствие видимого нижнего рельса, экономия внутреннего пространства, относительно плавный ход.

На подвесную систему нельзя устанавливать слишком тяжелые двери

Минусы: сложность монтажа подвеса во встраиваемые шкафы, выдерживают меньшую нагрузку, чем опорные системы.

В бюджетных вариантах верхние ролики быстро изнашиваются, двери открываются плохо, покачиваются в разные стороны и постепенно выходят из строя. Попытка сэкономить может обойтись дороже.

Профиль для шкафов купе. Какие бывают профили для шкафов купе?

«Заверните два!» Комплекты профиля для шкафов-купе

К нам в компанию часто поступают запросы купить алюминиевый профиль для монтажа дверей-купе в нарезку, комплектом на двух- или трехдверный шкаф с прикрепленной инструкцией для самостоятельной сборки. Обычно мы перенаправляем такие запросы к нашим постоянным партнерам в регионах, поскольку сами продаем профиль только оптом. И уже наши партнеры спрашивают, какие готовые комплекты профиля для шкафов-купе ходовые и востребованы рынком. Поэтому мы написали эту статью, чтобы помочь и партнерам сформировать комплекты PREMIAL®, и мебельным мастерам, которые собирают шкафы-купе на заказ, и любителям из серии «сделай сам», которые с удовольствием учатся собирать двери-купе по роликам youtube.

Сборочные комплекты

Систему алюминиевого шкафного профиля PREMIAL® легко предложить индивидуальными готовыми комплектами с подходящей фурнитурой. В “скрутку” включаются профили-ручки и горизонтальные профили, направляющие, стопоры, уплотнители, ролики с крепежом и ворс.

Подобные комплекты минимизируют неликвидные остатки как у продавцов профиля, так и у мебельного производителя. Комплекты не сложно продавать в розницу, они пользуются неизменным спросом. И мастерам не придется думать, как привезти и распилить пятиметровые профили в нужный размер, чтобы собрать шкаф-купе дома самому.

Комплекты для дверей-купе

Сборочные комплекты PREMIAL® подходят для установки нескольких дверей-купе в проем шириной до 5,8 м и высотой до 3 м. Из комплектов собираются двери шириной до 1,5 м с ограничением веса двери до 160 кг.

Состав комплекта

Для раздвижных дверей требуется целая система профиля и фурнитуры:

• Ручка — вертикальный профиль — закрытая (симметричная) или открытая (асимметричная).
• Рамка – верхний и нижний профиль (горизонты двери).
• Направляющие — верхний и нижний треки.
• Ролики — верхние и нижние, с саморезами и сборочными винтами.
• Фурнитура — стальной нижний стопор, буферный шлегель, силиконовый уплотнитель и др.

Если двери шкафа в проекте комбинированные, будут делиться на зоны из разнородного материала и цвета, то в комплект двери нужно будет включить разделители или средний профиль (импост).

Дополнительно могут быть полезны: держатели-защелки шлегеля, стопоры верхние самоклеящиеся, доводчики — их приобретают отдельно.

Предельные размеры профиля

Размерный ряд нарезки ограничен длиной профиля и особенностями технологии изготовления алюминиевого профиля. В частности, при анодировании алюминиевый профиль (в матовых декорах золото, хром, бронза и шампань) с края — в месте крепления зацепа — не обрабатывается.

Поэтому анодированный профиль, который наиболее популярен, при номинальной длине направляющих и горизонтов 5900 мм за вычетом технологического остатка имеет чистый фактический размер 5830 мм. Аналогично, ручка-профиль при декларируемых размерах 5400 мм и 4800 мм имеет реальный рабочий размер 5330 мм и 4730 мм соответственно.

Востребованные варианты нарезки профиля

Нарезка горизонтального профиля

Многолетний опыт работы с комплектующими для изготовления шкафов-купе подсказывает полезные размеры нарезки горизонтального профиля:

• 1455 мм (1:4)
• 1930 мм (1:3)
• 2915 мм (1:2)
• 3930 мм (1:1,5)
• 5830 мм (1:1)

Соответственно, один профиль длиной 5830 мм можно нарезать либо на четыре длины по 1455 мм, либо на три длины по 1930мм, либо на две длины 2915 мм, либо на длину 1930 мм и длину 3930 мм.

Варианты нарезки вертикального профиля

Учитывая, что вертикальный профиль производится также с технологическим остатком, размерный ряд нарезки профилей-ручек целесообразен в следующих вариантах:

• Ручка 4730 мм — 2365 мм (1:2)
• Ручка 5330 мм — 2665 мм (1:2)

При этом нужно понимать, что обычно одна полноразмерная ручка — одна дверь, поэтому нарезка 1:2 (пополам) оптимальна для перевозки грузовым транспортом и не несет технологического смысла при изготовлении.

Варианты нарезки разделительного профиля

Средний, разделительный профиль может быть нарезан в пропорции 1:2 при длине 5900 (5830) мм, что дает комплектный размер 2915 мм.

Существенное правило выбора комплекта: размер проема заказчика должен быть менее или равен длине нарезки профиля.

П ≤ К

Пример для двухполозной направляющей

Высота проема 2460 мм, ширина — 1590 мм. Заказчику требуется 2 двери.

Руководствуясь правилом выбора комплекта, подбираем подходящий комплект горизонтальных профилей — при ширине 1590 мм подойдет комплект 1:3 1930 мм.

При заданной в условиях высоте проема подходящим вариантом профиль-ручки будет нарезка 1:2 длины 5330 мм — 2665 мм.

Учитывая, что нам нужно 2 двери, в комплект включаем 2 комплекта роликов, 2 стопора, а также 10 м.п. шлегеля.

Пример для однополозной направляющей

Высота проема 2310 мм, ширина проема 2100 мм. Заказчику нужны 2 раздвижные двери шириной 700 мм на однополозной направляющей.

Учитывая правило выбора комплекта, к заданному проему нам потребуется

• 2 штуки ручки-профиль 4730 мм (1:1) или 4 ручки в пропорции 1:2 по 2365 мм,
• 2 штуки горизонтального профиля 725 мм (1:8),
• одинарная направляющая 1:2 (2915 мм),
• 2 комплекта роликов, 2 стопора, 10 п.м. шлегеля.

О преимуществах сборочных комплектов

Экономия

Покупая профиль комплектами на рассчитанное количество дверей, мебельщик экономит. Комплекты — это минимальные обрезки профиля при сохранении оптовой цены.

Присадка

Комплекты исключают несовпадения профиля и фурнитуры при покупке комплектующих по отдельности или у разных поставщиков. Гарантирована точная присадка ролика под ручку и нижний горизонт. Также сэкономит время и нервы комплектность остальной фурнитуры и импостов.

Установка нижней направляющей шкафа-купе. Установка раздвижной системы шкафа-купе

Вот мы и добрались до завершающей стадии сборки. Сегодня мы установим один механизм, благодаря которому это изделие и называют шкафом купе – раздвижную систему.

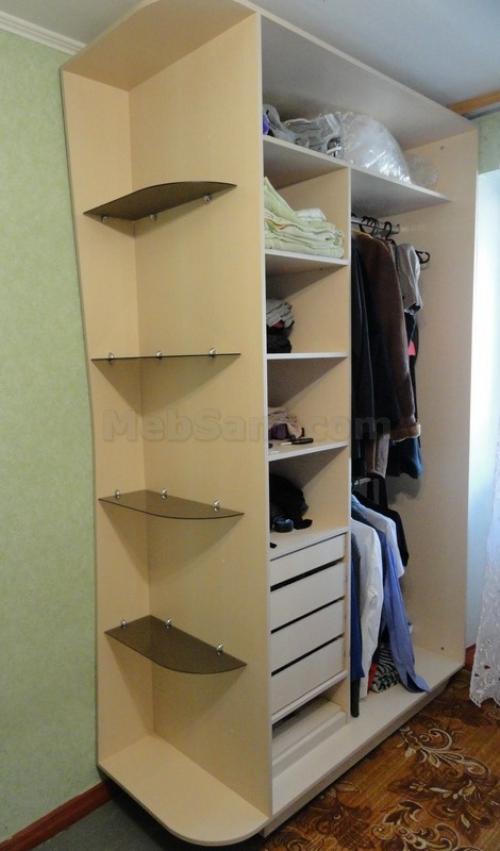

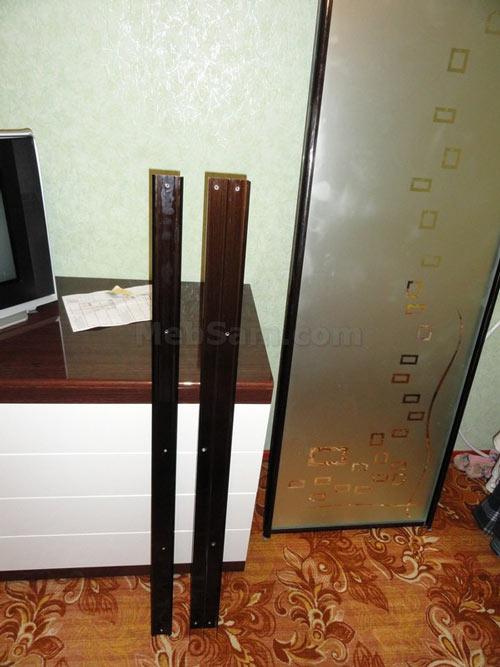

Итак, что мы имеем. У нас есть полностью, но без системы. Фактический размер проема под установку составил H 2318 мм (высота) на L 1320 мм (по верхней ширине) и L 2315 мм (по нижней ширине). По чертежу этот размер был  H 2318 мм на L 1318 мм.Как видим, фактическая ширина у нас немного отличается от запланированной. На +2 мм (по верхней ширине), и на -3 мм (по нижней ширине). Но в этом нет ни чего страшного. Систему заказываем по запланированному проему H 2318 мм на L 1318 мм.

Заказываем раздвижную систему

Заказать раздвижную систему в своем городе Вы можете в любом магазине, который занимается продажей мебельной фурнитуры и мебельным крепежом. Но я бы посоветовал Вам найти минимум пять таких магазинов и в каждом узнать стоимость, предварительно дав им. Таким образом, Вы выберете и приобретете систему по минимальной стоимости.

Можете воспользоваться нашимидля шкафа купе.

У меня заказ получился такой:

• Система – Lika (Тип – открытый)
• Проем 2318-1318
• Количество дверей – 2шт
• Цвет профиля – Венге
• Наполнение – Зеркало

Здесь же мне посоветовали фирму, которая занимается порезкой и пескоструйной обработкой зеркал, а так же сборкой дверей для шкафа купе.

Их услуги по сборке составили 12 у.е. за обе двери. Так как в квартире у меня нет свободного места для, меня это устроило, и после пескоструйной обработки, они сразу же заклеили заднюю стенку оракалом и собрали двери.

В этом есть и еще один плюс. В собранном виде двери купе гораздо легче транспортировать, и вероятность разбить зеркала сводится к нулю.

Установка направляющих

Размеры направляющих должны быть равными, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.

В первую очередь необходимо установить верхнюю направляющую.

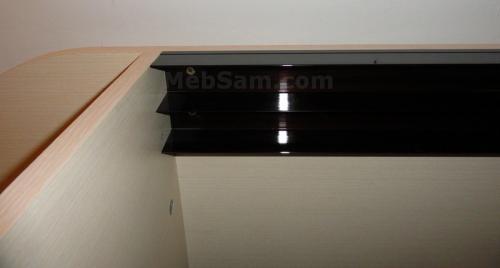

Монтаж верхней направляющей

Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.

Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).

Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.

Монтаж нижней направляющей

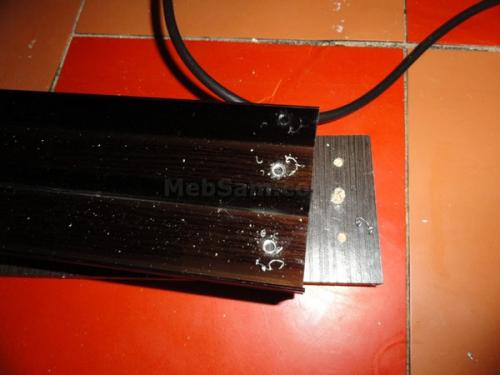

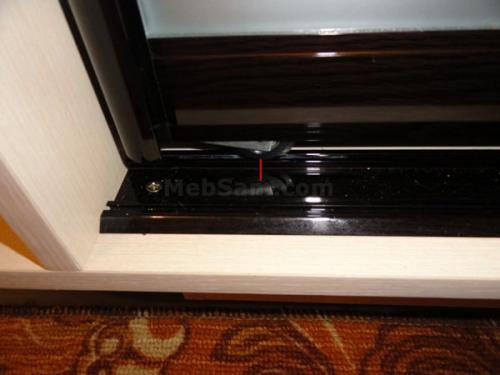

Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.

Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:

• Просто положите направляющую в шкаф
• Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
• Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)

Естественно, сам шкаф до этого уже должен быть выставлен по уровню.

Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.

Установка стопора (фиксатора)

Стопор нужен для того, чтобы дверь фиксировалась в закрытом положении и плотно держалась, не образуя щели с касающейся боковиной.

Как установить

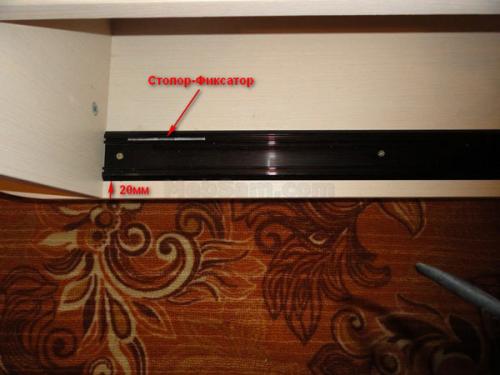

Устанавливают их в паз нижней направляющей (там, где ходит колесо), по одному стопору на каждую дверь.

Заводим по одному стопору в каждый паз, прикручиваем нижнюю направляющую, устанавливаем двери и регулируем фиксаторы, добиваемся плотного закрывания.

Для того чтобы точно поставить фиксатор в нужном месте, полностью закройте двери купе и внизу на направляющей отметьте центр колеса, туда же и устанавливаем стопор, центром по отметке. Двигать стопор в пазу можно плоской отверткой.

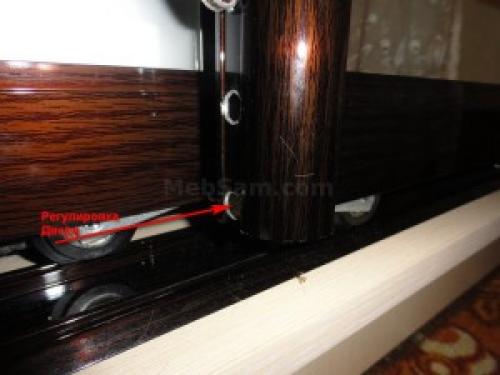

Регулировка дверей шкафа купе

Для того чтобы они равномерно прилегали к боковине (как по верху, так и по низу), не образуя при этом щелей, нижние колеса оснащены регулировочным винтом.

Для регулировки понадобится ключ шестигранник 4 мм.

Если нужно опустить правый угол, регулируем правое колесо, крутим против часовой стрелки, если поднять – крутим по часовой стрелке.

Таким образом добиваемся плотного пролегания двери к боковинам.

Наклейка буферной ленты

Буферная лента нужна обязательно, она будет защищать внутреннее пространство шкафа от пыли, а также смягчать удары двери об боковину при закрывании.

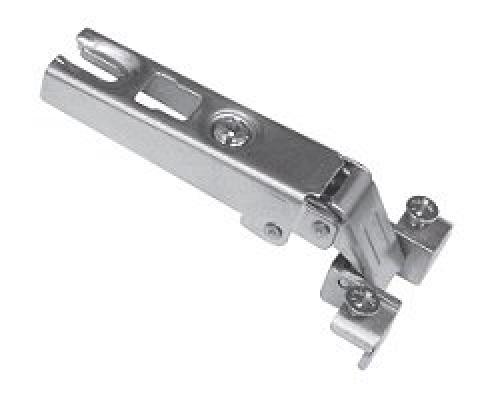

Виды мебельных петель и их назначение. Виды мебельных петель по конструкции

Петель, навесов, используемых для крепления распашной дверцы к коробу шкафа или тумбы, существует множество. В основном в современном мебельном производстве используют четырехшарнирные петли , позволяющие регулировать фасад сразу в трех плоскостях:

• выше/ниже,
• влево/вправо,
• к фасаду/от фасада.

Все они состоят из двух соединяющихся между собой частей – чаши с коленом и ответной планки . Нередко ответную планку называют крепежной или монтажной. В данной статье речь пойдет именно о четырехшарнирных петлях.

Другие виды мебельных петель можно объединить в одну большую группу как «безчашные».

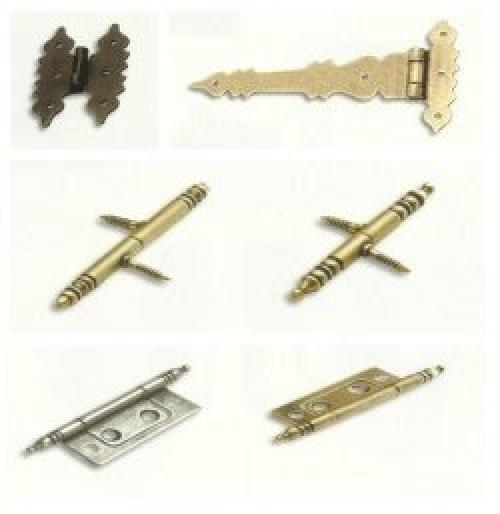

Прежде всего, это всем известные по крепежу межкомнатных дверей и фасадов в старой мебели рояльные, карточные, штырьевые, пяточковые петли . В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешниц к базе, подвижных ножек в столах-книжках . Для обычных шкафов используют латунные декоративные петли в качестве дополнительного декора .

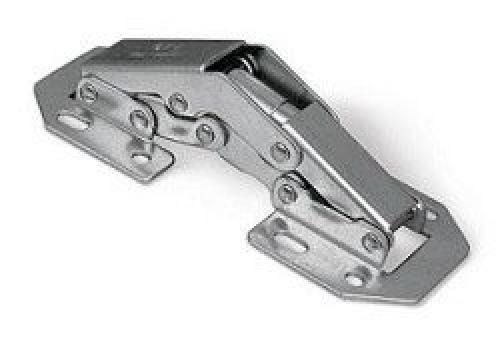

Накладные петли, не требующие сверления фасада . Здорово выручают, когда толщина материала, выбранного для фасада, не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток таких петель один – жесткое крепление, не допускающие регулировки в трех плоскостях, как у четырехшарнирных.

Петли для крепежа специфичных фасадов . Например, сборные фасады из алюминиевой рамки разной ширины устанавливаются на специальные петли – приобрести их можно вместе с профилем. Обратите внимание, что также как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, предназначенными для угловых шкафов 45, 135, 180 градусов и фасадов, закрывающих полторца корпуса.
