Встроенные в столешницы варочные панели довольно активно вытесняют с рынка традиционные электрические плиты. Широкий набор функций, современный внешний вид, безопасность и простота в эксплуатации привлекают к себе все большее количество пользователей. Но не все из них знают, что иногда такие панели вызывают много сложностей при установке и не всегда рекомендуются специалистами к использованию.

Существующие технические требования

Настоятельно советуем перед принятием решения о приобретении варочной плиты проанализировать индивидуальные возможности.

1. Тип электрических сетей. Они могут быть современными с заземлением и нулевым проводом или старого образца только с нулевым проводом. Такие электрические проводки не соответствуют существующим требованиям по безопасности эксплуатации электрических приборов. Особенно тех, которые могут иметь прямые контакты с жидкостями. Варочные плиты относятся к таким аппаратам.
2. Мощность. В зависимости от числа панелей изменяется мощность, в среднем она составляет 5-7 кВт, некоторые модели могут иметь мощность 10 кВт. Это очень большая дополнительная нагрузка на сети, старые проводки ее не выдерживают. Интересно знать, что в домах, построенных 30 лет и более тому назад, электрическая проводка и все УЗО рассчитывались на общую мощность 3 кВт. Провода алюминиевые, в распределительных коробках скрутки, заземления нет. Такие проводки не могут выдерживать значительного увеличения нагрузок.
3. Необходимость получать разрешение от владельцев энергетических сетей. Это вызвано тем, что не все трансформаторы высокого напряжения имеют большой запас по резервной мощности, резкое увеличение потребителей может стать причиной возникновения аварийных ситуаций.

Как подключить варочную панель и духовой шкаф к одной розетке. Подключение духового шкафа и панели к розетке

Если ваши друзья подарили вам духовой шкаф и варочную панель с раздельным питанием, но забыли рассказать о том, как правильно подключить их, то вы можете узнать об этом на этой странице.

Даже детям и банковским служащим известно, что для подключения электроприборов нужна розетка.

Кто-то возразит, что можно лишь соединить провода, идущие от варочной панели и духового шкафа скрутив их, и зажать клеммами с электрическим кабелем идущего от щитка, но мы знаем, что наши электроприборы достойны большего. Они достойны качественной розетки, имеющей простое преимущество перед скруткой. Преимущество это состоит в быстром разъеме соединения и качественном контакте.

Какая же розетка потребуется для того, чтобы подключить и духовой шкаф и варочную панель? Решение простое, и оно нашло свое выражение в фотографии ниже.

Расположение розетки

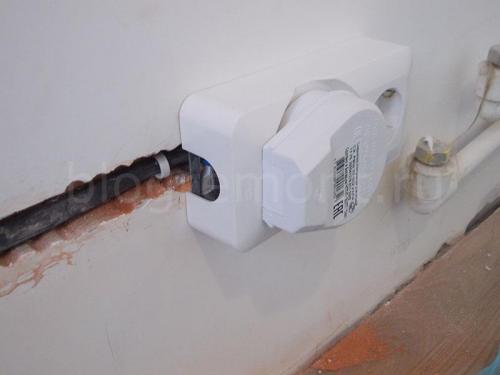

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой – духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там. Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Подключение двухфазной варочной панели к однофазной сети. Подключение к однофазной сети

Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В. Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки). Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.

Небольшая панелька с выводами может выступать над поверхностью, а может быть утопленной

Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:

• три фазных провода вместе (L1, L2, L3);
• две нейтрали N1 и N2;
• земляной (зеленый) провод соединяется с землей.

Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.

Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В

Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм². Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.

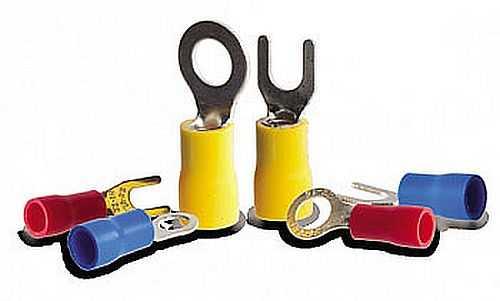

Медные изолированные наконечники

При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже. Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя.

Схема подключения варочной панели к однофазной сети

Если проводов от счетчика приходит всего два, поступить можно двумя способами:

1. сделать отдельный контур заземления
2. «земляной» выход вообще не использовать.

Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.

Как подключить варочную панель 4 провода

Многие модели Electrolux (Электролюкс) и Zanussi (Занусси) идут с установленным шнуром. Вроде это хорошо, но в нем четыре провода: ноль, земля и два фазных (черный и коричневый). Если в квартире их три — непонятно, какие и куда девать: подключение четырехжильного провода от варочной панели имеет свои нюансы.

Как подключить, если с варочной поверхности приходит 4 провода, а в розетке их три

В этом случае тоже добираетесь до места расположения клемм на тыльной стороне корпуса. Крышка в таких моделях пластиковая, и не на болтах, а на клипсах. Просто поддеваете ее отверткой.

Открыв коробку, ищите выход «земля» (желто-зеленого цвета). Возле него лежит перемычка на два входа. Берете ее и объединяете два фазных выхода — L1 и L2 (подключены проводники черного и коричневого цвета). Просто немного ослабив контакты (повернув винты отверткой), подсовываете перемычку, после контакты затягиваете. Все остальное без изменений. В дальнейшем, при подключении вилки, используете только коричневый провод, а черный хорошо заизолируйте (лучше — термоусадочной трубкой).

Варочная панель индукционная и электрическая одновременно. Электрические варочные панели

Классическая электрическая плита теперь выглядит не так, как мы помним с детства: выпуклые «блины» встречаются редко, да и сама плита стала удобнее в использовании.

Как работает плита. Под каждой конфоркой тут расположен один или несколько нагревательных элементов — когда плиту включают, на нужный элемент начинает поступать электричество, и конфорка нагревается.

Посуда нагревается вместе с содержимым — обычно медленно, в мощных плитах побыстрее, но все равно вода закипает как минимум за 5—6 минут. После выключения конфорка остывает медленно.

Типы нагревательных элементов. В электрических плитах используют один из трех вариантов:

1. Ленточные, или  — такие встречаются чаще всего. Они оптимальны по скорости нагрева и остывания, а также потребления энергии. Иногда в характеристиках варочных панелей вообще не указывают тип нагрева, но имеют в виду
2. Спиральные, или рапидные — самый дешевый и простой вариант нагрева.
3. Галогеновые — вместо нагревательных спиралей в панель встроены трубки, заполненные газообразным галогеном. Это довольно редкий вариант в наше время, потому что быстрее других выходит из строя.

Какие конфорки бывают. На электрической плите чаще всего встречаются круглые конфорки разного размера. На стандартной панели шириной см и глубиной см обычно размещают четыре круглые конфорки, реже пять. На панели с меньшей шириной — две.

Бывают и другие варианты. Например, вместо двух маленьких может быть одна большая конфорка нагревательными контурами: поменьше и побольше. На нее можно ставить посуду разного диаметра, и тогда плита нагревает только тот контур, на котором стоит посуда. Может быть овальная или прямоугольная зона нагрева — на такую удобно ставить утятницу.

Знакомая с детства компоновка с четырьмя «кругляшами», только стеклокерамической поверхности в советское время не было. Источник:

На этой варочной панели есть конфорка с тремя контурами и овальная для нестандартной посуды. Источник: «Яндекс-маркет»

Расход электроэнергии зависит от мощности плиты, размера конфорки и режима нагрева. У маленьких плит на две конфорки она составляет 2—3 кВт⋅ч, у стандартных — 3—5 кВт⋅ч, у больших и мощных панелей максимальный расход электроэнергии может достигать 8 кВт⋅ч. Маленькая конфорка при слабом нагреве потребляет около 0,5 кВт⋅ч.

Как подключить плиту. Для подключения электрической варочной панели на кухне должна быть установлена силовая розетка. В обычную розетку большинство плит включать нельзя: не хватит мощности, а сама панель может испортиться.

Как правило, электрические варочные панели комплектуются силовым кабелем с вилкой, но если вилки нет, ее придется купить и подсоединить к кабелю — это должен делать электрик. Силовые розетки обычно довольно громоздкие, поэтому многие подключают варочную панель напрямую к силовому кабелю. Эту задачу тоже должен выполнять специалист с допуском к электрическим работам.

Для электроплиты желательно установить в щитке отдельный автомат на 32 А, чтобы можно было быстро ее обесточить — например, на время отъезда или при возникновении проблем с проводкой.

Плюсы электрической плиты. Панель проста и привычна в использовании, к ней подходит любая металлическая посуда. У современных панелей может быть более 10 режимов нагрева, что позволяет правильно выбрать скорость приготовления блюда. Кроме того, у панели часто бывают дополнительные функции вроде готовых программ и таймера.

Минусы электрической плиты. Электрическая варочная панель медленно остывает: дети и домашние животные могут обжечься, а содержимое посуды, оставленной на горячей конфорке — выкипеть или пригореть. Если жидкость выкипела, посуду нужно срочно снимать с конфорки.

 — почти все участники рынка бытовой техники. Самые известные — «Бош», «Электролюкс», «Хотпоинт-Аристон», «Миле», «Нефф», «Самсунг».

Как установить варочную панель и духовой шкаф вместо газовой плиты. Нюансы подключения встраиваемых кухонных плит разного типа

Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.

Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики

Подключение электрической плиты

При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.

Врезная двухконфорочная электроплита

Инструменты, необходимые для установки варочной поверхности

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.

Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги

Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.

Как правильно подключить электрический духовой шкаф к электросети. Неправильно выполнить подключение к электросети

Духовые шкафы относятся к приборам с высоким электропотреблением. Потребление электроэнергии у большинства бытовых моделей в пике доходит до 3600 Вт. Поэтому требования к подсоединению духовки к электрической сети более строгие.

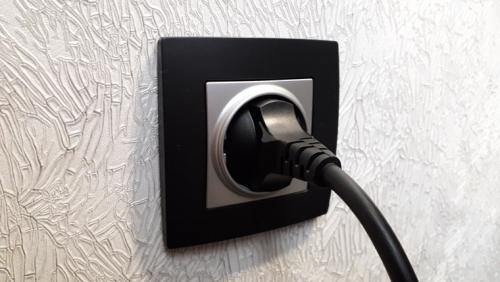

Удлинители

Ни в коем случае нельзя использовать удлинители для подключения. Диаметр жил кабеля, как правило, слишком мал и не предназначен для длительной нагрузки. К тому же увеличивается количество мест соединений. В конечном итоге это может привести к перегреву, короткому замыканию и даже возгоранию.

Тройники

Тройники применять также строго запрещено. Контакт в таком случае будет не самым лучшим. Из-за этого сопротивление будет повышено, а, соответственно, усилится и нагрев. Более того, обыкновенная бытовая розетка с заземляющим контактом (CEE 7/4 «Schuko») рассчитана на максимальный ток в 16 А. В соответствии с ГОСТ 29322-2014, сетевое напряжение должно составлять 230 В ± 10 % при частоте 50 ± 0,2 Гц. Тогда максимальная мощность приборов для розетки:

16 А * 230 В = 3680 Вт

Исходя из этого, никакую другую технику одновременно к одной розетке подключать нельзя, так как духовой шкаф отберет на себя всю доступную мощность. Тройник, очевидно, только навредит.

Правильное подключение

Если вы планируете подключить новую духовку, то лучшим вариантом будет организовать для нее отдельную розетку или клемную колодку . Причем линию для нее следует подводить отдельным неразрывным кабелем напрямую от электрического щитка, установив при этом отдельный автоматический или дифференциальный выключатель . Нет соединений — нет проблем.

Заземление

Не стоит забывать о защитном заземлении. Оно защищает человека от удара электрическим током если повредится изоляция духового шкафа и появится фаза на металлическом корпусе. Если в вашей квартире заземления по какой-то причине нет, то обязательно обратитесь в управляющую компанию до подключения духовки.

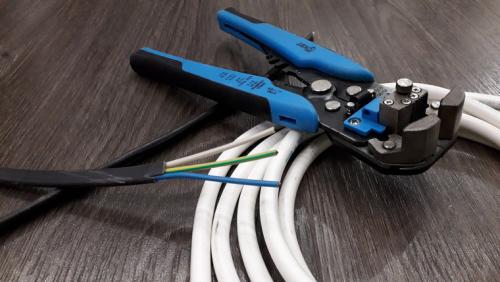

Виды кабеля

Помните, что при монтаже линии необходимо использовать кабель ВВГнг-LS. Он предназначен для стационарной проводки, не распространяет и не поддерживает горение при групповой прокладке, обладает пониженным дымогазовыделением. Срок его службы при нормальной эксплуатации — не менее 30 лет.

В противовес ему иногда советуют кабель ПВС, мотивируя тем, что он гибкий и его проще укладывать. Но его срок службы составляет всего 6–10 лет. Он отлично подходит для подсоединения техники к розетке, но в качестве стационарной линии его лучше не использовать.

Какой автоматический выключатель и диаметр кабеля выбрать?

Выбор диаметра кабеля и автомата для его защиты часто вызывает жаркие споры. Но легко сделать правильный выбор, если немного разобраться в электротехнике.

Кабель диаметром 3 x 1,5 мм²однозначно не подойдет. Он выдерживает максимальную нагрузку только в 3300 Вт. Его нельзя использовать для подключения духового шкафа мощностью в 3600 Вт. В противном случае кабель будет перегреваться, а его изоляция разрушаться.

Минимальный диаметр кабеля для подключения духового шкафа — 3 x 2,5 мм². Номинал автоматического или дифференциального выключателя должен выбираться по самому слабому участку в сети. Для отдельной линии — это электрическая розетка. Она рассчитана на ток в 16 А, поэтому автомат должен быть подобран на такой же номинал.

Многие духовки сразу с завода укомплектованы вилкой типа F «Schuko». В этом случае проблемы с подключением гарантированно не возникнет.

Однозначно можно сказать, что всегда лучше немного перестраховаться. Поэтому предпочтительней всего, с учетом возможного занижения характеристик производителем и небольшим запасом по мощности, использовать кабель диаметром 3 x 4 мм². Для его защиты следует использовать автоматический или дифференциальный выключатель на 20 А.

Но в этом случае обыкновенную бытовую розетку, рассчитанную на 16 А устанавливать нельзя. Следует использовать специальную силовую розетку и вилку, например, от Legrand. Или промежуточную карболитовую клемную колодку.

Никогда не подключайте линию напрямую к духовому шкафу! Кабель ВВГнг-LS моножильный и плохо гнется. При монтаже он с легкостью сломает крепление колодки духовки.

Но чтобы выполнить правильное соединение, как раз понадобится кабель ПВС такого же диаметра, как и сама линия — 3 x 4 мм². Его проводники многожильные и позволяют удобно выполнять монтаж. Одной стороной он подключается к клемной колодке или в силовую вилку, а другой стороной подключается к колодке духового шкафа. Как правило она находится за специальным лючком на задней стенке.

Если с завода кабель уже установлен, то в этом случае предварительно его отсоедините.

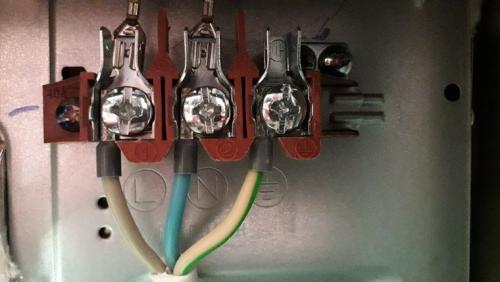

Будьте внимательны и не перепутайте схему подключения. Белый провод — фаза (L), синий — нейтраль (N), желто-зеленый — защитное заземление (PE). Такое же подключение должно быть и на промежуточной колодке, и в электрическом щите.

В конце кабель должен быть зафиксирован специальным креплением. Оно надежно удержит его на месте, даже при сильных рывках.
