Устройство для смыва унитаза в сливном бачке. Разновидности арматуры сливного бачка

Устройство для смыва унитаза в сливном бачке. Разновидности арматуры сливного бачка

Запорная арматура для унитаза, применяемая в сливных бачках, бывает нескольких разновидностей по механизму смыва.

• Штоковая.
• Кнопочная.
• Педального типа.
• Сенсорная.

Штоковая

В таких механизмах основная деталь – это шток, на конце которого закреплён поплавок. При заполнении бачка водой поплавок поднимается вместе со штоком, на другом конце которого стоит клапан в виде резинового уплотнителя, перекрывающего доступ воды при наличии определённого уровня.

Объём воды регулируется изменением плеча рычага и передвижением поплавка по штоку. Конструкция этого вида арматуры устарела и в современных бачках не применяется.

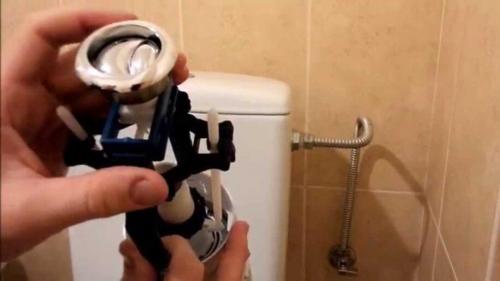

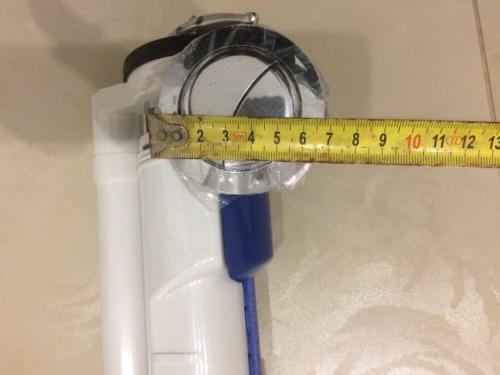

Кнопочная

Конструкция этого устройства несколько сложнее, но в то же время удобнее и комфортнее. Работает такой запорный механизм в одинарном или двойном режимах. В одинарном режиме вся вода сливается с бачка за один раз (примерно 6-7 литров воды). При двухрежимном появляется возможность работы системы в двух вариантах:

• малый смыв – 3 литра воды;
• полный – 6 литров.

Возможен вариант с системой остановки водяного потока. При первом нажатии кнопки происходит поступление потока воды в унитаз, при втором нажатии поток прекращается. Вариант такого устройства позволяет максимально экономить воду, при этом создавая неоспоримое удобство.

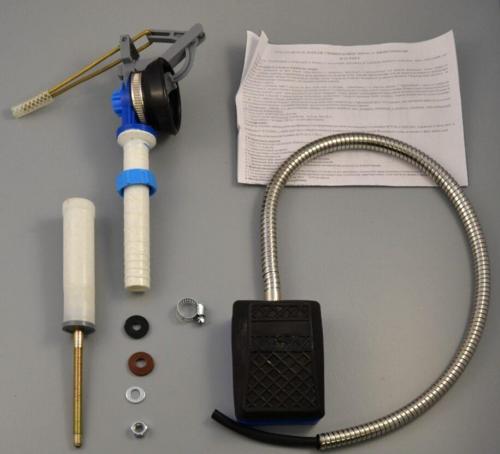

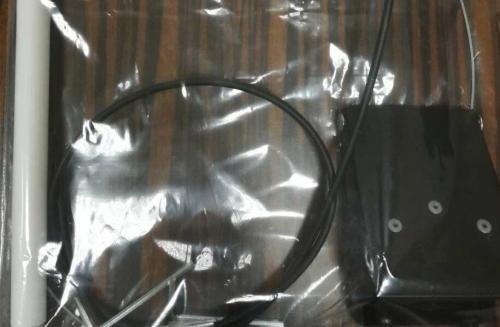

Педального типа

Сливная арматура для унитаза данного вида используется в специализированной сантехнике, устанавливаемой в общественных местах или там, где к санузлам предъявляются повышенные санитарные требования: больницы, пищевые производства и т.д.

Система запуска арматуры производится нажатием педали не рукой, а ногой, что, естественно, исключает контакт с поверхностями саноборудования, повышая требования гигиены. Смыв производится следующими способами:

• механическим, когда система приводится в действие с помощью тросика при нажатии педали;
• пневматическим, когда в педаль встроен насос и при нажатии через шланг, соединяющий механический клапан, в бачке подаётся воздух в специальный захват, который поднимает вверх клапан выпуска в арматуре бачка, производя смыв, после чего вся система возвращается в исходное положение;
• давлением водопроводной системы, когда при нажатии на педаль открывается клапан, и вода из водопровода поступает в унитаз. Устанавливается арматура унитаза такого типа используется в пристенных типах сантехнической посуды, писсуарах, «чашах Генуя» и др. Принцип работы прост: нажал на педаль, вода поступает на смыв посуды, отпустил – поток воды прекращается.

Сенсорная

В арматуре бесконтактного слива используются фотоэлементы и инфракрасные датчики. Регулировка арматуры унитаза производится электронным блоком таким образом, что, смыв производится тогда, когда фотоэлемент или инфракрасный датчик не зафиксируют присутствие человека.

Время регистрации длится от 3 до 10 секунд, а продолжительность потока воды составляет 3-15 секунд. Настройки можно изменять при необходимости. Питание осуществляется от батарейки или от сети 220В. Основное применение для смыва писсуаров в местах, где наблюдается большое количество посетителей: рестораны, кафе, учебные заведения.

Как правильно собрать бачок унитаза. Сборка однокнопочного бака

Как правильно собрать однокнопочную версию.

Унитазы – компакт продаются в разобранном виде. Составные части комплектуются отдельно. К изделию в обязательном порядке прилагается инструкция изготовителя с полным перечнем составляющих и руководством по сборке. До того, как собрать сливной бачок унитаза, внимательно ознакомьтесь с рекомендациями изготовителя.

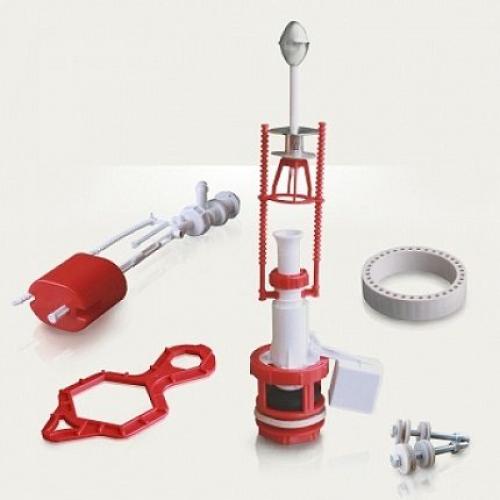

В комплект арматуры помимо сливного механизма входят крепежные элементы. Для усиления фиксации рекомендуется дополнительно приобрести универсальный силиконовый герметик белого цвета.

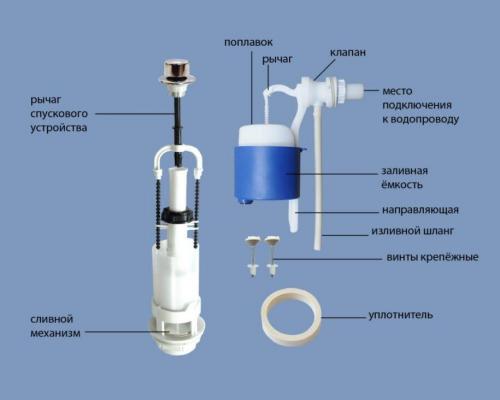

Главные элементы предназначены для начинки сливной части.

Водозапорный клапан – блокирует подачу воды. Фиксируется в районе бокового отверстия бачка.

Механизм системы слива – предназначен для регулировки работы сливного блока. Монтируется в отверстие, находящееся в центре корпуса.

Как правильно собрать унитаз с бачком. Пошаговое руководство по установке выглядит следующим образом:

1. Открутить накидную пластмассовую гайку.
2. Вставить в центральное отверстие сливной механизм.
3. Обработать для повышения герметизации прокладку силиконом и поместить ее на горло стакана сливного механизма.
4. Поместить сверху прокладки гайку и осторожно затянуть до упора, слегка прижимая к уплотнительной манжете.
5. В боковое отверстие поместить водный клапан. Для этого так же предварительно откручивается гайка и смазывается уплотнительная манжета герметиком.
6. Вставленную деталь затянуть с помощью гаечного ключа и крепежной гайки.
7. Прикрепить ба к нижней части унитаза. Соединительные болты с уплотнителем продеваем в отверстия сбоку. С внешней стороны на резьбу надеваем прокладку и закручиваем металлический болт.

Процесс сборки бачка закончен. Далее сливной бачок с вмонтированной арматурой крепится к чаше унитаза.

На полочке есть отверстие с выемкой для уплотнительного кольца. Для лучшей адгезии и повышения влаго устойчивости рекомендуется обработать отверстие силиконовым герметиком.

Сняв защитную ленту, клейкой стороной укладываем кольцо в выемку. Плотно прижав дно бачка унитаза к основанию, соединяем обе части конструкции. При этом, крепежные болты должны попасть точно в отверстия.

Остается затянуть гайки и в местах крепления.

Монтаж крышки

Ответ на вопрос – как собрать сливной бачок унитаза – будет неполным без освещения завершающего этапа – установки крышки с кнопкой. При наличии необходимых деталей сложностей возникнуть не должно.

1. Крышку опустить на бачок и выровнять посадку по краям.
2. Движением по часовой стрелке вкручиваем кнопочный узел на крепежный стержень. Если после вкручивания отсутствует люфт, значит кнопка установлена правильно.
3. Далее следует проверить работоспособность арматуры. Нажатием кнопки бачок должен полностью опустошаться. Ход кнопки должен быть мягким, без застреваний.
4. По завершении работ происходит сборка унитаза. После того, как унитаз фиксируется на отведенном участке, монтируют крышку.

Устройство впускного клапана сливного бачка унитаза с нижним подводом воды. Механизм набора воды в емкость

Второе название этого узла – кран поплавковый . Основными элементами этого управляющего механизма являются:

• запорный клапан;
• поплавок;
• штуцер с водопитающей трубкой;
• штанга подвески поплавка.

Принцип функционирования поплавкового крана следующий . при падении уровня воды в резервуаре ниже установленной отметки (то есть, после осуществления слива) поплавок опускается, приводя в действии клапан подачи воды.

Затем поступающая жидкость поднимает поплавок, и по достижении верхнего установленного предела поплавочная штанга закрывает клапан . прекращая подачу воды.

В старых конструкциях заливное отверстие перекрывалось постепенно, вместе с поднятием поплавка. Современные же механизмы позволяют перекрывать его единовременно (по достижении поплавком верхнего положения), что значительно увеличивает скорость наполнения емкости.

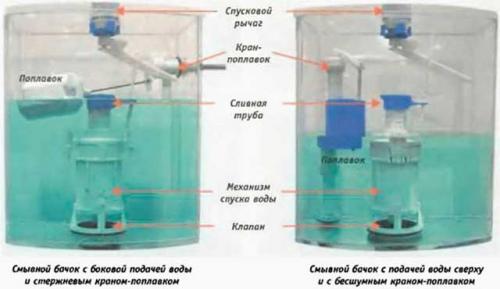

Существует два способа организации подачи воды в сливной бачок: боковой (верхний) и нижний. Большинство отечественных моделей бачков исполнены с верхним подключением. Этот способ несколько проще в реализации, но имеет один недостаток – повышенный уровень шума в процессе набора воды.

Более совершенные модели сливных бачков оснащаются заливной системой с нижним подключением . Этот вариант является практически бесшумным, что значительно повышает комфортность эксплуатации сантехнического прибора. К тому же нижнее подключение выглядит более эстетичным.

Монтаж арматуры верхнего подключения осуществляется после установки сливного бачка на унитаз. а арматура нижнего подключения монтируется обычно до процедуры закрепления резервуара .

Как настроить бачок унитаза с кнопкой, чтобы не бежал. Причина вторая: Болты

Довольно часто протекающая вода связанна с болтами, которые соединяют бачок и унитаз. Металлические болты с годами покрываются ржавчиной, пластмассовые просто лопаются, от этого и течет бачок унитаза.

Как решить такую проблему

Сначала нужно подвергнуть тщательному осмотру всю арматуру. Возможно, нужно будет заменить только один болт. Однако чтобы дополнительно не бегать в магазин, лучше сразу приобрести новый комплект запчастей для унитаза.

Чтобы точно определить причину течи, придется разобрать бачок. Иногда просто не видно, какая деталь вышла из строя, какая требует немедленной замены.

Как выполняется замена

Чтобы устранить течь бачка унитаза нужно:

• Перед началом разборки, нужно перекрыть подачу воды;
• Удалить из бачка всю воду;
• Открутить гибкую подводку, через которую подается вода;
• Открутить все болты. Если тело болтов покрылись большим слоем ржавчины, их нужно спилить ножовкой по металлу. Покупка новых болтов, намного дешевле установки нового унитаза. Ведь старый можно сломать, при откручивании заржавевших болтов;
• Удаляется полочка, лежащая на манжете;
• Сливаются остатки воды;
• Удаляется вся обнаруженная ржавчина.

Для сборки, все действия выполняются в обратной последовательности. Устанавливаются новые болты, меняются резиновые прокладки.

При затягивании болтов, не допускается малейшего перекоса. Затяжку нужно выполнять, прилагая небольшие усилия. Если начать сильно давить на болт, можно легко раздавить фаянс.

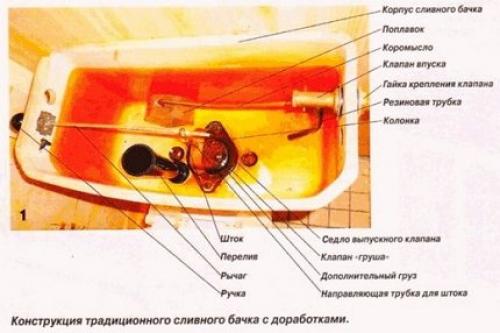

Сливной бачок для унитаза устройство ремонт старого образца. Устройство и работа сливного бачка

Небольшие затруднения иногда бывают только с усовершенствованными современными моделями, в таких случаях стоит обращаться к специалистам. В основном же, практически любой ремонт сливного бачка унитаза можно сделать своими руками.

Устройство сливного бачка унитаза довольно простое, и справиться с его ремонтом может практически любой человек, т.к. для этого не нужны никакие особые навыки

Во многом сливные бачки различных конструкций похожи. Основное отличие заключается в способе монтажа:

• Подвесные бачки. Конструкции этого типа прикреплены к чаше унитаза на небольшой высоте и подсоединены с помощью трубы.
• Бачок унитаза компакт. Сливной бачок компакта крепится непосредственно на чашу унитаза без соединительных труб.
• Встраиваемый бачок. Конструкции этого типа устанавливают в стене, они используются с подвесными унитазами.

Независимо от моделей конструкции сливных бачков очень похожи. Современные приборы удобны тем, что их можно ремонтировать, не разбирая модули и заменяя целиком

Подача воды в сливной бачок осуществляется либо снизу, либо сбоку. Устройство боковой подачи чаще всего встречается в унитазах отечественного производства. Его преимущество – относительно низкая цена, что сказывается на стоимости всего унитаза в целом.

Нижняя подача воды часто встречается в современных отечественных и импортных конструкциях. Обычно это чуть более дорогие модели.

Для слива могут быть предусмотрены механизмы различных типов: кнопки, штоки, рычажки, цепочки. Самый распространенный вариант – кнопка.

Она может располагаться в верхней части конструкции, а в моделях со скрытым бачком – на стене. Чтобы слить воду, достаточно на нее нажать.

Модели с кнопочным механизмом можно разобрать только после демонтажа кнопки. Как снять крышку с бачка такой конструкции, детально показано на

Кнопки, в которых вода полностью сливается после короткого однократного нажатия, называют автоматическими.

Те же, в которых вода сливается только пока нажата кнопка, – механические. Первые удобнее в использовании, а вторые позволяют экономить воду при смывании унитаза.

Существуют одно- и двухрежимные кнопочные механизмы слива. В моделях с двумя кнопками предусмотрена возможность сливать только половину объема бачка.

Впрочем, есть конструкции с одной кнопкой, которые точно так же могут сливать либо полный объем воды, либо половину. Если кнопочный механизм оснащен специальным шнеком, заставляющим вращать воду при спуске, то чаша унитаза омывается более эффективно.

Источник: https://stroika-i-remont.info/novosti/kak-nazyvayutsya-vnutrennosti-slivnogo-bachka-unitaza-mehanizm-sliva

Не держит клапан в бачке унитаза с нижней подводкой. Разновидности

1. Рычаг , при нажатии на него происходит слив воды в унитаз. Установка такой системы спуска производится на унитазы раздельного типа, так же с нижней и верхней подачи воды;

2. Пневматическая конструкция , активация такой системы происходит при воздействии на пневматическую камеру;

3. Штоковая , использование такой конструкции подразумевает поднятие вертикального штока выведенного на верх бака.

4. Кнопочная система , спускной выход открывается при нажатии на кнопку спуска. Ещё существуют конструкции с двумя кнопками, первая кнопка отвечает за слив полного бака, вторая кнопка сливает лишь половину воды.

Наполнение воды в бак происходит строго до определённого уровня. Устройства, используемые для регулирования уровня воды в баке имеют разные виды.

Поплавок, присоединён к клапану, который осуществляет набор воды в бак, поплавок поднимаясь до определённого уровня, перекрывает клапан, тем самым не давая возможности воде набраться.

Клапаны без поплавка, имеют два варианта изготовления бокового и нижнего расположения. Принцип действия прост, внутри сливного бака вместо поплавка находится деталь по виду напоминающая перевёрнутый стакан. Вода, которая набирается в бак постепенно поднимает стакан и доходя до определённого уровня деталь перекрывает подачу воды.

Боковой клапан имеет мембранное и поршневое строение, принцип работы не меняется, клапан подачи воды перекрывается, достигая определённого уровня.

Тип подключение воды к сливному баку имеет две вариации:

1. Боковое подключение происходит справа или слева от бака. Бачки такого типа зачастую очень шумные;

2. Нижние подключение, шум такое подключение не создаёт, но единственный нюанс, который нужно учесть. Необходимо достаточное давление воды, чтобы мембранный клапан находящейся в баке смог открыться.

Источник: https://stroika-i-remont.info/stati/slivnoy-mehanizm-v-bachke-unitaza-vnutrennee-ustroystvo

Устройство для смыва унитаза в сливном бачке, как называется. Разновидности сливных механизмов

Бачок для слива воды есть в конструкции любого унитаза, и представляет собой емкость с 2-3 технологическими отверстиями. Через них вода поступает в бачок или сливается из него. Сверху емкость закрыта крышкой, что повышает декоративность всего устройства. Процесс работы механизма слива для бачка унитаза с кнопкой не отличается большой сложностью. Вода на первой стадии поступает в емкость и находится там до тех пор, пока не будет нажата кнопка на бачке. Это происходит в основном через прикладывание механического усилия, после чего определенный объем воды выливается в чашу. Ее поток смывает нечистоты, удаляя их в канализационную трубу.

Что касается внутреннего устройства сливного бачка, то там тоже нет ничего оригинального или сложного. Состоит этот механизм из пары элементов. Задачей первого из них является подача и перекрывание воды из общей трубы, что позволяет заполнить пустой бак необходимым количеством жидкости. Второе приспособление отвечает за выливание содержимого бачка внутрь чаши после нажатия кнопки. Читайте также: " Какой унитаз выбрать – виды, различия, преимущества и недостатки ".

Классификация сливных бачков по типу материала:

• Керамические (фаянсовые) . Отличаются надежностью и дешевизной. Классические бюджетные варианты, которые наиболее распространены в жилищах.
• Металлические . Уступая по декоративности керамическому варианту, они превосходят его в плане прочности и долговечности.
• Пластиковые (полиэтиленовые) . Главное достоинство пластиковых сливных бачков заключается в их небольшом весе и простой установке.

В зависимости от способа крепления и точки расположения, сливные бачки делятся на 2 группы:

1. Низкорасположенные . Помещаются непосредственно на унитазной чаше.
2. Высокорасположенные . Прикрепляются к задней стене или внутри инсталляционной ниши. Высокорасположенные емкости входят в конструкцию раздельных унитазов. Изделия данного типа особенны тем, что их бачок и чаша разделены. Для коммутации двух частей используется сливная труба, по которой и двигается вода. Мощность подачи воды для слива зависит от высоты расположения накопительного бака. Читайте также: " Запорная арматура для унитаза – выбор и правила замены арматуры бачка для слива воды в унитазе ".

В плане эстетичности раздельные модификации проигрывают совмещенным моделям, т.к. отдельно висящая емкость смотрится не очень красиво. Однако если применяется инсталляция унитаза, то именно такие конструкции рекомендуется приобретать для установки. В большинстве стандартных ситуаций сливной бачок размещен на краю унитазной чаши. Такие приборы имеют более компактный и эстетичный вид.

Видео регулировка сливного клапана унитаза
