Станок для заточки сверл своими руками. Конструкция станка для заточки сверл и рекомендации по его изготовлению

14.03.2022 в 17:57

Станок для заточки сверл своими руками. Конструкция станка для заточки сверл и рекомендации по его изготовлению

Специальные станки для заточки сверл сконструированы таким образом, чтобы одновременно решать две основные задачи, которые заключаются в том, чтобы обеспечивать:

  • подачу режущей кромки обрабатываемого инструмента к плоской стороне абразивного круга под требуемым углом (для этого производственные машины и простейшие устройства для заточки сверл оснащаются угловой радиусной шкалой, позволяющей выставлять и контролировать углы в вертикальной и горизонтальной плоскостях);
  • возможность после заточки основных режущих кромок сверла выполнять его затыловку (для этого в зажимном механизме заточного станка для сверл должна присутствовать ось вращения).

Станки, предназначенные для заточки сверл, используются уже более 100 лет. Конечно, заточный станок прежних времен, если сравнивать его с современными моделями, выглядел как простая точилка, но принцип, по которому работают подобные устройства, не претерпел серьезных изменений. Самостоятельно сделать такое устройство очень просто.

Станок должен обеспечить расположение сверла согласно схемы заточки

Перед изготовлением своими руками точила для сверл вам надо подготовить следующие расходные материалы, оборудование и инструменты:

  • сварочный аппарат;
  • электрическую дрель;
  • болгарку;
  • стандартный набор слесарных инструментов;
  • уголок с размерами полок 30х30 и длиной 10–15 см;
  • металлические пластины различной толщины (3–5 мм);
  • шпильку или кусок стального прута диаметром 10–12 мм;
  • шайбы, винты, болты и гайки различных размеров.

Перед изготовлением заточного станка желательно найти чертежи заводских моделей и ориентироваться при сборке на них.

Чертеж приспособления для заточки сверл (нажмите для увеличения)

Первой изготавливается станина самодельного точильного устройства, для чего используется стальная пластина, к которой, ориентируясь на заводские чертежи, приваривают отрезок стального прутка диаметром 12 мм. Угол, под которым пруток приваривается к пластине, должен составлять 75°.

На приваренный к станине пруток, выступающий в роли оси, насаживается шайба: она будет использоваться в роли опорного подшипника. Угол, на который должна поворачиваться станина в процессе заточки сверл, будет небольшим, поэтому брать в качестве опорного стандартный шариковый подшипник нет смысла.

Ложе для размещения инструмента, который необходимо затачивать, изготавливается из отрезка уголка. Одна из сторон углового профиля, обращенная к точильному камню, стачивается под углом 60°. К ложу, ориентируясь на чертеж, необходимо приварить кронштейн, который будет фиксироваться в поворотном узле вашего станка. В итоге вы получите конструкцию, угол расположения которой по отношению к поверхности точильного круга при параллельном положении ложа и станины будет соответствовать углу заточки сверла.

Станок в сборе

Заточный станок предложенной конструкции имеет фиксированный угол наклона, однако лучше, чтобы такой угол регулировался. В этом случае вы будете иметь возможность применять станок для восстановления параметров сверл, используемых при обработке различных материалов.

После изготовления самодельного заточного станка необходимо провести его настроечные испытания, которые заключаются в следующем:

  1. Ложе и помещенный в него инструмент устанавливают таким образом, чтобы наконечник сверла располагался перпендикулярно по отношению к оси вращения точильного круга.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Когда требуется заточить сверло в домашних условиях, то это делается при помощи специального приспособления. Схемы его устройства есть в сети Интернет, но часто реализовать их обычному человеку довольно сложно. Как вариант – заточка вручную на станке. При этом нужно все время держать инструмент под углом 60°, а сделать это трудно, так как центр будет смещаться и идеально заточить сверло не получится.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Народные умельцы и тут придумали простой выход – использовать обыкновенную старую петлю для двери, чтобы сделать приспособление для заточки. Такое устройство может реализовать даже человек без соответствующего опыта.

Принцип работы самодельного приспособления заключается в поворотном движении петли. Ее нижняя часть будет зафиксирована на подручнике, а верхняя – перемещает сверло в нужном направлении.

Технология изготовления

Для изготовления устройства потребуется:

  • Дверная петля, толщина металла которой составляет не менее 3 мм;
  • Уголок 25 мм;
  • Болт М6;
  • Шпилька М8;
  • Прижимная гайка с толщиной металла 4 мм.

Этапы работы следующие:

  1. К нижней части петли приваривают уголок 25х25 мм.
  2. В уголке сверлят отверстие, в котором нарезают резьбу под болт М6.
  3. Правильный угол заточки выставляют с помощью кусочка стального уголка и линейки с транспортиром. Кусок уголка приваривают к петле, а угол проверяют сверлом с заводской заточкой. Эталон должен точно прикасаться по всей плоскости кромки пера.
  4. К приспособлению приваривают шпильку М8с прижимной гайкой. На этом петля для заточки готова.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

С помощью данного приспособления, изготовленного своими руками, можно легко заточить любые сверла, разные по длине и размеру. Получится вещь, которая всегда пригодится в домашнем хозяйстве.

Перед заточкой желательно править камень руками, а если сразу затачивать сверла разного диаметра, то сначала обрабатывают больший, а затем меньший диаметр.

Источник: https://stroika-i-remont.info/stati/zatochka-sverl-po-metallu-prisposobleniya-svoimi-rukami-camodelnoe-prisposoblenie-dlya

Станок для заточки сверл своими руками чертежи. Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Таблица 1. Углы заточек сверл

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Приспособление-держатель для заточки сверла

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

  • обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
  • выступает в качестве надежного упора для обрабатываемого инструмента.

Схема простейшего приспособления из деревянного бруска

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Довольно серьезное приспособление, обеспечивающее хорошую точность заточки

Чертежи деталей приспособления

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.
  1. Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
  2. При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора


Из фанеры вырезаются 2 бруска длиной по 100 мм. Ширина одного делается 50 мм, второго 40 мм. Их нужно склеить вместе и скрутить саморезами, чтобы образовать ступеньку за счет разницы ширины.

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

Затем заготовка просверливается в двух местах.

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

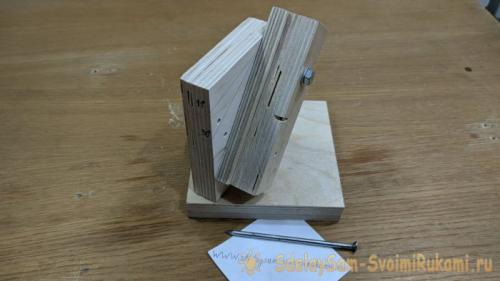

Далее нужно сделать стойку для уже собранной направляющей. Она представляет собой прямоугольник из фанеры. На нем необходимо просверлить 2 отверстия, чтобы прикрутить ранее сделанную направляющую под углом 13°. Затем делается третье отверстие немного ниже, чтобы переставлять направляющую под 20-25º.Под стойку вырезается квадратная подошва из фанеры. На ней с помощью транспортира проводится линия под 58-60°. По ней закрепляется стойка в вертикальном положении.

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

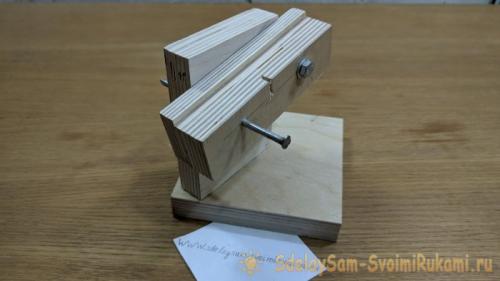

К стойке прикручивается направляющая на один болт. Во второй точке она фиксируется вставленным гвоздем.

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

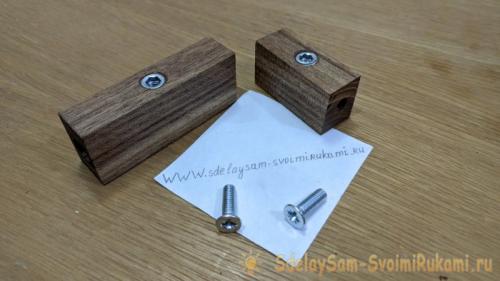

Далее требуется сделать держатель сверл. Для этого нужно просверлить брусок длиной 50-60 мм вдоль насквозь. Затем делается поперечное отверстие до центрально, и в него вкручивается мебельная гайка.

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

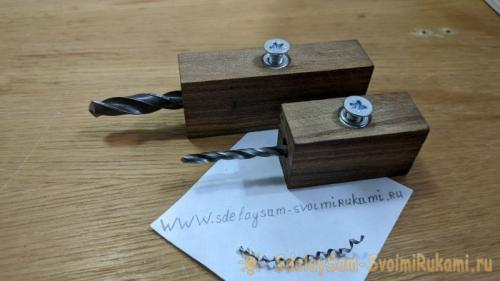

Теперь можно вставлять в держатель сверло и поджимать его сбоку винтом. Потребуется сделать держатели с разным диаметром продольных отверстий под большие и малые сверла.Теперь нужно закрепить подошву кондуктора строго параллельно шлифовальному кругу. Это позволит выдержать угол подачи сверла по направляющей под 118-120°.

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

Шаблон для заточки сверл своими руками. Процесс изготовления кондуктора

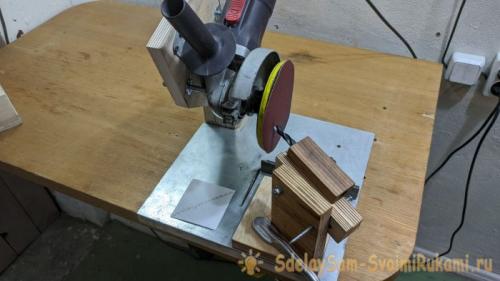

Сверло зажимается в держателе и направляется к заточному кругу по направляющей. Грани точатся поочередно. В таком виде сверло уже будет работать.После заточки можно вытянуть гвоздь и закрепить направляющую на нижнее отверстие. Это позволит снять металл на задней поверхности острия, чтобы уменьшить трение при сверлении.
