Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

Регулировка сливного бачка с кнопкой

На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

Рисунок №2

1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

Регулировка слива бачка унитаза с двойной кнопкой. Регулировка смывного бачка унитаза с двумя кнопками

Знакомьтесь — смывной бачок для унитаза

Если вас интересует, как отрегулировать смывной бачок унитаза, то в первую очередь нужно ясно представлять себе его устройство, так как большой ассортимент таких приборов схож только принципиально, но каждый из них отличается нюансами.

Приведение сливного механизма в рабочее состояние может осуществляться сбоку, давлением на рычаг, либо поднятием или нажатием на шток по центру крышки. Кроме того, может отличаться и регулировка уровня воды в резервуаре, способ слива (большой/малый) и так далее .

Обо всём этом и пойдёт речь ниже, а также к вашему вниманию —

Такие разные бачки

Общий принцип работы

Примечание. Любая из моделей, вне зависимости от сроков её проектирования является вполне пригодной для работы. Но для всех них существует одно главное условие — правильная регулировка. Сливные бачки нового типа с заводскими настройками «по умолчанию» в регулировке не нуждаются, хотя это вполне возможно в случае необходимости.

• Как уже было отмечено в начале этой статьи, разнообразие моделей ёмкостей, используемых для слива с унитаза, никак не влияет на общий принцип работы уже в течение нескольких десятков лет — вода по-прежнему попадает в унитаз через сливной клапан и её уровень регулируется поплавком. Кроме того, инструкция в любом случае требует, чтобы резервуар с водой находился только сверху и он может быть расположен на тарельчатой подставке самого унитаза, на стене, под потолком или в нише, внутри стены — но, в любом случае — сверху.
• Также смывной механизм для бачка унитаза или запорная арматура, как её ещё называют, всегда обеспечивает доступ воды и наполнение ёмкости в автоматическом режиме, без постороннего вмешательства, хотя уровень можно регулировать в любой из моделей. Управление (слив) осуществляется только вручную, при помощи ручки, кнопки или клавиши, которыми поднимается запорный клапан и резервуар опорожняется полностью или частично. После того, как определённый объём воды поступает через сифон в унитаз, выпускной клапан занимает исходное положение и бачок заполняется заново до нужного предела.
• Уровень воды в исходном состоянии или регулировка смывного бачка унитаза любого образца производятся с помощью поплавка, который соединён рычагом с запорным клапаном на подаче воды. Поплавок всегда плавает на поверхности и при повышении уровня воды он тоже поднимается вместе с рычагом и в определённый момент рычаг доводит клапан до положения «закрыто» — после этого подача воды прекращается.

Слив бачка унитаза не нажимается кнопка. Устройство унитаза с кнопкой

Бачок унитаза является резервуаром для хранения воды для слива. Для того, чтобы он мог работать, в нем есть некоторые элементы арматуры.

Механизм сливного бачка с кнопкой состоит из следующих двух элементов:

• Сливной механизм.
• Заливной клапан.

Сливной механизм напрямую связан с кнопкой, и отвечает за слив воды. Механизм слива имеет герметическую мембрану, которая расположена в нижней части устройства. Она защищает от появления щели, через которою вода может стекать в унитаз.

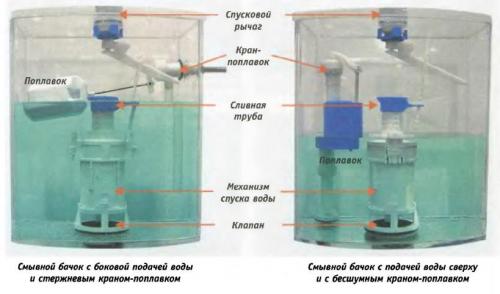

Устройство механизма сливного бачка унитаза с кнопкой

Сливной механизм может быть оборудован:

• Однорежимной кнопкой. При нажатии вода спускается вся что есть в бачке.
• Двухрежимной кнопкой. Кнопка имеет несколько режимов работы, и разделена на две части: большую и маленькую. При нажатии большой части кнопки вода стечет полностью с бачка. При спуске воды маленькой частью кнопки вода стекает частично, до половины имеющийся жидкости в сливной емкости.

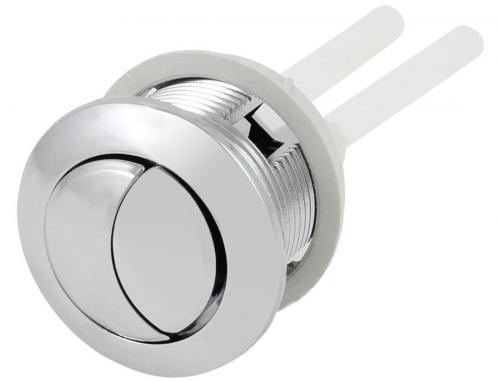

Двухрежимная кнопка унитаза

За набор жидкости в бачок отвечает за ливной клапан . Этот механизм имеет поплавок, благодаря которому осуществляется регулировка уровня воды в сливном резервуаре.

Заливной клапан унитаза

Подвод воды в бачок бывает двух вариантов:

• нижний подвод;
• боковой подвод.

При установке клапана с нижней подачей воды следует сделать все соединения герметичными. Бачки с боковым набором воды являются более распространенными, чем с нижним. Особенностью этого типа является появление шума при наборе воды.

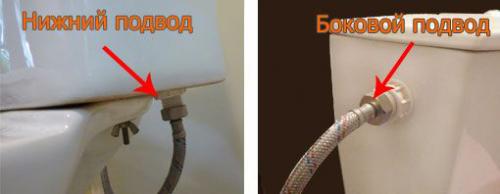

Нижний и боковой подводы воды к бачку унитаза

Все части арматуры, которые находится внутри сливного бачка полностью взаимосвязаны. При нажатии кнопки начинает сливаться вода с бачка. Соответственно поплавок заливного клапана спускается на дно резервуара, таким образом впускной клапан открывается. Вода начинает поступать в емкость, а с уровнем воды поднимается поплавок до полного заполнения, пока впускной клапан не будет закрыт.

Слив бачка унитаза двухкнопочный. Двухрежимный слив

Рабочий объем бачка унитаза составляет 4 или 6 литров. С целью экономии воды были разработаны смывные механизмы с двумя режимами работы:

• в стандартном варианте в чашу сливается весь объем жидкости из резервуара;
• в режиме «эконом» – половина объёма, т.е. 2 или 3 литра.

Управление реализуется по-разному. Это может быть двухкнопочная система либо однокнопочная с двумя вариантами нажатия – слабым и сильным.

Двухрежимный смывной механизм Источник smesiteli-tomsk.ru

К преимуществам двухрежимного слива можно отнести более экономный расход воды. Но нельзя забывать о недостатке – чем сложнее механизм, чем больше в нем элементов, тем выше риск поломки и тем сложнее устранить неисправность.

Как снять с бачка крышку

Если бачок перестал наполняться, начал подтекать или вода беспрерывно льётся в чашу через переливную трубку, требуется отрегулировать или заменить арматуру. Чтобы получить доступ к внутренней части резервуара, необходимо снять крышку.

Сложности могут возникнуть, если установлен механизм сливного бачка с кнопкой. Чтобы демонтировать кнопку на крышке, необходимо нажать на неё и повернуть кольцо. Если не получается провернуть плоское кольцо пальцами, требуется вдавить кнопку и найти на внутреннем ободке кольца специальные прорези. Вставив в одну из прорезей узкую плоскую отвёртку, кольцо проворачивают, а затем выкручивают пальцами.

Кольцо кнопки легко выкручивается пальцами Источник psk-remont.ru

После того, как кнопка будет вынута (убрав кольцо, её достаточно потянуть вверх), можно легко снять крышку и изучить устройство сливного бачка, проверить механизмы на наличие повреждений.

Демонтируем бачок

Старую сливную арматуру бачка невозможно заменить новой без полного демонтажа резервуара. Перед началом работ необходимо перекрыть подачу воды – если на подводке к резервуару не стоит запорный вентиль, перекрывается подача холодной воды на всю ветку.

Далее из резервуара сливается вода. При помощи ключей снимается шланг боковой или нижней подводки, в зависимости от конструкции бачка.

Резервуар требуется отсоединить от чаши унитаза. Он закреплён при помощи двух болтов, гайки расположены с нижней стороны задней полки чаши. Чтобы их открутить, понадобится разводной или рожковый ключ. Предварительно рекомендуется постелить на пол тряпку или подставить ёмкость – вода, оставшаяся на дне резервуара, непременно выльется при удалении крепежа.

Если бачок был установлен много лет назад и гайки намертво приржавели, болты просто перепиливают – полотно ножовки по металлу свободно перемещается в зазоре между бачком и полкой чаши.

Как настроить слив унитаза с двумя кнопками. Установка механизма слива унитаза, устанавливаем бачок своими руками

Установку сливного механизма унитаза начинают одновременно с установкой бачка. По ссылке можно узнать → как установить унитаз, и про бачок там тоже есть.

Скручиваем большую гайку с горловины слива и вставляем его в нижнее отверстие бачка. Гайку затягиваем снаружи. Резиновая шайба, надетая на корпус спускного клапана, остается внутри бачка и обеспечивает герметичность прилегания корпуса клапана к его дну.

Многие из сливных устройств имеют отделяемый крепежный узел. То есть, верхняя часть с клапаном, поплавком, кнопкой и рычагами разделяется с нижней частью.

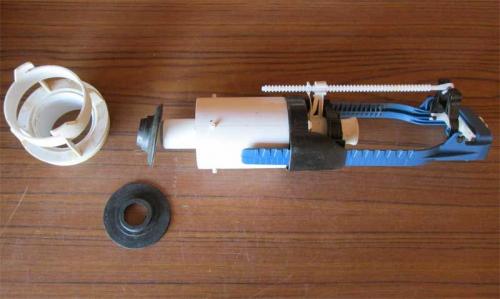

Сливной клапан системы слива унитаза состоит из двух частей, разъединяются они поворотом относительно друг друга

Выполняется это поворотом частей относительно друг друга. При этом крючки нижней части расцепляются со штифтами верхней части. Обратный поворот снова заводит крючки за штифты, прочно соединяя элементы между собой.

Если ваш клапан имеет такое устройство, воспользуйтесь этим. Перед установкой снимите верхний блок, чтобы не повредить его тонкие и хрупкие детали.

После того, нижняя часть системы слива воды своими руками установлена, укладываем на седло бачка прокладку и ставим бачок на унитаз таким образом, чтобы выступающая гайка попала в отверстие слива.

Крепим бачок к седловине с помощью двух длинных болтов и системы шайб. Последовательность тут следующая: под головки болтов ставим плоские шайбы из пластика, затем надеваем конусные силиконовые шайбы, сужением книзу.

Болты заводим в отверстие седловины унитаза, подкладываем силиконовые шайбы и зажимаем барашковыми гайками.
