Схема разводки проводки в квартире. Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

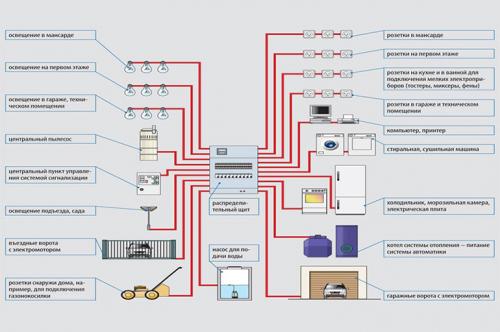

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура. Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

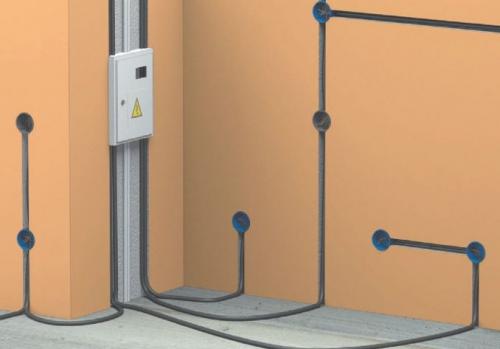

Схема разводки электрики в доме. Порядок действий

Разводка электропроводки в частном доме может быть сделана своими руками

Электропроводка в доме или в квартире осуществляется до начала проведения отделочных работ. Самое главное, чтобы стояли стены, перегородки, а также крыша, если дом находится на этапе строительства. Последовательность мероприятий следующая:

Определиться с типом потребителей – однофазные (220V) или трехфазные (380V).
Разработка схемы, а также расчет мощности электрических приборов, с подачей соответствующих документов и получением разрешения.
Закупка всех комплектующих, а также электросчетчика, электрических проводов и коммутирующих аппаратов.
Монтаж ввода, когда электрическое напряжение подается от столба к счетчику (распределительному щитку). Как правило, такие работы осуществляет организация, которая обслуживает электрические сети.
Установка в электрическом щитке всех автоматических выключателей и устройств защиты.
Прокладка в доме электрических проводов к местам размещения распределительных коробок, выключателей, розеток и светильников.
Монтаж контура заземления и его подключение.
Испытание внутренней электропроводки и оформление акта.
Эксплуатация электропроводки.

План действий может иметь незначительные отличия от вышеописанного, но особенности заключаются в том, чтобы получить разрешение от соответствующих служб. Как правило, подготовка документов и их оформление, а также получение разрешения, занимает длительный период, при этом технические условия действительные на протяжении 2-х лет. За этот период можно изрядно потрудиться, осуществив все подготовительные операции.

Схема разводки электрики в двухкомнатной квартире. Типовая схема электропроводки в 2-х комнатной квартире

Вы здесь:Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Как узнать схему проводки в квартире. Схема электропроводки в квартире и в частном доме

Для капитального ремонта дома или квартиры всегда необходима новая схема электропроводки. Важно не только обеспечить помещение электроэнергией, но и сделать проживание безопасным. Все этапы работ можно выполнить самостоятельно, однако нужно соблюдать нормы и правила.

Отличительные черты современной электропроводки

Схема новой электропроводки в частном доме составляется перед монтажом.

Сейчас жилье невозможно представить без компьютерной, бытовой и телевизионной техники. К каждому потребителю подводится отдельная электрическая линия. Если раньше достаточно было протянуть провода к розеткам и светильникам, то сейчас требований больше. Сложности возникают уже на этапе составления чертежа.

Требуется точный расчет предполагаемой нагрузки. Современная проводка состоит из нескольких веток, которые должны снабжаться средствами защиты от коротких замыканий.

Следует продумать и прокладку слаботочных компонентов — кабелей для интернета, телефона, телевизора. Слаботочки укладывают параллельно силовым.

Изменилась система освещения. Если ранее в комнате имелась люстра, а торшеры подключались к розеткам, то сейчас используются точечные светильники, требующие прокладки отдельных ветвей.

Увеличение количества потребителей приводит к недостаточности сечения имеющегося кабеля, из-за чего проводка перегорает. Все это учитывают при составлении схемы.

Необходимость в схеме разводки

На чертеже отображают места расположения выключателей, розеток, светильников. Схему составляет каждый электрик. Однако выполнить это действие можно самостоятельно.

Главное — правильно определить нагрузку, разделить провода на группы. Схема электропроводки должна содержать счетчики, защитные автоматы, заземление. Правильно составленный чертеж облегчает процесс укладки проводки, делает использование электросети безопасным.

Схема электропроводки помогает определить места установки розеток, выключателей, светильников.

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

Рассчитывают мощность, количество потребителей, требуемое сечение проводов .
Проектируют заземление.
Составляют схему разводки. Указывают места расположения силового оборудования.
Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

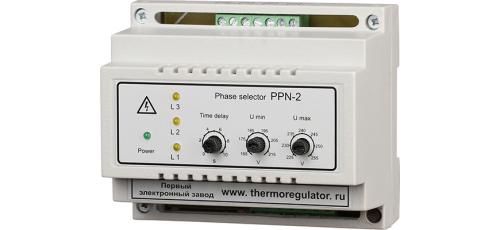

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Также для обустройства электросети потребуются:

Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
Распределительные коробки. Используются для объединения нескольких ветвей.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.

Источник: https://stroika-i-remont.info/stati/razvodka-po-kvartire-elektrichestva-shema-kak-pravilno-vypolnit-razvodku-elektricheskoy

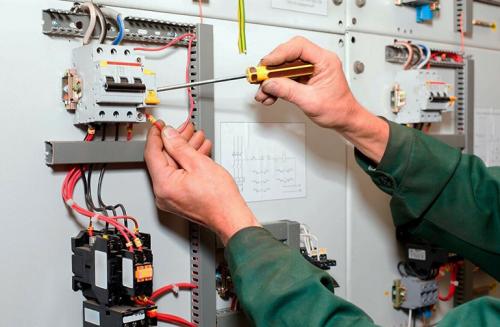

Схема электропроводки в квартире онлайн. Лучшие программы для проектирования электропроводки в доме и рисования схем

Для создания качественной инженерной сети нужен точный расчет и схема размещения функциональных компонентов. Специализированная программа для проектирования электропроводки в доме упрощает вычисления и подготовку проектной документации. Чтобы выбрать оптимальный вариант, надо изучить особенности тематического ПО и технологию применения.

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

размещение кабельных линий;
места установки выключателей и розеток;
точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
уточняют сечение подходящих проводников и другие параметры кабельной продукции;
составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

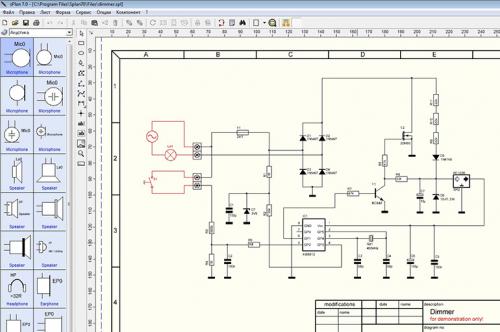

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

автоматизированную нумерацию проводов;
повторное применение нарисованных цепей;
библиотеки с графическими обозначениями типовых компонентов;
проверку работоспособности.

С проектом могут одновременно работать несколько пользователей в режиме онлайн.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

отчеты с результатами вычислений;
кабельный журнал;
схемы электропроводки;
планы размещения оборудования;

Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Источник: https://stroika-i-remont.info/stati/shemy-razvodki-elektroprovodki-v-kvartire-chto-vazhno-znat-pro-elektriku-v-kvartire-pravila-i

Разводка электрики в квартире по потолку. Можно ли делать проводку в квартире под натяжным потолком

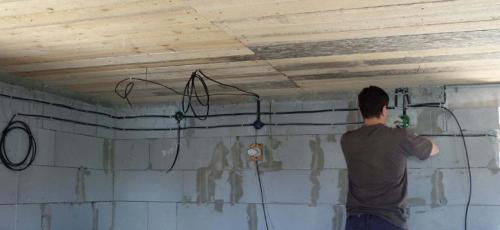

Монтировать электропроводку в запотолочном пространстве можно и нужно. Важно только, чтобы проводку кабеля под натяжным потолком делал работник, одинаково хорошо знающий правила монтажа электричества и особенности сборки несущего каркаса. Только в этом случае можно избежать неприятных ситуаций, например, когда рабочие пробили проводку при монтаже натяжных потолков.

Монтаж проводки жгутами поможет не запутаться

Существует два варианта прокладки провода:

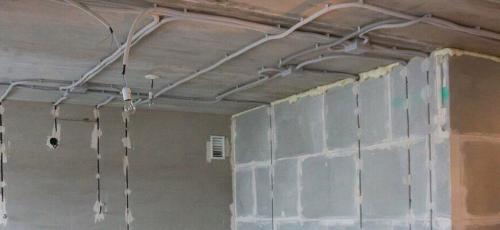

Скрытый монтаж, или заделка жгута в толщу чернового потолка. Вариант не самый удачный, но к нему вынужденно приходится обращаться, когда высота запотолочного пространства слишком мала для полноценного поверхностного монтажа;
Схема наружной укладки в защитной оболочке или трубе. Данный вариант крепления проводки к потолку под натяжной потолок оказывается наиболее безопасным и менее трудоемким в реализации.

Первая схема дает возможность использовать естественные возможности потолочного перекрытия. Разумеется, штробить ниши в бетонной плите никто не будет, но заложить провод в защищенной оболочке в промежуток между балками в частном доме вполне реально. Правда, линии укладки все равно приходится маркировать на черновом потолке, чтобы в дальнейшем знать, где и как уложен провод.

Второй вариант хорош тем, что вся разводка остается на поверхности перекрытия. Зачастую мастера, чтобы не гадать и вспоминать, как и что было уложено за виниловой пленкой или тканью, предпочитают сделать фото проводки под натяжным потолком. Будет хорошим дополнением к составленной хозяевами схеме укладки.

Схема разводки электрики в комнате. Для чего нужна схема электропроводки в квартире

Если вы затеяли ремонт, вы так или иначе коснетесь вопроса электропроводки. Купили ли вы квартиру в новостройке с черновым ремонтом или решили обновить хрущевку – проводка потребует вашего внимания.

В новой квартире вам захочется сделать все по вашей планировке. В домах же старой постройки проводка зачастую уже порядком изношена. Кроме того, в те времена электрическая сеть не была приспособлена для подключения всей той техники, которую мы активно используем сейчас. Посудомоечные и стиральные машины, духовые шкафы, электрические плиты — все это приборы высокого потребления электричества. Для них нужно устанавливать отдельные розетки с заземлением.

Нагрузку дают и многочисленные мелкие бытовые приборы: мультиварки, пылесосы, электрочайники. В совокупности они ощутимо нагружают электросеть, и слабая проводка может не выдержать. Поэтому разводку в старых домах нужно обязательно менять либо модернизировать — это вопрос безопасности жильцов всего дома

В целях экономии каждый хозяин пытается справиться своими силами, забывая, что между заменой лампочки и монтажом проводки лежит огромная пропасть знаний, умений и осторожности. Схема электропроводки в квартире — это тонкая и кропотливая работа, которую мы рекомендуем доверить профессионалам. Но если желание обучиться этому делу велико, мы расскажем, с чего начать и на что обратить внимание.

В домах типовой застройки схема проводки в квартире стандартная. В постройках по индивидуальным проектам схема уникальная, составленная только для этого дома, квартиры или дачи.

План составляют в подробных деталях, с условными обозначениями абсолютно всех элементов снабжения электричеством. В нем отражены расположение проводки, выключателей и розеток, установленные распределительные короба, электросчетчики и прочее. Схема электропроводки квартиры намного упрощает жизнь: при ремонте и монтажных работах не нужно будет гадать, где проходит кабель и что питает этот выключатель. Но это не все.

Вы экономите. Схема поможет заранее узнать, какие комплектующие понадобятся для монтажа электросети, подготовить список и закупиться по нему, изучая специальные предложения в магазинах. Не нужно бежать каждый раз в строймаркет, если обнаружатся недокупленные материалы.

Вы оптимизируете электросеть. Тщательно составленная схема демонстрирует места электропроводки, которые могут перегреться от высокой нагрузки. Видя эти узлы, вы оптимально распределите мощности, тем самым усилив пожарную безопасность.

Вы ничего не упускаете из виду. Подготовленная схема позволит составить четкий план действий, разделив монтажные работы по дням или этапам. Держа перед глазами план, вы не забудете ни об одной детали.

Квартирный вопрос включает в себя периодические ремонты, которые невозможно проводить без схемы электропроводки. Помните, что работа с электричеством тесно связана с опасностью для жизни! В вопросах проводки вам поможет профессиональный электрик, если вы не уверены в своих силах.

Затеяли ремонт, который невозможно закончить из-за нехватки материалов? Доверьте траты Халве : умная карта рассрочки поможет купить все необходимые комплектующие для ремонта, мебель, светильники и текстиль, разделив платежи на равные части. Выбирайте товары в магазинах-партнерах, оплачивайте их заемными средствами с Халвы и возвращайте деньги равными частями до 10 месяцев, не переплатив ни копейки. Проценты банку заплатит магазин, в котором вы совершили покупки.

Схема разводки проводки в квартире. Какой должна быть разводка 13

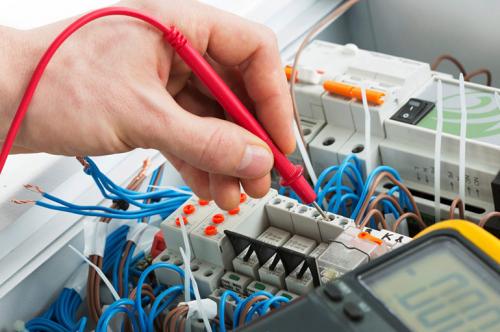

Электрика в квартире для чайников. С чего начать обучение

Пособия по электрике «для чайников» присутствуют на информационных порталах. Дефицита таких материалов не наблюдается, поэтому каждый желающий может начать изучать дисциплину с нуля. Однако если человек планирует получить профессию электрика, ему придется поступать на соответствующий факультет высшего или средне-специального учебного заведения.

Вуз, техникум, колледж

Многие учебные учреждения предлагают получить профессиональное образование электрика. Стоит рассмотреть особенности обучения в каждом из них:

Полный курс в ВУЗе длится 4-5 лет. Здесь дается минимальная практическая база. Однако ВУЗы готовят специалистов с хорошими теоретическими знаниями. Учебные заведения принимают выпускников 11-х классов или ССУЗов.
Техникумы дают равное количество теоретических и практических навыков. Обучение направлено на получение рабочей специальности. Поэтому теория изучается менее детально, чем в ВУЗе. Техникумы принимают выпускников 9-х или 11-х классов школы. Обучение длится 4 или 3 года соответственно.
Училище или колледж. Такие заведения подготавливают рабочих, поэтому теоретическая часть сведена к минимуму. Профессию электрика в училище можно получить за 1-3 года.

Курсы

Такие программы помогают освоить базовые навыки за 2-8 недель. Уроки проходят как в стандартном, так и в онлайн-режиме. Недостатком курсов считается малый объем получаемых знаний. Начинающий электрик изучает азы электротехники, осваивает некоторые навыки. Практические занятия обучающийся проводит самостоятельно.

Все курсы ведутся на платной основе, проходить их можно, не оставляя другой работы.

Самообучение

Если описанные способы обучения не подходят, человек может осваивать электротехнику самостоятельно с помощью специальной литературы. Выполнять сложные задачи в таком случае электрик не сможет, однако смонтировать проводку в квартире ему будет под силу. Чтобы стать опытным специалистом с помощью самоучителей, необходимо проходить практику помощником электрика. Ученик должен внимательно следить за действиями наставника, выполнять несложные задания.
