Из этой статьи вы узнаете:

• Какие правила монтажа электрики в квартире важно знать
• Как создаются схема и проект разводки электрики в квартире
• Какие бывают типы разводки
• Какой провод использовать для прокладки электрики в квартире
• Из каких этапов состоит монтаж электрики в квартире

Электросеть во времена наших родителей не знала таких нагрузок, как сейчас. В настоящее время облегчить и скрасить быт призвано огромное количество бытовой техники. В результате существенно возросла нагрузка на электрические системы. Однако старая электропроводка не в состоянии передавать такую электрическую мощность, поэтому вопрос замены ее на новую рано или поздно возникает. В рамках данной статьи мы расскажем, как правильно делать электрику в квартире.

Что важно знать про электрику в квартире: правила и нюансы

Хорошие новости для владельцев квартир в том, что прокладка электропроводки обойдется дешевле, нежели для собственников домов. А все дело в том, что электрический ввод в квартиру осуществляет застройщик, вам же остается только делать проводку внутри жилья.

Чтобы правильно сделать электрику в квартире, надо все работы разбить на такие этапы:

1. Создание схемы электроснабжения квартиры.
2. Расчет потребности в электрофурнитуре и кабелях.
3. Правильная разметка электрики и вырезание штраб.
4. Закрепление электрических кабелей в штрабах.
5. Монтаж распределительных коробок, розеток и выключателей освещения.

1. Сборка вводного щитка в квартире.
2. Прозвонка системы тестером, чтобы убедиться в правильности монтажа.



Любые строительные работы правильно проводить в соответствии с перечнем специализированных требований и норм – ГОСТ и СНиП. Регламент монтажа электропроводки описан в руководстве под названием «Правила устройства электроустановок» (ПУЭ). Это своеобразная библия для всех, кто работает с электрикой. Задача прокладки электропроводки в квартире подразумевает изучение части этих правил, касающихся выбора и монтажа электрических приборов.

Схема электропроводки в квартире онлайн. Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Для создания качественной инженерной сети нужен точный расчет и схема размещения функциональных компонентов. Специализированная программа для проектирования электропроводки в доме упрощает вычисления и подготовку проектной документации. Чтобы выбрать оптимальный вариант, надо изучить особенности тематического ПО и технологию применения.

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

• размещение кабельных линий;
• места установки выключателей и розеток;
• точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

• вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
• уточняют сечение подходящих проводников и другие параметры кабельной продукции;
• составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

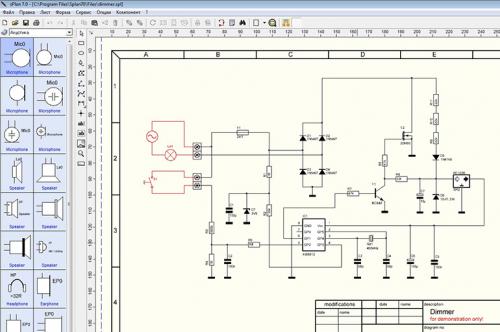

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

С проектом могут одновременно работать несколько пользователей в режиме онлайн.

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

• отчеты с результатами вычислений;
• кабельный журнал;
• схемы электропроводки;
• планы размещения оборудования;



Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Как узнать схему проводки в квартире. Схема электропроводки в квартире и в частном доме

Для капитального ремонта дома или квартиры всегда необходима новая схема электропроводки. Важно не только обеспечить помещение электроэнергией, но и сделать проживание безопасным. Все этапы работ можно выполнить самостоятельно, однако нужно соблюдать нормы и правила.

Отличительные черты современной электропроводки

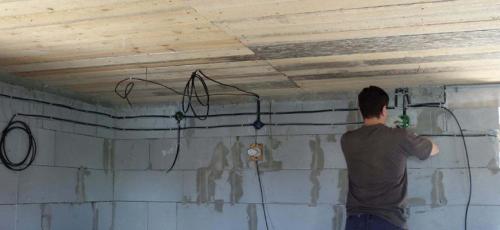

Схема новой электропроводки в частном доме составляется перед монтажом.

Сейчас жилье невозможно представить без компьютерной, бытовой и телевизионной техники. К каждому потребителю подводится отдельная электрическая линия. Если раньше достаточно было протянуть провода к розеткам и светильникам, то сейчас требований больше. Сложности возникают уже на этапе составления чертежа.

Требуется точный расчет предполагаемой нагрузки. Современная проводка состоит из нескольких веток, которые должны снабжаться средствами защиты от коротких замыканий.

Следует продумать и прокладку слаботочных компонентов — кабелей для интернета, телефона, телевизора. Слаботочки укладывают параллельно силовым.

Изменилась система освещения. Если ранее в комнате имелась люстра, а торшеры подключались к розеткам, то сейчас используются точечные светильники, требующие прокладки отдельных ветвей.

Увеличение количества потребителей приводит к недостаточности сечения имеющегося кабеля, из-за чего проводка перегорает. Все это учитывают при составлении схемы.

Необходимость в схеме разводки

На чертеже отображают места расположения выключателей, розеток, светильников. Схему составляет каждый электрик. Однако выполнить это действие можно самостоятельно.

Главное — правильно определить нагрузку, разделить провода на группы. Схема электропроводки должна содержать счетчики, защитные автоматы, заземление. Правильно составленный чертеж облегчает процесс укладки проводки, делает использование электросети безопасным.

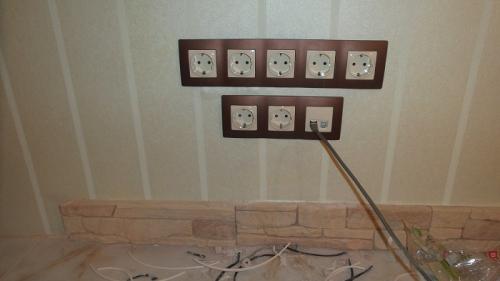

Схема электропроводки помогает определить места установки розеток, выключателей, светильников.

Согласование проекта и подготовительные мероприятия

План электрической сети составляют так:

1. Рассчитывают мощность, количество потребителей, требуемое сечение проводов .
2. Проектируют заземление.
3. Составляют схему разводки. Указывают места расположения силового оборудования.
4. Рассчитывают смету.

Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

Выбор фаз

Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:

1. трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
2. однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.

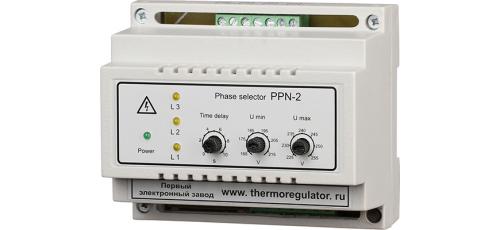

Выбор нужной фазы очень важен, потому что это основное питание для сети.

Расчет мощности

Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.

Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.

Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.

Кабели и комплектующие

Для выбора сечения провода с учетом мощности используют таблицу.

Также для обустройства электросети потребуются:

1. Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
2. Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
3. Распределительные коробки. Используются для объединения нескольких ветвей.

Разделение электропроводки на группы

Все кабели распределяют на 4 ветви:

1. Для крупной бытовой техники. Отдельно обустраивают линию для стиральной или посудомоечной машины.

Схема электропроводки в однокомнатной квартире. Подключение к одной и нескольким группам

Вообще, если потребление не превышает 25 А, то можно подключать и к одной группе. До ввода новых норм, примерно так и поступали в домах старого типа. Но такая схема электропроводки в однокомнатной квартире, пусть и является самым простым и дешевым вариантом, не делает ее надежной с точки зрения безопасности. Также для этой схемы подключения характерно большое количество распределительных коробок.

Поскольку в этом случае подключение идет силового кабеля напрямую от счетчика (от предохранителя), он тянется по всем помещениям. Минимальное сечение кабеля должно составлять 2,5 кв. мм.

При нагрузке свыше 25 А требуется сделать несколько групп, и схема электропроводки в двухкомнатной квартире должна отражать их. Если проверяющие органы заметят, что вы подключены к одной группе и создаете избыточное напряжение, вам могут отключить электричество до устранения этого нарушения. Группы распределяются по нагрузке, помещению, при этом, как говорилось ранее, санузел оборудуется отдельно. Розетки и освещение тоже получают две разные группы. Такой принцип разводки гораздо дороже, но более безопасен. Помимо этого, нужно будет установить распределительный щиток.

К распределительному щитку также есть ряд требований. Он должен быть доступен не только владельцу, но и электромонтажнику. Из него не должны торчать какие-либо оголенные провода. Доступ должен быть открытым, но если на щитке присутствует замок, ключи должны быть или рядом, или в легкодоступном месте.

Если говорить о монтаже по такому принципу, то лучшим вариантом будет последовательный монтаж каждого провода. Это позволит избежать путаницы, а схема проводки однокомнатной квартиры в этом случае будет наиболее безопасной и функциональной.

Схема электропроводки в 2-х комнатной квартире панельного дома. Типовые схемы расположения электропроводки в квартире

Жилые помещения для людей постоянно совершенствуются. В них все больше появляется электрических приборов, улучшающих жизнь. Потребление электроэнергии возрастает, а проложенные при строительстве провода вырабатывают ресурс: металл и изоляция стареют, теряя свойства от перегрузок, нагревов, ультрафиолета и механических воздействий.

Эксплуатируемая со времен СССР алюминиевая проводка давно нуждается в замене. Возросшие требования безопасности отменили систему TN-C, которая не предусматривала заземление корпусов электроприборов, применение системы выравнивания потенциалов, защиту от токов утечки.

Владельцы старых квартир не всегда представляют, как у них в помещениях размещены провода, ведь вариантов их прокладки много.

Виды схем

Основная классификация электропроводки выполняется по виду монтажа:

открытая;

закрытая.

Первый способ позволяет визуально наблюдать прохождение трасс. Он более доступен, чаще всего применяется в домах из дерева.

Труднее обнаружить провода, спрятанные в стены, пол или потолок: их не видно. В каждом здании их прокладывали по-разному, но можно выделить принципы, которые учитывают срок строительства, материалы стен, технологии монтажа.

Алюминиевая электропроводка однокомнатной квартиры

Такая схема распространена, применяется давно, хорошо подходит для большего количества помещений, проста для понимания и реализации.

В старых домах на каждом этаже расположен электрический щиток со счетчиком, пакетным переключателем для снятия напряжения при работах с приборами учета и защитными автоматами. Все оборудование секционировано для каждой квартиры по отдельности.

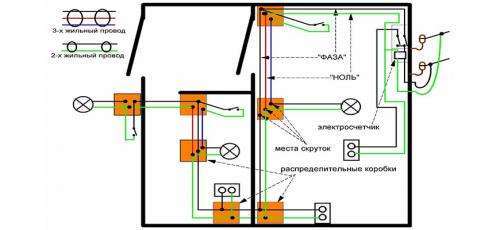

Рис. 1. Вариант старой электропроводки однокомнатной квартиры

На картинке для наглядности показано по две распределительные коробки в каждой комнате, но, скорее всего, цепи розеток и освещения коммутируются через одну.

Никакого контура заземления здесь не предусмотрено. В схеме используются исключительно ноль и фаза, причем нулевой провод никогда и нигде не должен разрываться коммутационными аппаратами. Он подводится напрямую ко всем потребителям через распределительные коробки, а берется от счетчика.

Для соединения проводов использованы, скорее всего, простые скрутки со сваркой или без нее, хотя могут встречаться клеммники под винт. К месту сборки нуля подходит больше всего проводов.

Фаза от счетчика поступает на автоматические выключатели. В нашем примере один питает все розетки, а другой — светильники комнат. Если квартира оборудована электроплитой, то на нее напряжение поступает через отдельный автомат, а провода использованы усиленной мощности: вплоть до 10 мм².

Возможны вариации схемы:

вместо автоматов использованы предохранители ;

электрики при монтаже проводов после счетчика перепутали направления фазы с нулем (схема не теряет работоспособности, но более опасна);

добавлена группа автоматов и потребители запитаны по другой схеме, например, для коридора.

В каждом конкретной схеме следует внимательно разбираться, вполне возможно наличие перемычек, добавочных проводов, даже монтаж без распределительных коробок.

Понять принцип проектирования схемы помогает простой способ:

включить все приборы освещения и задействовать электроприборы в розетках;

поочередно отключать потребители автоматами в распределительном щитке и наблюдать за погасшими светильниками и отключившимися приборами в розетках;

анализировать изменения, записать или запомнить информацию, сделать выводы.

Виды скрытой разводки

На практике магистрали прокладывают:

по потолку или внутри него;

под полом;

комбинированно.

Схема расположения проводов внутри потолка

Она раньше широко использовалась в зданиях из кирпича и бетонных панелей, как основной вариант проводки. В современном строительстве ее тоже часто используют.

Все трассы с проводами из распределительного щитка направляются вертикально поверх стены или внутри ее по штробам либо вмонтированным трубопроводам. Внутренности потолочных плит обычно изготовлены с каналами для проводки, но допускается штробление или навесной монтаж для подвесных и натяжных потолков.

Таким же способом выполняется подвод к светильникам, всем выключателям и электрическим розеткам, расположенных на стенах.

Рис. 2. Вариант схемы прокладки электропроводки внутри потолка

При грамотном подходе к монтажу вся проводка ориентируется в перпендикулярных плоскостях: этим исключаются повреждения изоляции и металла при будущих сверлениях стен для закрепления на них различных предметов. Горизонтальные магистрали от потолка нельзя опускать ниже 15 см по тем же причинам.

Распределительные коробки закрепляются за своими автоматами для подачи напряжения на ближайшую точку. Монтаж в них выполняется по схемам расключения.

Схема расположения проводов под полом

Такой вариант стал использоваться в новостройках при жестком бетонном основании и создании под напольным покрытием прочных магистралей из труб с последующей заливкой растворами. Такие меры надежно предохраняют изоляцию и металл от механических повреждений.

Кабели и провода в стенах для розеток и светильников защищаются трубами или монтажными коробами .

Схема электропроводки в 3-х комнатной квартире панельного дома. Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Схема электропроводки в квартире панельного дома. Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику. Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.
