Схема электропроводки квартиры. Монтаж электропроводки в квартире: типы и схемы

02.03.2022 в 00:30
Содержание
  1. Схема электропроводки квартиры. Монтаж электропроводки в квартире: типы и схемы
  2. Схема электропроводки в двухкомнатной квартире. Схема электропроводки двухкомнатной квартиры
  3. Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам
  4. Схема электропроводки в 3-х комнатной квартире панельного дома. Схема проводки електричества в панельном доме
  5. Схема проводки в квартире хрущевка. Почему квартира хрущевка нуждается в замене электропроводки: три главных причины
  6. Схема электропроводки в однокомнатной квартире панельного дома. Типовая схема разводки
  7. Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Схема электропроводки квартиры. Монтаж электропроводки в квартире: типы и схемы

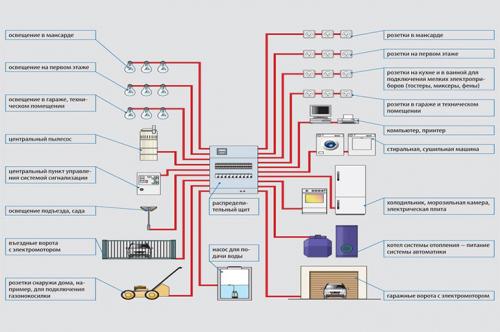

Схема электропроводки в современной городской квартире это то, что поможет вам в будущем избежать аварийных и форс-мажорных ситуаций. Особенно это является актуальным при самостоятельной прокладке проводки. По сравнению даже с двадцатилетней давностью изменилась ситуация с нагрузкой по мощности, в связи с увеличением количества бытовой и электронной технике. К последней можно отнести помимо компьютеров также и системы

Возросла нагрузка по мощности на электросеть, хотя сам принцип прокладки и разводки кабелей электропроводки остался практически без изменений. Уже на этапе составления проекта нужно представлять себе потребление мощности электроприборов, и как они будут располагаться в квартире. На этом же этапе нужно подумать и об освещении во всех комнатах.

Об освещении надо также сделать небольшое отступление, поскольку кабели старого типа, которые использовались ещё в советских квартирах, не подойдут для современных осветительных систем. Теперь, помимо одной люстры, используется подсветка и светильники точечного типа, что также влечёт за собой увеличение потребляемой мощности. Вместе с ней электрощитки также увеличились в размере.

Наряду с силовой сетью появились и слаботочные провода, отвечающие за телефонную и телевизионную сети. К слаботочным сетям можно также отнести компьютерную технику и звуковую аппаратуру, домофон и охранные видеосистемы. Разделение силовых и слаботочных сетей недопустимо, поскольку питание для них осуществляется от электросети напряжением в 220В.

Схема электропроводки в двухкомнатной квартире. Схема электропроводки двухкомнатной квартиры

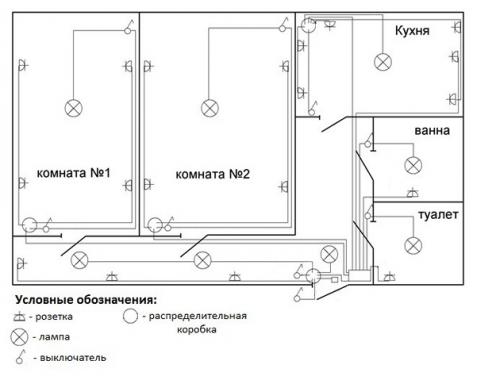

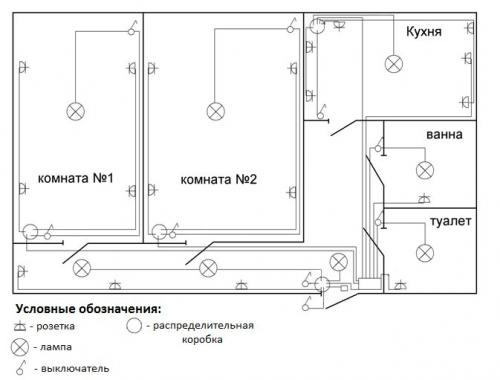

Типовая схема электропроводки в 2-х комнатной квартире

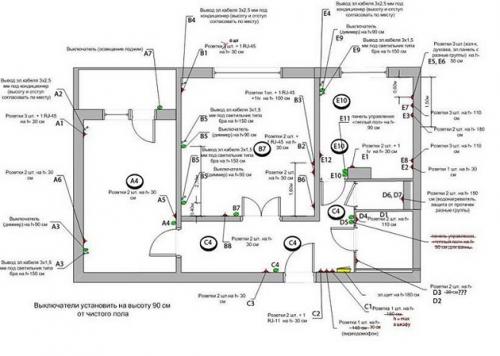

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.

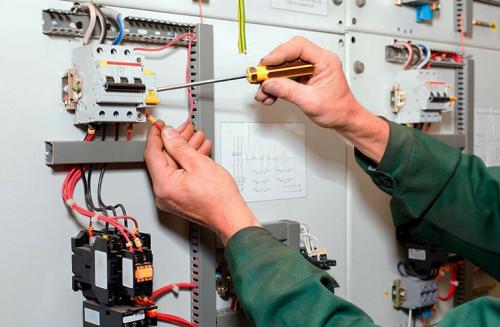

  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Замена проводки в панельном доме сопряжена с некоторыми трудностями. Причина заключается в особенностях технологии строительства здания. Начинать работы следует только после того, как будет проверена возможность монтажа каждой линии и электроточки в соответствии с принятым планом.

Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Устройство и конструктивные особенности панельного дома

Метод строительства был разработан с целью повысить скорость возведения объектов.

Здание имеет следующие отличительные черты:

  1. Стены и перекрытия представляют собой цельные железобетонные конструкции (панели). Они отливались на заводах ЖБИ и доставлялись на стройплощадку в готовом виде.
  2. Каждая панель является несущей. Запрещается существенно ослаблять ее сечение штроблением. Это относится и к перегородкам из дерева или гипсовых плит. Они выполняют роль ребер жесткости.
  3. В панелях на этапе производства проведены каналы и выемки, предназначенные для прокладки электропроводки и установки розеток с выключателями. В перекрытиях устроены пустоты для кабелей освещения.

Существенным недостатком панелей является то, что шумо- и теплоизоляция в них хуже, чем в кирпичных постройках.

Расположение электропроводки

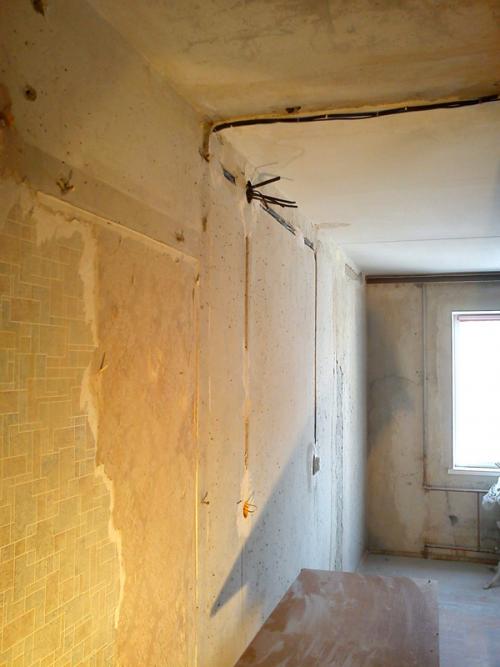

При попытке обнаружить старые кабели с целью их демонтажа мастер может столкнуться с трудностями. Во многих панелях каналы были забиты бетоном и это побуждало электриков прокладывать провода с отступлением от правил и традиционных схем. На объектах работало по несколько бригад, поэтому разводка на разных этажах может различаться.

Местоположение кабелей определяют разными способами.

Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

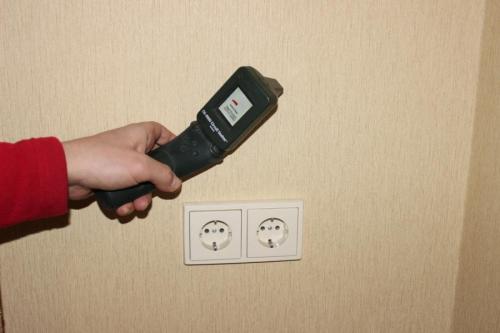

Поиск специальным прибором

По принципу действия детекторы проводки делятся на 2 вида:

  • металлоискатели;
  • регистраторы электромагнитного поля.

В данном случае используется второй тип. Металлоискатель постоянно дает ложные сигналы, реагируя на арматуру. Исключением являются профессиональные модели, способные различать материал заделанного в стену предмета. Но они стоят дорого и тоже могут ошибаться при наличии большого числа посторонних объектов.

Для обнаружения провода регистратором электромагнитного поля к линии необходимо подключить нагрузку. Ее мощность зависит от чувствительности прибора, этот параметр указан в его характеристиках.

Детекторами электромагнитного поля также могут служить компас и радиоприемник (вблизи провода возникают помехи). Но для этого в кабеле должен протекать большой ток, на который стандартная домашняя сеть не рассчитана.

Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Иные методы

Если замена проводки осуществляется в рамках капитального ремонта, следует дождаться удаления финишной отделки стен. Тогда борозды с кабелями можно будет обнаружить визуально.

Заполняющий их раствор выделяется на фоне штукатурки, например, имеет слегка вогнутую поверхность или отличается шероховатостью.

Практикуют и такой метод:

  1. Находят конец интересующего провода в распределительной коробке.
  2. Отсоединяют его от других кабелей.
  3. Выбивают раствор в том месте, где провод уходит в стену. Часть его удастся после этого извлечь.
  4. Визуально определяют дальнейшее направление прокладки и продолжают поэтапно освобождать кабель, выбивая раствор.

Если планируется перенос всех электроточек, что потребует новой трассировки проводов, старые можно оставить в стене. Их концы подрезают и изолируют.

Схема проводки в квартире панельного дома. Как проводить монтаж разводки проводки в квартире панельного дома своими руками: электромонтаж, замена по старым каналам

Варианты прокладки проводов

Со времени строительства панельных домов число электроприборов в квартирах существенно увеличилось. Требуются новые розетки, к самым мощным потребителям прокладываются индивидуальные линии. Приходится искать способы скрытого размещения проводов в местах, где каналов нет.

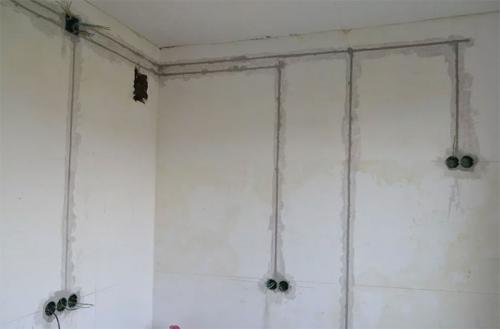

Метод штробления

Разрешается делать борозды глубиной не более 10 мм. В противном случае будет повреждена арматура, что приведет к снижению прочности конструкции.

В такую штробу провод поместится, но заложить в нее гофру не получится. Тогда при необходимости заменить кабель борозду придется вскрывать, нарушая финишную отделку.

Чтобы гофра поместилась, следует оштукатурить стену. В большинстве случаев это все равно приходится делать из-за неровностей на поверхности панели.

Схема электропроводки в 3-х комнатной квартире панельного дома. Схема проводки електричества в панельном доме

Электромонтажные работы часто имеют некоторые особенности, которые во многом зависят от типа дома, где они проводятся. Работы по монтированию проводки имеют некоторые особенности, которые зависят во многом от самого типа дома, где их проводят. Только высококлассный профессионал может понимать, что, к примеру, в старых домах панельного типа, схема проводки основывалась на магистральных линиях.

Первая их этих магистралей отвечает за освещение в комнатах, в то время как вторая за обеспечение розеток электрическим током. По этой причине, электромонтажные работы лучше всего доверять высококвалифицированным электрикам, которые имеют большой опыт в решении таких задач. Наличие специального, профессионального инструмента, хорошее знание ГОСТ и СНиП дает возможность мастерам дела производить прокладку проводки и делать установку комнатных розеток быстро и качественно. Но главное, чтобы виды подобных работ выполнял высококлассный мастер.

Схема проводки в панельном доме и особенности прокладывания кабеля в домах панельного типа:

В нашем мире человек привык пользоваться огромным количеством бытовых приборов, которые могут потреблять большое количество электроэнергии. Бывает так, что старая проводка не рассчитана на подобные нагрузки, и поэтому ее следует заменить. Опасность несет не только моральный, но и фактический износ изделий, который способен привести к возникновению замыкания. Что касается прокладки электрической проводки в домах панельного типа, следует помнить, что в большей части случаев, монтаж электропроводки делается скрытым способом и коммуникации, которые расположены внутри стен, расположены под штукатуркой. Это ощутимо усложняет ремонт и саму замену электропроводки.

В панельном доме, замена электропроводки производится закрытым способом, ведь это гарантирует безопасность жильцов квартиры. Данный способ предполагает, что провода прячутся внутри конструкций и стен. Отсутствие проводки на виду не только увеличивает безопасность жилья, но также улучшают эстетичность помещений целиком. Проще заменить проводку, если она вся находится в полиэтиленовых трубах, а те, в свою очередь, идут в бетонных перекрытиях и стенах. Новая проводка проходит по таким же маршрутам. Если в помещении необходимо установить новый выключатель или разетку, а подводящей трубы нет в наличии, при помощи перфоратора по периметру стены прокладывается штроба, в нее ложат кабель (защищенный гофрой), и все это фиксируется с помощью строительного раствора.

Схема проводки в квартире хрущевка. Почему квартира хрущевка нуждается в замене электропроводки: три главных причины

Как правило, о состоянии электропроводки люди задумываются только тогда, когда возникают какие-то проблемы. Но если вы живете в хрущевке, проблем ждать не стоит. За дело надо браться как можно быстрее. Потому что дома эти, в принципе очень старые. Большинству из них более полувека. А основными причинами срочно взяться за дело, в частности, являются следующие:

  1. Пришедшая в негодность изоляция . Если говорить о кабелях в ПВХ- изоляции, то срок их службы составляет не более 25 лет. Но в советские времена о такой «долгоиграющей» изоляции еще и не знали. Тогда широко использовалась изоляция резиновая. Причем ее долговечность была вдвое меньшей, чем у изоляции из ПВХ.
  2. Наличие алюминиевых жил . Из-за специфических свойств алюминия его запретили использовать в составе домашних электропроводок. Причем запрет этот действует уже почти два десятилетия.
  3. Значительно возросшая мощность бытового электрооборудования . При проектировании хрущевок разработчики исходили из того, что из приборов в распоряжении жильцов будут только радиоприемники, телевизоры, холодильники и утюги. В результате выбиралось соответствующее сечение кабелей. То есть такое, которое совершенно недостаточно в настоящее время.

Если в вашей квартире все еще используются алюминиевые провода, помните, что их контактные соединения требуют регулярной подтяжки. Причем делать это лучше хотя бы ежегодно!

Перечисленные выше причины являются вполне достаточным мотивом для того, чтобы, не откладывая в долгий ящик, поменять электропроводку в вашей хрущевке. Причем использовать лучше кабель ВВГнг-LS и ему подобные.

Схема электропроводки в однокомнатной квартире панельного дома. Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Схема электропроводки в однокомнатной квартире панельного дома. Типовая схема разводки

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит . Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве . Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время . Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

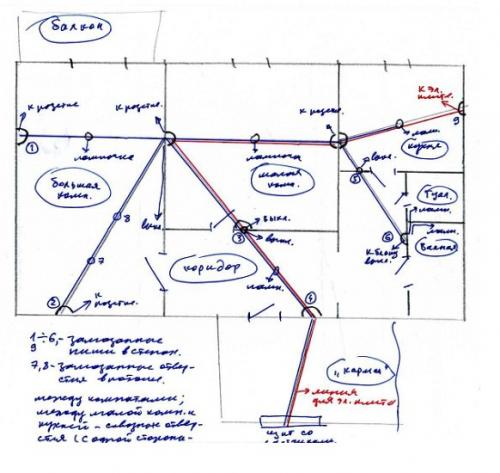

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Схема электропроводки в однокомнатной квартире панельного дома. Типовая схема разводки

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Схема электропроводки в однокомнатной квартире панельного дома. Типовая схема разводки

Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Для создания качественной инженерной сети нужен точный расчет и схема размещения функциональных компонентов. Специализированная программа для проектирования электропроводки в доме упрощает вычисления и подготовку проектной документации. Чтобы выбрать оптимальный вариант, надо изучить особенности тематического ПО и технологию применения.

Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

  • размещение кабельных линий;
  • места установки выключателей и розеток;
  • точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

  • вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
  • уточняют сечение подходящих проводников и другие параметры кабельной продукции;
  • составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

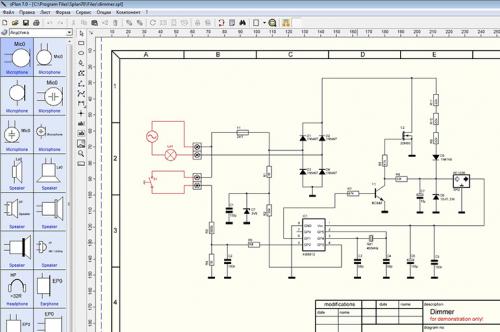

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

  • автоматизированную нумерацию проводов;
  • повторное применение нарисованных цепей;
  • библиотеки с графическими обозначениями типовых компонентов;
  • проверку работоспособности.

С проектом могут одновременно работать несколько пользователей в режиме онлайн.

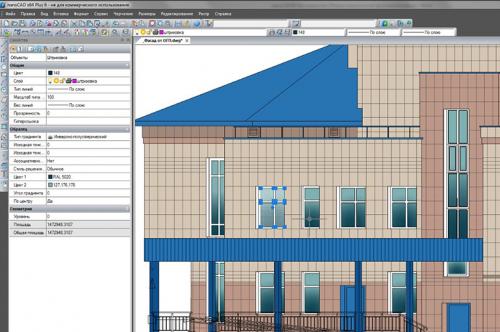

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

  • отчеты с результатами вычислений;
  • кабельный журнал;
  • схемы электропроводки;
  • планы размещения оборудования;
  • Схема электропроводки в квартире программа. Лучшие программы для проектирования электропроводки в доме и рисования схем

    Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.
