Главной особенностью светодиодов считается экономичность. При замене важно точно знать, сколько потребляет конкретная светодиодная лампа при сохранении силы и качества света. Если система освещения меняется полностью, кроме мощности важно учесть и некоторые не менее важные факторы. Но даже с учетом некоторых недостатков при расчетах оказывается, что светодиодное освещение самое эффективное и экономное.

Каких расходов требует традиционная система освещения

В традиционную бытовую систему освещения входит проводка на 220 В, выключатели, осветительные приборы, лампы. Если мощность всех осветительных приборов превышает 3,5 кВт, система делится на подсистемы, которые подключаются к отдельному устройству защитного отключения (актуально для больших загородных домов).

При использовании ламп накаливания потребитель может по собственному усмотрению выбирать осветительные приборы. Окончательная стоимость системы зависит от их цены. Светильники продаются по различной стоимости, зависящей от конструкции и производителя. Цена ламп накаливания тоже разная. Для изделий российских производителей среднее значение 15 рублей.

У других производителей и цена другая:

• Philips 60W – 30 руб., 40W – 35 руб., цветная 10W – 38;
• «свечка» Foton 25W – 29 руб.;
• «груша» Osram 75W – 31 руб., 40W – 32.

Окончательная стоимость будет зависеть не только от площади жилища и мощности осветительных приборов, но и от предпочтений и финансовых возможностей семьи. При покупке дорогих светильников и выключателей, диммеров, импортных лампочек увеличатся начальные затраты не только при покупке, но и в процессе монтажа. Для включения в схему диммеров придется пригласить специалиста, который точно знает, как выполнить эту работу.

Внимание! На энергопотребление могут повлиять выключатели с подсветкой и диммеры. Первые потребляют небольшой количество ватт, вторые позволяют при необходимости снижать интенсивность свечения, одновременно снижая мощность.

Сколько ватт потребляет лампочка со светодиодами

Светодиодные лампы считаются самыми экономичными, так как теоретически потребляют в 7,5 раз меньше энергии, чем изделия с нитью накаливания.

Например, светодиодная лампа, которая потребляет 10 Вт, по уровню освещения равноценна «лампочке Ильича» на 60 Вт. Если продолжительность использования одинаковая, за электроэнергию можно платить в 6 раз меньше.

Таблица потребления электроэнергии светодиодными лампами разной мощности

Расчеты потребления

Чтобы рассчитать, сколько электроэнергии потребляет любой источник света, требуется выполнение нескольких действий:

• посмотреть мощность, обозначенную как W, на изделии или упаковке;
• разделить цифру на 1000 (чтобы получить значение в киловаттах);
• определить, сколько часов в сутки лампой пользуется семья;
• умножить цифру на 30.

Далее мощность (п. 2) умножается на часы (п. 4).

Чтобы узнать, сколько одна лампа потребляет в рублях, окончательный результат расчета умножается на тариф.

Светодиодные лампочки

Для примера можно взять двухкомнатную квартиру, в которой 3 лампы по 100 Вт (в жилых помещениях и на кухне) и 3 – по 60 Вт (в ванной, туалете и прихожей).

Если они горят:

• в жилой комнате 4 часа вечером и 1 – утром;
• в спальне 2 часа вечером и 2 – утром;
• на кухне 3 часа вечером и 1 – утром;
• в прихожей и туалете по часу в сутки;
• в ванной 2 часа вечером и 1 – утром.

При замене на светодиодные источники используются 3 изделия по 14 Вт и 3 – по 10 Вт.

В сутки такая система потребляет:

12*14+4*10=208 Вт=0,208 кВт

При среднем тарифе 4 руб. за 1 кВт за месяц мы заплатим 24,96 руб.

Энергосберегающие лампочки

Если источники с нитью накала заменить на энергосберегающие, то нужно купить 3 изделия на 20 Вт и 3 – на 12 Вт.

В сутки все приборы потребляют:

12*26+4*15=372Вт=0,372 кВт

За месяц нужно заплатить 44,64 руб.

Лампочки накаливания

Лампа накаливания только 10-20% % электроэнергии превращает в свет, остальной объем расходует на тепло.

Сколько потребляет 1 светодиод в лампе. Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производствес большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Обратите внимание! Сравнивая лампы на SMD и COB светодиодах можно отметить, что первые поддаются ремонту путем замены вышедшего из строя светодиода. Если не работает лампа на COB светодиодах, придется менять всю плату с диодами.

Сколько потребляет 1 светодиод в светодиодной ленте. РАСЧЕТ МОЩНОСТИ СВЕТОДИОДНОЙ ЛЕНТЫ

LED-лента – это специальная печатная плата определенной ширины, на которой закреплены световые элементы, называемые светодиодами, и резисторы. Они располагаются в строго определенном порядке и в разном количестве на 1 м изделия. Их располагают в одну или несколько линий, что влияет на итоговую яркость ленты. В диоде может быть один или несколько кристаллов.

Чтобы определить мощность светодиодной ленты на метр, когда производитель не указал ее на упаковке или нет паспорта изделия, потребуется тип светодиодов. Его легко узнать, исходя из размеров, которые можно измерить обычной рулеткой. Уже по габаритам легко узнать, какие светодиоды использовались при производстве. Если светодиод имеет размеры 3,5х2,8 мм, то это SMD 3528. Отсюда понятно, что длина и ширина указываются в миллиметрах прямо в маркировке, только без запятых.

Также существуют светодиоды:

• SMD 2835,
• SMD 3020,
• SMD 5050,
• SMD 5060,
• SMD 5630,
• SMD 5730.

Далее необходимо воспользоваться таблицей с соответствием размеров светодиода номинальному току, на который он рассчитан.

Используя значение тока, можно рассчитать мощность по следующей формуле:

P = U · I · N/K,

где U – напряжение LED-ленты, I – ток, N – число светодиодов на 1 м, K – количество соединенных друг за другом SMD. В лентах на 12 В это обычно 3 светодиода, а на 24 В – по 6. Количество элементов на метр в большинстве случаев составляет 30 или 60, но также существуют более яркие ленты с числом диодов 120, 180, и 240 шт. на 1 м. От их числа будет зависеть итоговое значение мощности. Еще она пропорциональна длине всей LED-ленты.

Рассмотрим на примере, как узнать мощность светодиодной ленты 12 В со светодиодами размерами 2,8х3,5 мм, которые расположены в количестве 30 шт. на 1 м:

• Размеры 2,8х3,5 мм указывают на то, что лента SMD 2835.
• Для диодов SMD 2835 характерен номинальный ток 0,06 А.
• Остается рассчитать P = 12 · 0,06 · 30/3 = 7,2 Вт.

В случае с диодами SMD 5050 важно учитывать, что они состоят из трех кристаллов, поэтому общая мощность определяется как сумма мощностей каждого из них. То есть для одного кристалла свойственно P = U · I = 12 · 0,02 = 0,24 Вт, а для светодиода из трех кристаллов P = 0,24 · 3 = 0,72 Вт.

Вместо 12 В в формуле может быть другое напряжение LED-ленты, а 0,02 в формуле означает номинальный ток в А, на который рассчитаны кристаллы. Из таких светодиодов получается полноценное освещение с достаточной яркостью, поскольку они в 3 раза мощнее, чем те же SMD 3528. На светодиодных лентах сегодня в основном встречаются диоды SMD 3528 и 5050.

Сколько потребляет 1 светодиодная лампа. Каких расходов требует традиционная система освещения

В традиционную бытовую систему освещения входит проводка на 220 В, выключатели, осветительные приборы, лампы. Если мощность всех осветительных приборов превышает 3,5 кВт, система делиться на подсистемы, которые подключаются к отдельному устройству защитного отключения (актуально для больших загородных домов).

При использовании ламп накаливания потребитель может по собственному усмотрению выбирать осветительные приборы. Окончательная стоимость системы зависит от их цены. Светильники продаются по различной стоимости, зависящей от конструкции и производителя. Цена ламп накаливания тоже разная. Для изделий российских производителей среднее значение 15 рублей.

У других производителей и цена другая:

• Philips 60W – 30 руб., 40W – 35 руб., цветная 10W – 38;
• «свечка» Foton 25W – 29 руб.;
• «груша» Osram 75W – 31 руб., 40W – 32.

Окончательная стоимость будет зависеть не только от площади жилища и мощности осветительных приборов, но и от предпочтений и финансовых возможностей семьи. При покупке дорогих светильников и выключателей, диммеров, импортных лампочек увеличатся начальные затраты не только при покупке, но и в процессе монтажа. Для включения в схему диммеров придется пригласить специалиста, который точно знает, как выполнить эту работу.

Внимание! На энергопотрeбление могут повлиять выключатели с подсветкой и диммеры. Первые потрeбляют небольшой количество ватт, вторые позволяют при необходимости снижать интенсивность свечения, одновременно снижая мощность.

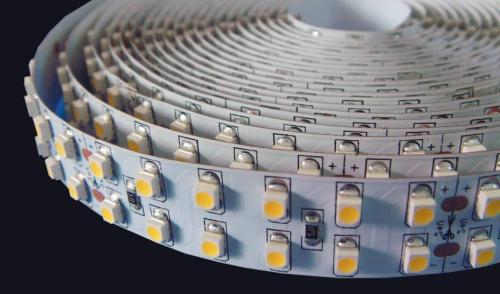

Сколько потребляет 1 светодиод 12в. Виды диодных лент и от чего зависит их мощность

Светодиодные ленты различаются количеством полупроводниковых led-кристаллов, которые размещаются на 1 погонном метре. Выпускаются стандартные ленты с количеством диодов: 30, 60, 120 и 240 на 1 п. м. Чем больше диодов, тем больше мощность диодной ленты. Лучше всего производить расчет мощности, потребляемой всей лентой исходя из энергии, расходуемой на 1 метр ее длины. Ниже приведена таблица с соответствующими значениями:

Таблица 1. Мощность диодной ленты SMD 3528 в пересчете на 1 п. м.

Как видно из таблицы, мощность ленты маленькая, но и жилы проводников электрической цепи тоже имеют малое сечение, меньшее, чем у традиционной проводки. Если добавить к имеющемуся участку ленты еще один отрезок, то через очень тонкие жилы побежит еще больший ток. Легко себе представить последствия: сначала перегрев, затем расплавление изоляции и возгорание.

Кроме этого, важно правильно подобрать блок питания с требуемой мощностью, прибавив к нему 25% в качестве запаса. Поэтому всегда нужно определять энергопотребление ленты, исходя из ее фактической длины, измеряемой с точностью до 5 см.

Существует очень простой способ определить, на какое напряжение рассчитана диодная лента вне зависимости от совокупной мощности. Обратите внимание, сколько излучающих кристаллов расположено на 5-сантиметровом участке ее длины (между двумя линиями отреза):

• если 3, значит, рассчитана на напряжение в 12 вольт;
• если 6 и более, значит, электроцепь рассчитана на 24 вольта;
• но есть и сверхмощные варианты, где на 5-сантиметровом участке могут располагаться до 60 кристаллов – в этом случае лента рассчитана на 220 вольт.

Во всех случаях потребляемый ток – исключительно постоянный. Таким образом, в первых двух случаях блок питания обеспечивает понижение подаваемого вольтажа, а также выпрямление тока. А в последнем случае – только выпрямление.

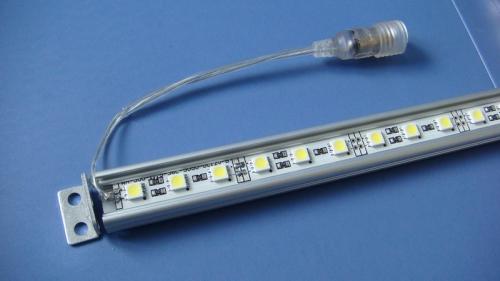

Сколько потребляет светодиодная лента 1 метр. Определяем мощность светодиодной ленты

Светодиодные ленты поставляются в торговую сеть в катушках по 5 метров (реже 2,5-10 м). Для подключения на каждом конце имеются провода. На производстве используются 2 технологии – SMD и DIP. При самостоятельной установке требуется расчет мощности светодиодных лент , потребления электроэнергии, параметров преобразователей напряжения. Хотя формулы простые, для получения верного результата требуется определенный уровень знаний.

диоды монтируются на гибкую ленту при помощи технологии поверхностного монтажа (припаиваются к плате). Корпуса DIP оснащены ножками, поэтому перед пайкой крепятся на гибкой плате. Полосы с SMD плоские, излучают свет параллельно монтажной плоскости. DIP – это цепочка из цилиндров, которая используется при тюнинге транспортных средств, для оформления больших банкетных залов, фасадов, конструкций наружной рекламы, площадей, даже деревьев.

Для изготовления монохромных (одноцветных) светодиодных лент используются однотипные диоды. Они могут излучать красный, желтый, зеленый, синий, белый свет, реже оранжевый или розовый. Доступны изделия с ультрафиолетовым и инфракрасным излучением для медицинских учреждений, оранжерей, теплиц. Белый свет имеет различные оттенки: желтоватый, нейтральный, синий. При установке 3-х кристаллов в один чип он называется RGB .

Светодиодная полоса может быть обычная и водонепроницаемая (в силиконовой оболочке) в маркировке обозначается буквами RTW.

Степень защиты обозначается буквами IP и цифрами:

• первая – безопасность для людей и уровень защиты от внешних механических воздействий;
• вторая – уровень защиты от повышенной влажности;
• 0 – отсутствие защиты.

При установке в отапливаемых помещениях защита большого значения не имеет. Для влажных помещений выбирается гибкая светодиодная полоса с IP67 и IP68. При монтаже вне помещений IP43 и больше.

В стандартной светодиодной ленте количество светодиодов на 1 метр 30 или 60. При двойном увеличении плотности изделие обозначается как «х2». Если светодиоды установлены в 2 ряда, ставится маркировка «2х2» (на одном метре 120 или 240 чипов).

Внимание! Некоторые производители предлагают гибкие полосы с установкой светодиодов в 3 и 4 ряда. При монтаже необходимо учесть, что из-за перегрева их нужно уложить на жесткую металлическую основу.

Светодиодные ленты с SMD фронтальные, излучают свет под углом 120 градусов. Гибкие полосы с DIP торцевые, световой поток рассеивается вдоль плоскости установки, поэтому в помещениях они используются для декоративного освещения.

Напряжение и сила тока

К сети все типы светодиодных лент подключаются через источник питания , стабилизирующий напряжение и ток. Стандартные изделия рассчитаны для работы от 12 вольт , но встречаются гибкие светодиодные полосы на 5 (со встроенным ШИМ-регулятором), 24 и 36 вольт. Хорошие производители значение этого параметра наносят на ленту.

Величина тока полностью зависит от того, какие светодиоды установлены, и сколько их на метре и всей ленте.

Важно! При покупке отрезка (без бобины) значения напряжения и тока нужно спросить у продавца.

Определение мощности

На упаковке мощность одного метра или всего изделия указывается в ваттах. Главное внимание при подборе блока питания следует обратить именно на этот показатель.

Внимание! Недавно стали выпускать светодиодные ленты с напряжением 220 В, для которых преобразователь не требуется, так как они подключаются прямо к сети.

Расчет мощности 1 метра светодиодной ленты

Значение мощности 1 м Led ленты зависит от типа светодиодов, которые на ней размещены, и их количества. Если паспорта нет или значение не указано (не все производители отличаются высоким уровнем ответственности), нужно отмерить метр рулеткой, определить длину и ширину чипов и посчитать, сколько их установлено.

По размерам можно определить тип СМД и найти таблицу со значениями тока (в амперах ):

• СМД 3528 – 0,02;
• СМД 5050 – 0,02;
• СМД 5630 – 0,15-0,2;
• СМД 5730 – 0,15-0,3;
• СМД 2835 – 0,06;
• СМД 3014 – 0,03;
• СМД 3020 – 0,02.

Формула мощности:

P = U*I*N/K, где:

U – вольтаж блока питания;

I – ток;

N – количество чипов на метре;

K – количество SMD, соединенных последовательно.

Во всех светодиодных полосах на 12 В в группах, соединенных параллельно, по 3 чипа, поэтому K=3 (для 24 В K=6).

Пример:

Размер чипа SMD 3020 – 30х20 мм, на метре 30 элементов, блок питания 12 В.

P = 12*0,02*30/3 = 2,4 Вт.

Если чипов 60:

P – 24*0,02*60/3 = 9,6 Вт.
