Крыша из металлочерепицы схема монтажа. Специфика кровельного пирога

Крыша из металлочерепицы схема монтажа. Специфика кровельного пирога

Состав и структура кровельного пирога под металлочерепицу зависит от того, будет утеплена конструкция или нет. В простейшей неутепленной схеме используется только гидроизоляционная пленка. Пароизоляционный барьер применяется, если чердачное помещение предполагается подшить.

Утепленный кровельный пирог включает три стандартных слоя, это:

• Пароизоляция. Располагается со стороны будущего поступления бытовых испарений, т.е. изнутри стропильной системы. Ее работа заключается в защите утеплителя от пара. Полосы пароизоляционного материала настилаются параллельно свесам с нахлестом в 10-15см. К стропилам крепятся степлером, а в единое полотно соединяются клейкой лентой. Между внутренней обшивкой чердака и пароизоляцией следует создать зазор путем установки обрешетки.
• Теплоизоляция. В качестве утеплителя чаще всего используются миниральноватные плиты, толщина которых определяется согласно предписаниям СНиП II-3-79. Материал устанавливается враспор между стропильными ногами. Чтобы обеспечить жесткость установки плиты нарезаются шириной на 1,5-2см больше, чем расстояние между стропилами.
• Гидроизоляция. Нужна она в качестве барьера от атмосферных осадков. Стелют ее с внешней стороны стропильной системы перед устройством обрешетки, стараются устроить сразу после укладки утеплителя, чтоб не намок. Гидроизоляционный материал укладывается, как пароизоляция, полосами с аналогичным нахлестом и способами крепления.

Металлочерепица размеры монтаж. Как правильно монтировать металлочерепицу?

Металлочерепица пользуется всё большим спросом. Этот материал соответствует практически всем запросам потребителей. Она эстетична, долговечна; с её помощью можно облицевать кровлю в любом стиле — многообразие профилей и оттенков позволяет реализовать любые дизайнерские решения. Металлочерепица устойчива к разрушительному воздействию влаги и ультрафиолета, её используют в любых климатических условиях. Лёгкий монтаж — дополнительное преимущество материала; установка металлочерепицы не займёт много времени. В статье мы рассмотрим, как правильно уложить металлочерепицу.

Этап 1. Выбор инструмента для монтажа (укладки) металлочерепицы

Первое, что надо знать, ― какой инструмент понадобится для правильного монтажа металлочерепицы.

Шуруповёрт ― пригодится, чтобы вкручивать саморезы. Внимание: выбирайте шуруповёрт мощностью не больше 1800 оборотов в минуту, иначе вы рискуете «перетянуть» саморезы, деформировать металлочерепицу и EPDM-уплотнитель. Просечные ножницы ― нужны для резки металла. С их помощью можно ровно разрезать листы металлочерепицы. Полимерный и цинковый слои не будут повреждены.
Внимание: использовать для резки металла болгарку категорически запрещено! Она выжигает полимерное и цинковое покрытие. Металлическая основа без защиты от коррозии будет стремительно ржаветь. Специальная насадка на дрель ― «сверчок» . Она тоже пригодится для резки кровельного материала. Нож , чтобы резать утеплитель. Скобозабивной пистолет. Нужен, чтобы фиксировать паро- и гидроизоляцию на стропилах.

Этап 2. Выбор сопутствующей продукции для правильной установки металлочерепицы

Не забывайте о сопутствующих товарах для монтажных работ.

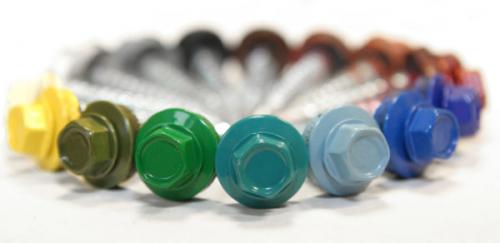

Кровельные саморезы ― крепёжные элементы, оснащённые шайбой с EPDM-прокладкой и изготовленные из стали с цинковым покрытием. Герметизирующие материалы нужны, чтобы изолировать от влаги наиболее уязвимые места ― стыки и примыкания элементов кровли. Могут выпускаться в форме лент либо в жидком виде. Ремонтная эмаль-аэрозоль. Пригодится, если нужно восстановить полимерное покрытие (если его повредили в ходе монтажа или перевозки материала). Двусторонняя соединительная лента. Её используют, чтобы герметично проклеивать стыки паро- и гидроизоляционных полотен. В противном случае паро- и гидроизоляция не сможет выполнять свои функции ― она будет пропускать влагу.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог».

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Этап 4. Защита утеплителя от влаги

Чтобы теплоизоляция исправно выполняла свои функции, она должна быть сухой. Намокание всего на 5% вдвое снизит эксплуатационные свойства утеплителя.

Для защиты теплоизоляции от влаги потребуются паро- и гидроизоляционные плёнки и мембраны.

Пароизоляция

Защищает теплоизоляцию от испарений со стороны жилого помещения.

Последовательность укладки

Пароизоляцию монтируют по горизонтали ската кровли, начиная снизу.

Фиксация

Чтобы зафиксировать пароизоляцию, её прикрепляют к нижней грани стропил с помощью скобозабивного пистолета.

Гидроизоляция

Обеспечивает защиту теплоизоляции от конденсата. Представлена в виде:

• мембран (их монтируют без провиса, вплотную на теплоизоляцию);
• плёнок (при монтаже оставляют провис 20 мм).

Последовательность укладки

Гидроизоляцию монтируют с внешней стороны утеплителя, по верхней грани стропил.

Монтаж гидроизоляции начинают с ендовы (если она есть) ― внутреннего угла, который образуется на стыке скатов. Этот элемент кровли требует тщательной герметизации, поскольку он часто контактирует с осадками.

Рулон гидроизоляции раскатывают от конька к карнизу. Материал должен полностью закрыть область ендовы.

Когда ендова гидроизолирована, переходят к скатам. Как и в случае с пароизоляцией, рулон раскатывают в горизонтальном направлении. Сначала ― вдоль карниза, затем ― выше (и так ― до конька).

Фиксация

Чтобы зафиксировать полотна гидроизоляции, следует смонтировать контробрешётку из деревянных реек 50х50 либо 32х50 мм.

Внимание: не забывайте о проклейке стыков полотен гидро- и пароизоляции с помощью двусторонней соединительной ленты!

Источник: https://detali-interera.ru-land.com/stati/razmery-volny-metallocherepica-dlina-lista

Пошаговый монтаж металлочерепицы. Монтаж металлочерепицы своими руками

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

• небольшой вес — всего 4–6 кг/м²;
• широкий цветовой ассортимент;



  Металлочерепица выпускается разного цвета, поэтому её легко подобрать для оформления внешнего вида индивидуальной постройки

• разные модели — внешний вид волн;



  Модель металлочерепицы выбирают в зависимости от её несущих характеристик и угла наклона крыши

• экологическая чистота — вредных веществ в составе материала нет;
• высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м²и больше);
• устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
• невысокая стоимость;
• возможность самостоятельного монтажа.

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

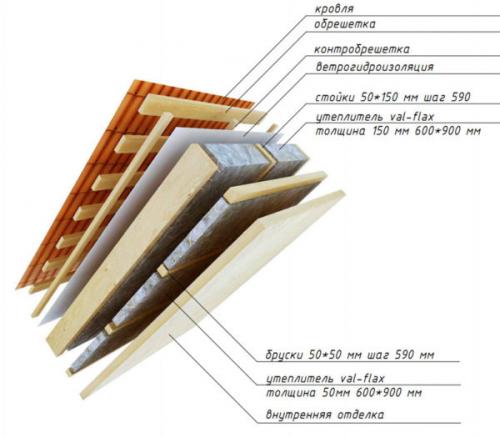

Устройство утеплённой и неутеплённой кровли

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

• металлочерепица — выполняет защитную функцию строения;
• шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
• обрешётка — место крепления кровли;
• контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
• гидроизоляция — защищает утеплитель от влаги;
• теплоизоляция — удерживает тепло внутри жилого помещения;
• стропильная система;
• пароизоляция — предотвращает проникновение влаги изнутри помещения;
• внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

• металлочерепица;
• обрешётка;
• контробрешётка;
• гидроизоляция;
• стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

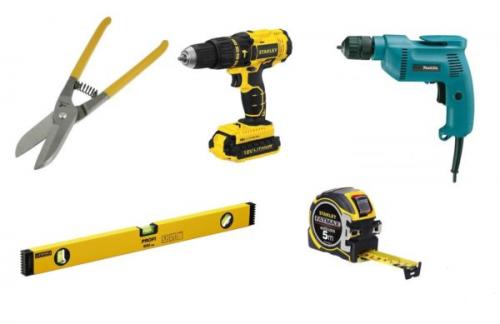

Необходимые инструменты

Для укладки металлочерепицы на крышу понадобятся:

• ножницы по металлу;



  Для монтажа кровли из металлических листов необходим разный ручной инструмент и измерительные приборы

• электрическая дрель;
• шуруповёрт;
• длинная рейка;
• монтажная лента;
• измерительный прибор;
• молоток или киянка;
• маркер или строительный карандаш.

Выполнять работы рекомендуется с защитными средствами: в пластиковых очках и рукавицах.

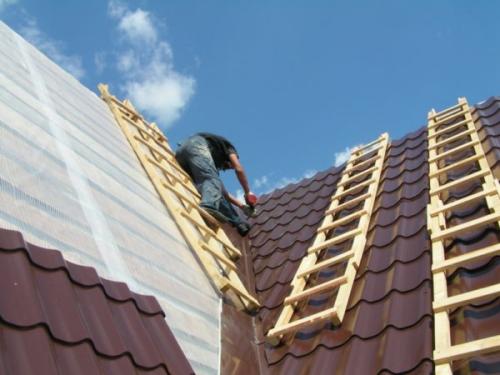

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

У листа металлочерепицы есть две ширины:

• общая (1180 мм);
• полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

1. Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м : 1,1 м = 4,5. Полученное число округлить до 5 рядов.
2. Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м : 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
3. Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

Сразу необходимо подсчитать и количество крепёжных элементов. На 1 м²приблизительно требуется 7–8 саморезов, а также 3 шт. на 1 погонный метр конька и ендовы.

Двускатная крыша из металлочерепицы своими руками. Особенности монтажа каркаса под металлочерепицу

В целом стропильная система и обрешетка под металлочерепицу рассчитывается и монтируется по стандартным правилам. Принципиальной особенностью можно считать необходимость крепления верхней опоры стропильной ноги сверху конькового прогона, а не в боковой части конькового бруса. В этом случае в верхней части кровли, в коньке, остается свободное пространство, необходимое для нормальной циркуляции воздуха в кровельном пироге. Если не обеспечить правильную циркуляцию воздуха в системе, внутри кровельного пирога образуется конденсат, вызывающий коррозию металлочерепицы .

Чтобы сделать воздухообмен утепленной кровли более интенсивным, рядом с верхней кромкой стропильных ног рекомендуется просверлить отверстия, диаметр которых составляет около 10 мм.

Устройство каркаса крыши из металлочерепицы может потребовать использования элементов для усиления стропильной системы. Под элементами, придающими жесткость конструкции, обычно подразумеваются затяжки и ригели – горизонтальные перемычки между стропилами в системе висячего типа. Затяжка располагается у основания стропильных ног, ригель – ближе к коньку. Усиление наслонных стропильных ног выполняется за счет монтажа горизонтальных прогонов на стойках – это обеспечивает дополнительную точку опоры. К дополнительным элементам относятся кобылки – специальные доски, позволяющие увеличить размер стропил в длину для формирования свеса кровли из металлочерепицы.

При устройстве деревянной стропильной системы важно позаботиться о защите древесины от повреждения гнилью и огнем. Антисептическая пропитка предупредит биологическое разрушение древесных материалов, а огнезащитный состав снизит риск возгорания и скорость распространения огня. Для обработки стропильных конструкций после сборки каркаса (или отдельных элементов до его монтажа) может применяться комплексная огнебиозащитная пропитка, либо отдельные специализированные составы.

Обработка выполняется в два захода с перерывом на полное высыхание первого слоя. Состав наносится валиком или мягкой кистью.
