Электронный регулятор давления воды для насоса. Устройство и принцип действия

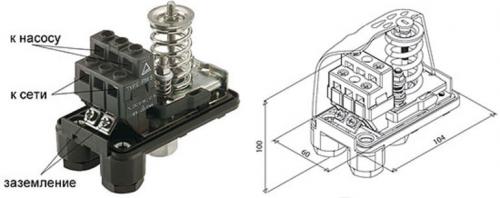

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

пластмассовый корпус;
муфты для подключения кабеля;
клеммы для подсоединения провода заземления;
контакты подключения силовых проводов;
кнопка ручного выключателя;
гайка и пружина регулировки давления;
основание;
штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

верхний порог давления — 2,8 кг/см²;
нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Автоматический регулятор давления воды. Что такое регулятор давления воды в системе водоснабжения квартиры и дома

Основной функцией, которую выполняют ограничители водяного давления, является стабилизация напора в системе и поддержание его на заданном уровне, предохраняя магистраль и приборы потребления от высоких нагрузок и гидроударов. РДВ представляет собой предохранительный механизм в металлическом корпусе с входным и выходным резьбовым соединением. Устройство может снабжаться манометром и регулировочным винтом для настройки силы напора воды.

В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.

Устройства конструктивно делятся на два вида:

корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»);
стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).

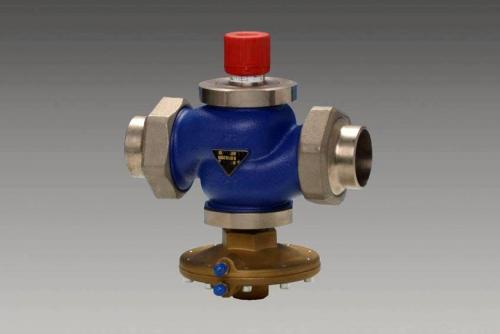

Редуктор «до себя» для насосных станций и отопительных систем

Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.

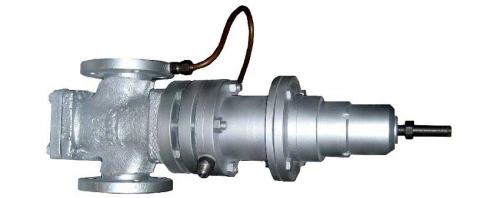

Мембранный регулятор давления «после себя» с пилотным управлением

Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.

С принципом работы реле для стабилизации напора воды можно ознакомиться, посмотрев

Устройство для стабилизации характеризуется несколькими признаками:

способ подключения к водоснабжению. В системах водопровода частных домов и квартир устанавливают РДВ с резьбовым (муфтовым) способом подключения, который оптимален для труб диаметром 1-2″. Для большего диаметра применяют редукторы с фланцевым типом соединения;
диапазоном регулировки;
максимальным уровнем напора воды на выходе;
максимальным диапазоном температур холодного водоснабжения до +40˚C, а горячего до +70˚C.

Бытовой регулятор имеет производительность не более 3 м³/ч. Для водных трубопроводов промышленного назначения требуются устройства с более высокой производительностью.

Контроллер давления воды не включает насос. Устройство и принцип работы реле давления насосной станции

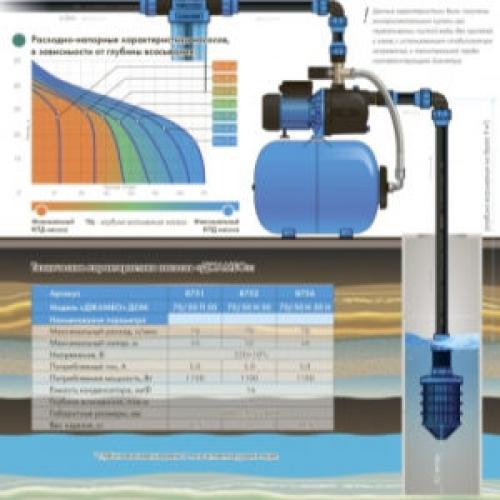

Идущее с насосной станцией в комплекте реле давления следит за объемом воды в гидроаккумуляторе и по необходимости «включает / выключает» гидронасос. Если бак пуст, то автоматика запускает его.

А затем при достижении установленного уровня наполненности реле вновь отключает помпу. Так в водопроводе коттеджа автоматически поддерживается нужный напор, участие человека в этом процессе не требуется.

Состоит типовое реле управления насосной станции из:

Корпуса;
Двух пружин (каждая с регулирующей гайкой);
Фланца подсоединения к тройнику на водопроводе;
Мембраны, реагирующей на изменение в системе давления воды;
Контактной пластины, коммутирующей цепь питания гидронасоса;
Клемм электропитания и заземления.

Пружины реле насосной станции предназначены для выставления параметров включающего и отключающего давления.

Большая отвечает за установку нижнего порога срабатывания, а расположенная рядом маленькая – за верхнюю границу прекращения работы. Первая «включает» насос, а вторая «выключает» его.

Без такой автоматики качающее воду оборудование придется постоянно включать и выключать ручками. Это плюсы и минусы свайного фундамента и иных вариантов надо тщательно взвешивать, чтобы подобрать оптимальное основание для коттеджа.

С реле, контролирующим водяное давление насосной станции, все гораздо проще. Оно нужно по определению.

В исходном состоянии большая пружина по максимуму давит на пластину, что приводит к смыканию контактов питающего насосное оборудование контура.

На электродвигатель насоса начинает поступать питание. При достижении верхнего порога давления пластина поднимается под одновременным нажимом маленькой пружины и мембраны, после чего происходит размыкание цепи.

А дальше расходуется вода. В результате этого давление снижается, а мембрана сжимается. Пластина опять смыкает контакты, подающие электропитание на насос. Процесс работы насосной станции начинается по новому циклу.

Насос с регулятором давления. Реле давления на садовый шланг: миф или реальность?

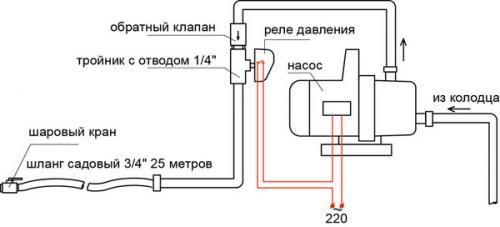

Прикрутил вот реле давления к садовому насосу.

Возможно, мой опыт окажется кому-то полезным. Владельцы насосных станций смело могут этот пост пропустить.

Началось все с того, что на дачном участке я обзавелся колодцем, поставил насос в доме, бочку на 200 литров закинул на 2-й этаж, в общем, организовал себе локальный водопровод накопительного типа с подачей самотеком. Почему сразу не насосную станцию - электричество часто отключается на срок от 1 часа до суток. Да и просто насос с бочкой мне на тот момент показалось проще и дешевле. В процессе монтажа сделал развязку с кранами и вывел один патрубок наружу, прикрутил к нему садовый шланг, наполнять на участке емкости для полива, набирать воду в баню, машину мыть, ну и прочих бытовых радостей такого плана.

Попользовавшись несколько выходных шлангом, понял, что это жуть как неудобно и с этим надо что-то делать. Дело в том, что когда надо наполнить емкости в разных концах участка, либо тащишь работающий шланг и иногда обливаешься с ног до головы, когда петля где-нибудь зацепится, или шлепаешь в дом выключать насос , перетаскиваешь шланг, потом опять шлепаешь в дом включать, потом идешь к бочке, в которую сунул шланг, обнаруживаешь, что шланг давлением воды из нее выкинуло, и вместо наполнения емкости усилия тратились лишь на устройство локального болота, мысленно материшься, засовываешь шланг обратно в бочку, шлепаешь в дом одевать резиновые сапоги, ибо ноги уже промокли. Про мытье машины вообще молчу.

Начал думать, как бы мне эту проблему решить. Первое что пришло в голову - дистанционный выключатель с пультом, по типу брелока (как на сигналке автомобильной). Пошерстил интернет-магазины в своем регионе, и что-то ценник меня не обрадовал, да и не было именно той простейшей конфигурации, что мне была нужна, полез уже было на али к китайским братьям, у них-то все это без сомнения есть, но тут, совершенно случайно мне попалось на глаза ОНО

Реле давления. Принцип действия прост - дальше некуда. При наличии давления воды в системе шток отжимает пружину - контакты размыкаются. Закрываешь на конце шланга кран - давление выросло - контакты разомкнулись- насос отключился. Открываешь - давление упало - насос включился. И никаких тебе батареек в брелок, и ничего не потеряется (попробуй, потеряй шаровый кран прикрученный хомутом к шлангу) и орган управления оказывается непосредственно в руках. Гугление показало, что этот прибор является неотъемлемой, и зачастую штатной фичей насосных станций, работает совместно с гидроаккумулятором (емкость поддерживающая давление в системе). Естественно, я далеко не первый, кому пришла идея прикрутить это просто к садовому шлангу, и вот тут мнения в интернете разделились. Кто-то говорил, что без гидроаккумулятора работать не будет, кто-то утверждал, что смонтировал без гидроаккумулятора и эластичности шланга достаточно, чтобы поддерживать давление в системе. В общем, 100% уверенности в возможности реализации затеи у меня не было. Посмотрел на цену вопроса, и решил рискнуть. Само реле -500р. + кран, тройник, штуцеры, обратный клапан еще где-то на 1500. Получилась у меня вот такая схемка.

И оно заработало. Теперь можно лениво перемещаться по участку с выключенным шлангом, не боясь замочить ноги в налившейся луже и не носиться в дом испуганным оленем включать\выключать насос. Доволен как слон.

Электронный регулятор давления воздуха. Электронный регулятор для компрессора

Знакомый, занимающийся аэрографией, попросил сделать ему электронный регулятор для компрессора, который бы поддерживал нужное давление.

Имелся компрессор — обычный автомобильный компрессор для накачки колёс с питанием от 12в, всё остальное прнишлось придумывать из того, что можно несложно достать.

Итак, общая конструкция, появившаяся в голове, выглядит так.

Компрессор нагнетает воздух в некое хранилище (ресивер), из ресивера воздух подаётся напульверизатор, для контроля давления в ресивере нужен датчик давления воздуха, а также электронная схема, контролирующая работу электродвигателя компрессора и обладающая гистерезисом.

Изучив матчасть по теме датчиков давления, пришёл к выводу, что покупать специализированный электронный датчик слишком накладно (). Согласитесь, цены очень кусачие…

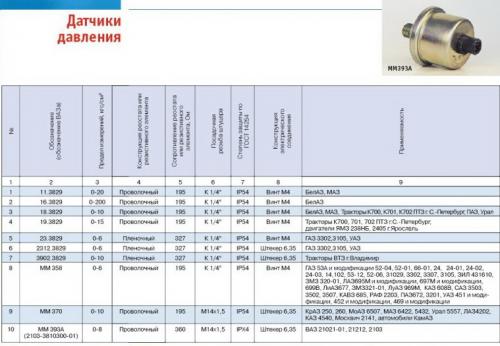

Нам нужно поддерживтаь давление в районе 1….2 кгс/см², и сразу приходит идея использования обычного автомобильного датчика. Я раздобыл вот такую таблицу, которой охотно с вами поделюсь:

Зайдя в ближайший автомагазин, я обнаружил ММ358 за 160руб.

{ads2}Дальше, в принципе, соединить воедино датчик, компрессор и ресиверы несложно: немного трубочек от стеклоомывателя, тройников аквариумных (для пузырения воздуха) из зоомагазина, немного клея, скотча….. и готово, имеем компрессор, который способен нагнетать воздух в ресивер, и датчик давления, контролирующий давление в ресивере.

Теперь электронная часть.

В принципе, можно было сделать весь регулятор на одном крохотном ОУ, например LM358 , что я и сделал поначалу, но настройка и регулровка ОС такой схемы высосала из меня все соки, поэтому я взял МК atmega8 , светодиодный семисегментник, стабилизатор напряжения, немного рассыпухи…

Схема в итоге у меня получилась вот такая:

Стабилизатор на 5в ( на схеме это LM7805 , но на самом деле я применил импульсный на LM2596 , покупал, но можно применить имною; линейный стабилизатор даже в корпусе ТО220 потребует теплоотвода при питающем напряжении 12….16в).

Стабилизированное напряжение величиной 5в питает МК и делитель напряжения, образованный резистором R1 240 Ом и датчиком давления RV1 , имеющим согласно таблице сопротивление 195 Ом.

Теперь нам осталось оцифровать напряжение с датчика давления и вывести на индикатор, заодно управляя компрессором.

В общем, чтобы долго не мучиться с измерениями напряжений на датчике и всякими расчётами, я сделал проще: для начала вывел на индикатор значение АЦП при различных давлениях в диапазоне от 0 до 3 кгс/см², получилась примерно вот такая ситуация:

Т. к. датчик представляет из себя проволочный переменный резистор, небольшая нелинейность на графике из-за того, что показания давления снимались со встроенного в компрессор (естественно китайского производства) манометра.

Порт D МК управляет сегментами, три младших пина порта B управляют разрядами индикатора, ADC0/PC0 - вход напряжения на АЦП, PC2 - выход на управление компрессором.

Стабилитрон D2 на всякий случай, чтобы защитить вход АЦП от большого напряжения в случае обрыва цепи датчика. Светодиод D3 индицирует включение компрессора.

Регулятор давления для водяного насоса. Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР , то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара . Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Регулятор для насоса. Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

диапазон: 1,0 — 4,6 атм.;
минимальный перепад: 1 атм.;
рабочий ток: максимум 10 А.;
класс защиты: IP 44;
заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

материал корпуса: пластик;
давление: верхнее 10 атм.;
соединение: резьбовое 1.4дюйма;
вес: 0,4 кг.

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

максимальный ток: 12А;
рабочее давление: максимум 5 атм.;
нижнее: диапазон регулировки 1 — 2,5 атм.;
верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
коллектор, подающий и распределяющий воду по всем точкам потребления;
манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Электронный контроллер давления воды принцип работы. Холостой ход

Ситуация, при которой вода в системе отсутствует, а РД работает, называется холостым ходом (далее ХХ). В электронных вариантах прибора есть специальный датчик давления воды в системе водоснабжения, который контролирует наличие воды в трубах и запрещает работу РД (и помпы соответственно), если ее нет.

В механическом варианте прибора такого датчика нет, поэтому следует установить его дополнительно, чтобы РД не работало в режиме холостого хода (иначе значительно уменьшится срок его службы).

Контроллер ХХ в механическом РД можно не устанавливать, но тогда нужно быть уверенным в том, что в системе всегда будет вода и помпа никогда не будет работать впустую.

Стоит заметить, что дополнительный датчик воды на механическое реле требуется только для устройств с влажным ротором.

Реле предохранения должно деактивировать РД при отсутствии потока воды в трубах. Двигатель должен включаться только при наличии потока определенной силы.
