Многие счастливые обладатели заветной квартиры задаются вопросом, как сделать электрику в квартире с нуля? Нет ничего сложного в разработке схемы электроснабжения собственного жилья. Сначала нужно сделать ксерокопию плана квартиры от застройщика. Обозначить места установки электрической фурнитуры на такой схеме не составит большого труда.

Перед составлением плана электрики правильно узнать пожелания членов вашей семьи. После обсуждения всех идей нужно зафиксировать это на бумаге, нарисовав на плане жилья все розетки, выключатели и электрические приборы. Рассмотрим процесс на примере типовой однокомнатной квартиры. Из нехитрых инструментов нам не обойтись без листа в клеточку, ручки и линейки, а также разноцветных пишущих принадлежностей. Первым делом рисуем стены с дверными проемами. Точные размеры непринципиальны, все можно делать эскизно.

На изготовленную таким способом схему квартиры наносим необходимые нам элементы электрики:

• Розетки. Нужно размещать их, руководствуясь соображениями удобства использования. Держать в уме стоит только минимальные расстояния от трубопроводов газа и воды – 40 см, проемов окон и дверей – 20 см. Напомним, что, согласно нормативам, на каждые 6 м²площади жилища правильно выделить хотя бы одну розетку.
• Освещение. Застройщики обычно сдают жилье с одним светильником в центре помещения на потолке. Однако не запрещается дополнить этот вариант. Существует огромное количество осветительных приборов, нужно лишь предусмотреть прокладку электрики в места их подключения и правильно разместить точки.
• Выключатели правильно делать справа от дверной коробки. Пользоваться ими будет удобно, если разместить устройства на высоте 60–150 см.
• Кабельные трассы. Следует делать кабельные линии параллельными горизонту или под углом 90 градусов к нему, без уклонов и зигзагов. Необходимо выдерживать правильную дистанцию от проемов – минимум в 15–20 см.
• Распределительные коробки. Следует уделить особое внимание точкам установки распаечных коробок. Ведь это своеобразные транспортные узлы электричества. Задумали ответвление от линии – подразумевайте установку коробки. Однако в любой комнате коробка может быть только одна.
• Распределительный щиток. Силовые щитки обычно делают в общих коридорах. Однако встречаются и планировки с внутренним расположением щитка.

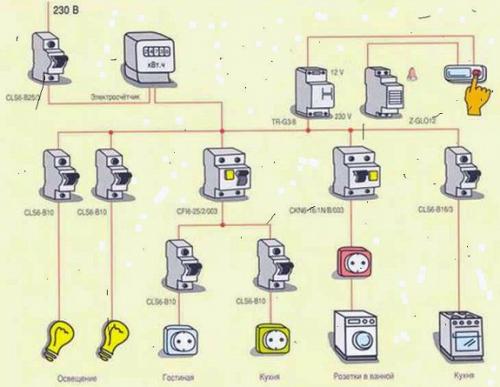

Схема электропроводки в однокомнатной квартире. Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

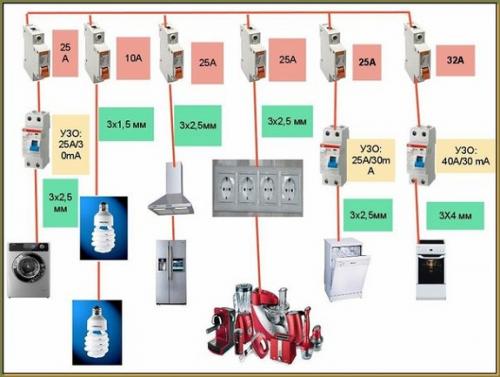

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

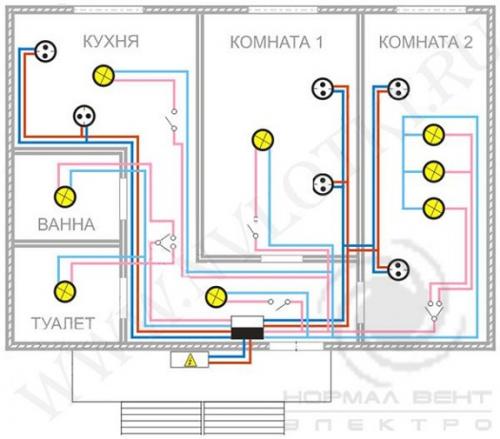

Стандартная схема для двухкомнатной квартиры

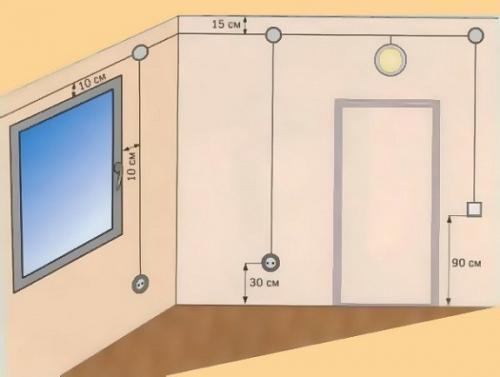

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

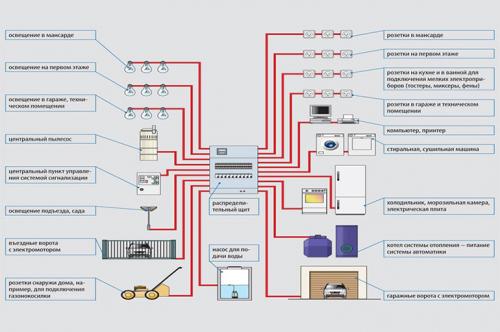

Схема электропроводки в квартире онлайн. Лучшие программы для проектирования электропроводки в доме и рисования схем

Для создания качественной инженерной сети нужен точный расчет и схема размещения функциональных компонентов. Специализированная программа для проектирования электропроводки в доме упрощает вычисления и подготовку проектной документации. Чтобы выбрать оптимальный вариант, надо изучить особенности тематического ПО и технологию применения.

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

• размещение кабельных линий;
• места установки выключателей и розеток;
• точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

• вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
• уточняют сечение подходящих проводников и другие параметры кабельной продукции;
• составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Платные программы

До покупки некоторые разработчики предлагают ознакомиться с пробной версией продукта. Применяют временное ограничение на 15-30 дней без ухудшения функциональности. Также предоставляют варианты программ в базовом исполнении. Для получения доступа к расширенным возможностям надо внести соответствующую оплату.

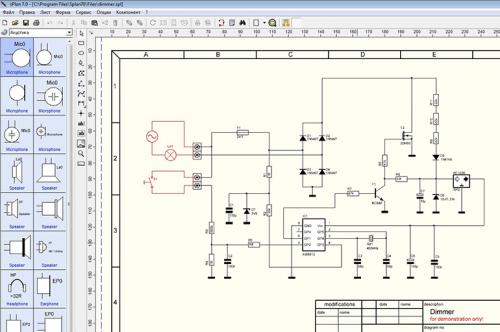

Splan

Этот продукт создан для радиолюбителей. С помощью программы можно нарисовать электрическую схему любого уровня сложности с применением стандартных обозначений типовых компонентов. В тематическом разделе выбирают транзисторы, диоды, иные детали. Для перемещения выделяют необходимый элемент или группу. Созданные чертежи конвертируют в BMP, GIF, иной формат для вывода на печать.

Autocad

Для создания электрической схемы проводки квартиры (частного дома) надо купить дополнение к стандартному пакету — Electrical. Для проектирования схем можно использовать:

• автоматизированную нумерацию проводов;
• повторное применение нарисованных цепей;
• библиотеки с графическими обозначениями типовых компонентов;
• проверку работоспособности.

С проектом могут одновременно работать несколько пользователей в режиме онлайн.

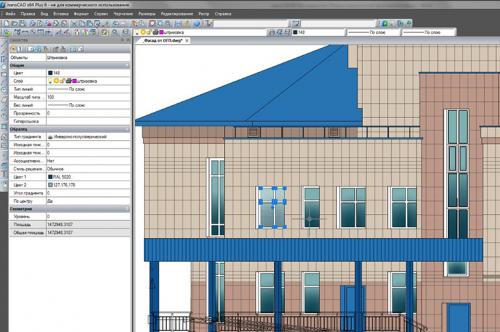

Nanocad

Это российский аналог Autocad. Базовая программа предоставляется бесплатно. Для работы с электрическими схемами надо приобрести специализированный модуль. Продукт предназначен для автоматизации проектирования силового оборудования гражданских объектов. С помощью встроенных инструментов можно сделать электро- и светотехнические расчеты. В подготовленном пакете формируются следующие документы:

• отчеты с результатами вычислений;
• кабельный журнал;
• схемы электропроводки;
• планы размещения оборудования;



Встроенные базы данных содержат сведения о наименованиях и параметрах оборудования. Для создания реалистичных изображений пригодятся модели в формате 3D.

Схема подключения проводки. Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура. Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Схема электропроводки в двухкомнатной квартире. Схема электропроводки двухкомнатной квартиры

Типовая схема электропроводки в 2-х комнатной квартире

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Разводка электрики в новостройке. Монтаж электропроводки в квартире своими руками: пошаговая инструкция + видео

Вы приобрели себе квартиру в новостройке или купили на вторичном рынке. Так или иначе любой хозяин жилья обратит внимание на электропроводку, которая уже есть во вторичном жилье (возможно и в новостройке).

Естественное явление, что вас, как нового хозяина жилища, не устроит расположение розеток, выключателей, их количество, возможно и сами провода.

Так или иначе нужно делать ремонт. В этом случае в обязательном порядке надо заменить розетки, выключатели, квартирный щиток и провода старые на новые, если это вторичное жилье и возможно добавить эти материалы или также полностью заменить в новой, только, что полученной жилище.

Помните, что эксплуатация электропроводки не безгранично по времени. Все со временем разрушается и приходит в негодность. Это означает, что может произойти короткое замыкание и возгорание, а значит пожар.

Лучше потратится на закупку материала, его монтаж, чем оказаться в роли погорельца.

Если вы не электромонтер, но уверены в своих знаниях и умениях, то можете сами сделать всю разводку проводов,, выключателей, квартирного щитка, подключение распределительных коробок и другого оборудования.

Если вы не уверены, что сможете сделать правильно весь электромонтаж, то лучше это дело предоставить специалисту, который уже выполнял такие работы.

Монтаж электропроводки в квартире своими руками

Обязательно составьте схему (план) прокладки проводов и установки другого электрооборудования в вашем жилье, как написано в предыдущей статье «». Нарисовать схему можно от руки.

В плане вы указываете места, где должны устанавливаться розетки, выключатели, настенные светильники, люстры, распределительные коробки, электрический щиток и другое электрооборудование если вам это нужно нужно (звонок, датчик движения).

Способы прокладки электропроводки

Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.

Вся трасса электропроводки должна проходить вертикально и горизонтально. По диагонали прокладывать трассу запрещено.

Скрытый способ прокладки электропроводки

Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам.

Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.

По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.

Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.

Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.

Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.

Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.

Чтобы к распределительным коробкам был доступ в любое время, лучше их монтировать на стену, а не на потолок. Ведь потолок при таком монтаже электропроводки обычно закрывают подвесным или натяжным фальшь-потолком.

Открытый способ прокладки

Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.

Преимущества:

• Быстрота и легкость монтажа;
• Отсутствие дополнительного оборудования;
• Минимум разрушений.

Недостатки:

• Не привлекательный вид;
• Соблюдение норм пожарной и электрической безопасности при монтаже.

В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.

Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.
