Строительное черчение рассматривает правила выполнения чертежей зданий и сооружений.
Все здания и сооружения по функциональному назначению можно разделить на гражданские, промышленные, транспортные и сельскохозяйственные.
Гражданские здания – это жилые и общественные сооружения: жилые дома, гостиницы, общежития, школы, учебные заведения, различные учреждения, банки, театры и кинотеатры, больницы и т.д.
Промышленные здания – фабрики и заводы, производственные комплексы и комбинаты, гидро- и теплоэлектростанции, гаражи, складские помещения и т.д.
Транспортные сооружения – мосты, путепроводы, эстакады, автостанции, стоянки и т.д.
Сельскохозяйственные здания – фермы для содержания животных, склады для хранения сельскохозяйственной продукции, удобрений, кормов, здания для хранения техники и т.д.
Строительные чертежи отличаются большим разнообразием. Они имеют много общего с машиностроительными чертежами, но и имеют много своих специфических особенностей.
Строительные чертежи выполняют по общим правилам прямоугольного проецирования их на основные плоскости проекций.
Проекции здания на чертеже имеют свои названия.

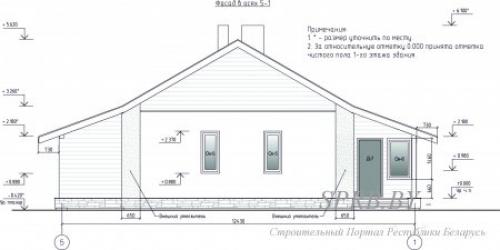

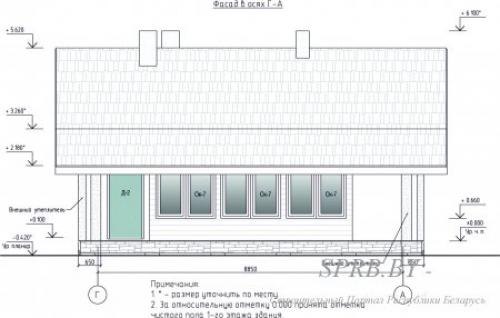

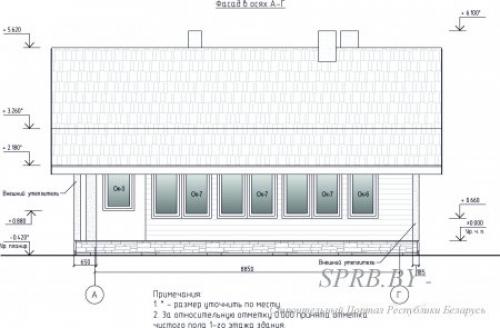

Виды здания сзади, спереди, справа и слева называют фасадами здания . Если фасад выходит на улицу или площадь, такой фасад называют главным . Название фасада на чертеже задают по разбивочным осям, к которым он привязан: «Фасад в осях 1-4» или по оси, вдоль которой он расположен: «Фасад по оси А» (Рисунок 10.1).

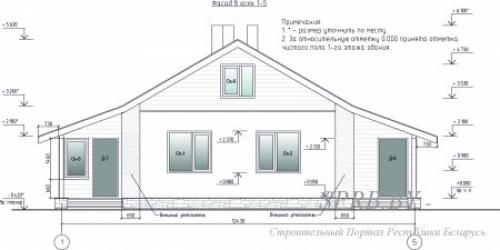

Рисунок 10.1 – Фасад жилого дома
Вид на здание сверху называют планом крыши (кровли). План крыши и фасады здания дают представление о форме здания, количестве этажей, наличии балконов и лоджий, расположении входных дверей, размерах здания, а также о его архитектурном облике.
Сведения о расположении отдельных помещений здания, их размерах, о размещении сантехнического оборудования, об основных строительных конструкциях можно получить из планов и разрезов.
Планом здания называется разрез горизонтальной плоскостью, проведенный через оконные и дверные проемы.
Если мысленно рассечь здание горизонтальной плоскостью и отсечь его верхнюю часть, а оставшуюся часть спроецировать на горизонтальную плоскость проекций, то полученное изображение будет планом здания.
Горизонтальные секущие плоскости обычно проводят через окна и двери каждого этажа и получают соответственно планы 1-го, 2-го и последующих этажей. Если планировка 2-го и последующих этажей одинакова, то его вычерчивают 1 раз и называют планом типового этажа. В промышленном здании план выполняют на уровне различных высотных отметок и полученные планы называют по этим отметкам: «План на отм. +6.00» (Рисунок 10.2-10.3).

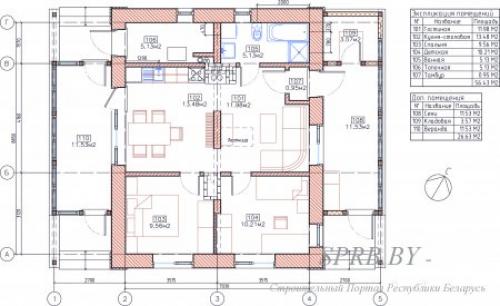

Рисунок 10.2 – Пример плана этажа
Рисунок 10.3 – Пример совмещения планов этажей

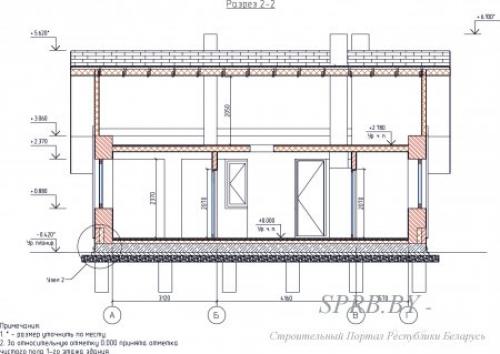

Разрезом называют изображение одной части здания, мысленно рассеченного вертикальной плоскостью. Положение секущей плоскости показывают на плане здания. Разрез называют продольным , если секущая плоскость параллельна продольным стенам здания, и поперечным , если секущая плоскость перпендикулярна продольным стенам. Иногда для получения разреза применяют не одну, а несколько параллельных секущих плоскостей. В таком случае разрез называют ступенчатым (Рисунок 10.4).

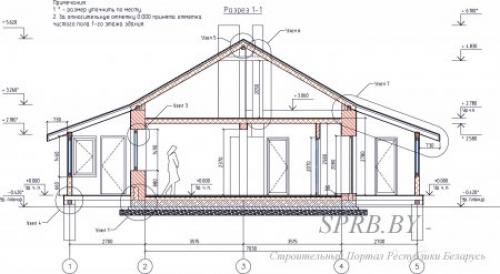

Рисунок 10.4 – Пример разреза здания
Направление секущей плоскости для разреза изображают на плане 1-го этажа толстой разомкнутой линией (2s) со стрелками, указывающими направление взгляда наблюдателя. Секущей плоскости присваивают имя, обозначаемое прописными буквами русского алфавита. Это же имя присваивают и разрезу, полученному в результате рассечения объекта секущей плоскостью.
Планы, фасады и разрезы здания называют общими архитектурно-строительными чертежами. На основе общих архитектурно-строительных чертежей здания составляют чертежи и на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению и электроснабжению и др.
Чертеж дома одноэтажного. Топ 10 проектов одноэтажных домов
1. Проект небольшого современного дома 60 м² для небольшой семьи.
Этот небольшой современный дом идеально подходит для небольшой семьи. Он имеет две спальни стандартного размера и общий туалет и ванну.
Небольшой современный дом общей площадью 60 м² может быть построен на участке площадью 164 кв.м. с шириной 11,5 метра и глубиной 14,3 метра.
Несмотря на то, что это небольшой дом, в его дизайне используются простые, но современные элементы. Он окрашен в оттенки оранжевого и белого, что придает ему более свежий и современный вид. В этом небольшом современном доме с акцентными стенами из кирпича.
Крыша, покрытая длинным пролетом из оцинкованного железа, отделана под черепицу.
В этой конструкции дома две спальни. Напротив гостиной находится большая спальня, которая может быть преобразована в главную спальню. Другая спальня меньшего размера расположена напротив обеденной зоны. Во всех спальнях есть встроенные шкафы.

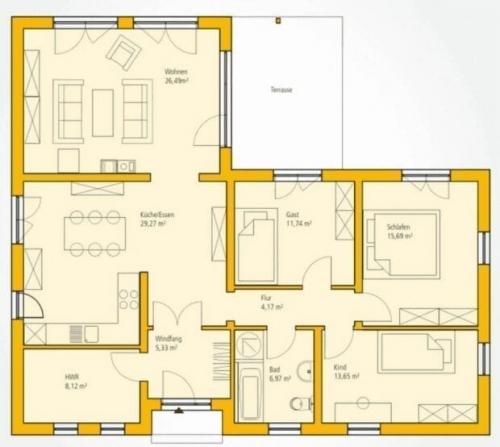

2. Проект практичного одноэтажного дома в классическом стиле с террасой площадью 142 м²
Подробнее об этом проекте здесь .
Чертеж дома с размерами. Перечень обязательных архитектурных чертежей дома с размерами
Архитектурно-строительные чертежи предполагают указание точных габаритов, содержат характеристики общих параметров дома, отдельных сооружений, конструкций и их частей. Здесь включены детальные планы каждого из этажей, предусматривающие размещение жилых комнат и хозяйственных помещений. Указывается площадь всех элементов, высота потолков, месторасположение проемов для окон и дверей.
Например, чертежи для двухэтажного дома с мансардой в архитектурно-строительном разделе располагаются в таком порядке:
- план подвала;
- план первого этажа;
- план второго этажа;
- план мансарды.

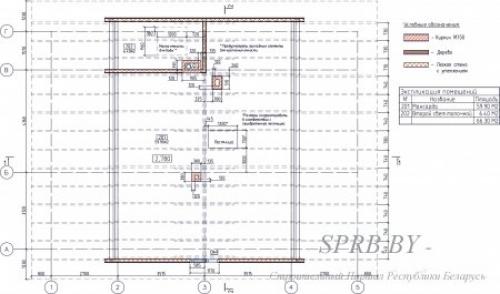

Также в этом разделе должен быть размещен план стропильной конструкции крыши. Чтобы начертить чертеж, необходимо изобразить полную систему элементов конструкции перекрытий в сечении. В таблице, которая прилагается к чертежу, указываются спецификация частей стропильной конструкции крыши, полный список ассортимента материалов и их количество. План кровли составляется отдельно, в нем указаны форма, габариты, скатность крыши и углы наклонов, а также месторасположение вентиляционных выходов, слуховых окон, люкарн, окон мансарды.
План подвального этажа, где 1 – холл, 2 – комната отдыха, 3 – топочно-постирочная, 4 – тамбур, 5 – кладовая, 6 – кладовая, 7 – санузел, 8 – сауна, 9 – спортзал, 10 – терраса
Чертежи частных домов в обязательном порядке включают несколько разрезов с указанием всех элементов строения вдоль или поперек. Их выполняют последовательно от крыши к фундаменту. Таким образом, в сечении видны размеры и расположение пола, всех перекрытий и крыши. Подобных разрезов, сделанных с разных сторон, должно быть пять.
Чертеж дома простой. Общая информация о доме
Бесплатный проект дома представлен в виде одноэтажного домика с двумя боковыми верандами. Фундаменты выполнены в виде сплошной железобетонной монолитной ленты. Наружные стены домика запроектированы из поризованных блоков POROTHERM 51, а стены веранды выполняются из деревянного бруса с дополнительным утеплением при помощи жёстких минераловатных плит. Все внутренние стены возводятся из глиняного полнотелого кирпича. Кровля дома запроектирована простая двухскатная с несущим каркасом из деревянной стропильной конструкции.
{banner_1}
Что касается наружной отделки, то проект дома предусматривает использование в качестве облицовки стен декоративную штукатурку с последующей её покраской фасадными красками. Отделка цоколя – декоративная цокольная плитка. Обшивка веранд и фронтона домика может быть выполнена из сайдинга или вагонки для наружного использования. Выбор кровельного покрытия зависит от вашего предпочтения. Это может быть и металлочерепица, и профнастил, и гибкая битумная черепица. Однако стоит помнить, что в случае использования гибких кровельных материалов необходимо устраивать сплошную обрешётку по стропилам.
местности. Хочется отметить, что ориентацию дома желательно выбирать такую, как указано в проекте. Это значит, что на юг, юго-восток и юго-запад должны быть ориентированы жилые комнаты дома, а вот на север, северо-запад и северо-восток могут выходить окна нежилых помещений или комнат с кратковременным пребыванием людей (в нашем случае это ванная комната и топочная).
